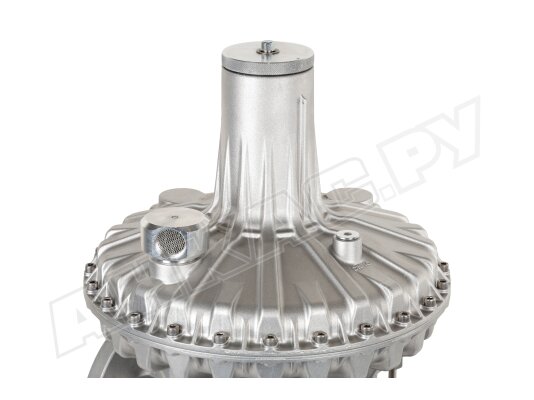

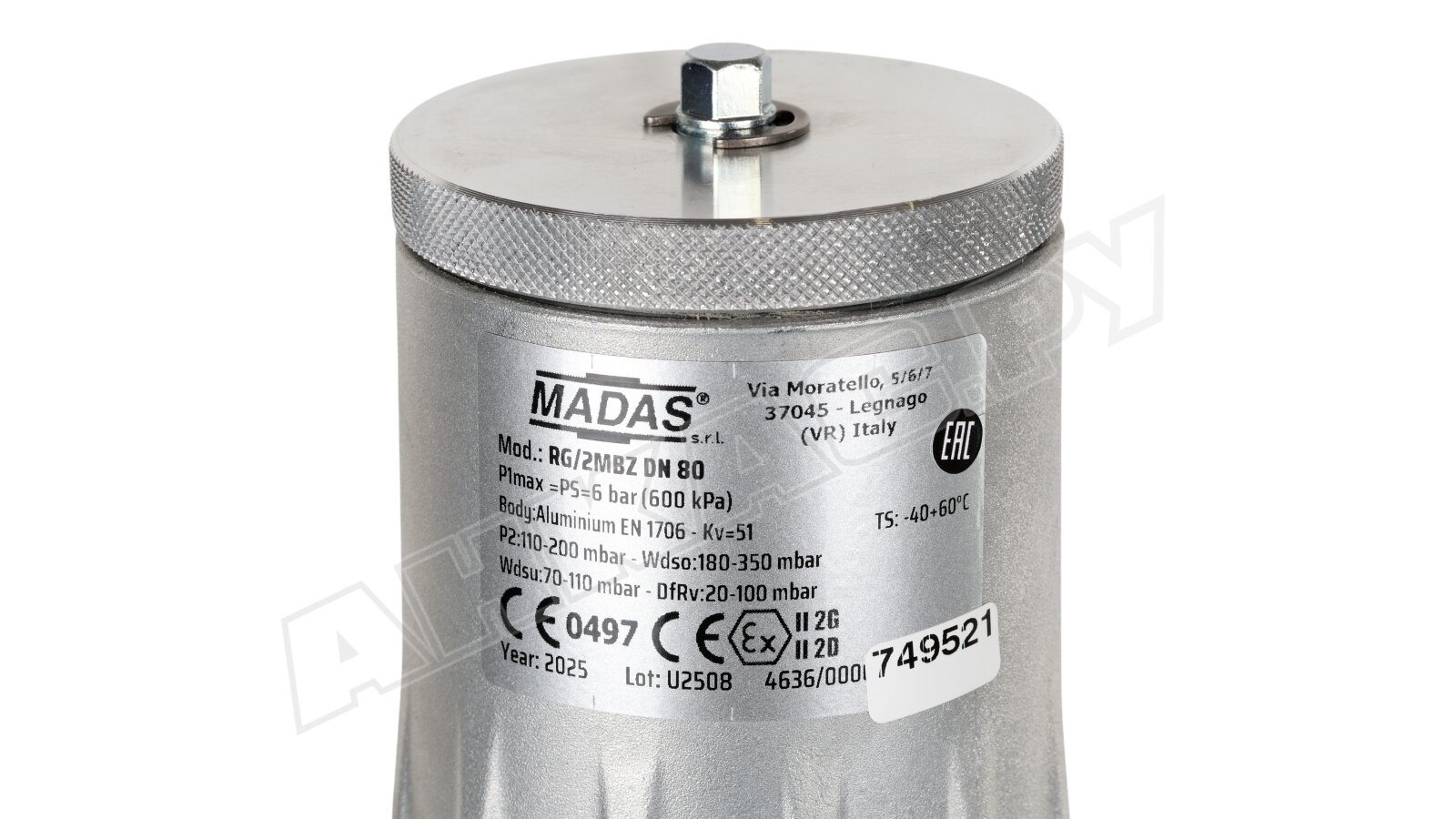

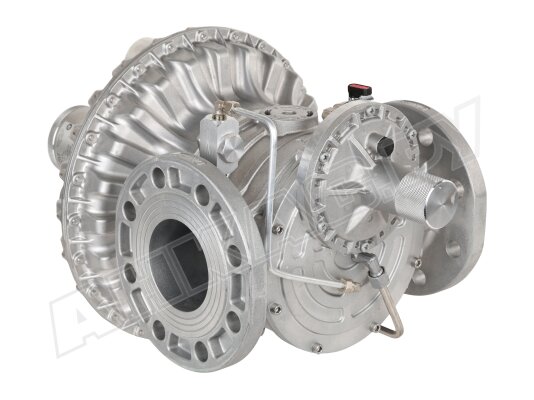

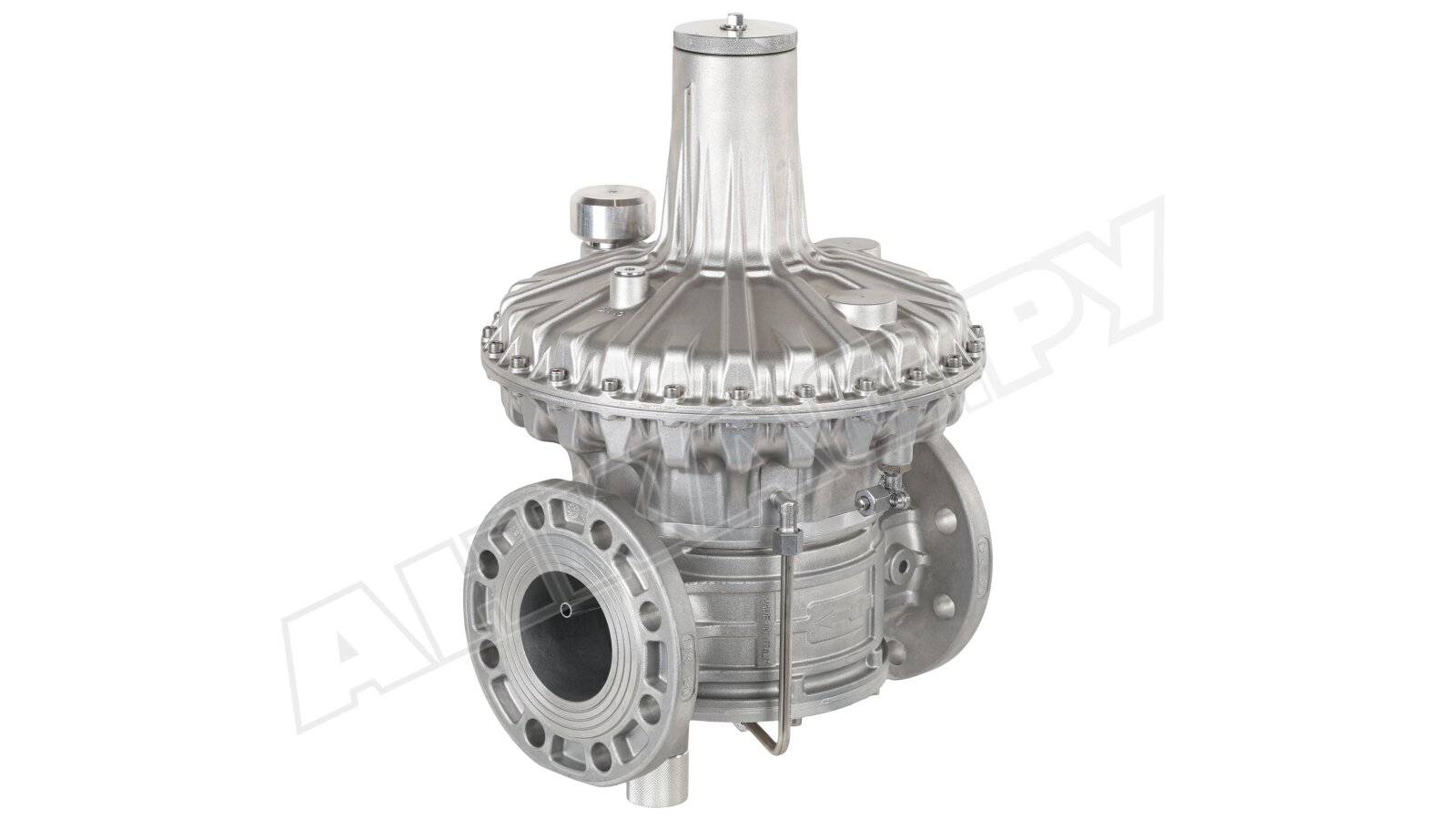

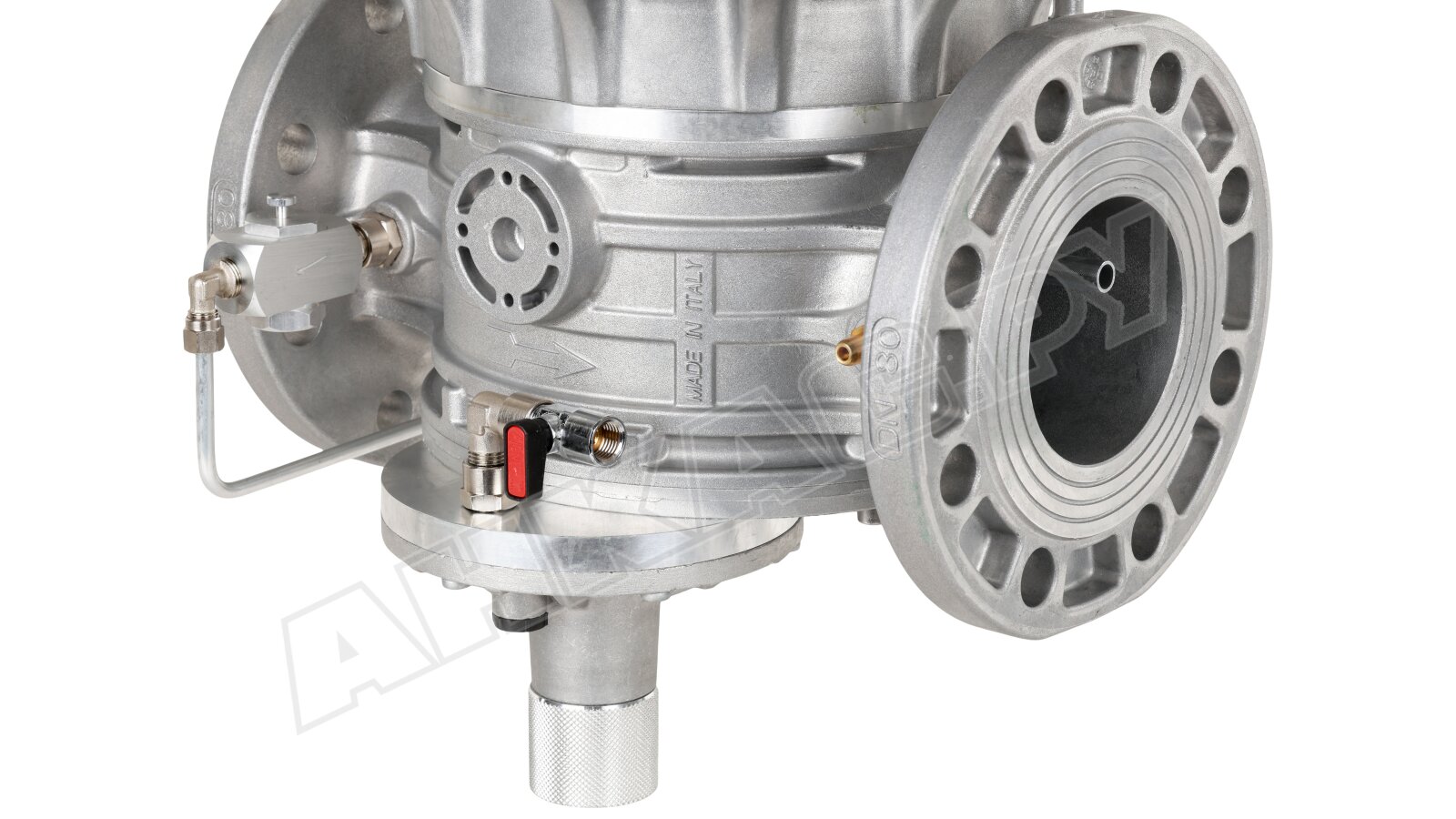

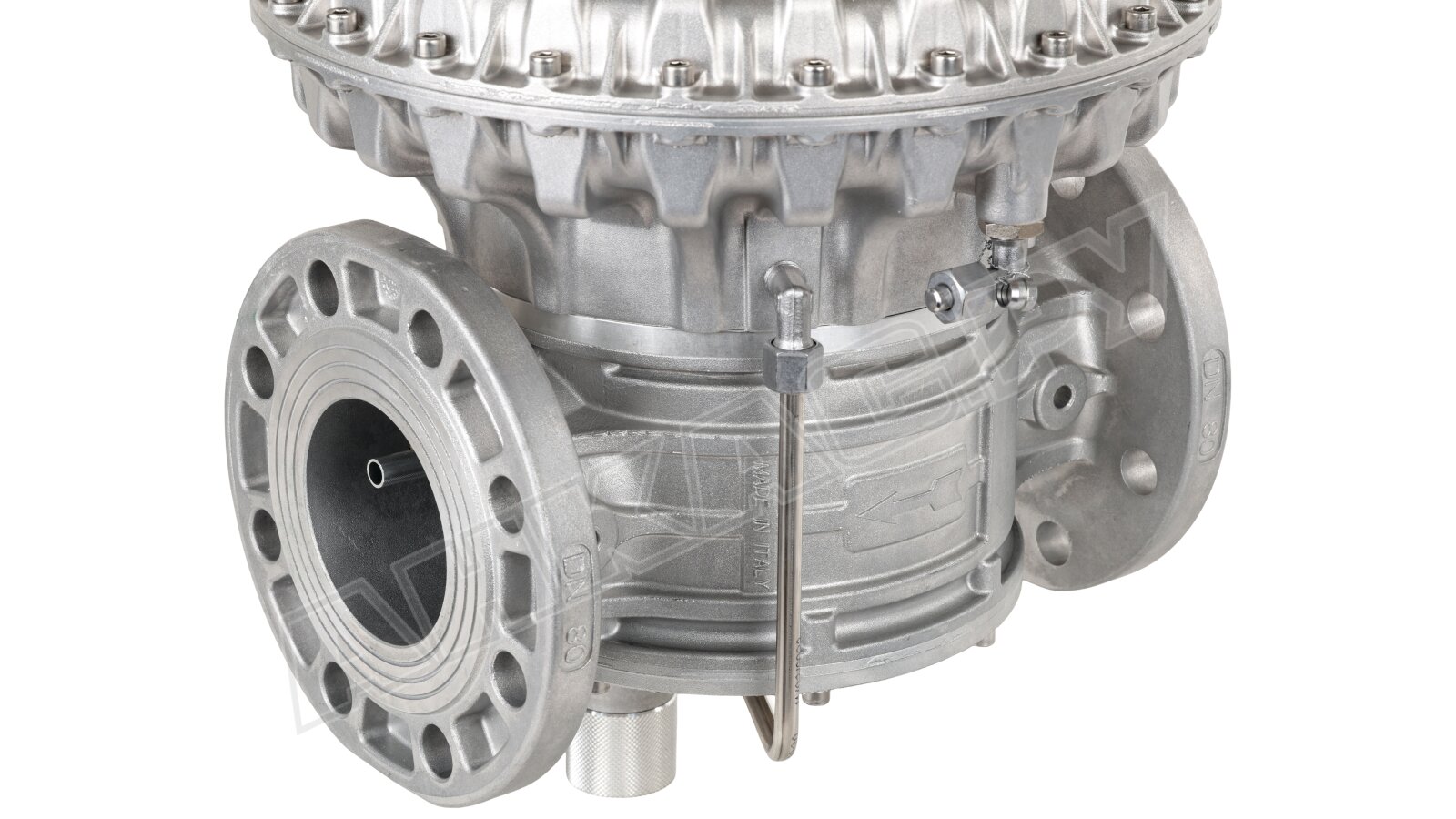

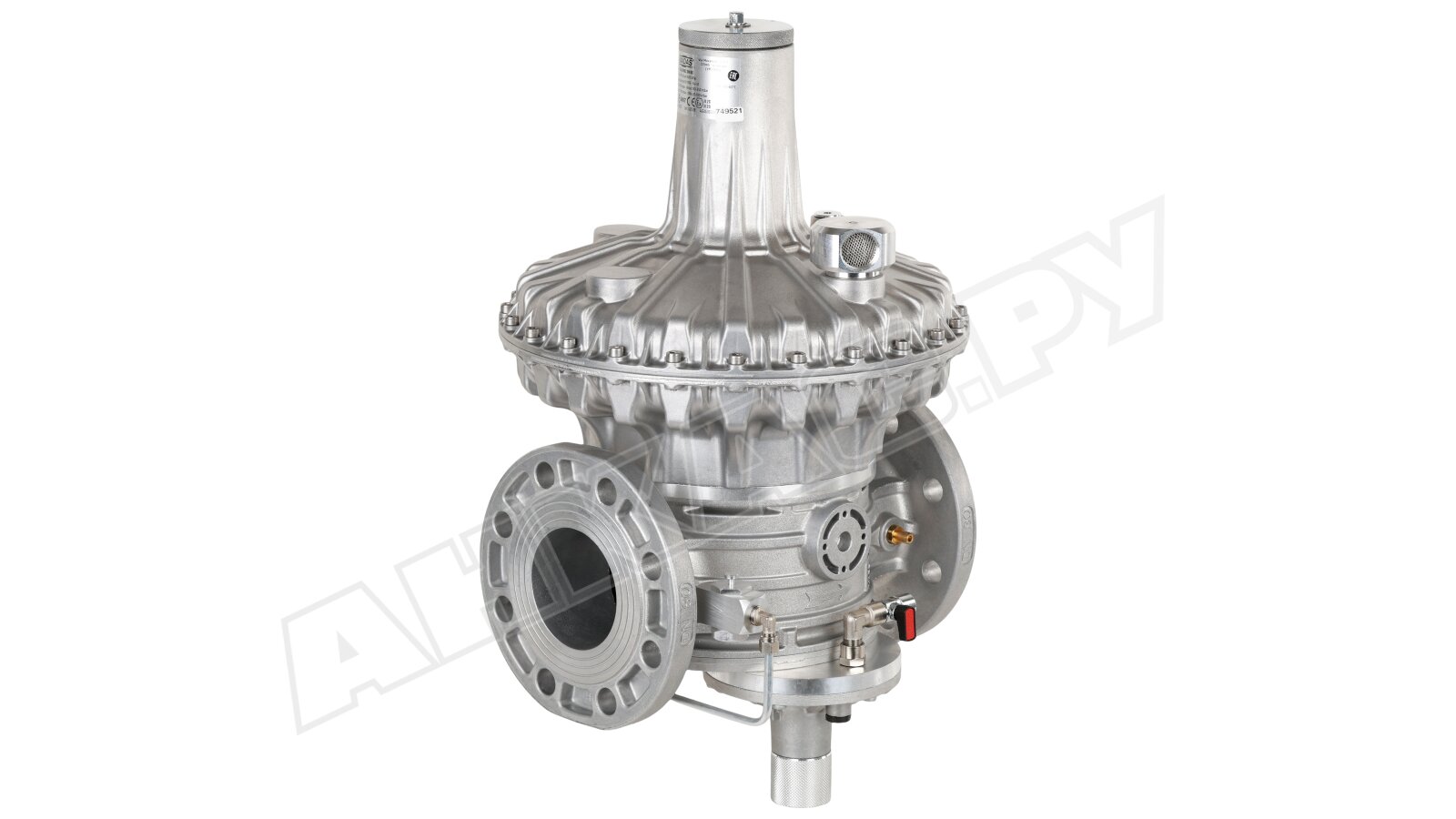

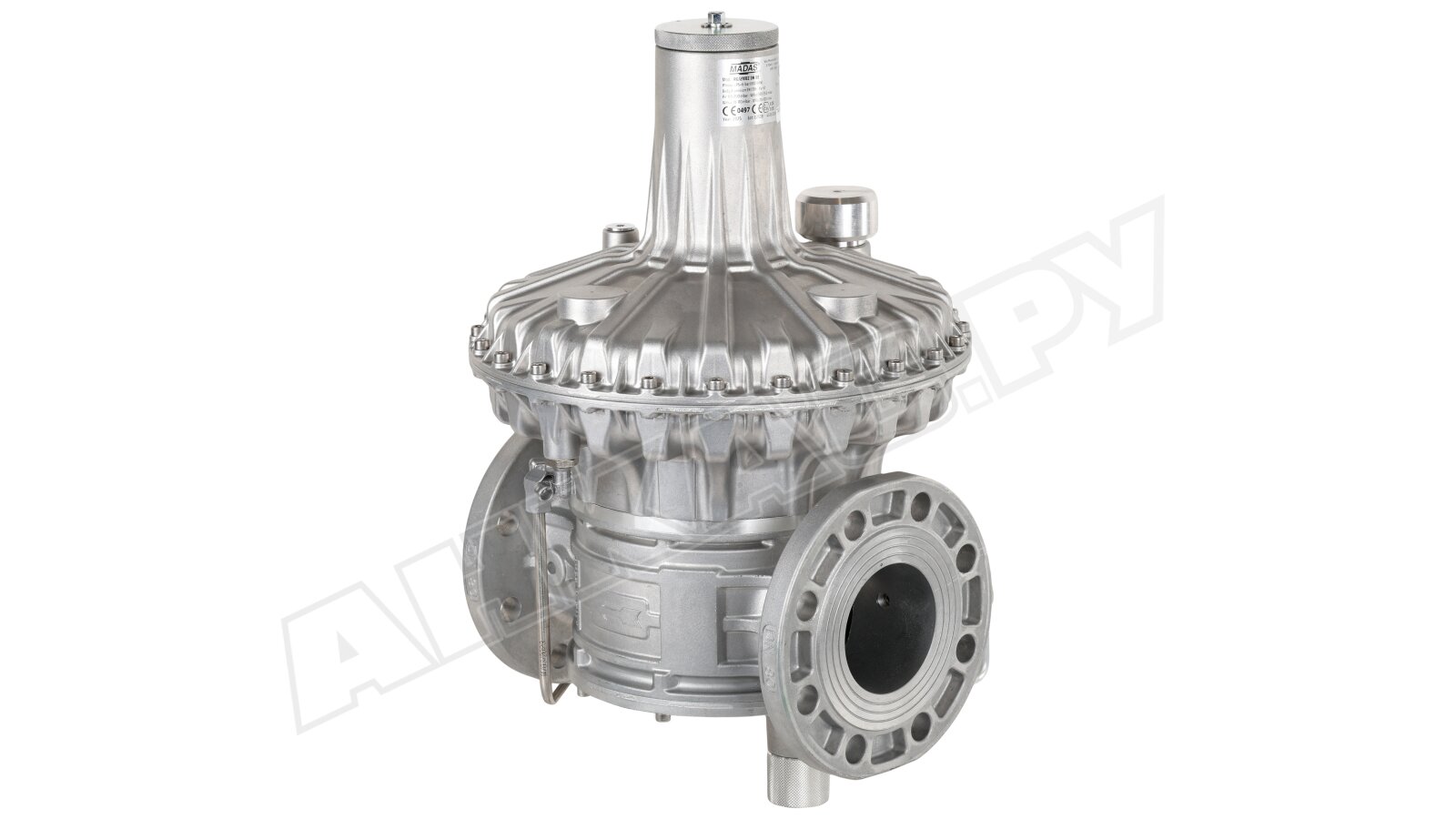

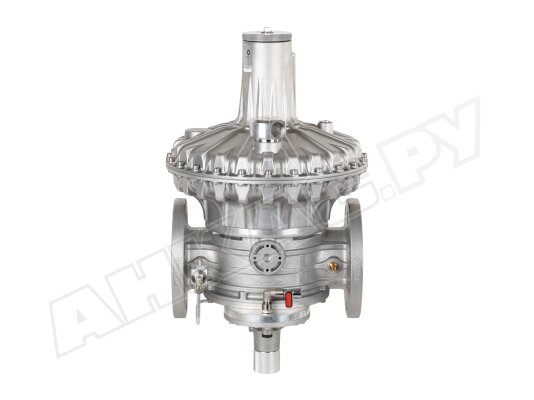

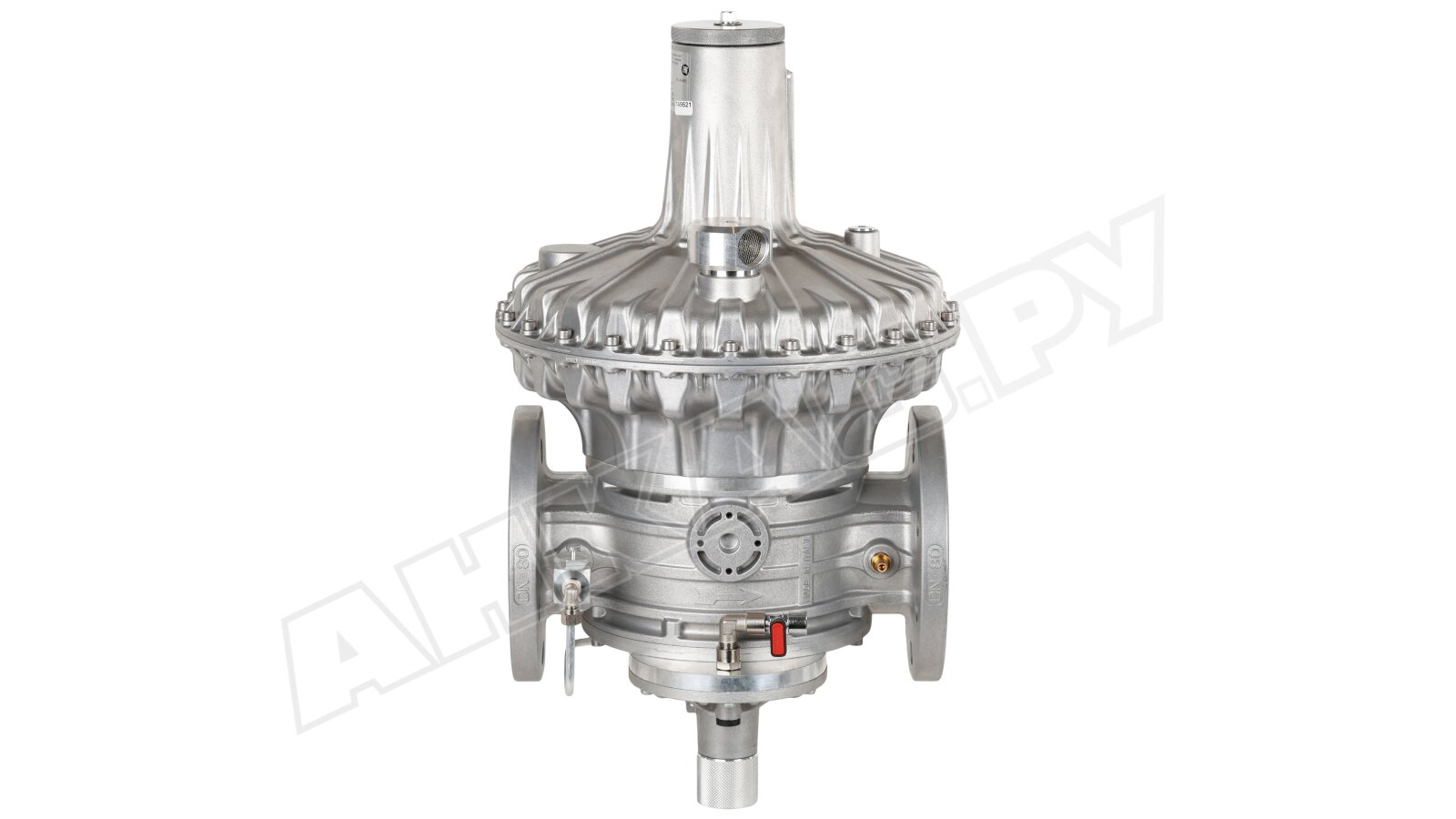

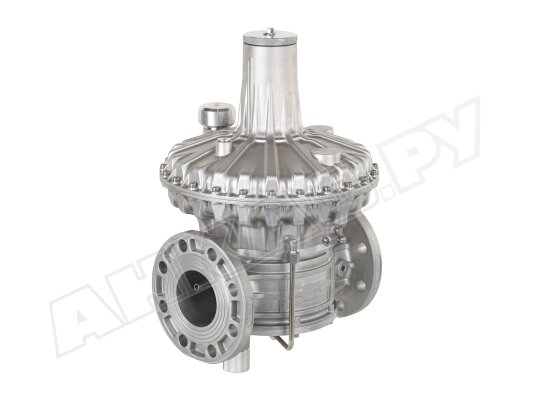

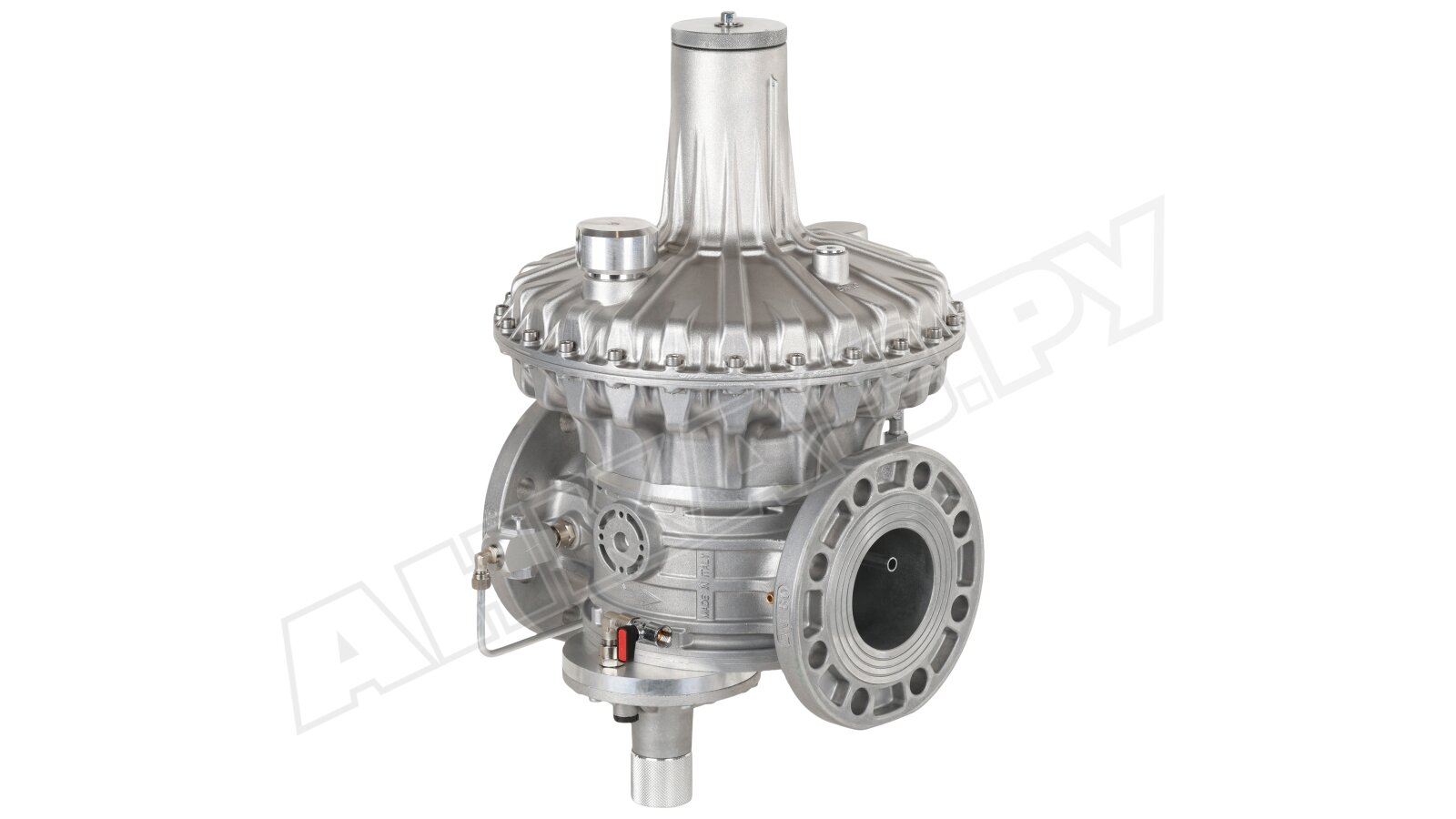

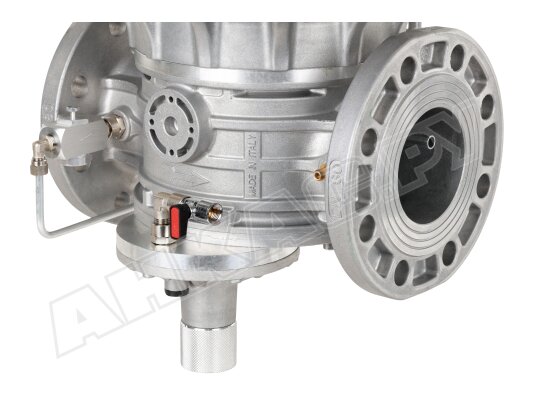

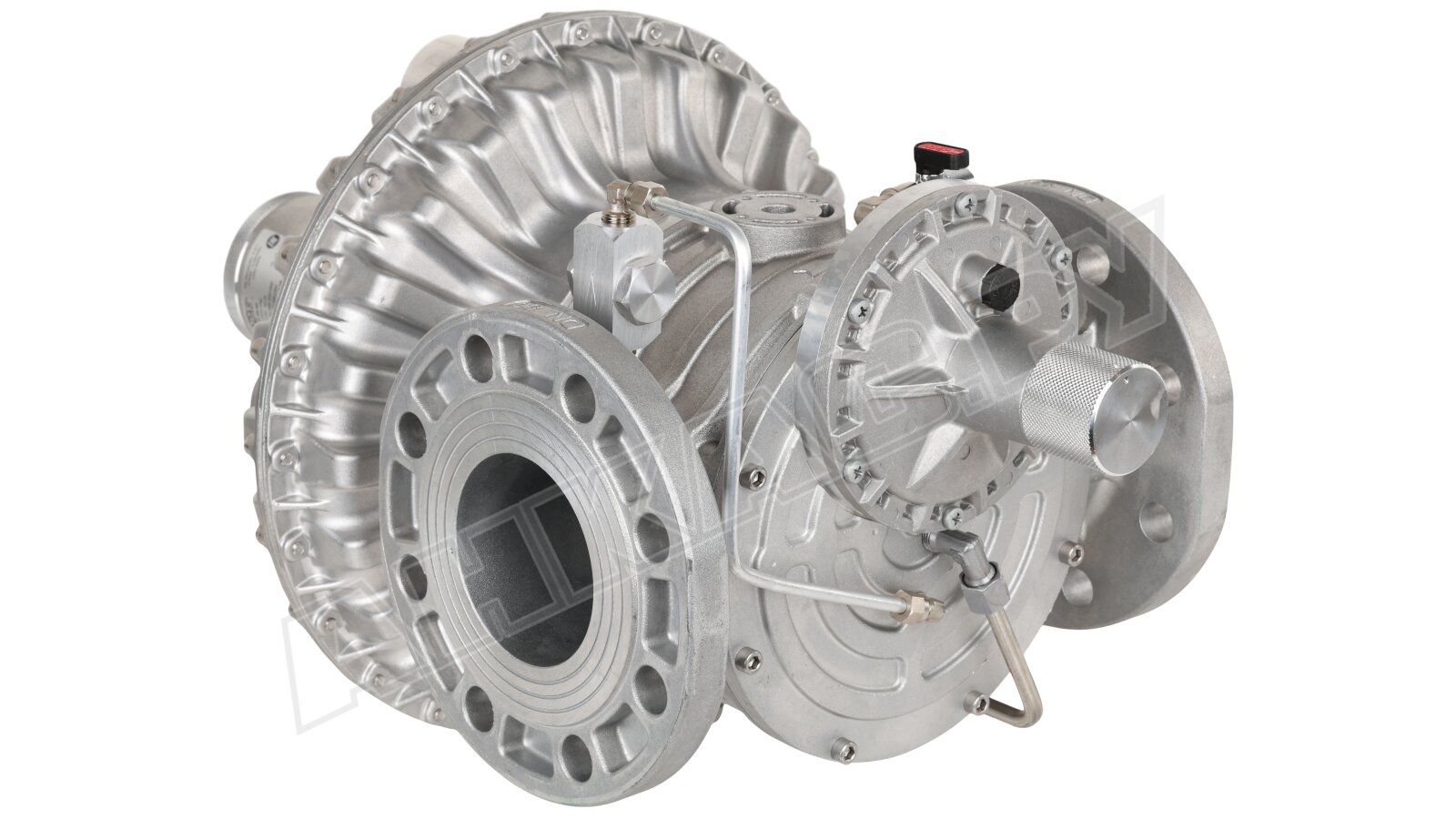

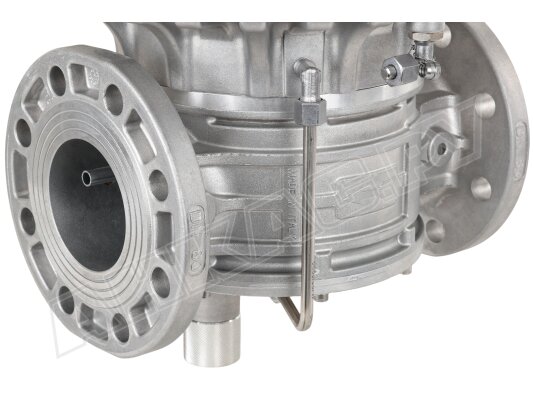

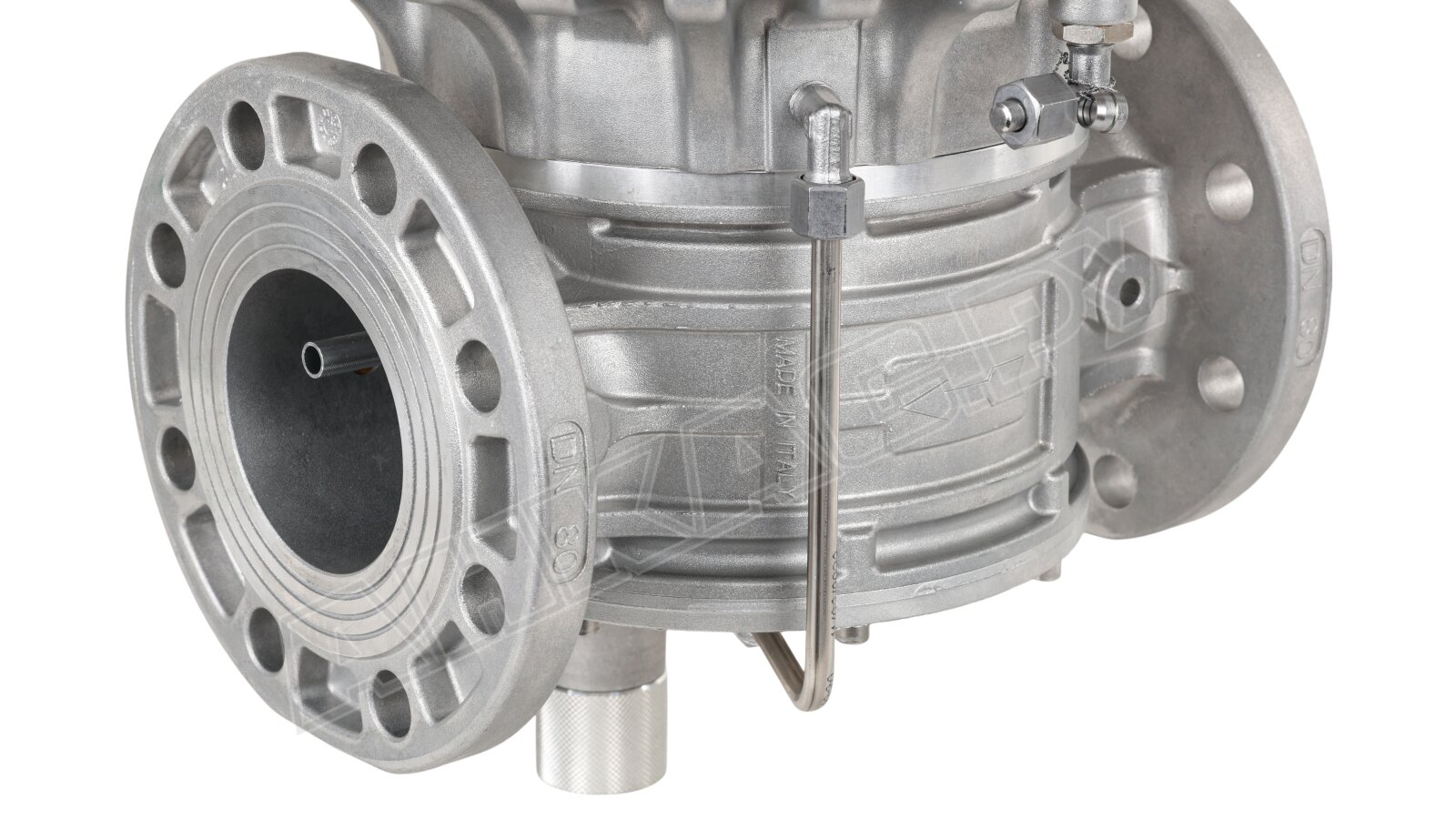

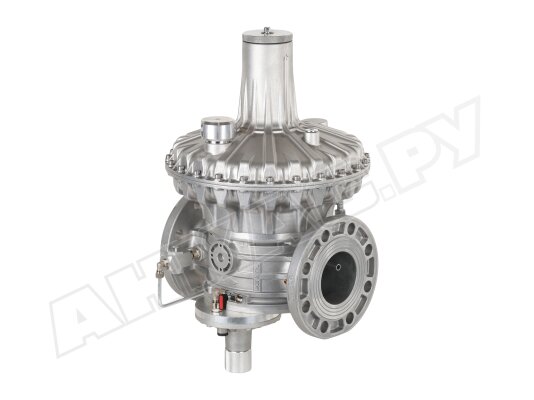

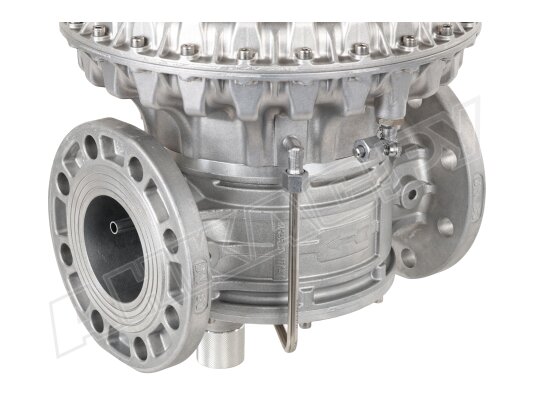

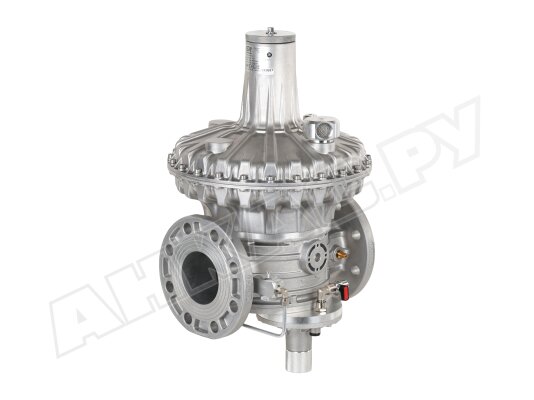

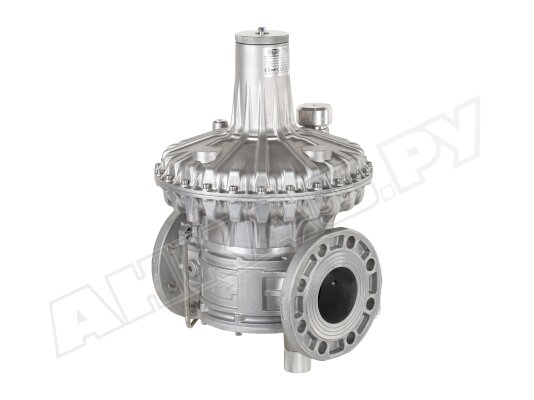

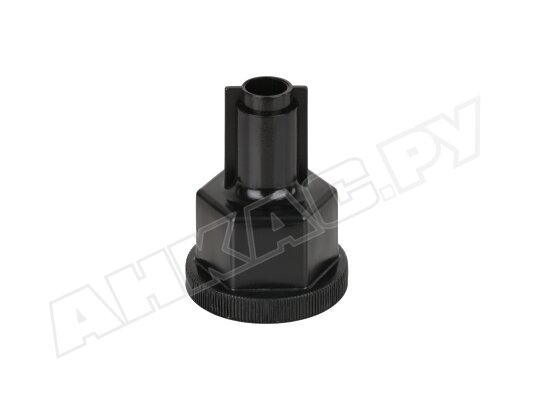

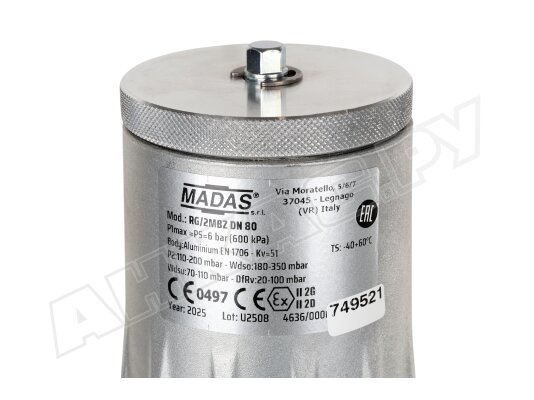

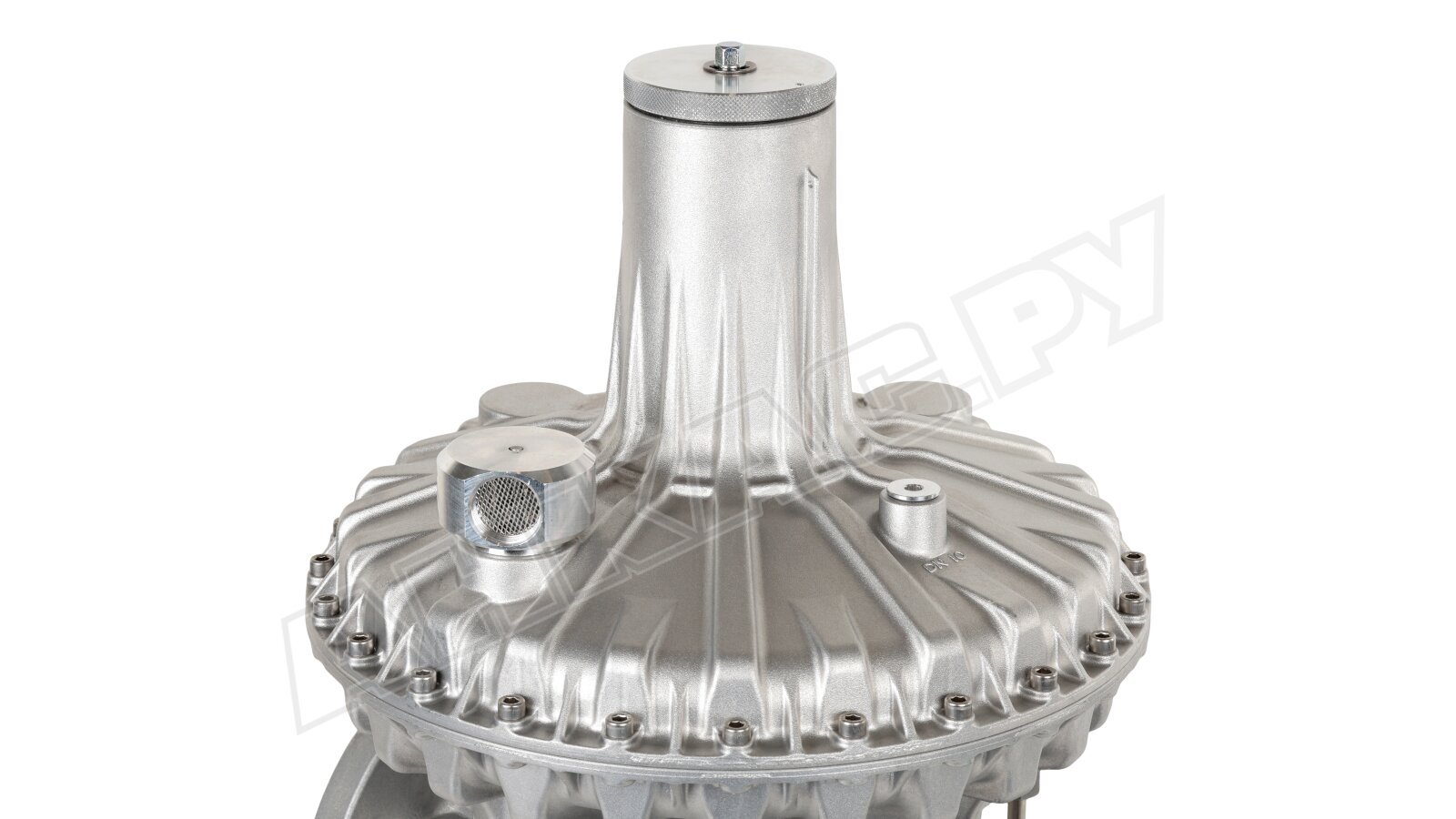

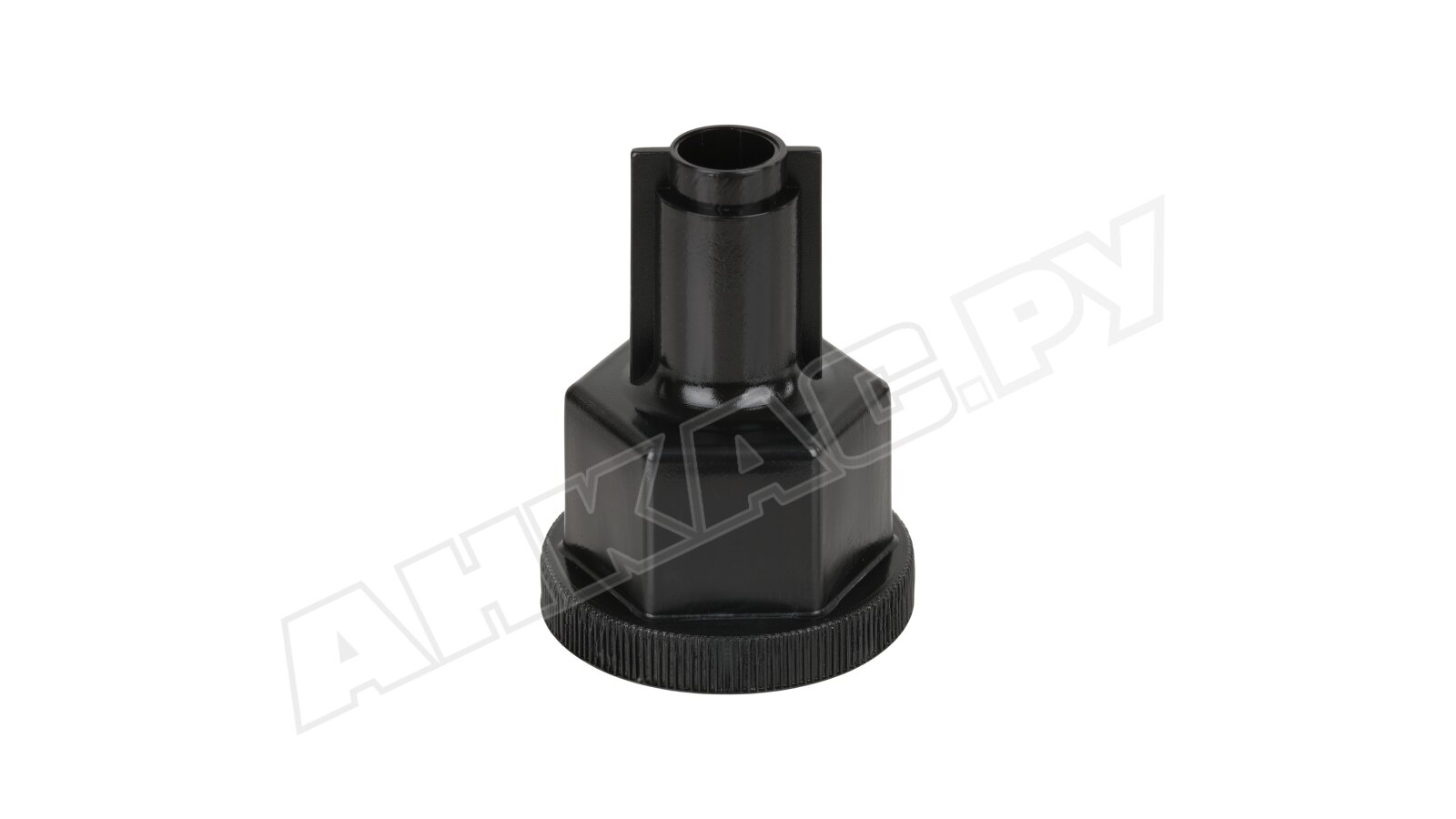

Регулятор давления газа Madas RG/2MBZ DN 80, RB09Z 140
- Максимальное избыточное давление: 6000 мбар
- Диапазон выходного давления: от 110 до 200 мбар
- Диапазон настройки сбросного клапана: от 120 до 300 мбар
- Тип соединения: DN 80
- Рабочая температура окр. среды: от -40 до 60 °C
- Настройка ПЗК по превышению: от 130 до 350 мбар
- 12.5 кг
- 33x31x53.5 см
Описание товара
Регулятор давления газа Madas RB09Z 140 относится к комбинированным устройствам прямого действия. Предназначен для оснащения крупных промышленных установок редуцирования высокого давления газа (до 6 бар). Понижает и поддерживает постоянное давление после себя при изменениях давления в магистрали. Дополнительные защитные клапаны способствуют безопасной эксплуатации газовой установки. Регулятор отличается высокой пропускной способностью, герметичной конструкцией класса «А», морозостойким исполнением, вариативностью монтажа.
Особенности
В состав комбинированного регулятора давления Madas RB09Z входят защитные устройства:
- предохранительный запорный клапан (ПЗК), запирающий поток при аварийном повышении/ снижении (или отсутствии) давления;
- предохранительно-сбросной клапан (ПСК) для стравливания избыточного объема газа при достижении установленной величины.
Опция: индикатор положения ПЗК.
Виды газа
Комбинированный регулятор может использоваться для метана, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих ГОСТ 5542-87. Доступны модификации для биогаза и других видов газа (по запросу, после уточнения состава).
Основные параметры:
- максимальное давление на входе в регулятор: 6000 мбар;
- настройка исходящего давления в диапазоне 110-200 мбар;
- настройка ПЗК по понижению: 50-110 мбар, по превышению: 130-350 мбар;
- диапазон настройки давления ПСК: 120-300 мбар;
- точность срабатывания защитных устройств ПСК/ ПЗК: ±5%/ ±10%;
- пропускная способность: не менее 0,1 нм3/ч, не более 4500 нм3/ч;
- конструкция, сертифицированная по EN 88-2, класс «А» герметичности;
- время срабатывания ПЗК <1 сек.;
- присоединение к трубе с помощью фланцев DN 80;
- прямое (линейное) соединение;
- допустимые температуры (окружающий воздух): -40...+60 °C;
- контроль давления и пределов срабатывания ПЗК, ПСК: 1 раз в 6 мес.;
- заменяемые запчасти регулятора: рабочая мембрана, мембрана ПЗК, пружина;
- заявленный срок службы регулятора: 40 лет.
Материалы конструкции
Регулятор давления газа изготовлен из материалов, устойчивых к высоким нагрузкам и внешним воздействиям: латуни ОТ-58, алюминия 11S, штампованного алюминия, стекловолокна с 30% нейлона, оцинкованной нержавеющей стали. Материал уплотнений – газонепроницаемый NBR-каучук.
Размещение
Регулятор подходит для установки в зонах 1 или 2 взрывоопасности по ГОСТ внутри помещений или на открытом воздухе при обеспечении защиты от осадков. Запрещено устанавливать регулятор в местах, где окружающая среда содержит агрессивные вещества, способные нанести вред материалам конструкции (вызвать разрушение).
При размещении регулятора на объектах с недостаточной вентиляцией важно предусмотреть вывод стравленного газа наружу.
Положение при монтаже
Допускается горизонтальная или вертикальная ориентация в системе с пружиной, направленной вверх (предпочтительно). При монтаже в вертикальный трубопровод (пружина сбоку) ресурс эксплуатации регулятора сокращается.
Применение
Регулятор давления Madas RB широко применяется для оснащения газорегуляторных пунктов, станций газораспределения, узлов редуцирования давления газа и другого газового оборудования.
Достоинства:
- стабильность выходных параметров давления;
- ПЗК для отсечки потока при недопустимых значениях давления;
- компенсационная мембрана для повышения точности регулирования;
- быстрое закрытие потока предохранительно-запорным клапаном;
- возможность уличного размещения;
- исполнение для большинства климатических зон;
- предохранительно-сбросной клапан, снижение нагрузки на трубопровод;
- выбор монтажного положения;
- 2 года заводской гарантии.

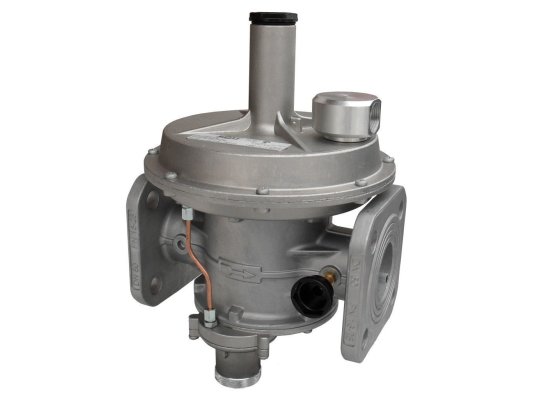

Другие регуляторы
Со склада и под заказ можно купить регуляторы давления газа Madas RB с различными диапазонами настройки пружины, фланцевыми и резьбовыми соединениями, с обычной или усиленной мембраной, индикатором положения ПЗК, с/ без ПСК, встроенным шумоглушителем, специальные модели для биогаза и агрессивных газов, исполнение «компакт» (модификации RBС). В каталоге представлен полный ассортимент регуляторов давления и запчастей для горелок.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Файлы и инструкции
-
Паспорт на регулятор давления газа Madas RG/2MBZ DN 80.pdfПаспорт на регулятор давления газа Madas RG/2MBZ DN 80.pdf
846.68 Кб, 26.02.2021
