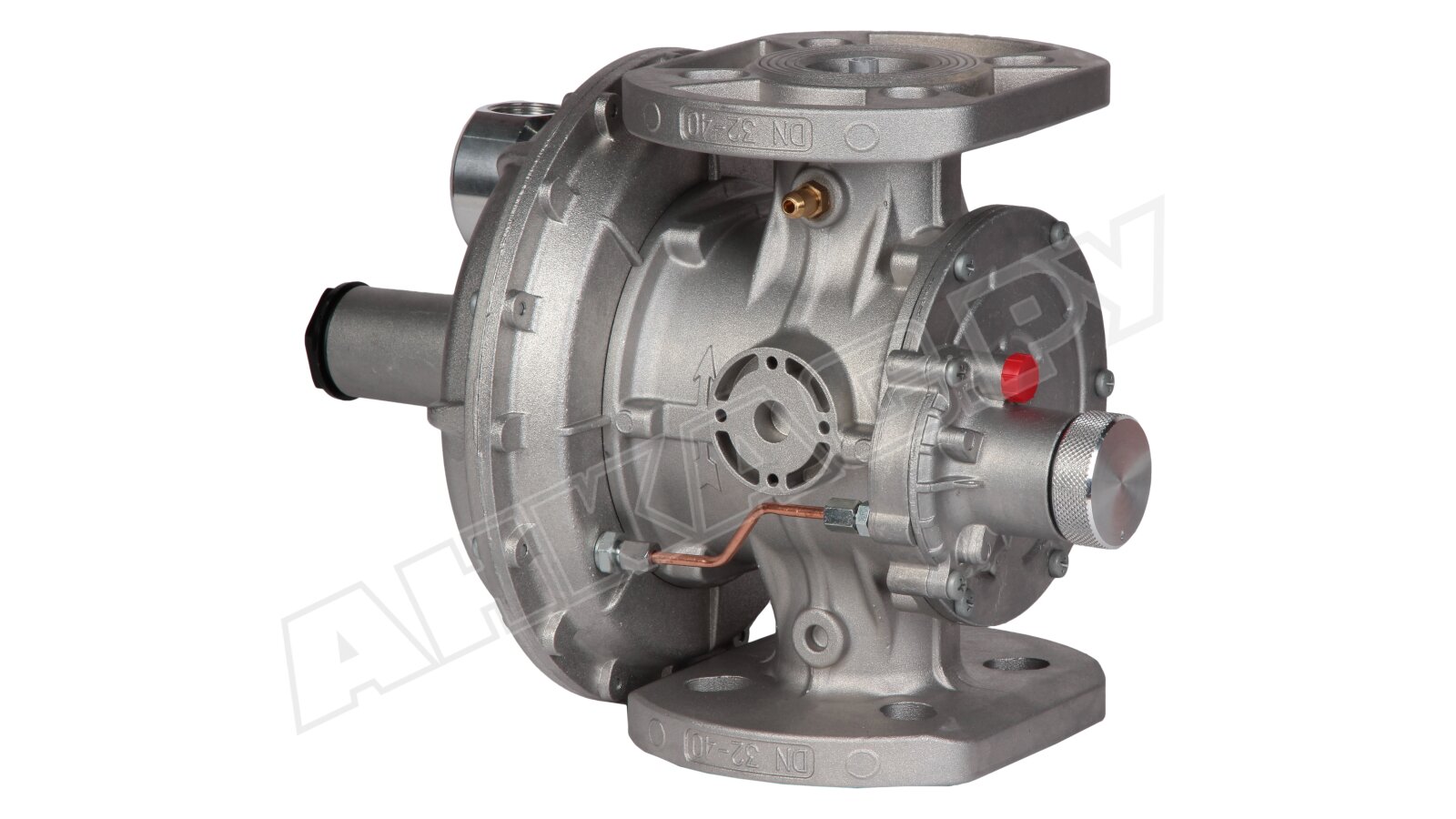

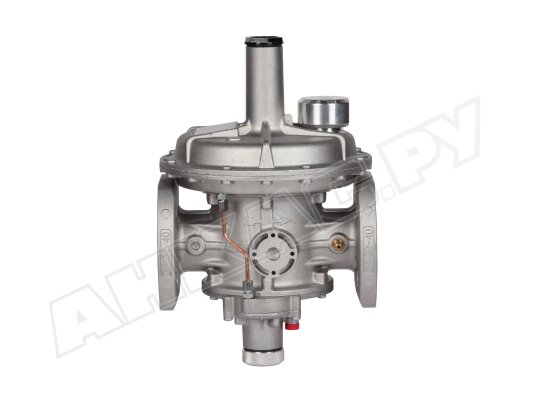

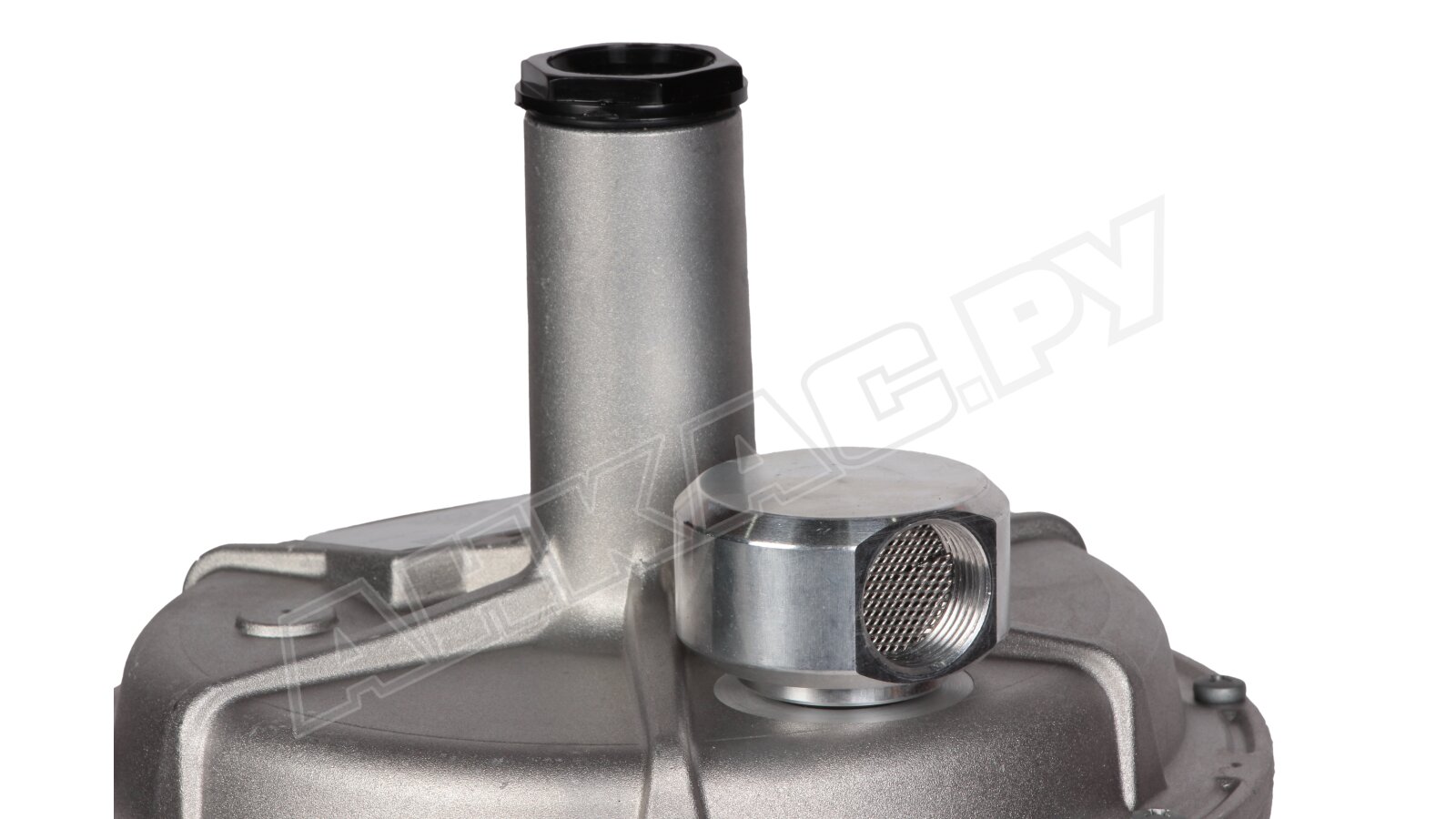

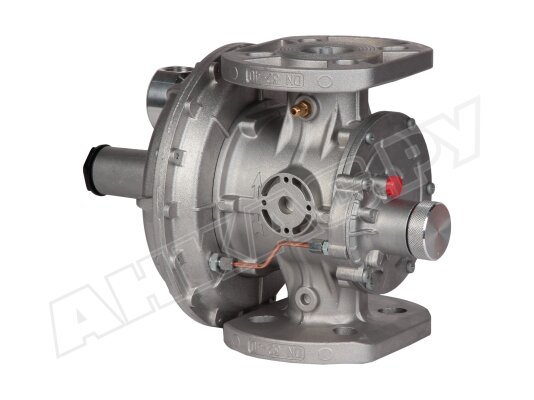

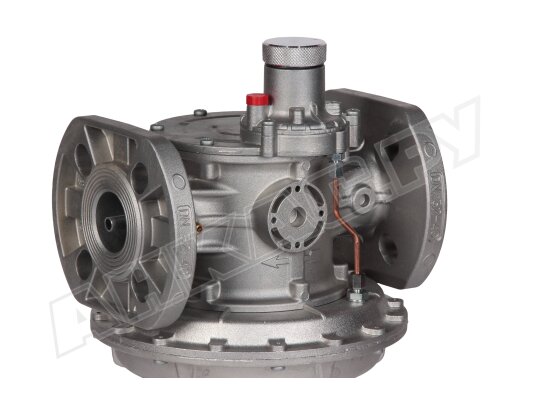

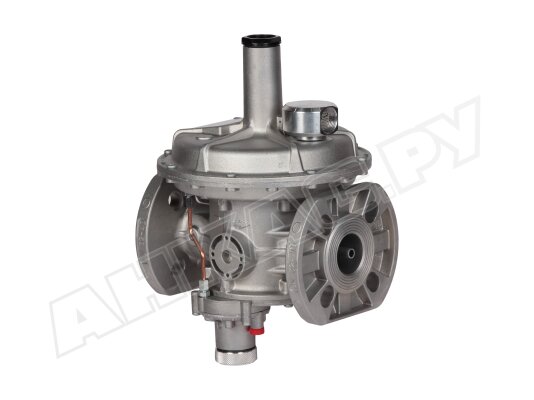

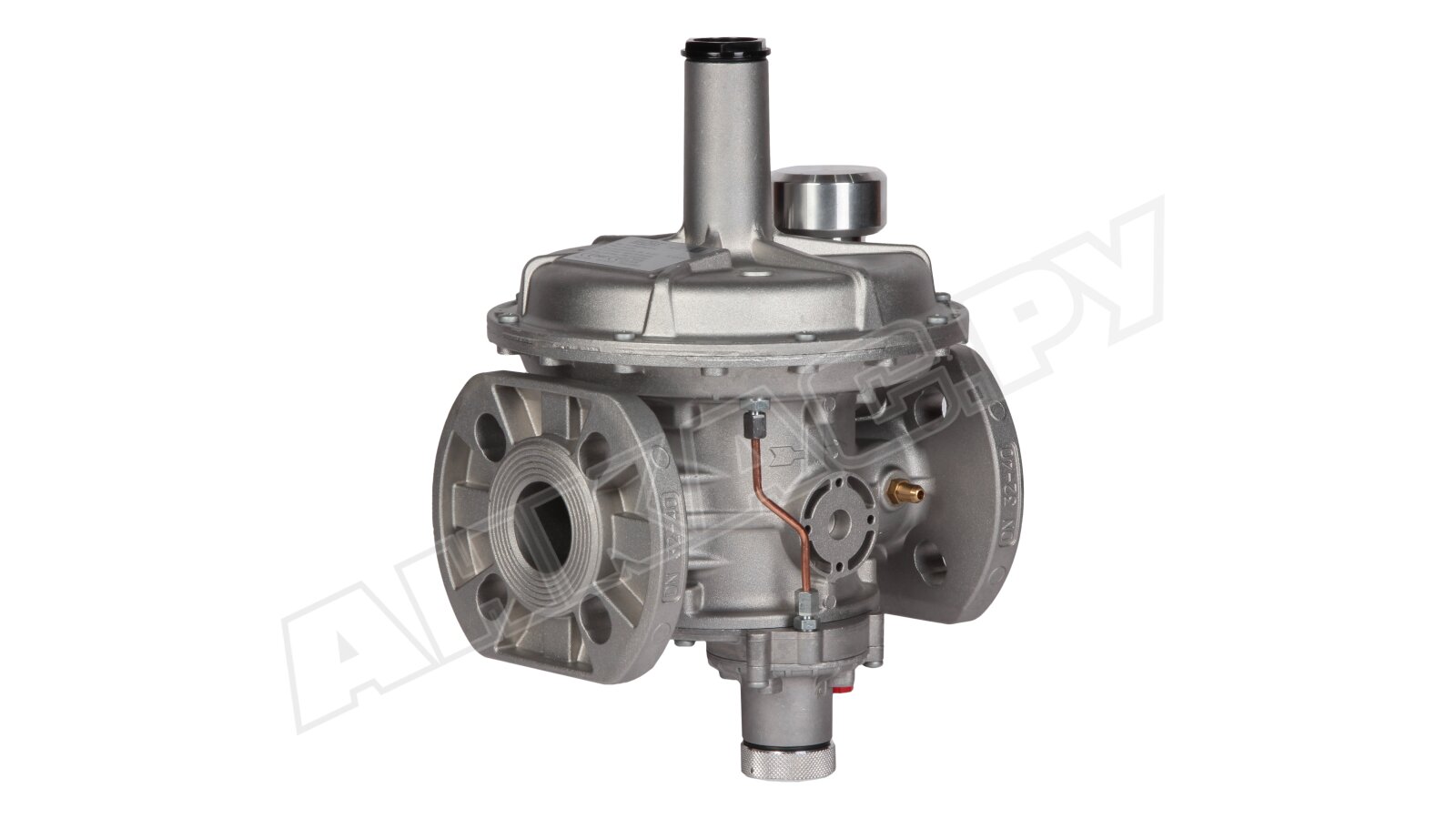

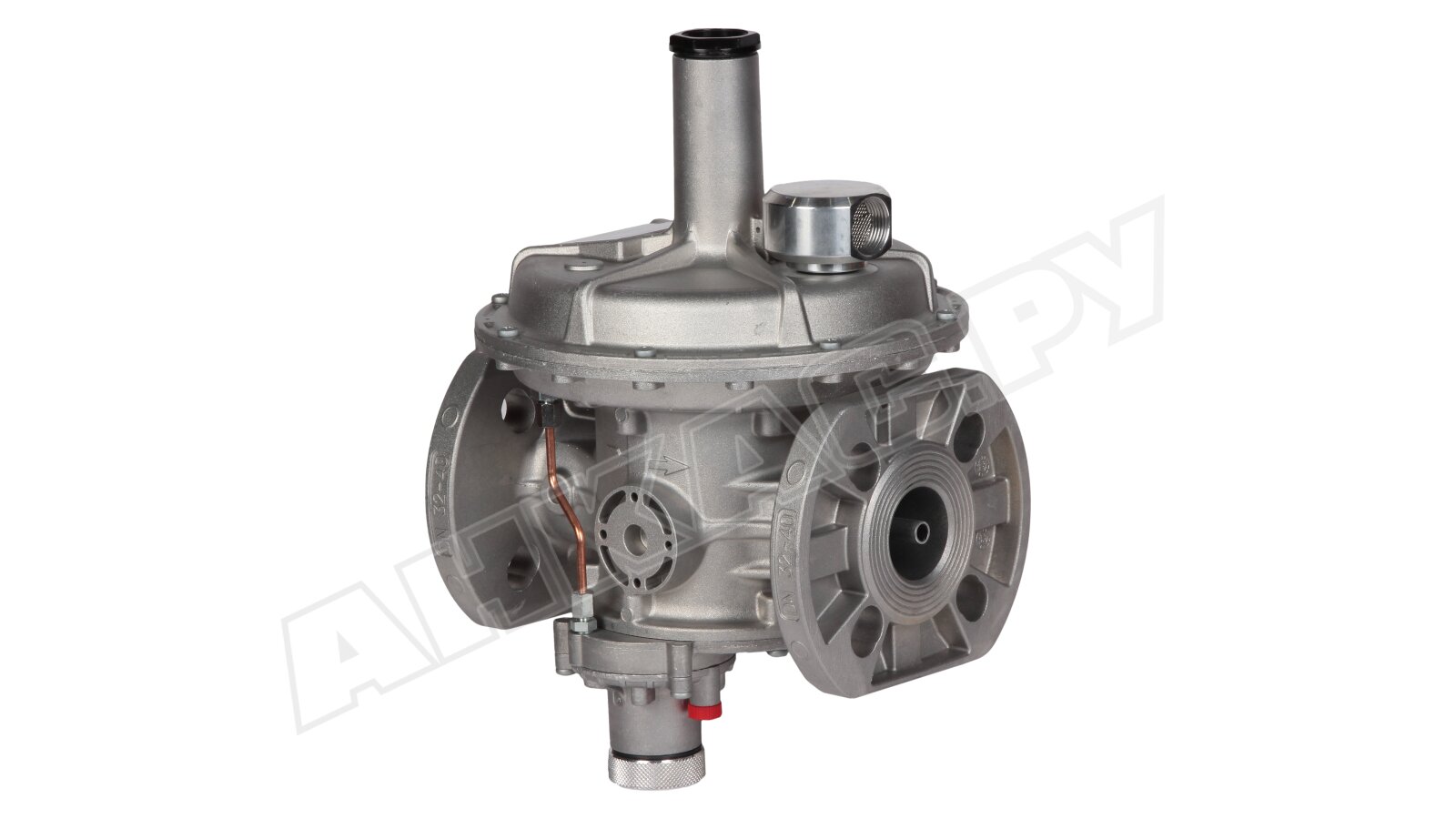

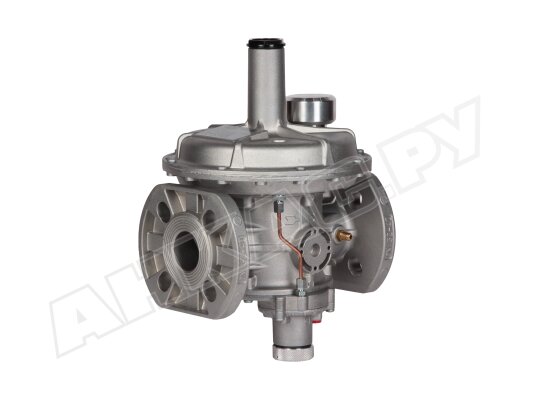

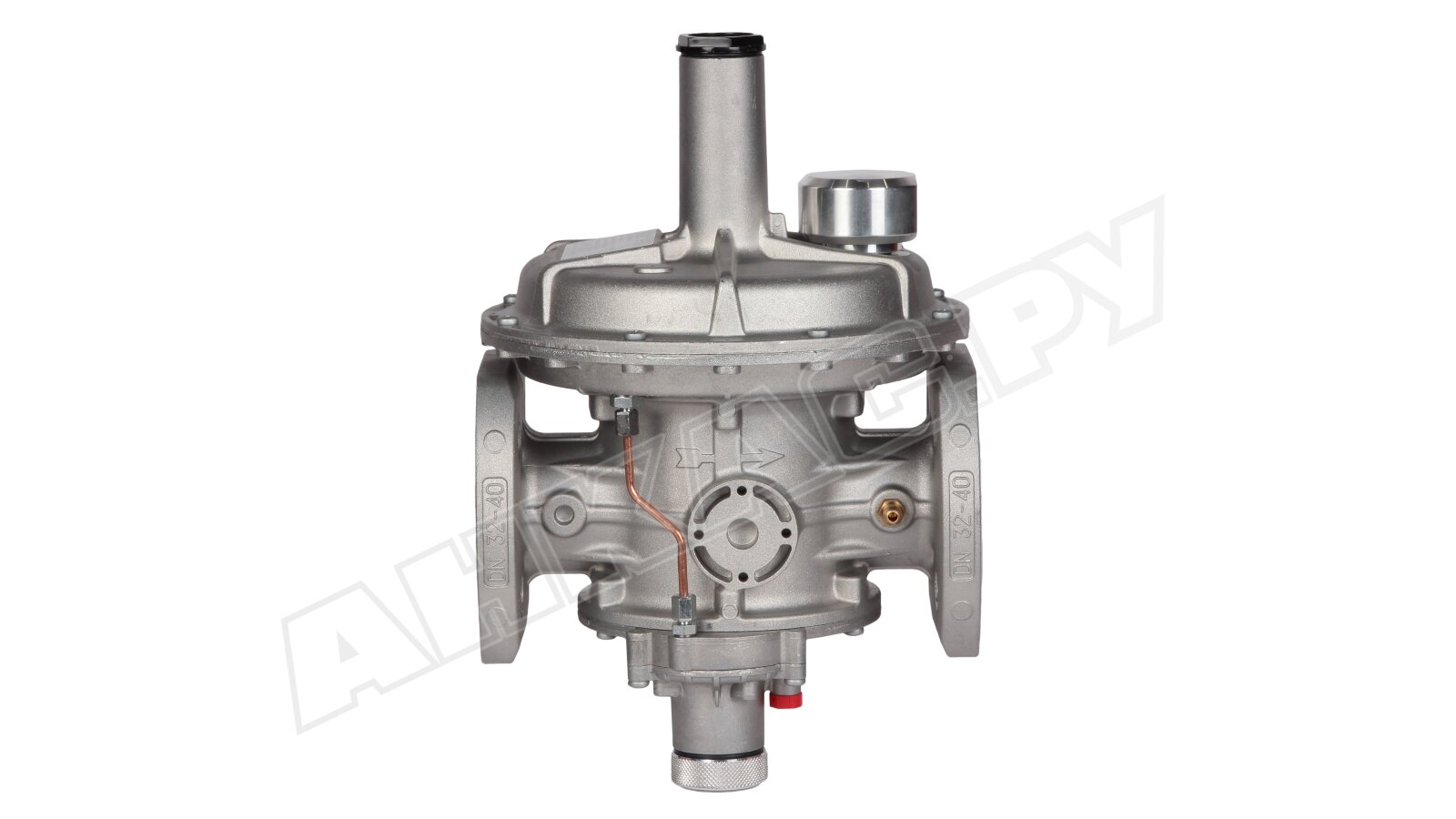

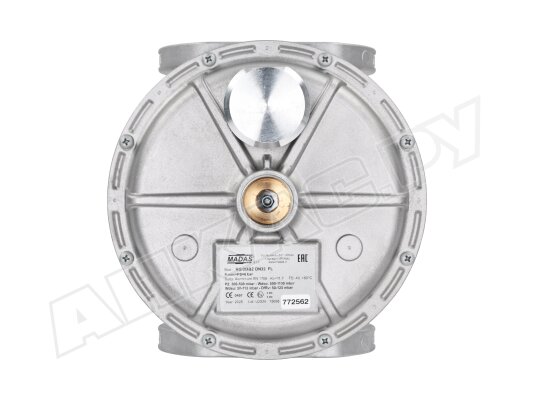

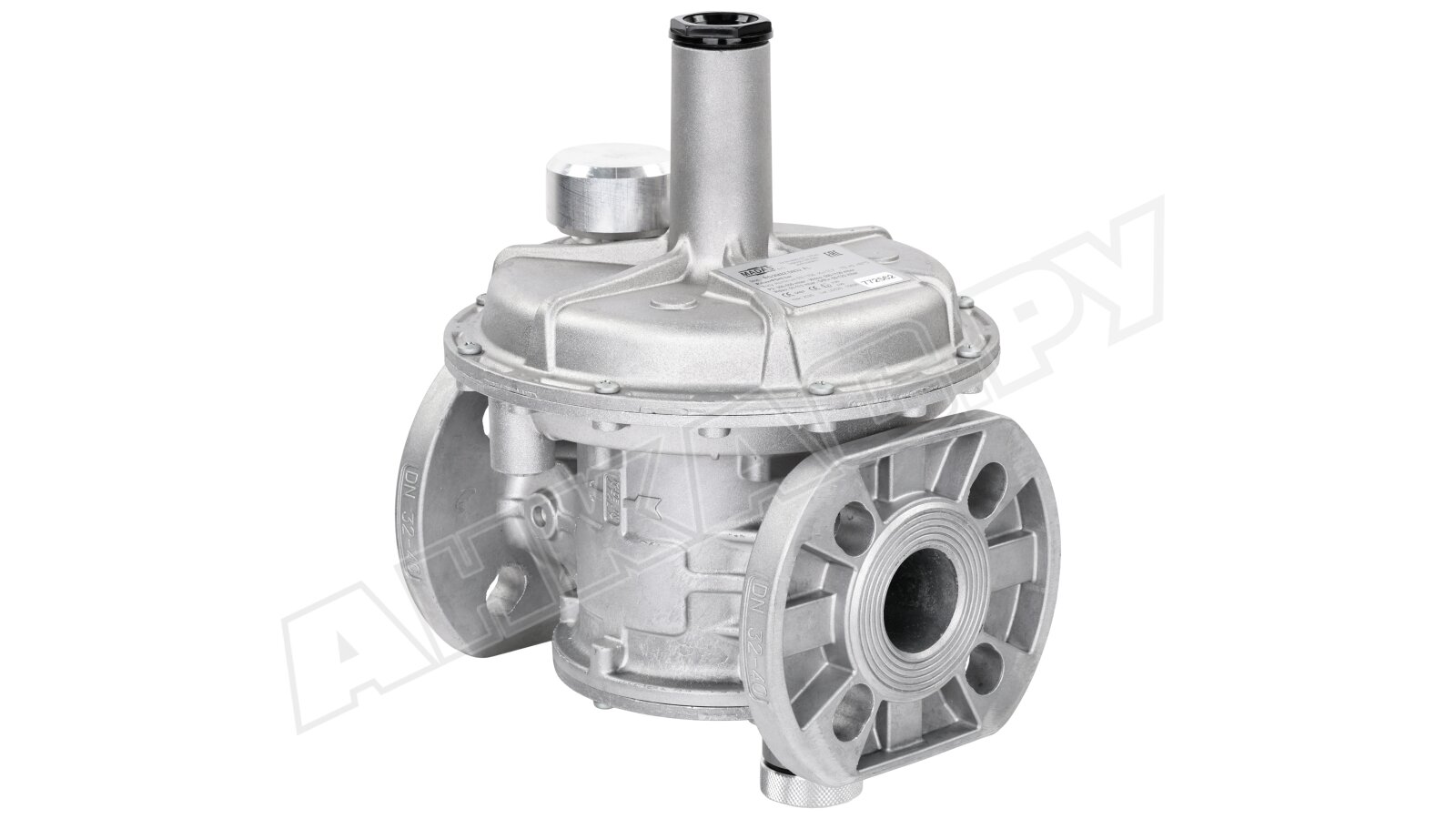

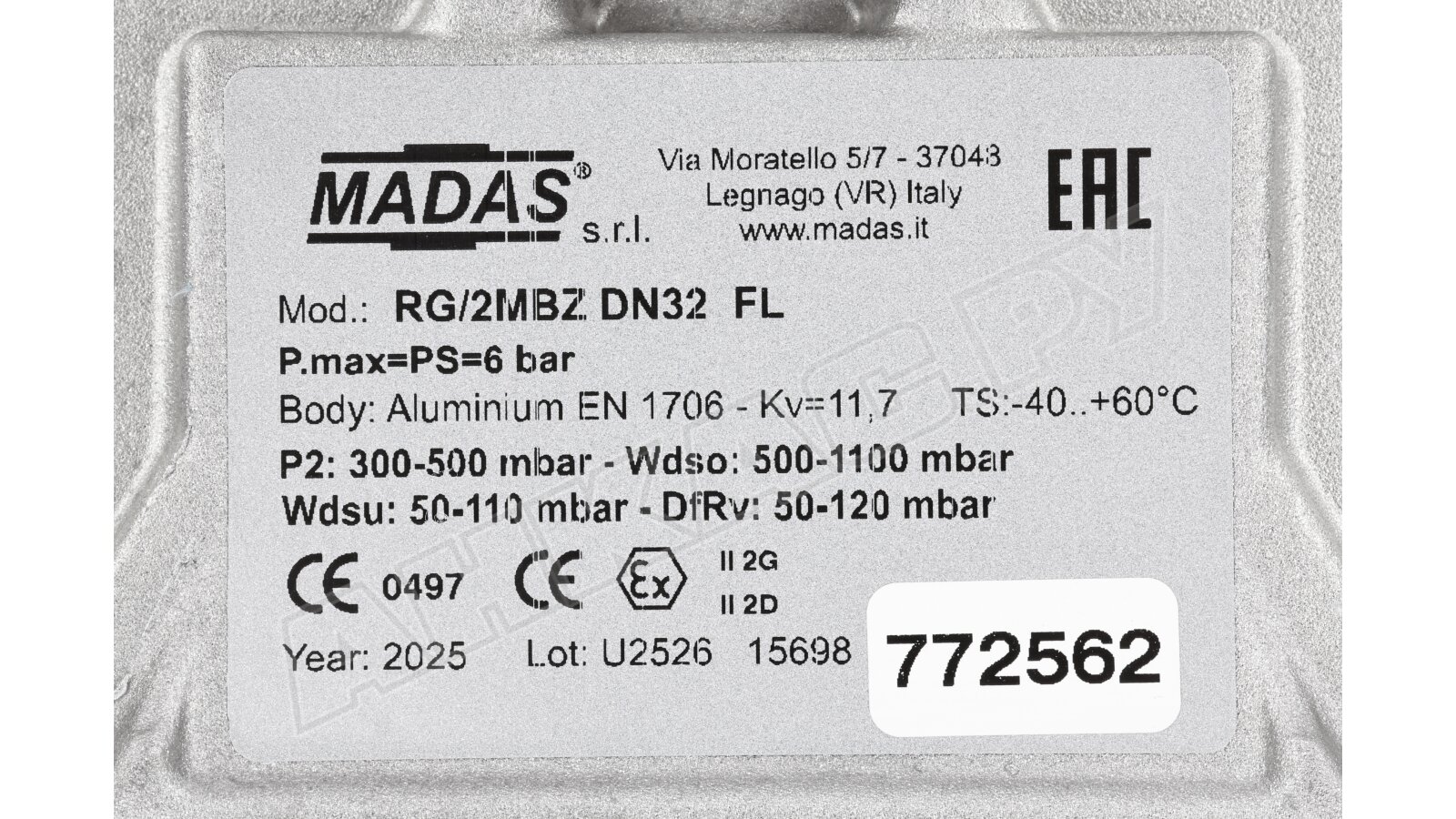

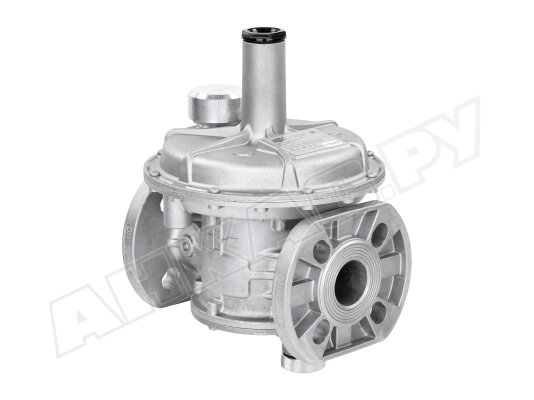

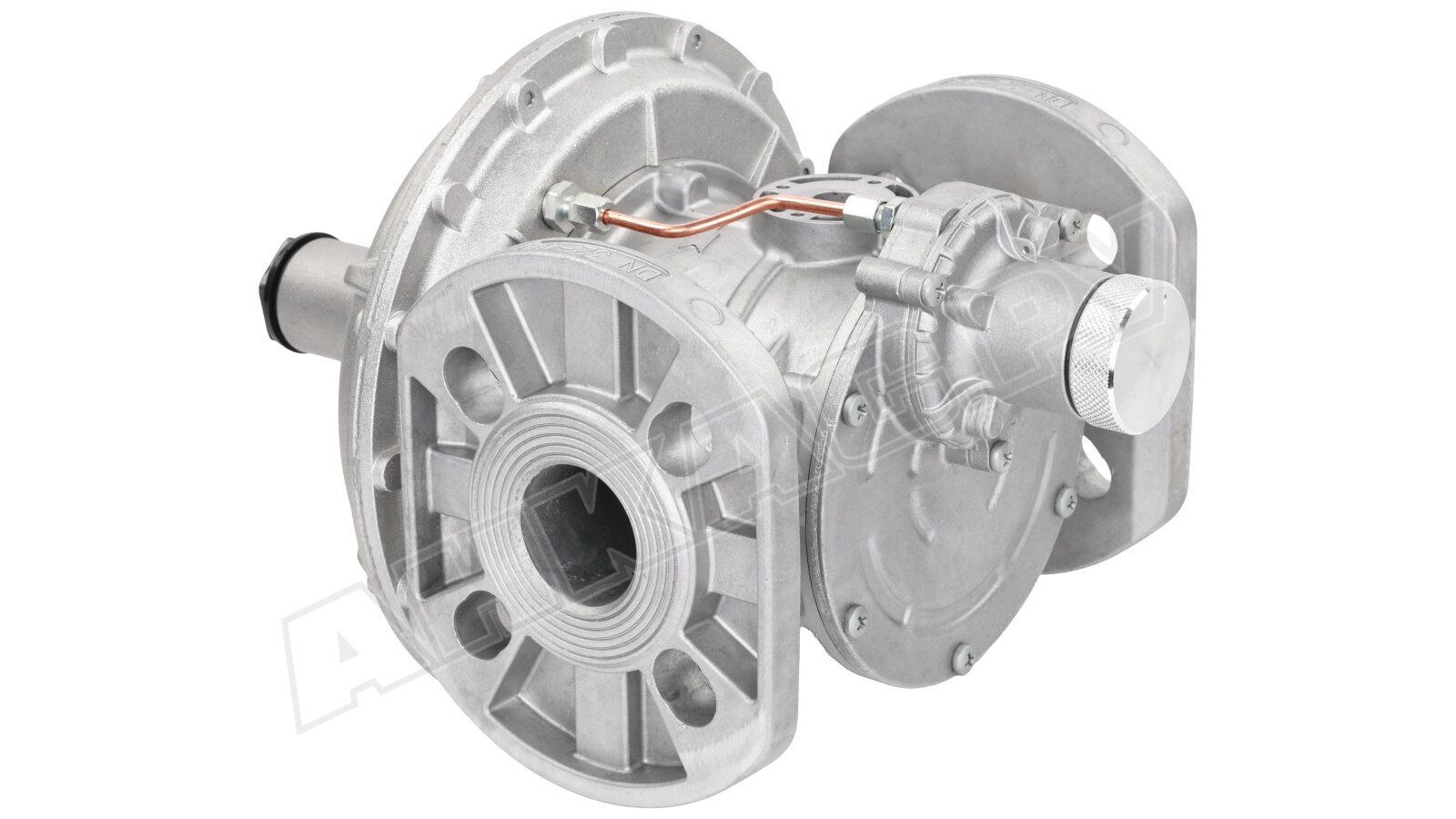

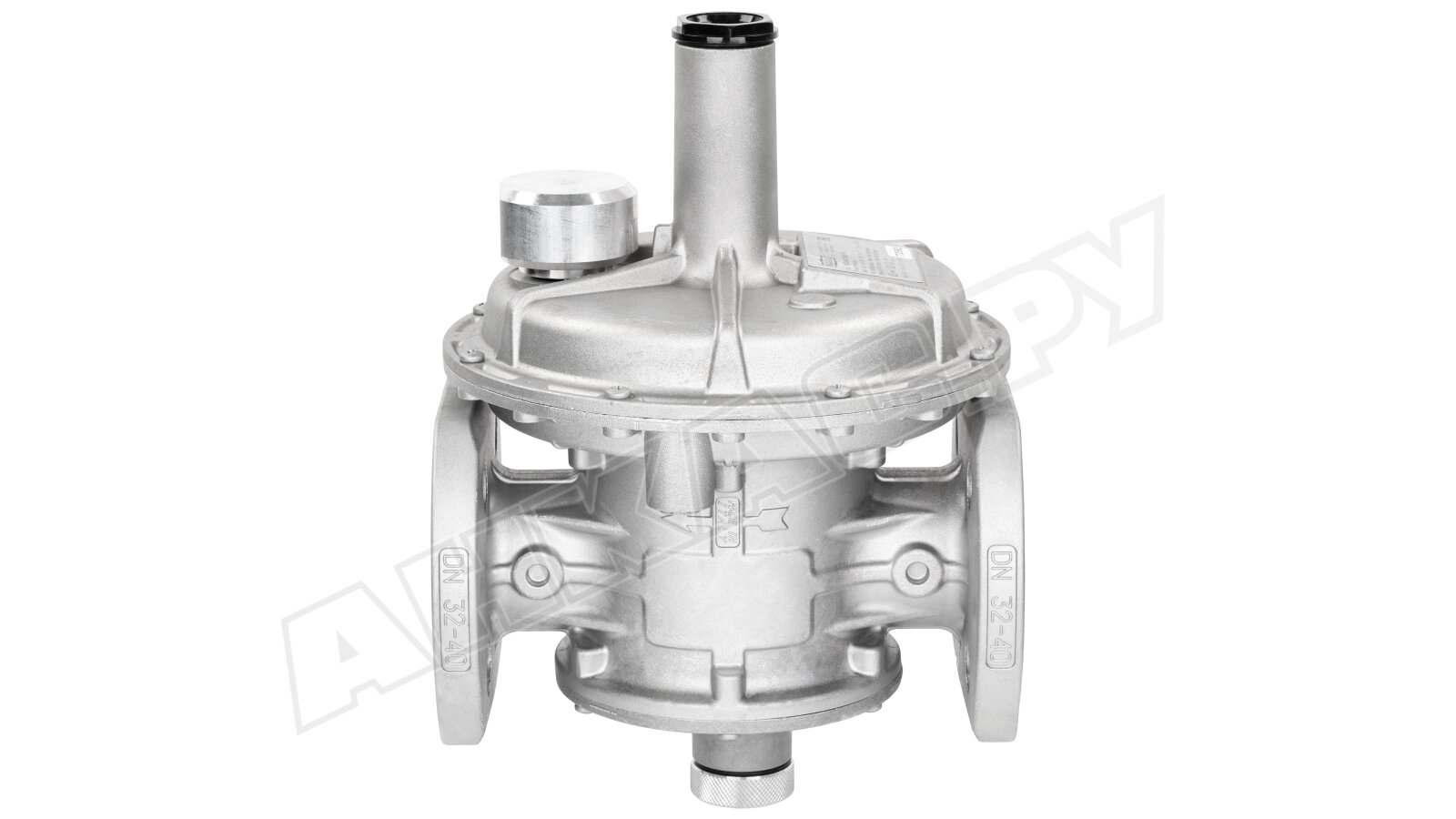

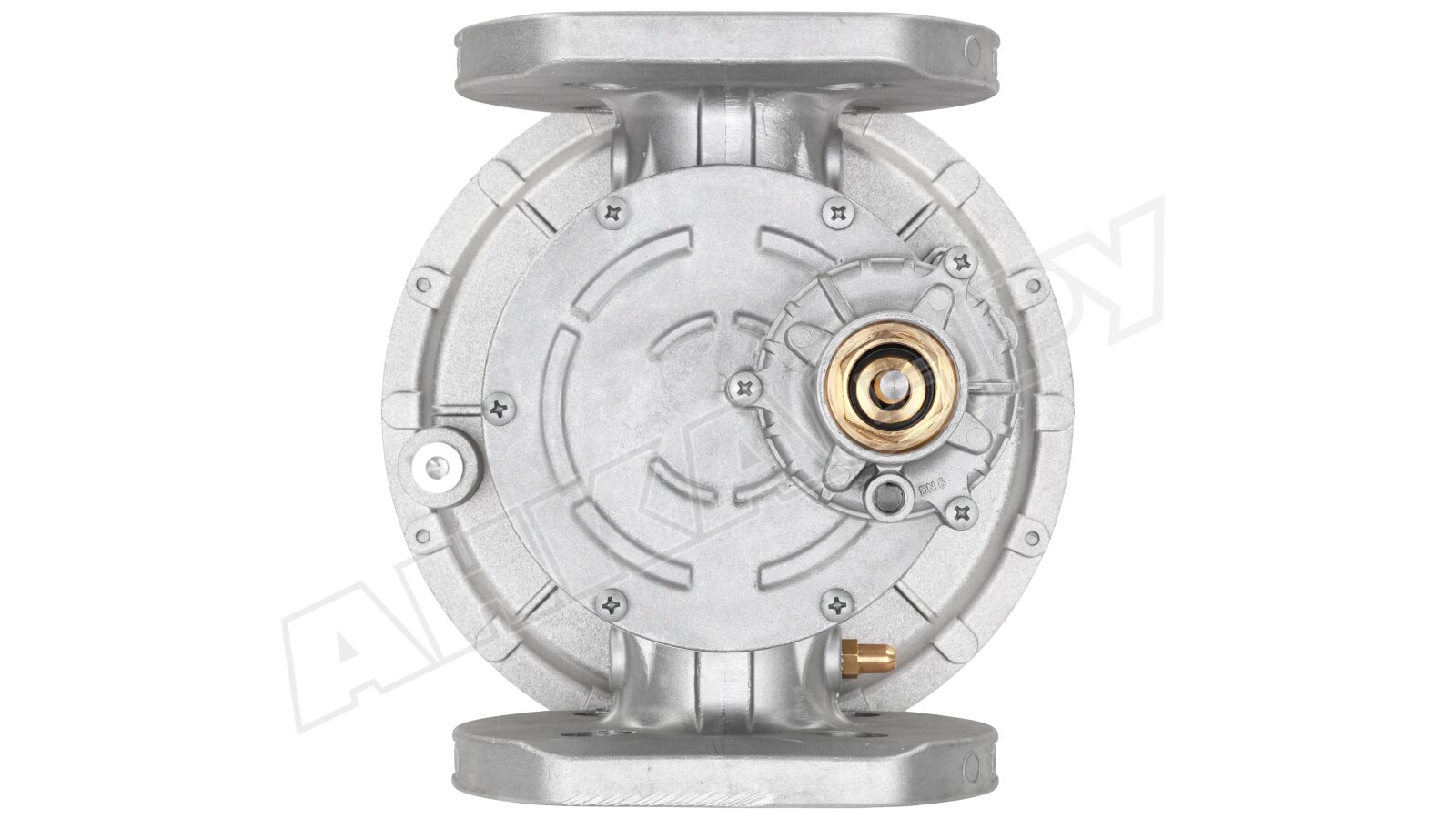

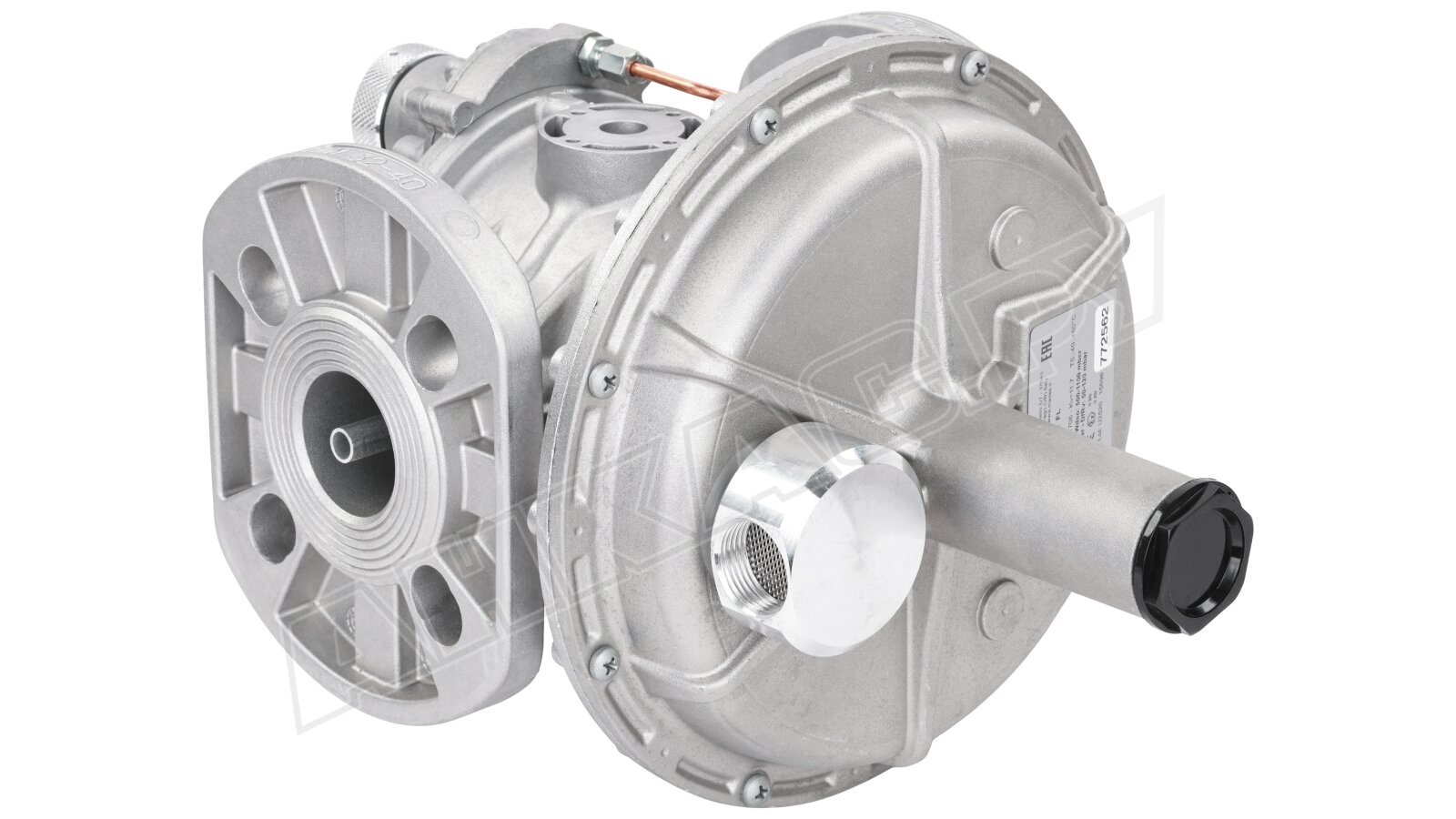

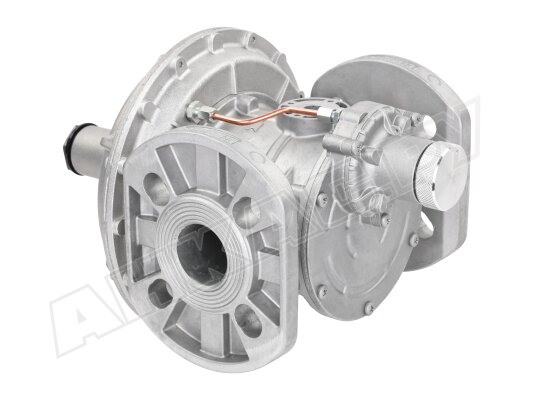

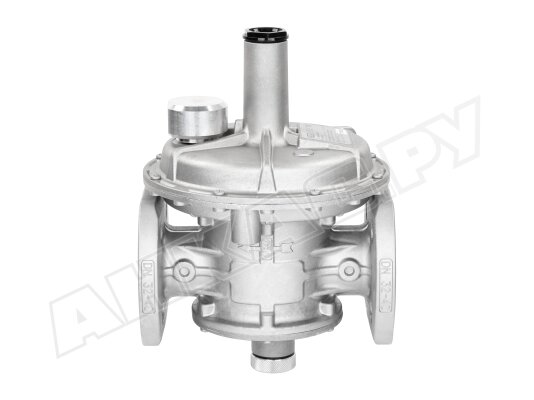

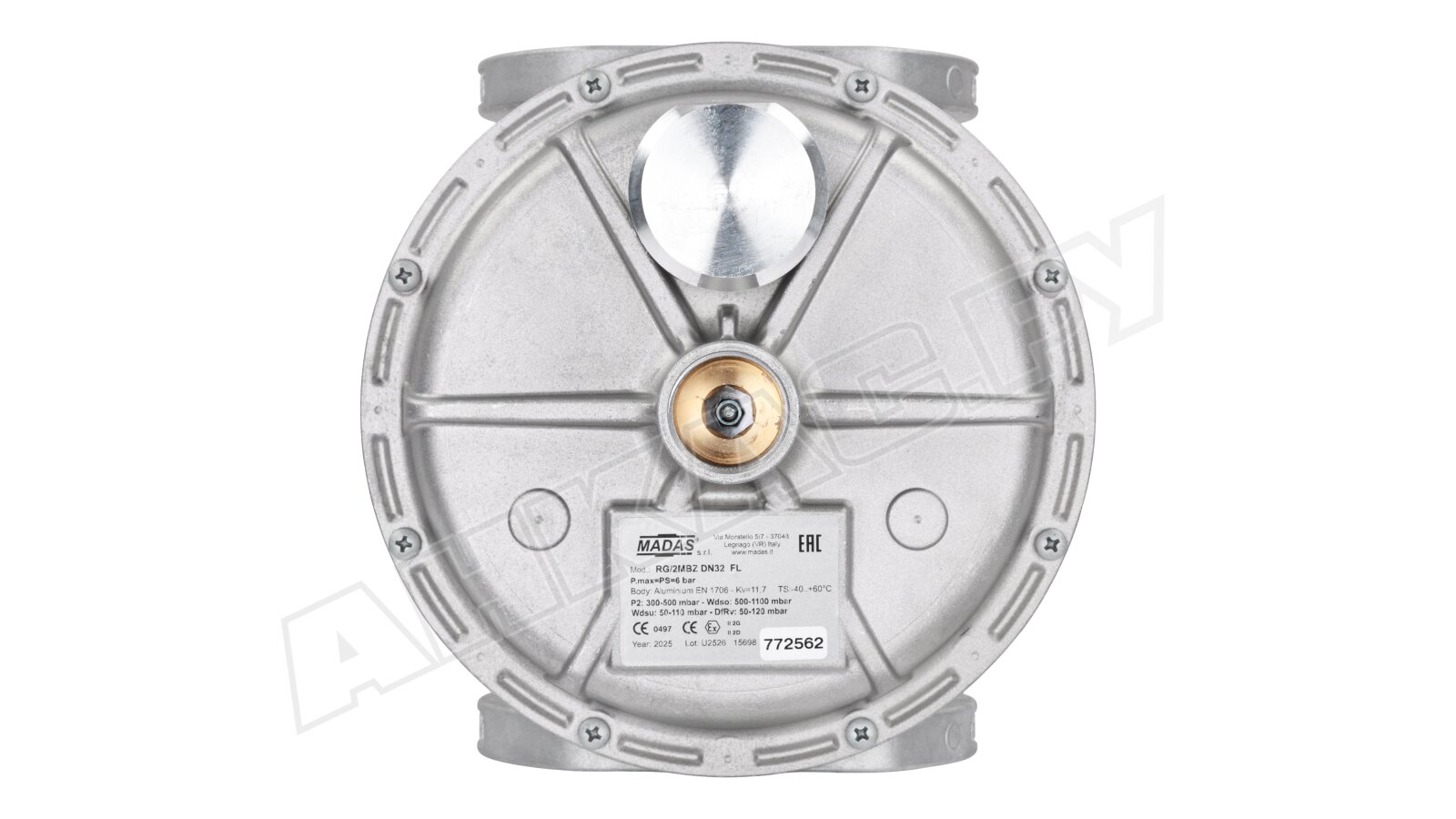

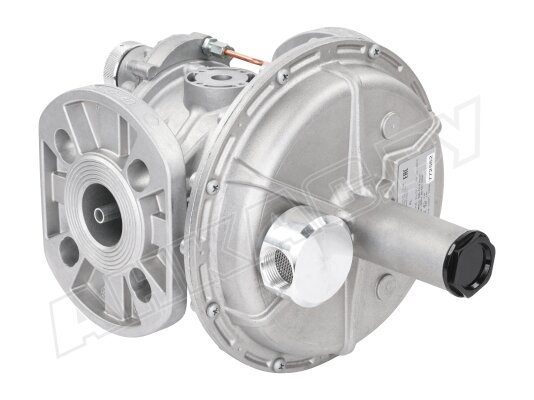

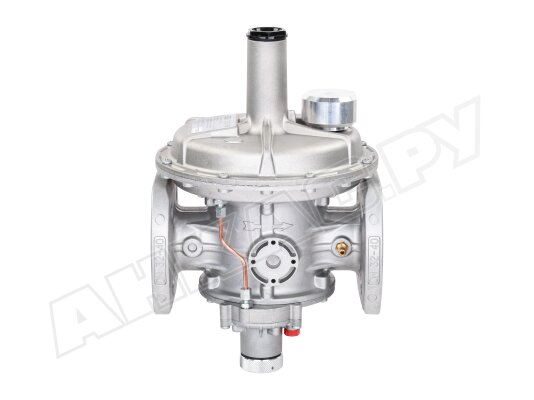

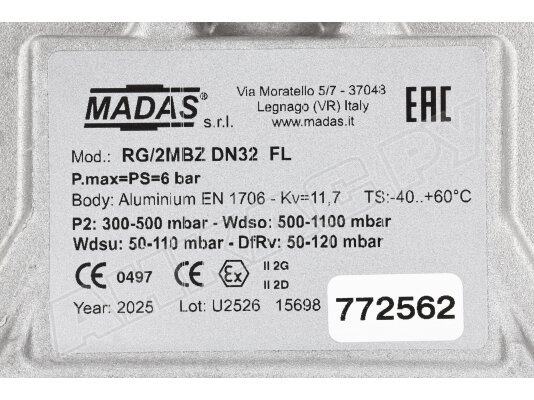

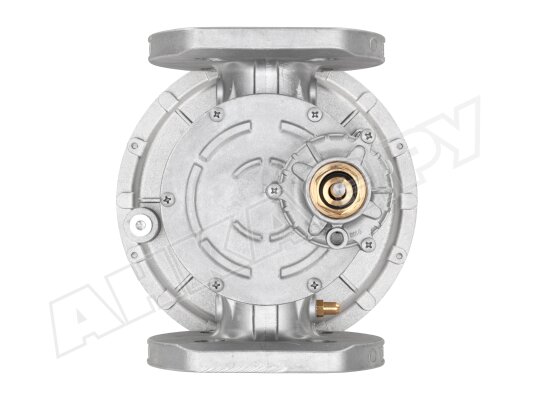

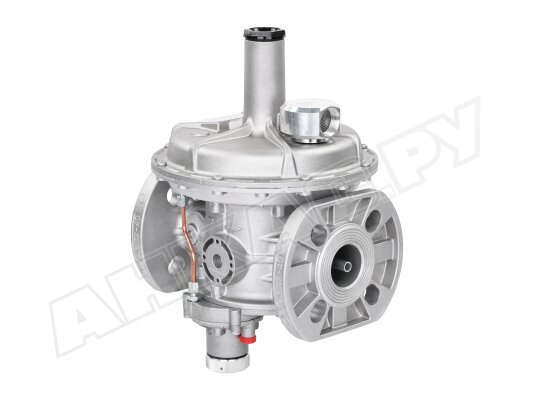

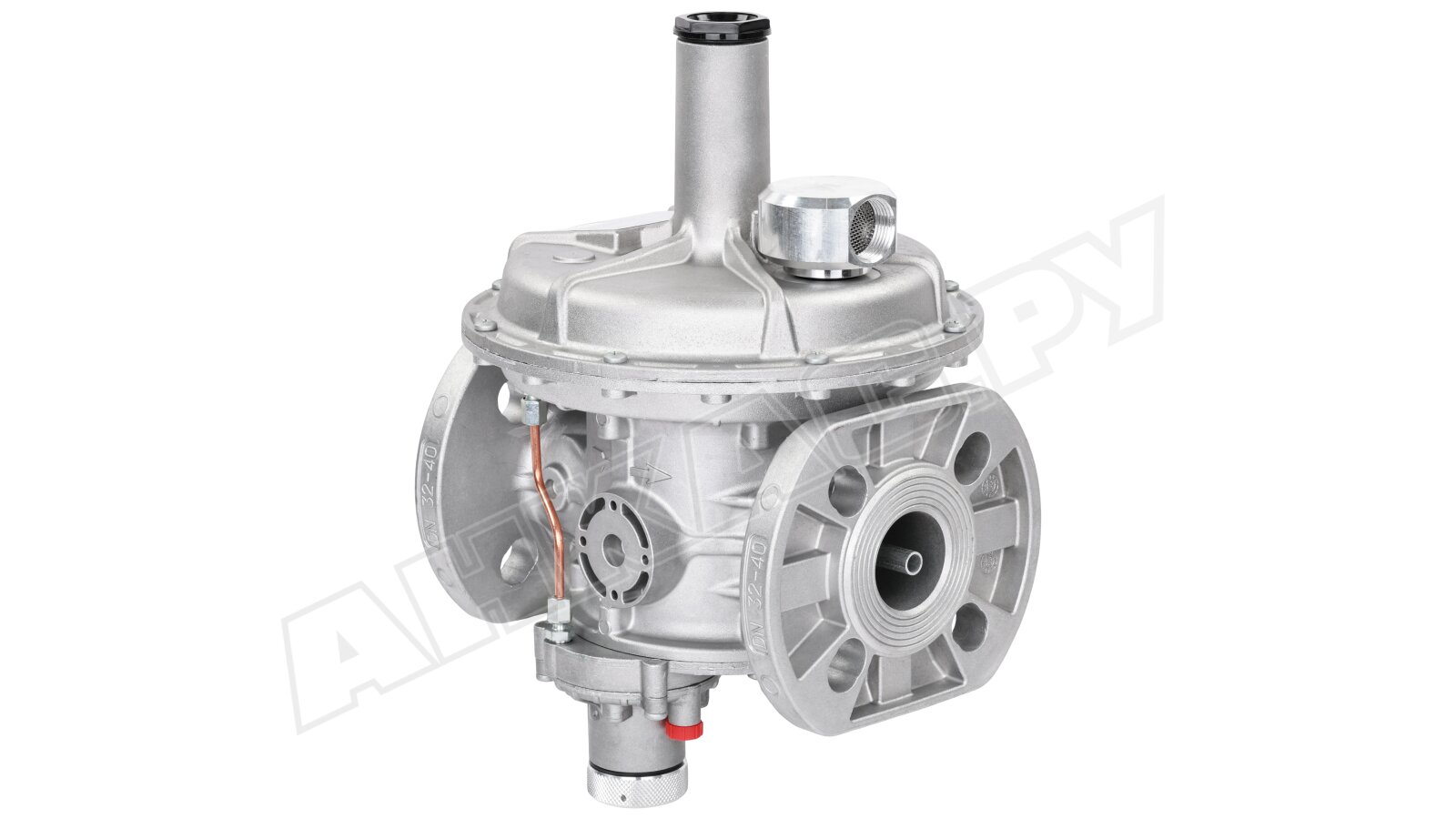

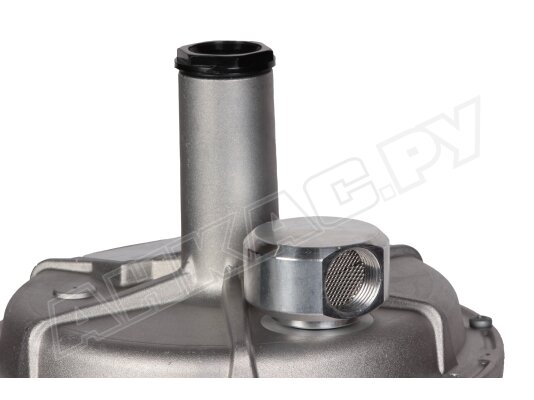

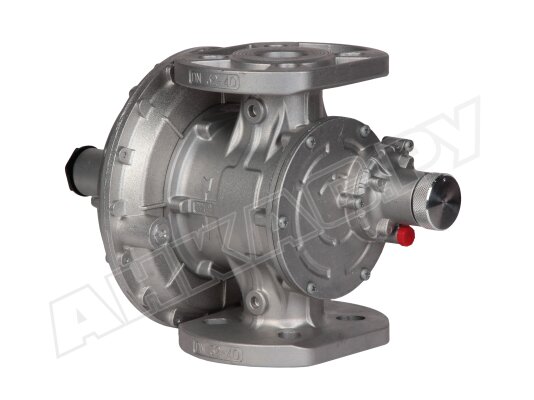

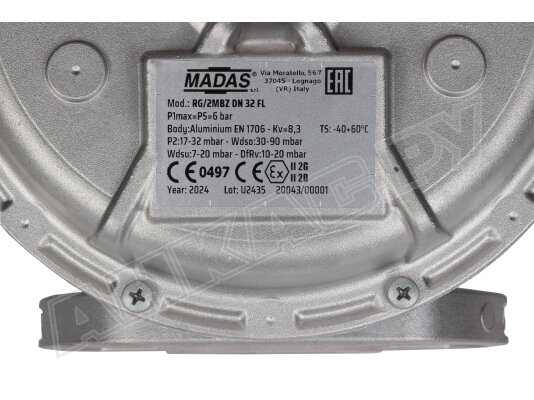

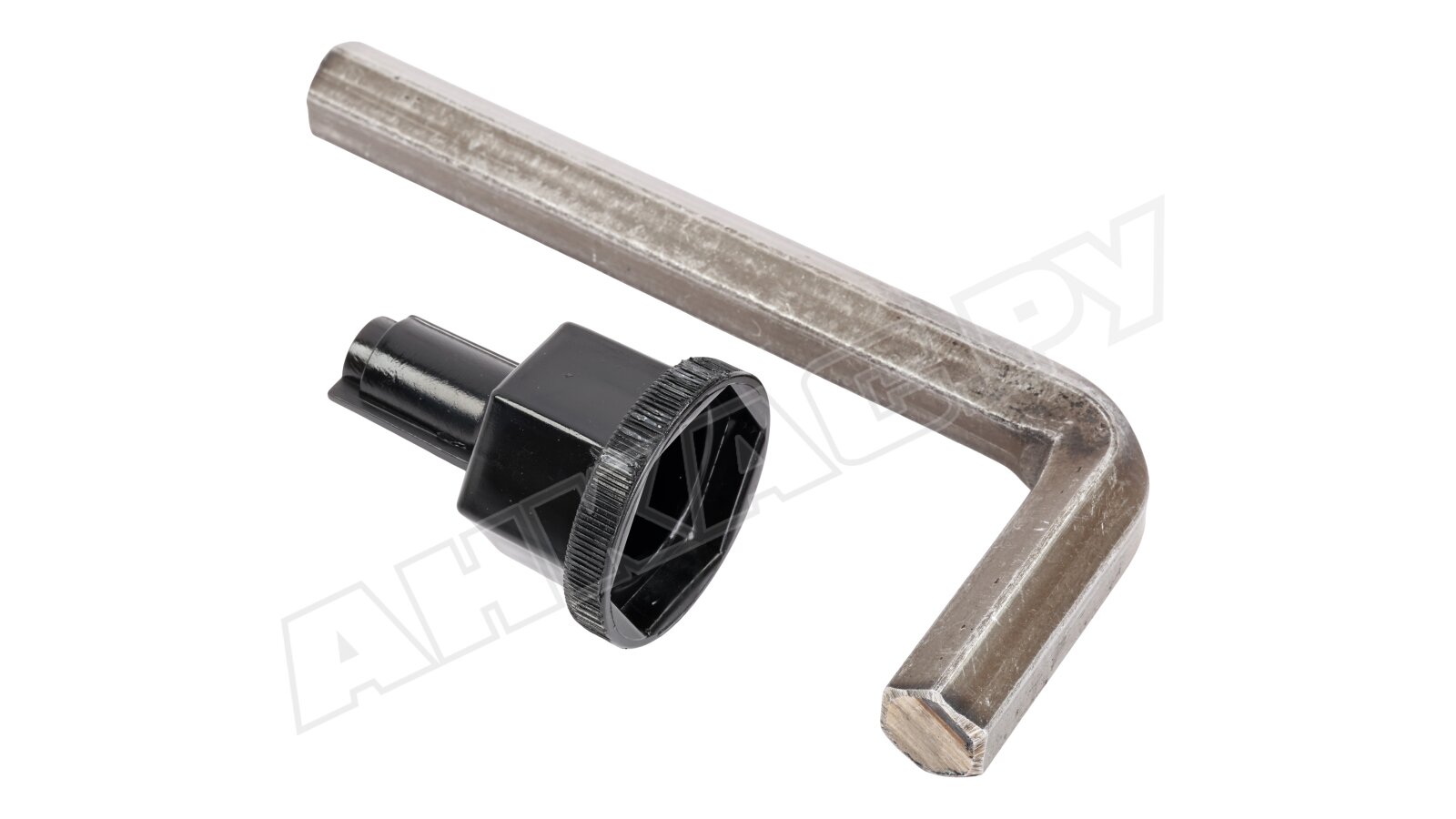

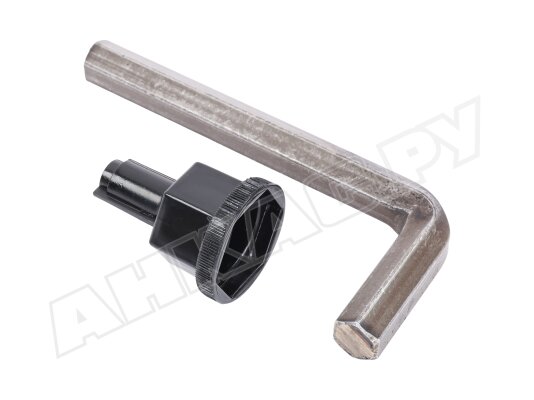

Регулятор давления газа Madas RG/2MBZ DN 32 FL

Регулятор давления газа Madas RB32Z R120 входит в серию комбинированных устройств со встроенным предохранительно-запорным клапаном, перекрывающим поток при аварийном понижении/ повышении выходного давления. Применяется в составе промышленных газопотребляющих установок с давлением в распределительной сети до 6 бар. Обеспечивает стабильное давление после себя в соответствии с настройкой пружины. Оснащен предохранительно-сбросным клапаном для стравливания избыточного давления.

Рабочая среда

Комбинированный регулятор прямого действия подходит для метана, пропан-бутана, воздуха, азота и других неагрессивных сухих газов, соответствующих ГОСТ 5542-87. По запросу предоставляются регуляторы для биогаза (после уточнения состава).

Основные характеристики:

• максимальное давление в системе: 6000 мбар;
• класс «А» герметичности по EN 88-2, работа без утечек;
• настройка исходящего давления в диапазоне 17-32 мбар;
• настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
• срабатывание предохранительно-сбросного клапана в пределах: 19-72 мбар;
• минимальный расход: 0,1 нм3/ч;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• время срабатывания предохранительного запорного механизма < 1 сек.;

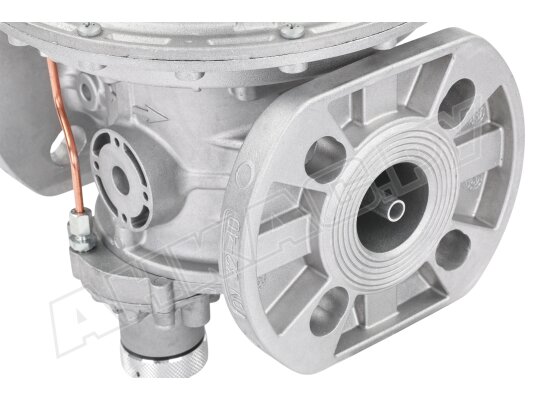

• фланцевые соединения DN 32 для монтажа в систему;
• прямое (линейное) соединение;
• пропускная способность: максимум 1300 нм3/ч;
• допустимый температурный диапазон: -40...+60 °C;
• узлы, требующие замены: мембрана регулятора, мембрана ПЗК, пружина;
• срок службы регулятора: 40 лет.

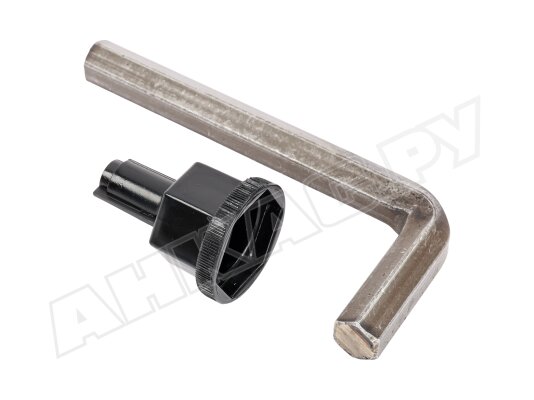

Особенности конструкции и комплектации

Регулятор давления газа оснащен дополнительными защитными устройствами:

предохранительно-запорным клапаном (ПЗК), перекрывающим поток газа при недопустимом повышении или понижении давления, а также при нулевом давлении;

предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления.

Регулятор изготовлен из материалов, устойчивых к коррозии, низким температурам воздуха, составу углеводородов: алюминия 11S, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, штампованного алюминия, латуни ОТ-58, бутадиен-нитрильной резины.

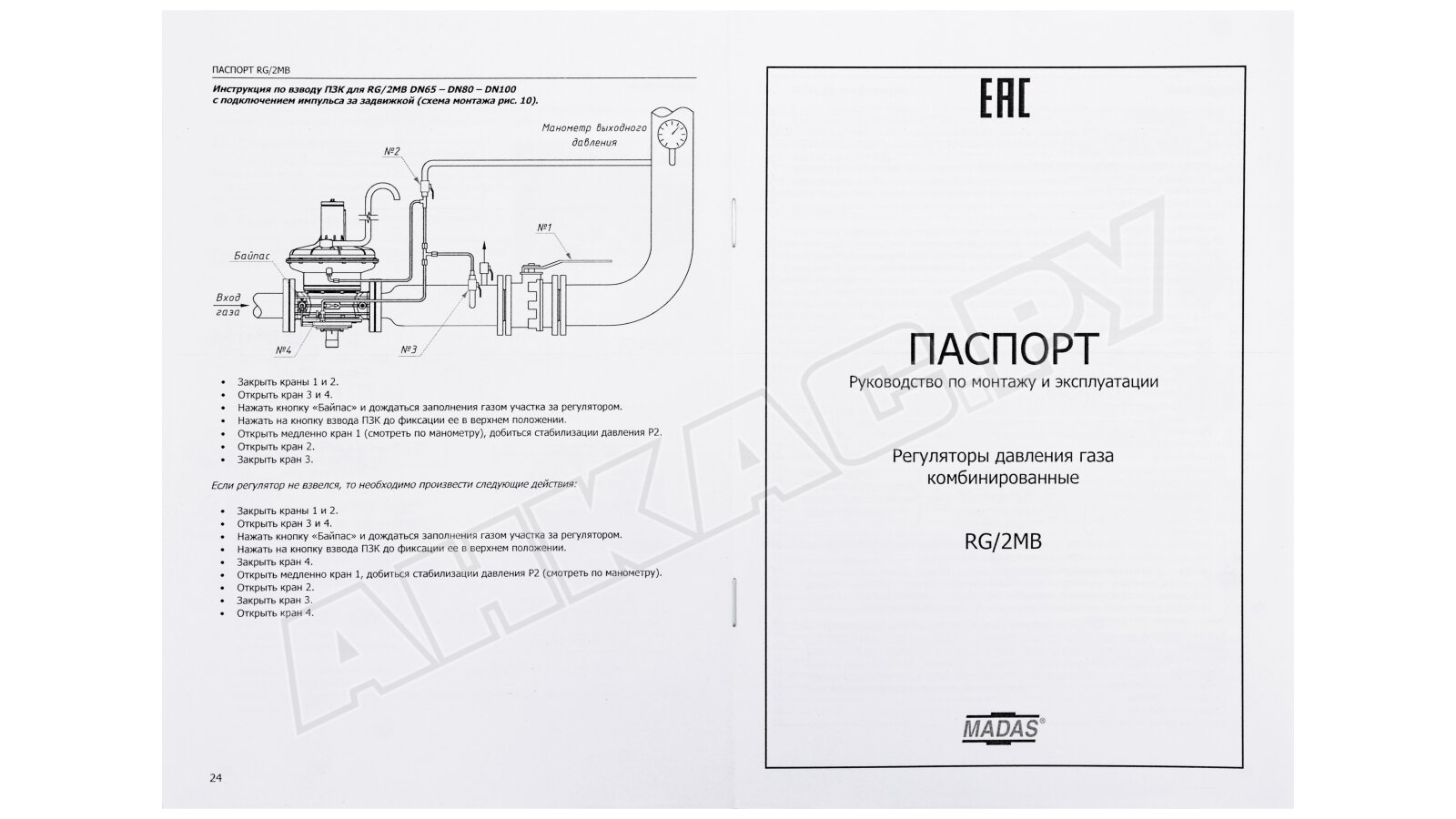

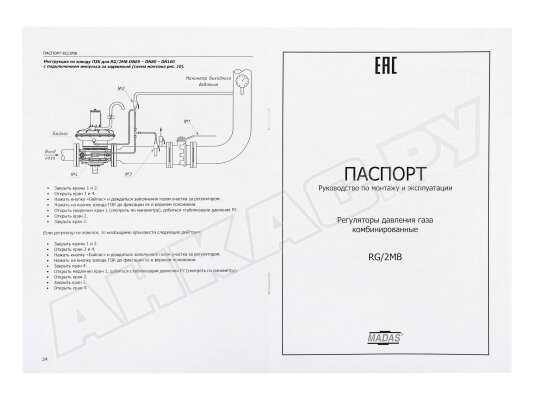

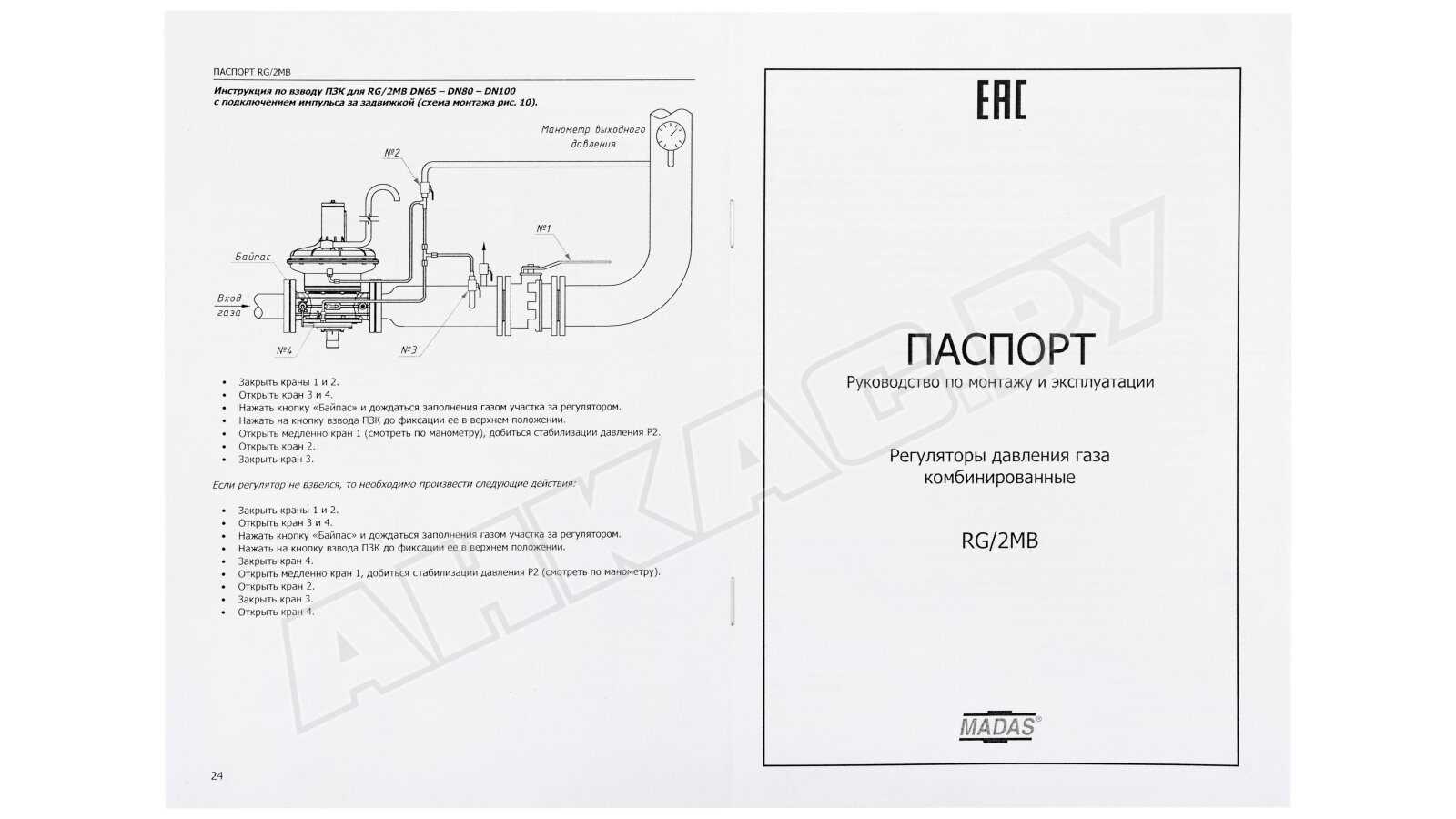

Установка

Регулятор может эксплуатироваться в зонах 1 или 2 взрывоопасности как внутри помещений, так и на открытом воздухе, при условии защиты от попадания атмосферных осадков (установка под навесом, козырьком и пр.). Конструкция не рассчитана на размещение в местах с агрессивной средой, разрушающей сталь, алюминий, каучук.

Допускается горизонтальный (преимущественно, вверх пружиной) и вертикальный монтаж. При размещении регулятора в других положениях, кроме рекомендуемого, сокращается срок службы регулятора.

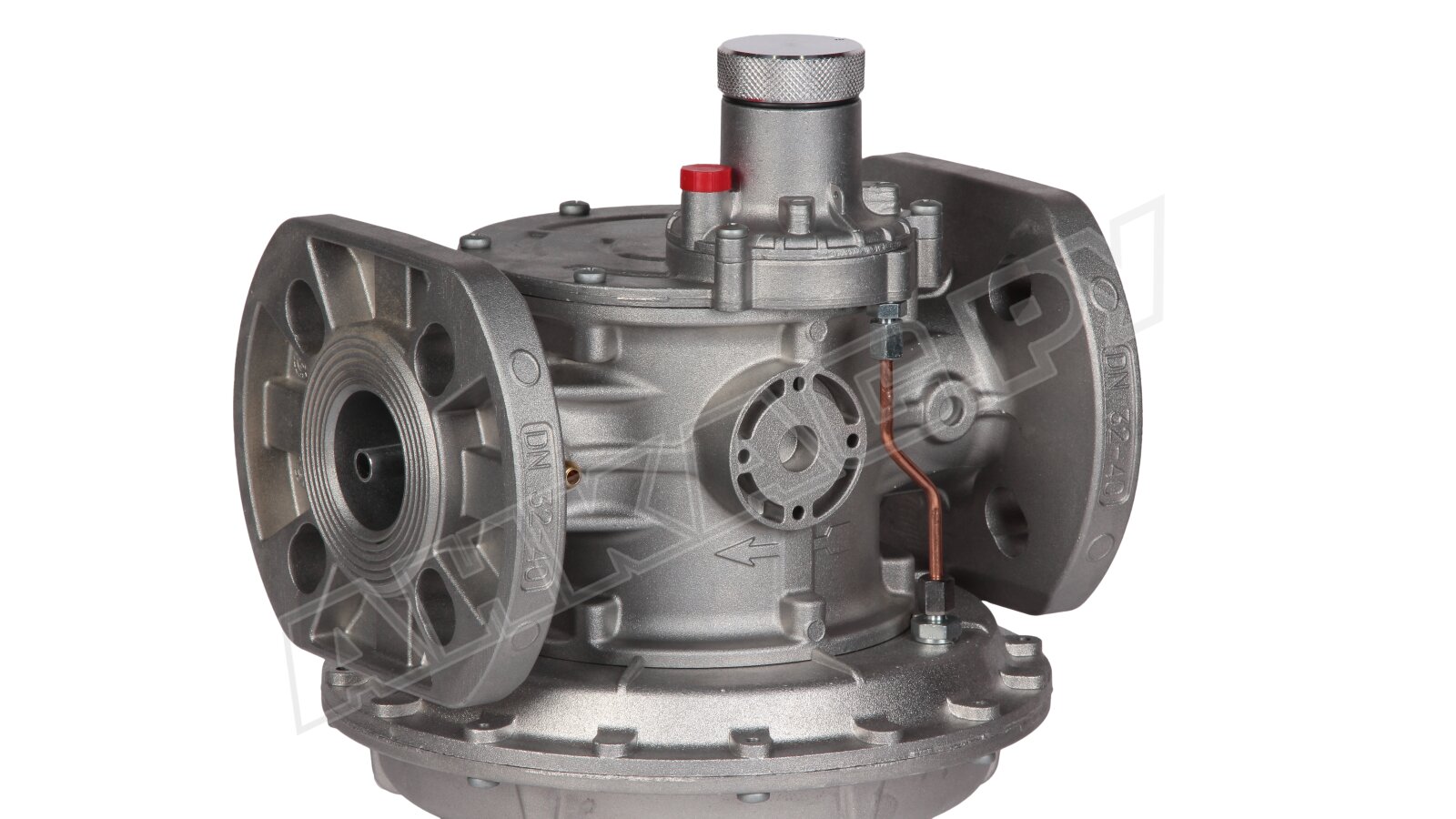

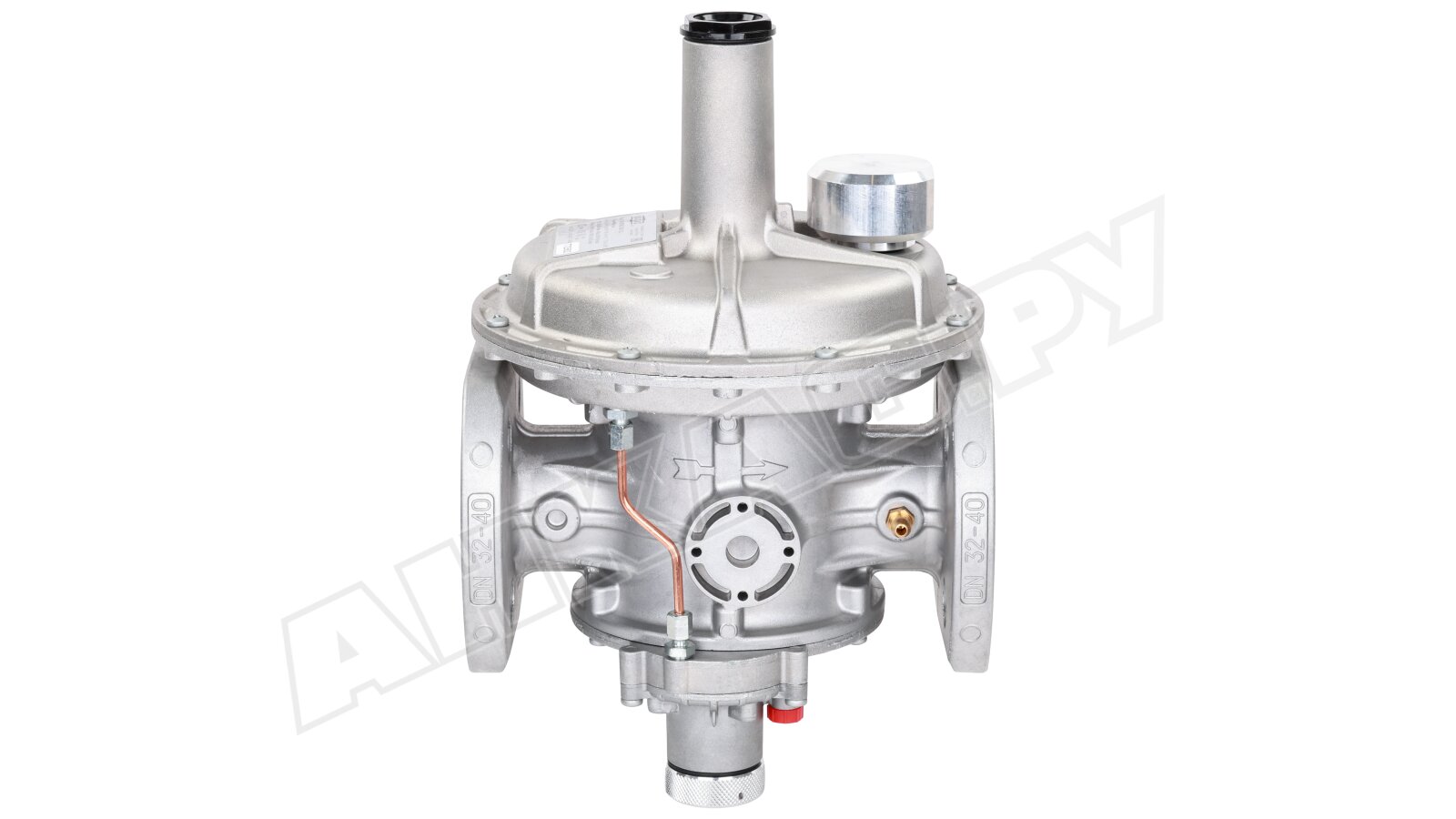

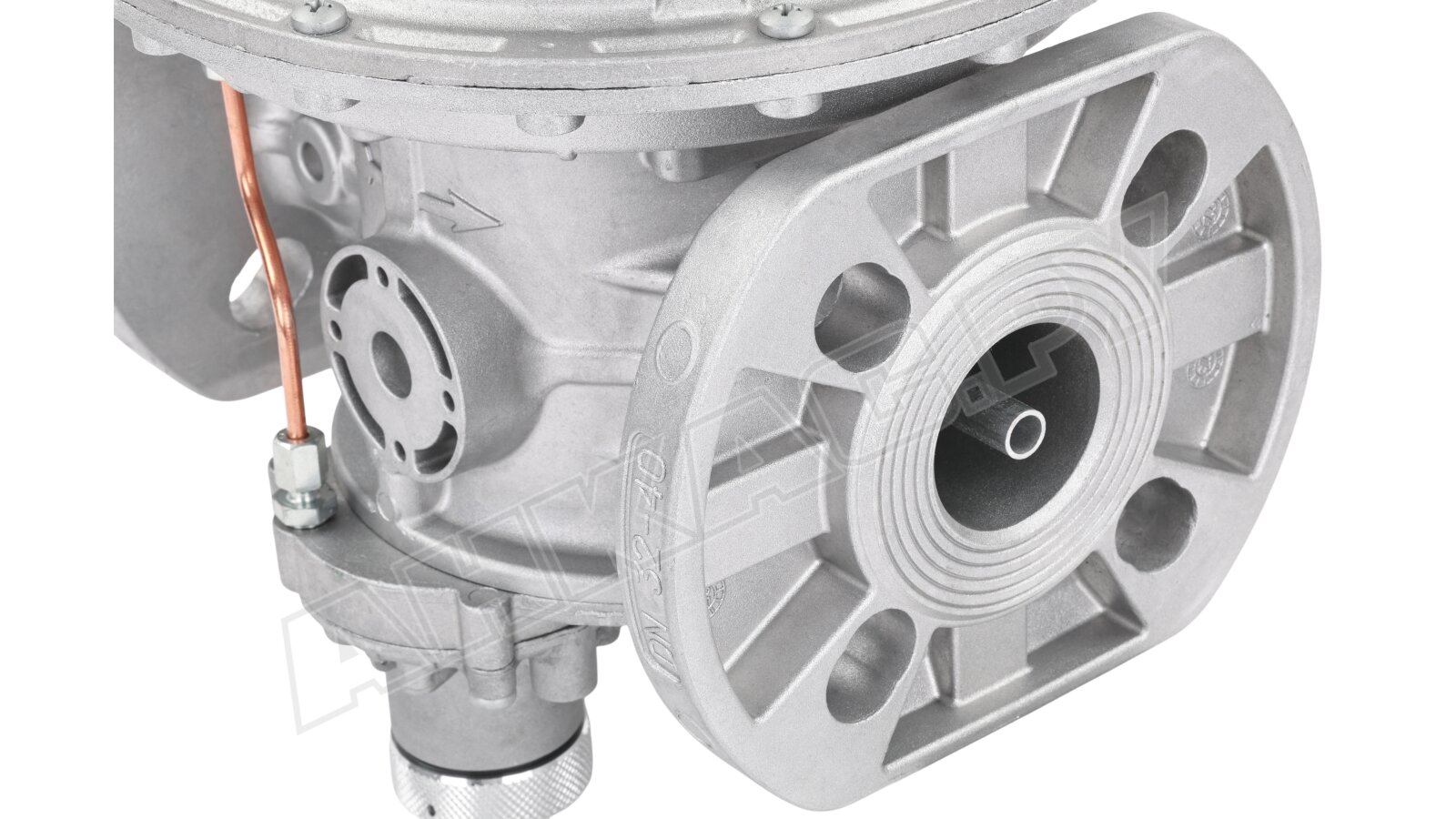

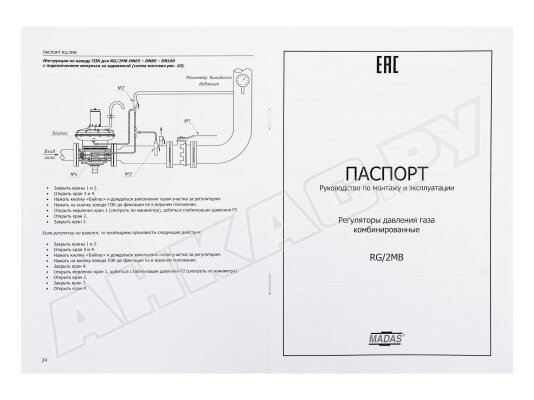

На корпусе предусмотрена стрелка, указывающая направление движения потока для правильной сборки регулятора. Для корректной настройки выходных параметров давления необходимо подключить манометр. После установки регулятора выполняется проверка герметичности системы.

Применение

Регулятор давления Madas RB используется в промышленных и технологических установках редуцирования высокого давления газа. Востребован на газорегуляторных пунктах, станциях газораспределения и других объектах газоснабжения.

Техобслуживание

Два раза в год выполняются замеры выходного давления регулятора и давления срабатывания ПЗК и ПСК. Замена нагружаемых деталей осуществляется каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружина).

Достоинства:

• стабильное давление подачи газа;
• встроенные защитные устройства (ПЗК и ПСК);
• быстродействие ПЗК, время срабатывания не более 1 сек.;
• исполнение для низкотемпературной эксплуатации;
• установка в горизонтальный и вертикальный трубопровод;
• возможность уличного размещения;
• 24 месяца гарантийного обслуживания;
• 40 лет службы при своевременном ТО.

Купить регуляторы давления газа Madas RB можно со склада и под заказ. В серию комбинированных устройств входят модификации с фланцевым и резьбовым соединением, различными диапазонами настройки пружины и комплектацией.
