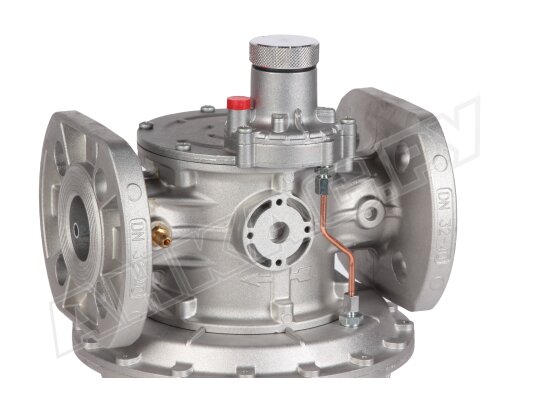

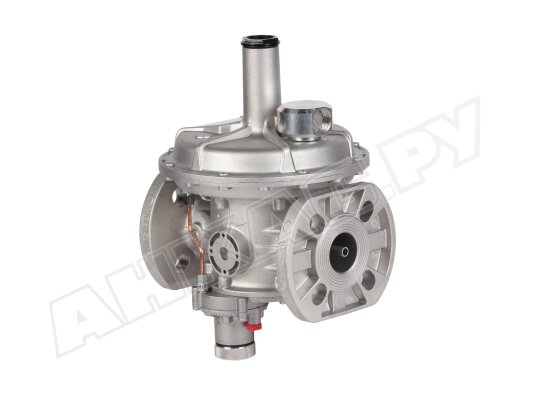

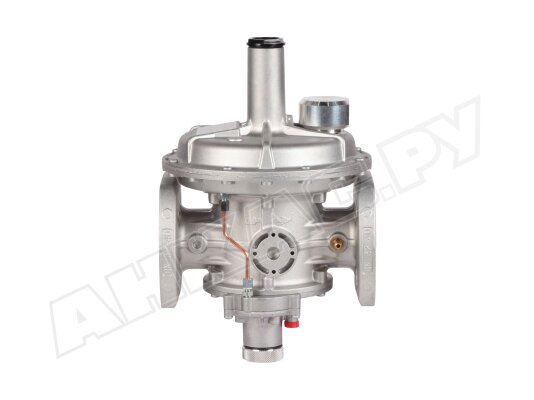

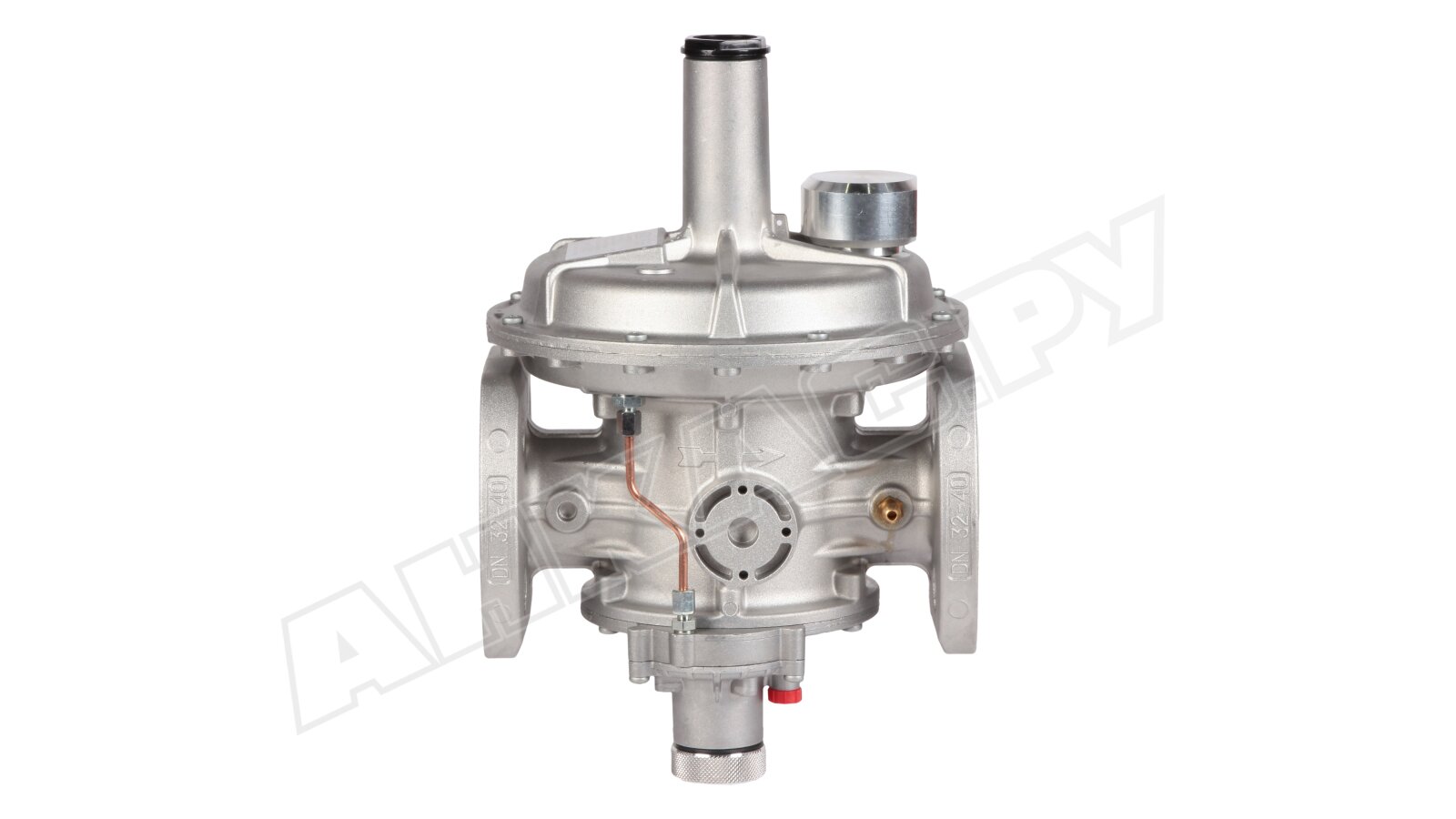

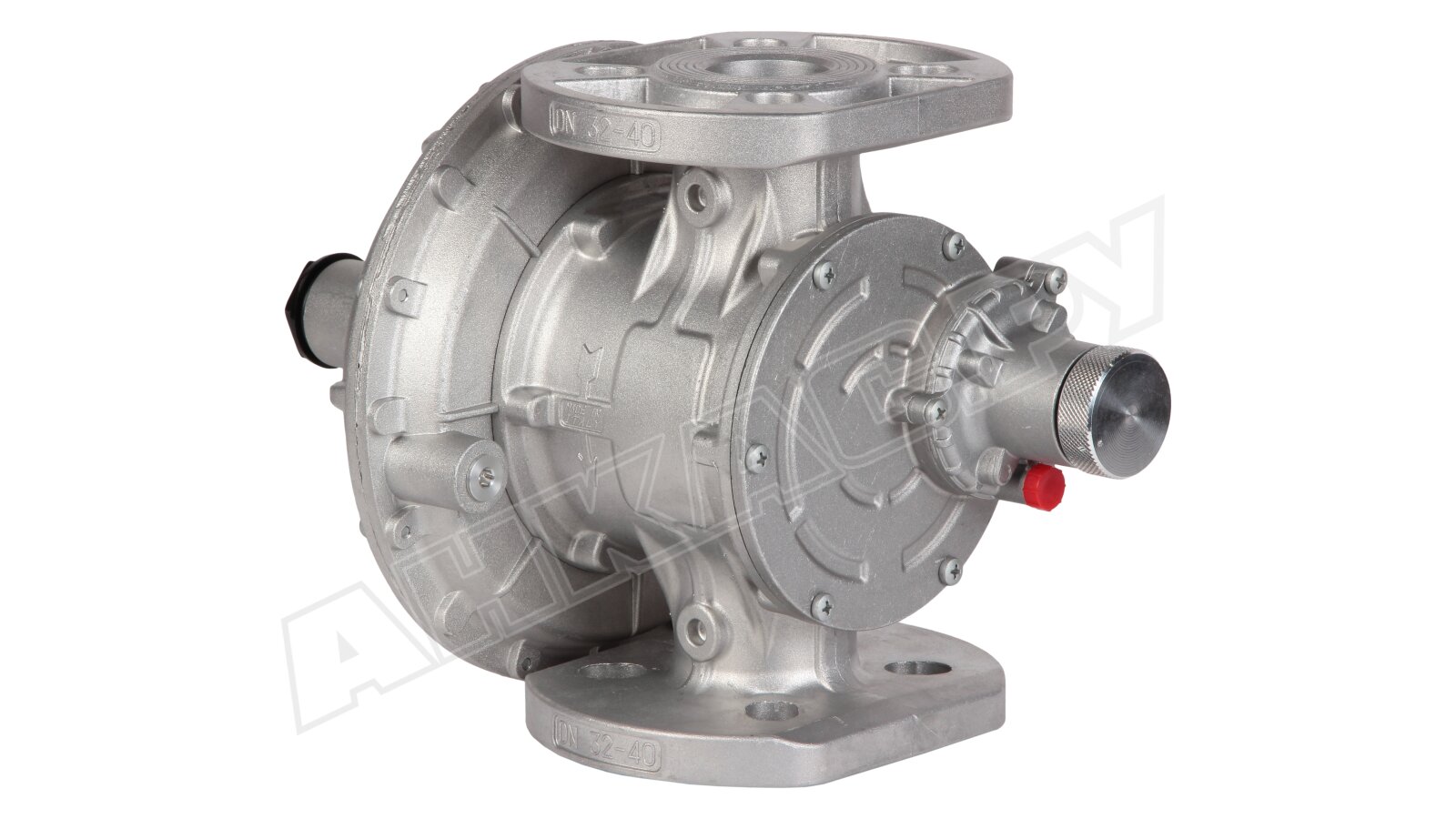

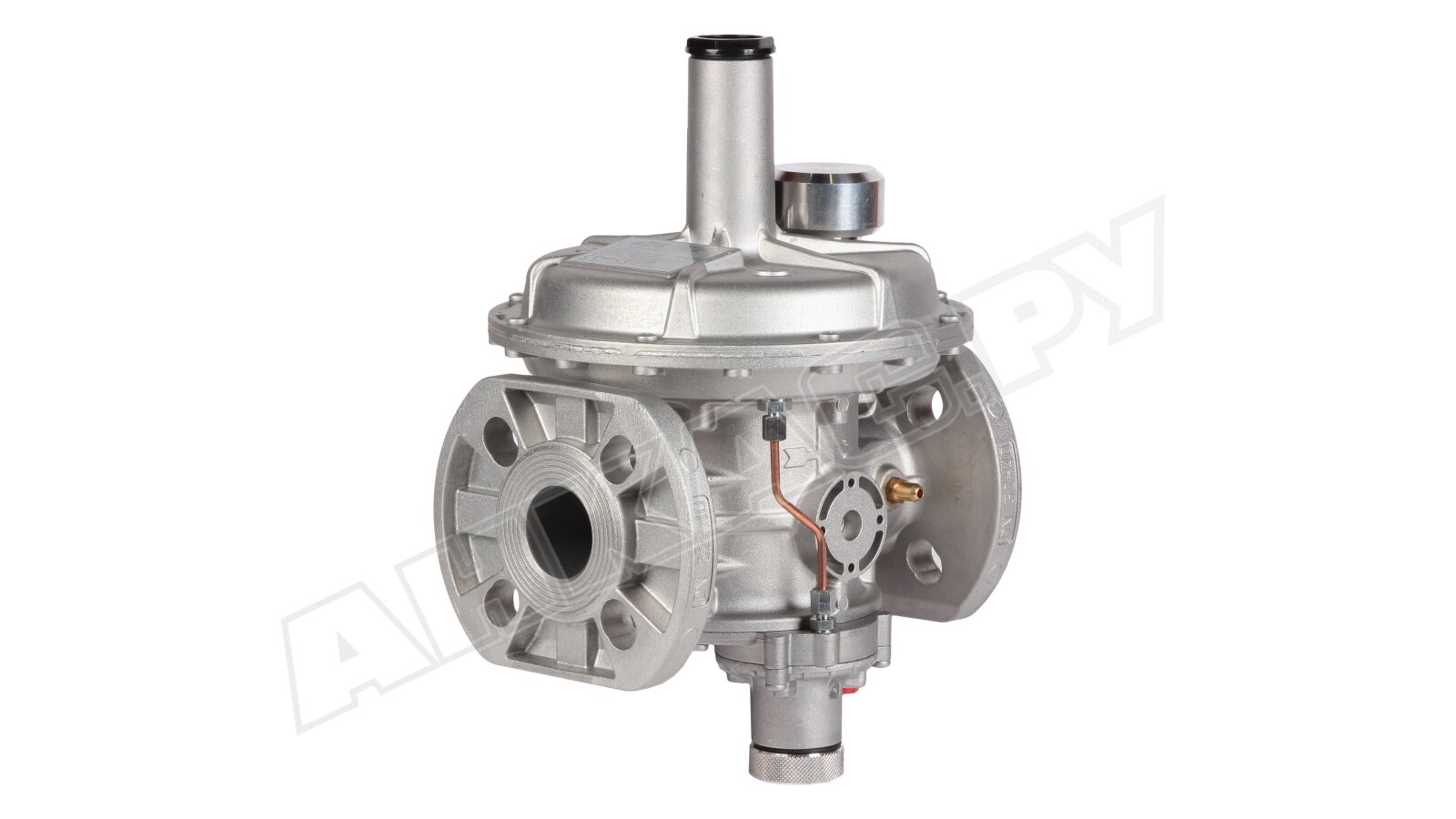

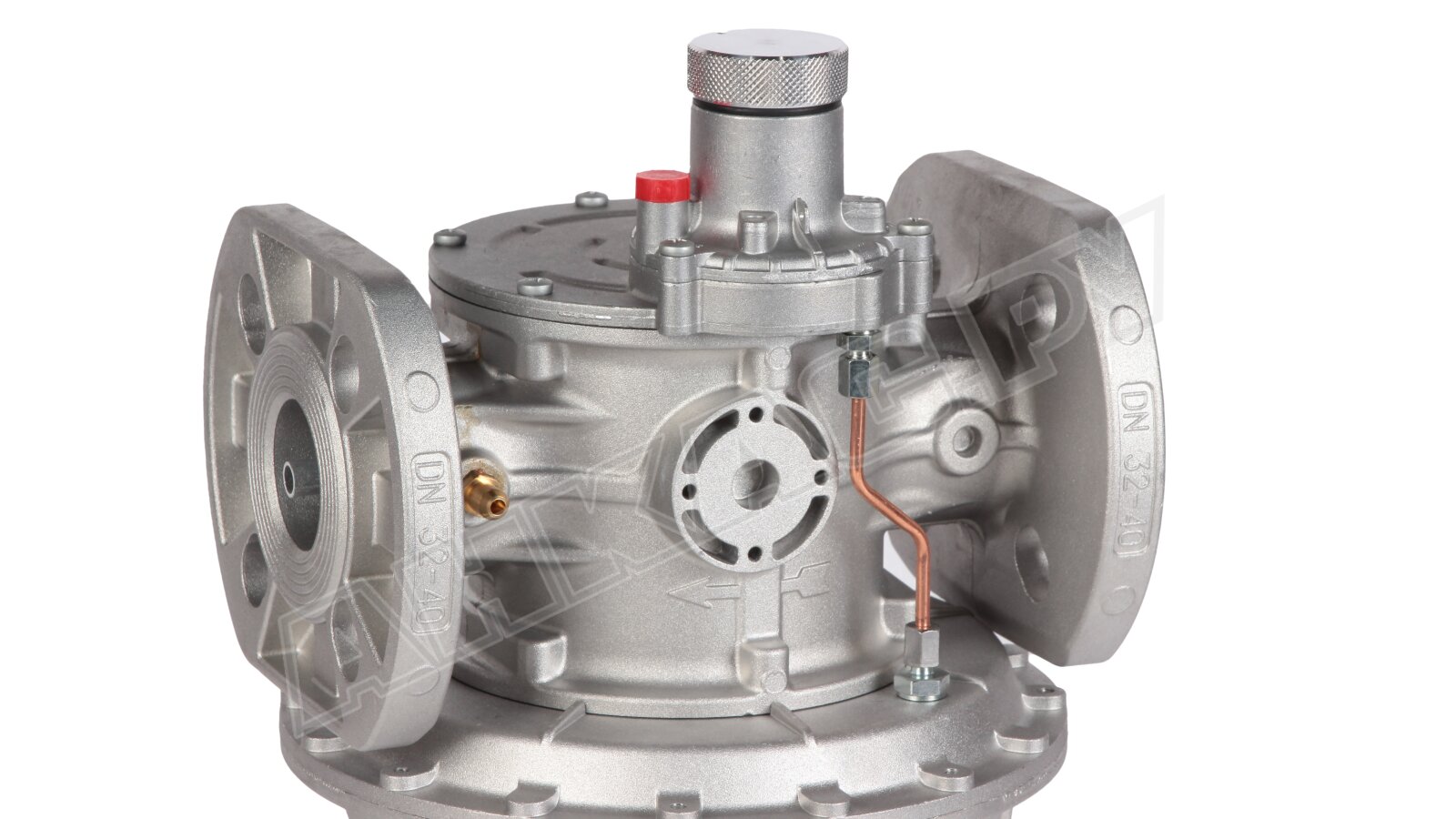

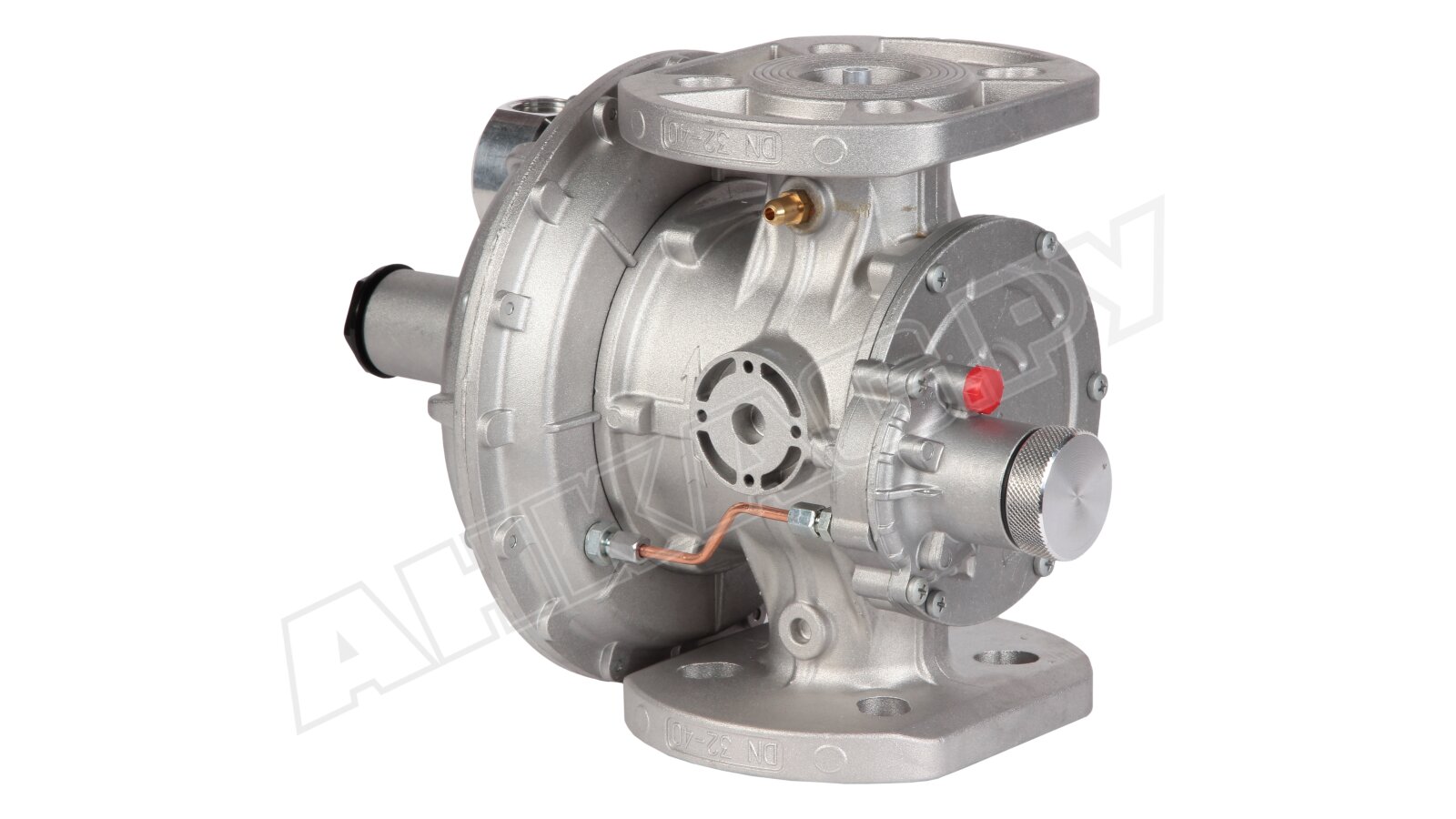

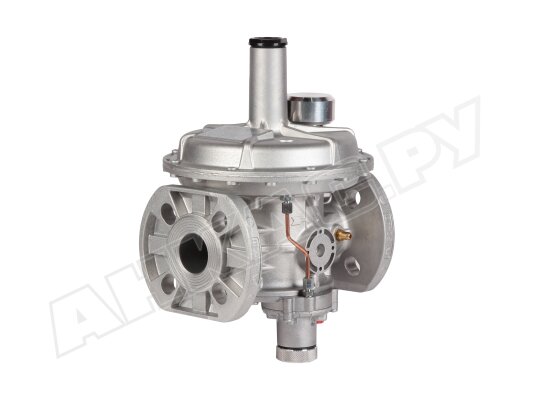

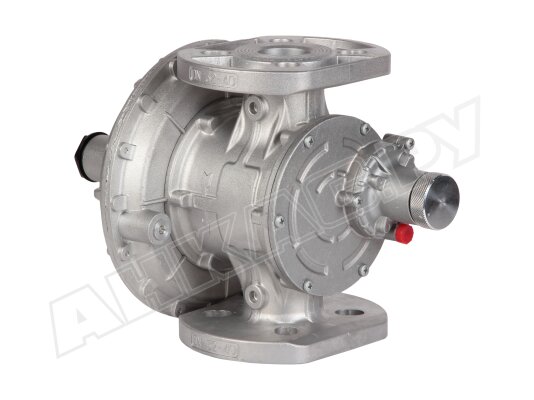

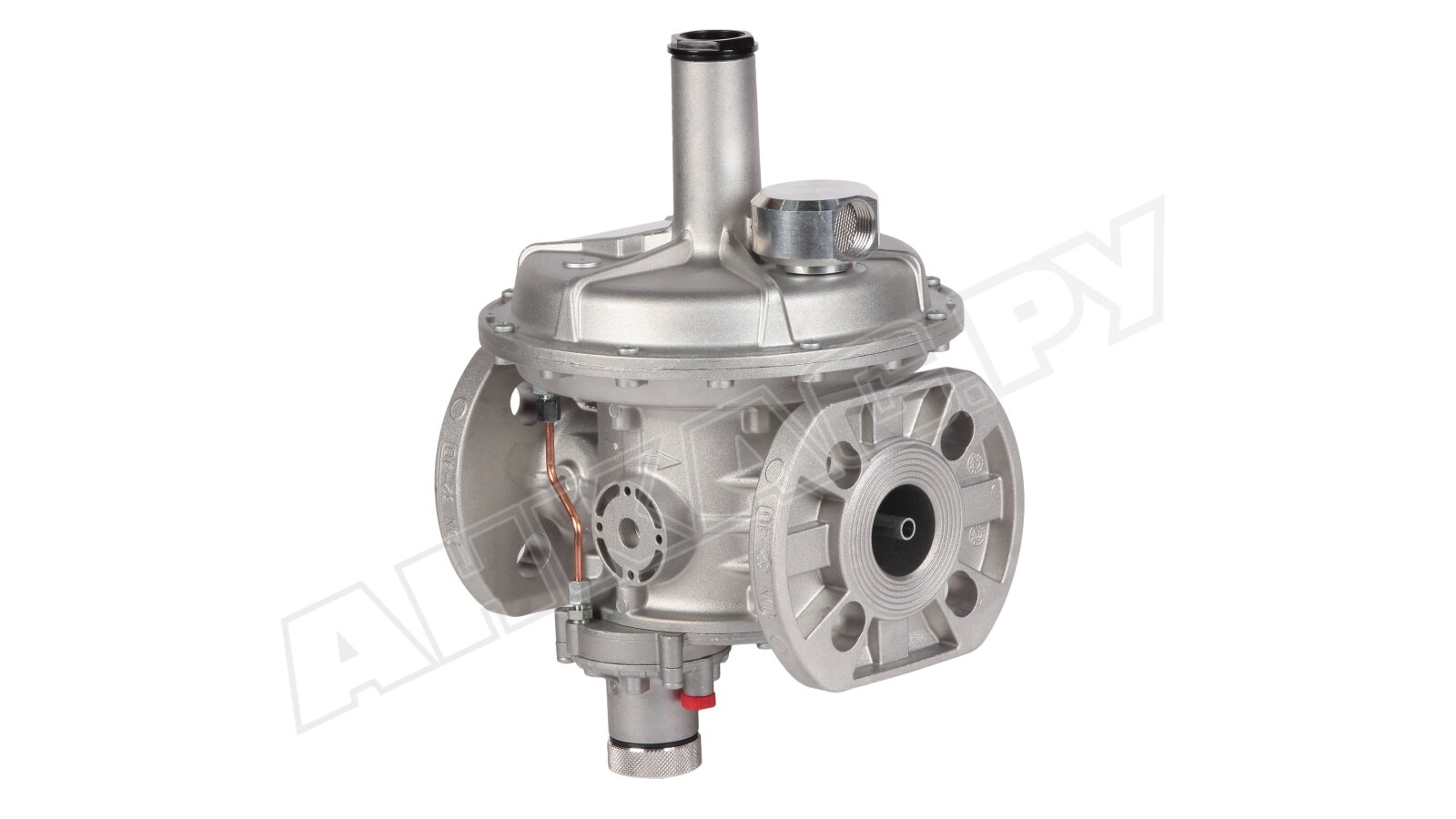

Регулятор давления газа Madas RG/2MBZ DN 40 FL, RB40Z R120

Регулятор давления газа Madas RB40Z R120 отвечает за безопасное понижение высокого давления до необходимого значения с учетом настройки при изменениях входного давления и/или расхода. Компенсированный затвор способствует высокой точности регулирования, в том числе при резких и непредвиденных колебаниях давления в газовой магистрали. Регулятор прямого действия входит в линейку комбинированных устройств с дополнительными защитными клапанами. Рассчитан на давление газа на входе до 6 бар.

Особенности

Регулятор давления Madas RB40Z оснащен:

• предохранительным запорным клапаном (ПЗК), прерывающим подачу газа при выходе давления за допустимые границы, а также при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для отвода избыточного давления при превышении заданного значения.

После срабатывания ПЗК повторный запуск регулятора выполняется вручную после устранения причин сбоя.

В местах с недостаточной вентиляцией требуется предусмотреть вывод газа, стравленного сбросным клапаном, из помещения.

Виды газа

Комбинированный регулятор давления может использоваться для метана, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих госстандарту 5542-87. Версии для биогаза предоставляются по запросу, после уточнения состава газа.

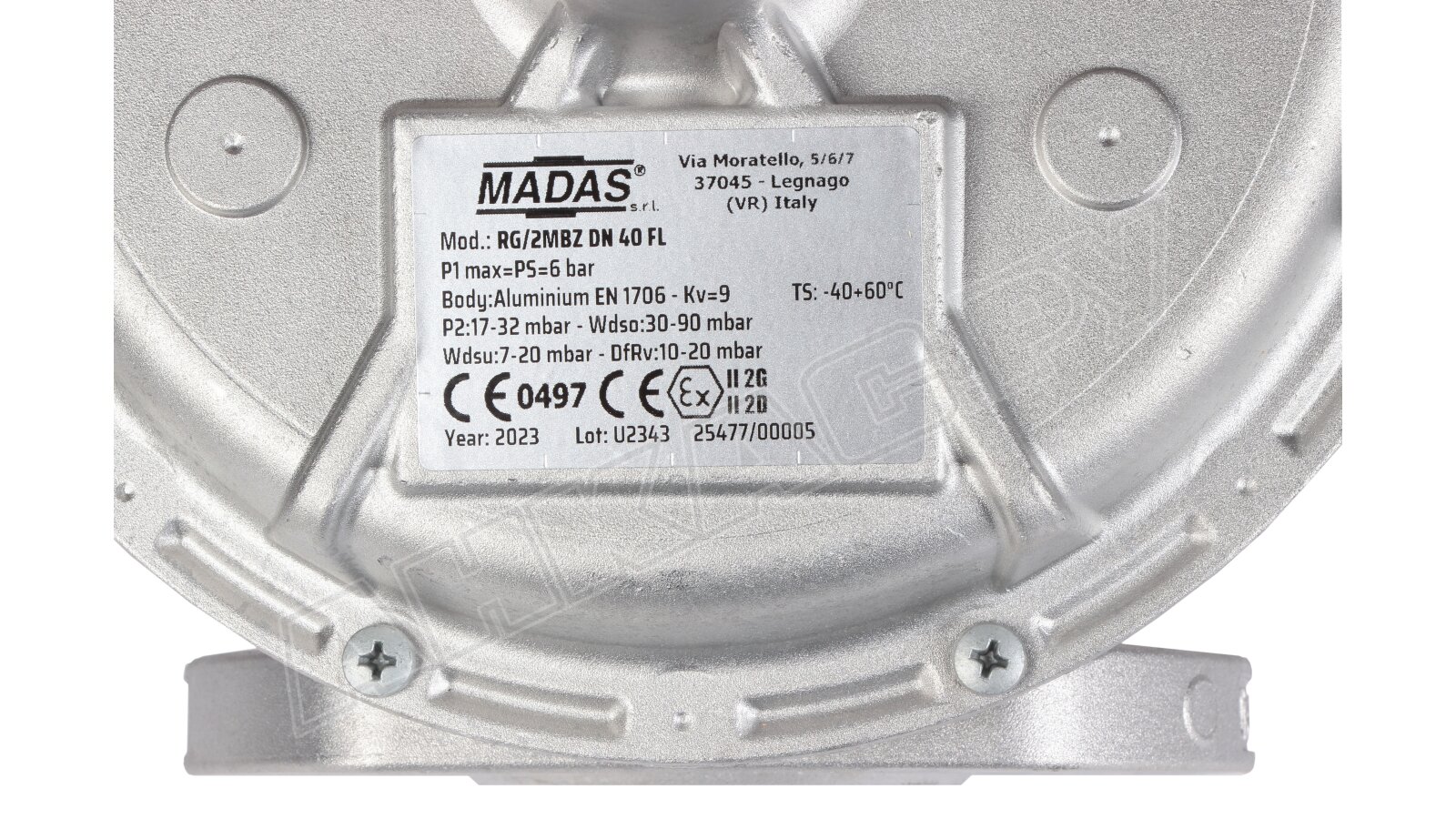

Основные параметры:

• максимальное давление на входе в регулятор: 6000 мбар;
• настройка исходящего давления в диапазоне 17-32 мбар;
• настройка ПЗК: 7-20 мбар/ 18-50 мбар;
• диапазон срабатывания ПСК: 19-72 мбар;
• сертификация по EN 88-2, класс «А» герметичности;
• пропускная способность: не менее 0,1 нм3/ч;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• время срабатывания ПЗК при достижении установленных параметров: < 1 сек.;
• установка в систему на фланцы DN 40;
• прямое (линейное) соединение;
• температурный диапазон (внешняя среда): -40...+60 °C;
• опционально: индикатор положения ПЗК для вывода на пульт управления;
• контроль рабочих параметров и пределов ПЗК, ПСК не реже 2 раз в год;
• заменяемые комплектующие: рабочая мембрана, мембрана ПЗК, пружины;
• эксплуатационный ресурс регулятора: 40 лет.

Требования к месту эксплуатации

Регулятор давления газа подходит для установки в зонах 1 или 2 взрывоопасности по ГОСТ. Размещается в помещениях и на открытом воздухе под навесом/ козырьком во избежание попадания атмосферных осадков, УФ-излучения, обледенения. Нельзя эксплуатировать регулятор в местах, где окружающая среда воздействует агрессивно на материалы конструкции.

Монтаж регулятора

Допустимое положение в системе: горизонтальное или вертикальное. Оптимально размещать пружину вертикально вверх, в других положениях ресурс эксплуатации регулятора сокращается.

Сфера применения

Регулятор давления Madas RB востребован в промышленных и коммунальных установках, потребляющих газ. Встраивается в газорегуляторные пункты, узлы редуцирования давления газа и другое газовое оборудование.

Достоинства:

• стабильные, точные выходные параметры давления с учетом настройки;
• оснащение устройствами безопасности (ПЗК, ПСК);
• компенсация входного давления;
• быстрое срабатывание предохранительно-запорного клапана;
• исполнение для большинства климатических зон;
• возможность уличного размещения;
• вариативность монтажного положения;
• 2-летняя гарантия производителя.

Линейка Madas RB

У нас можно купить регуляторы давления газа для различных задач регулирования давления. В линейке Madas RB представлены модели с фланцевыми и резьбовыми соединениями, различными диапазонами выходного давления, с обычной или усиленной мембраной, индикатором положения ПЗК, с ПСК или без, встроенным шумоглушителем. По отдельному запросу доступны модификации для биогаза и агрессивных газов.
