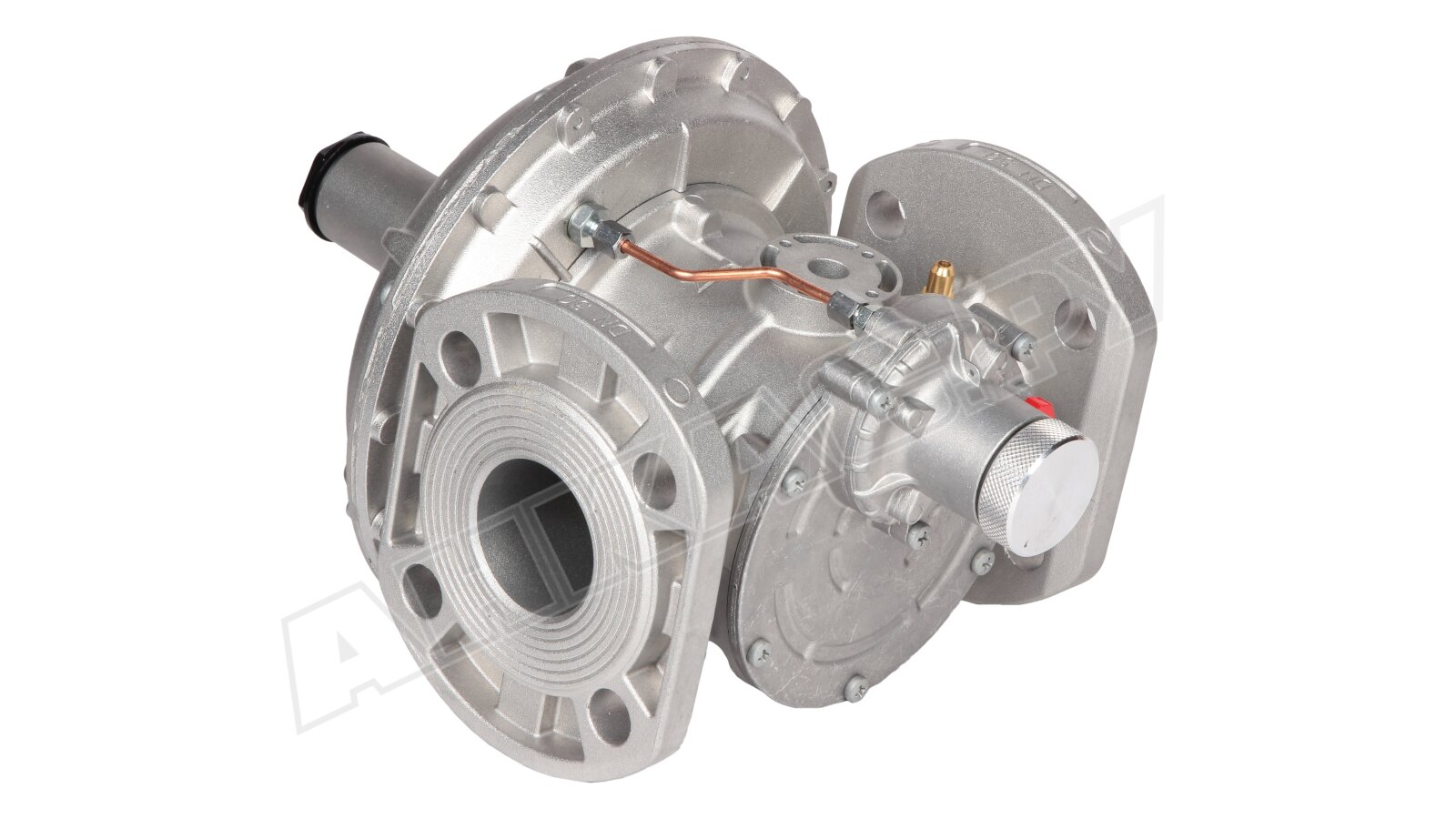

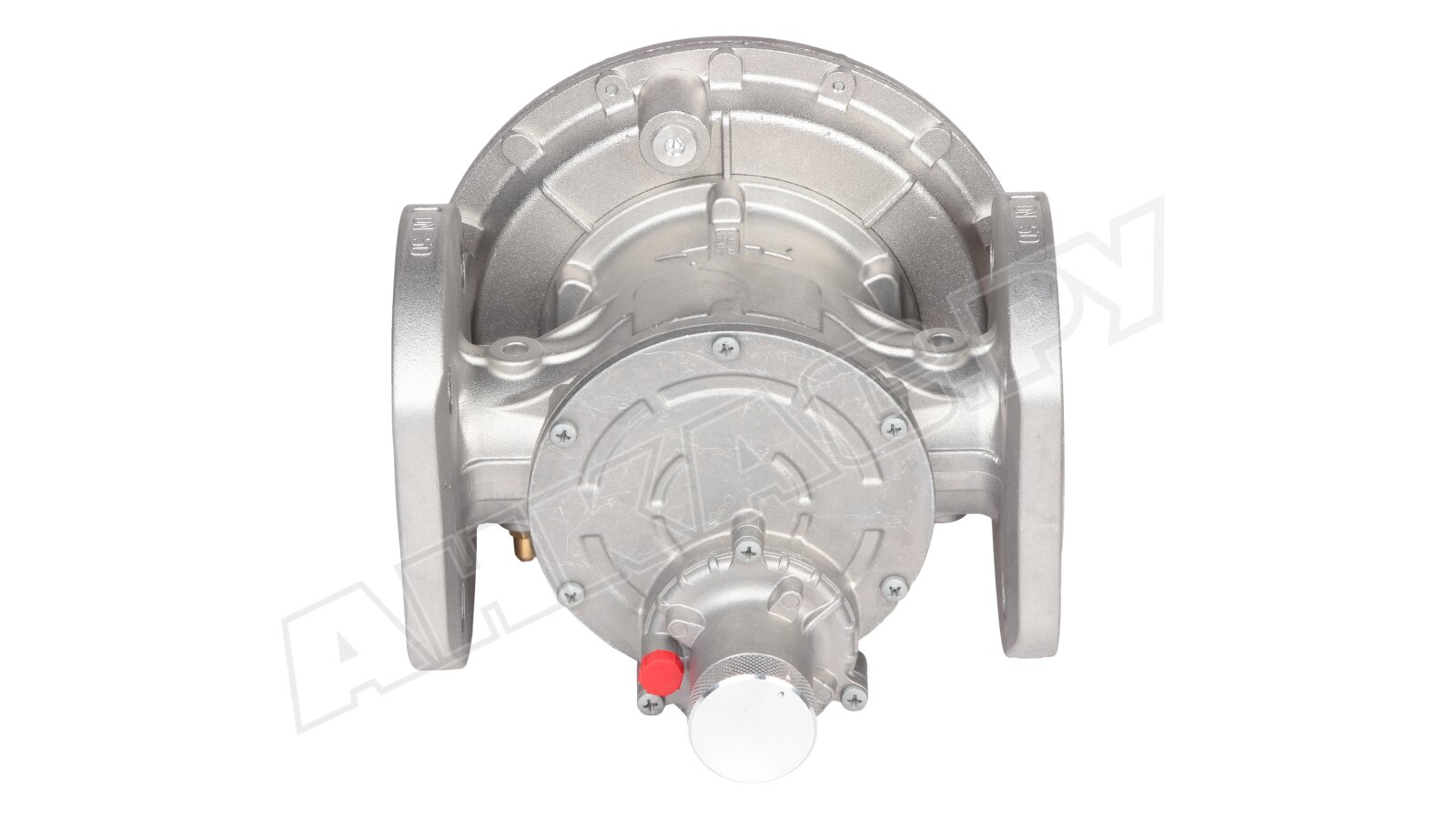

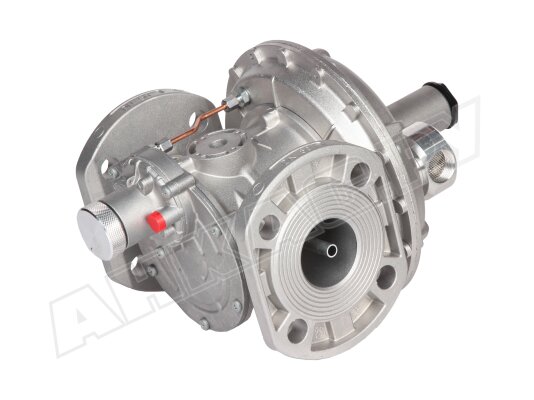

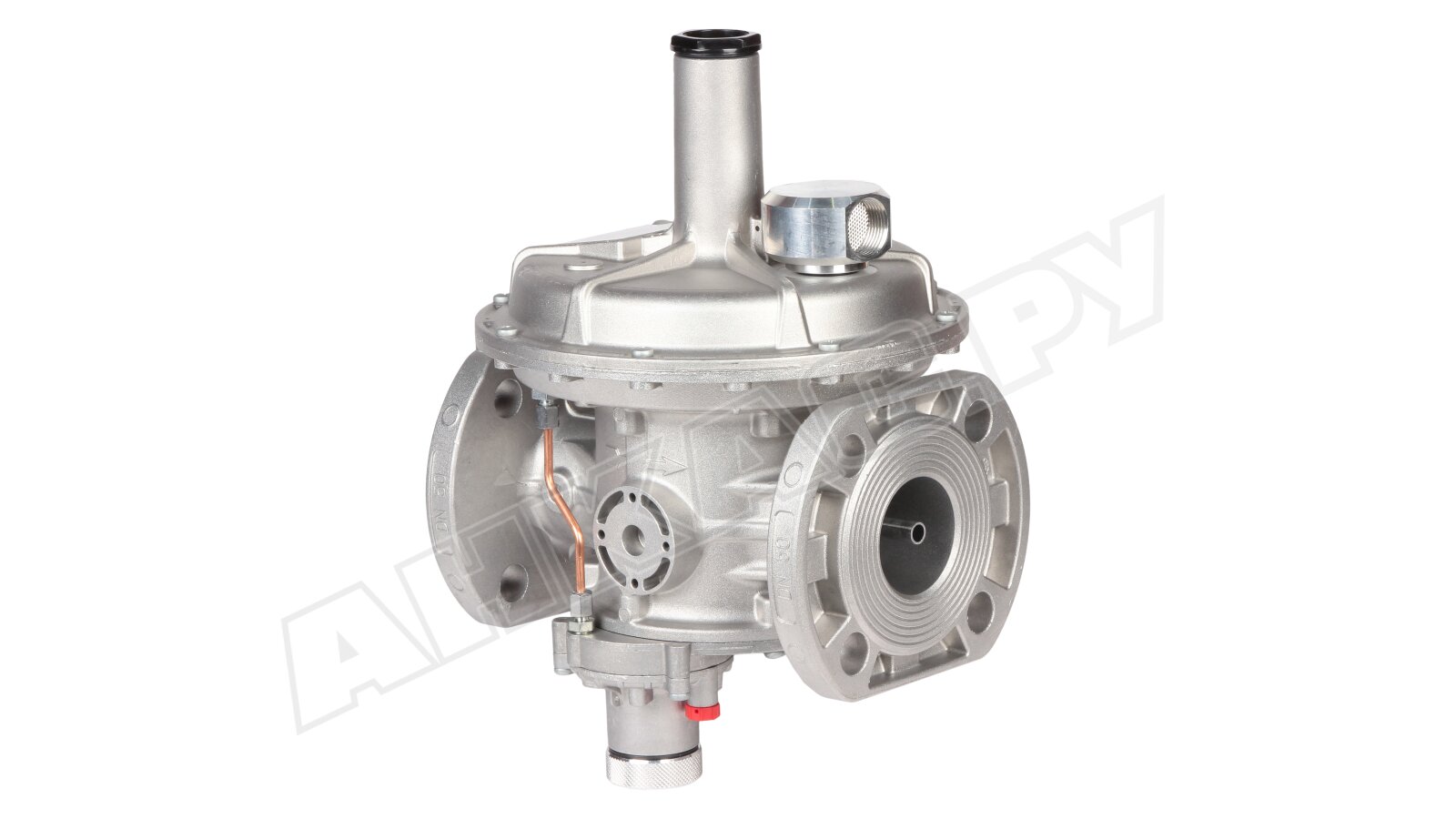

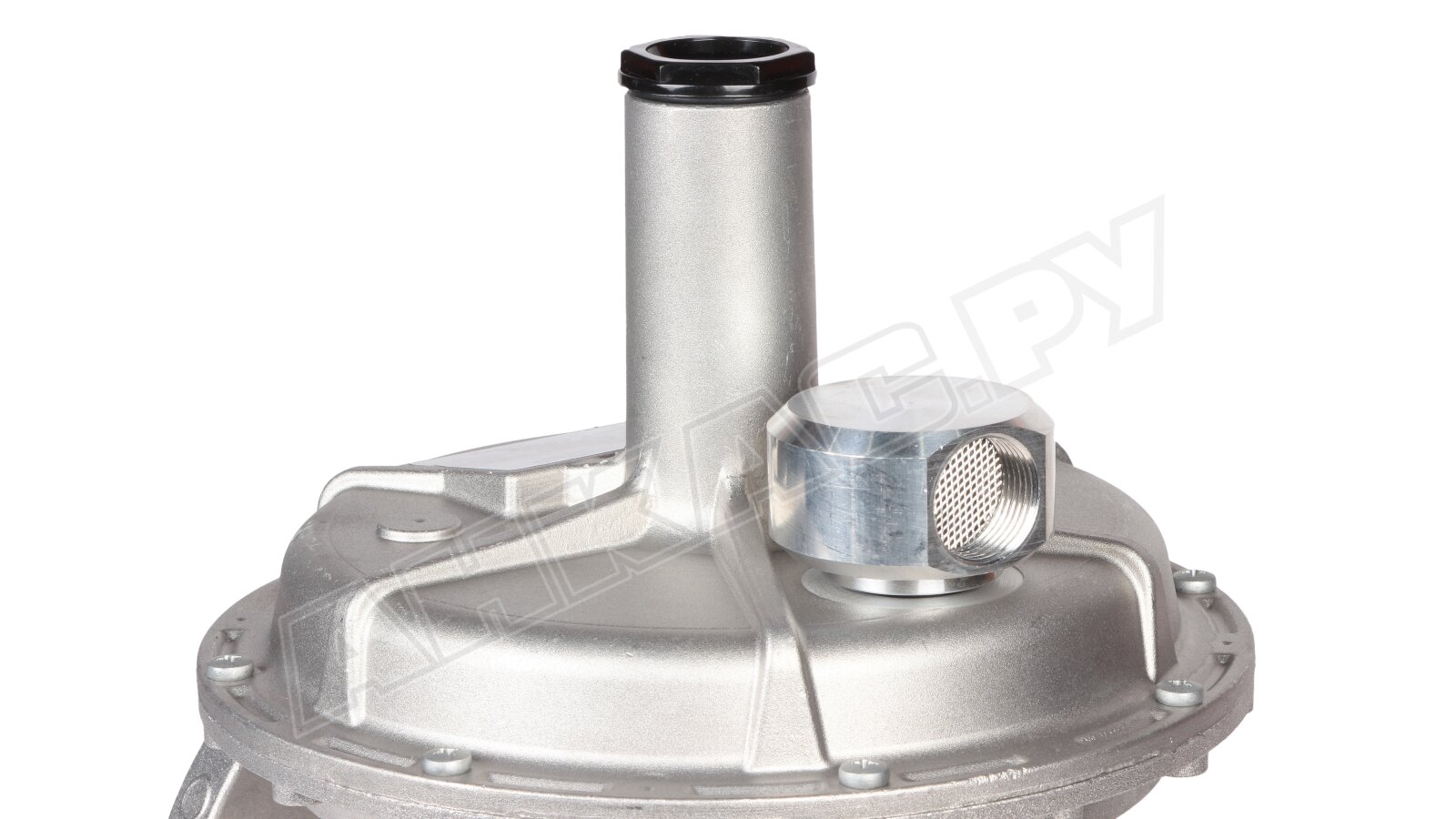

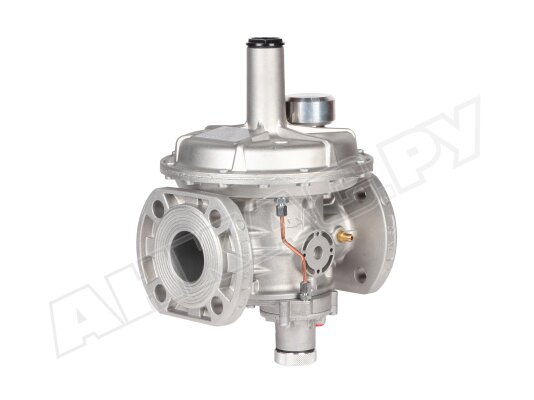

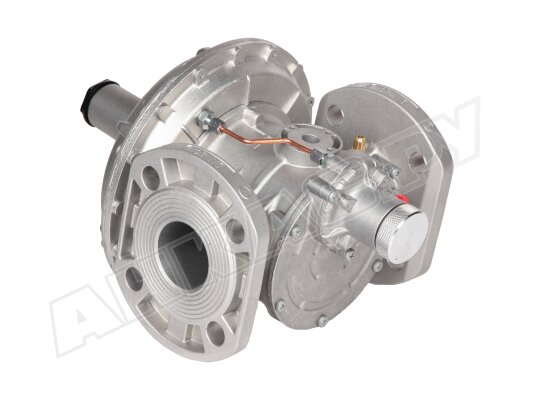

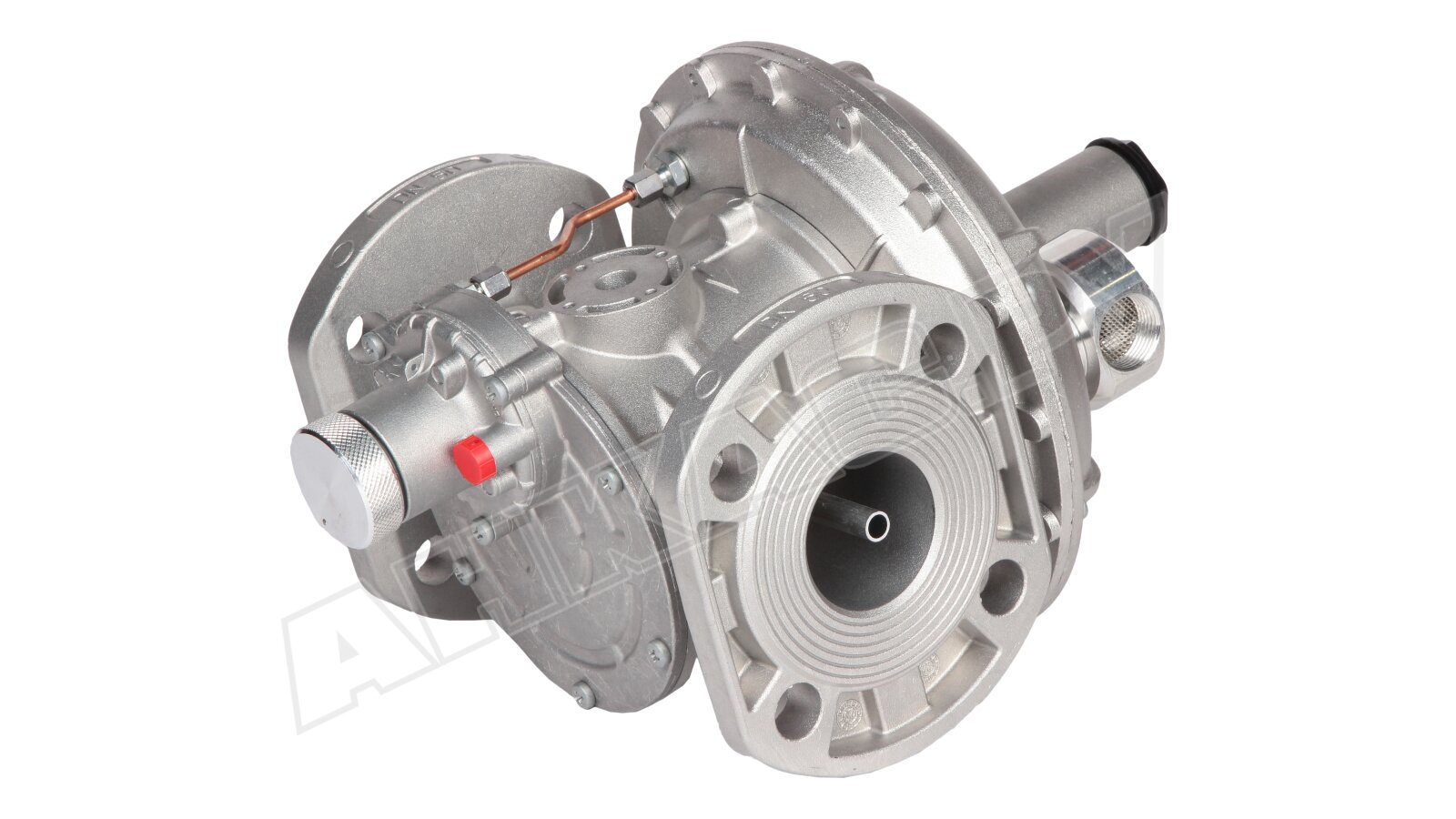

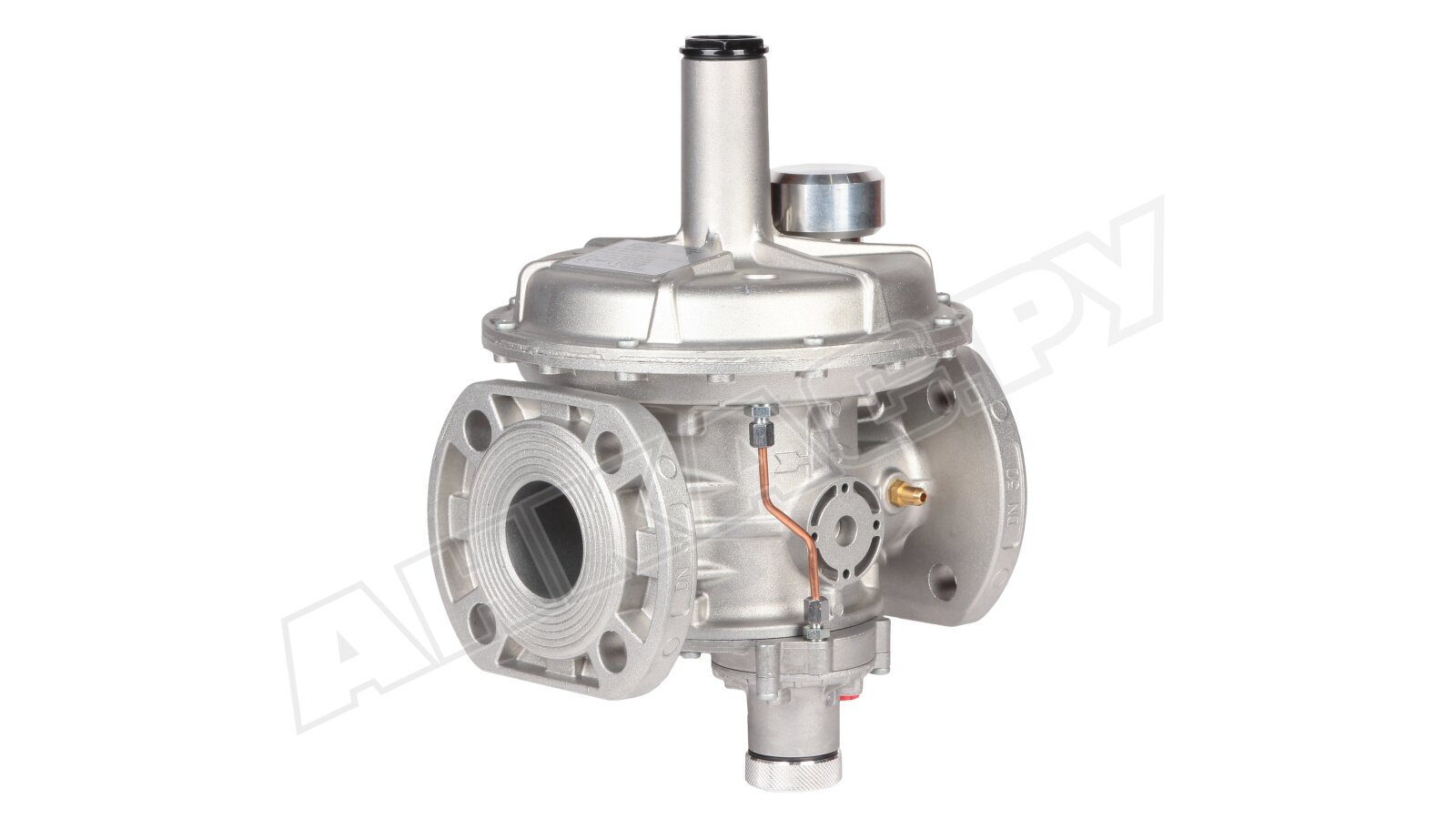

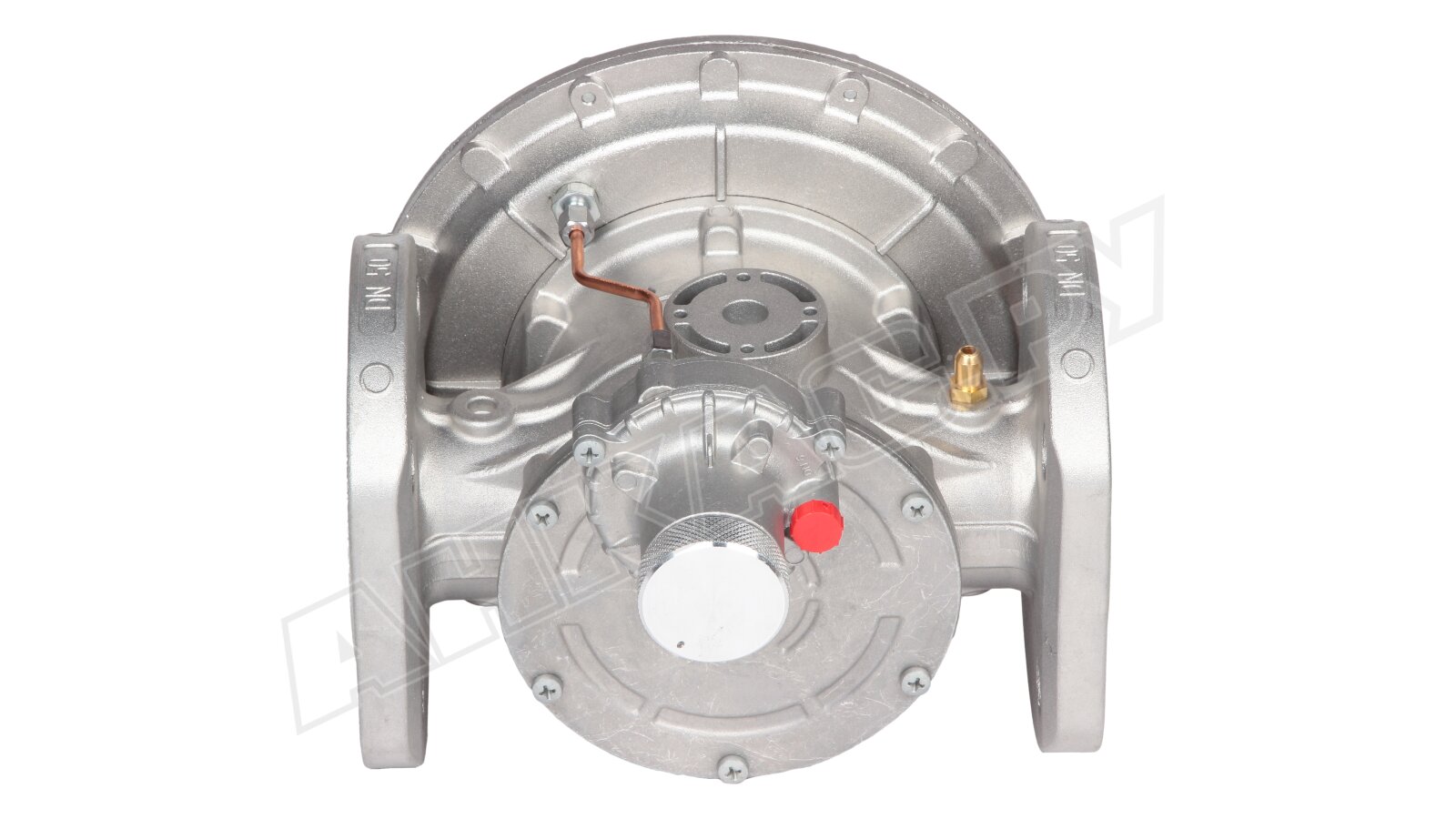

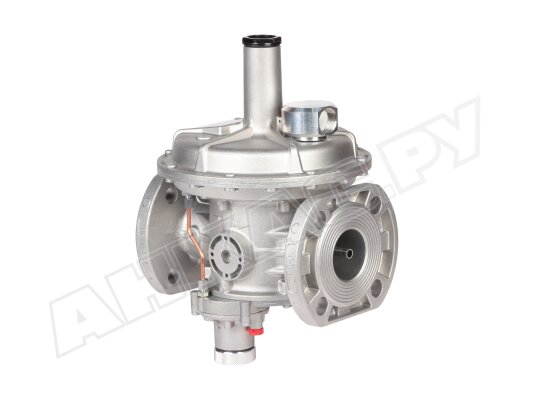

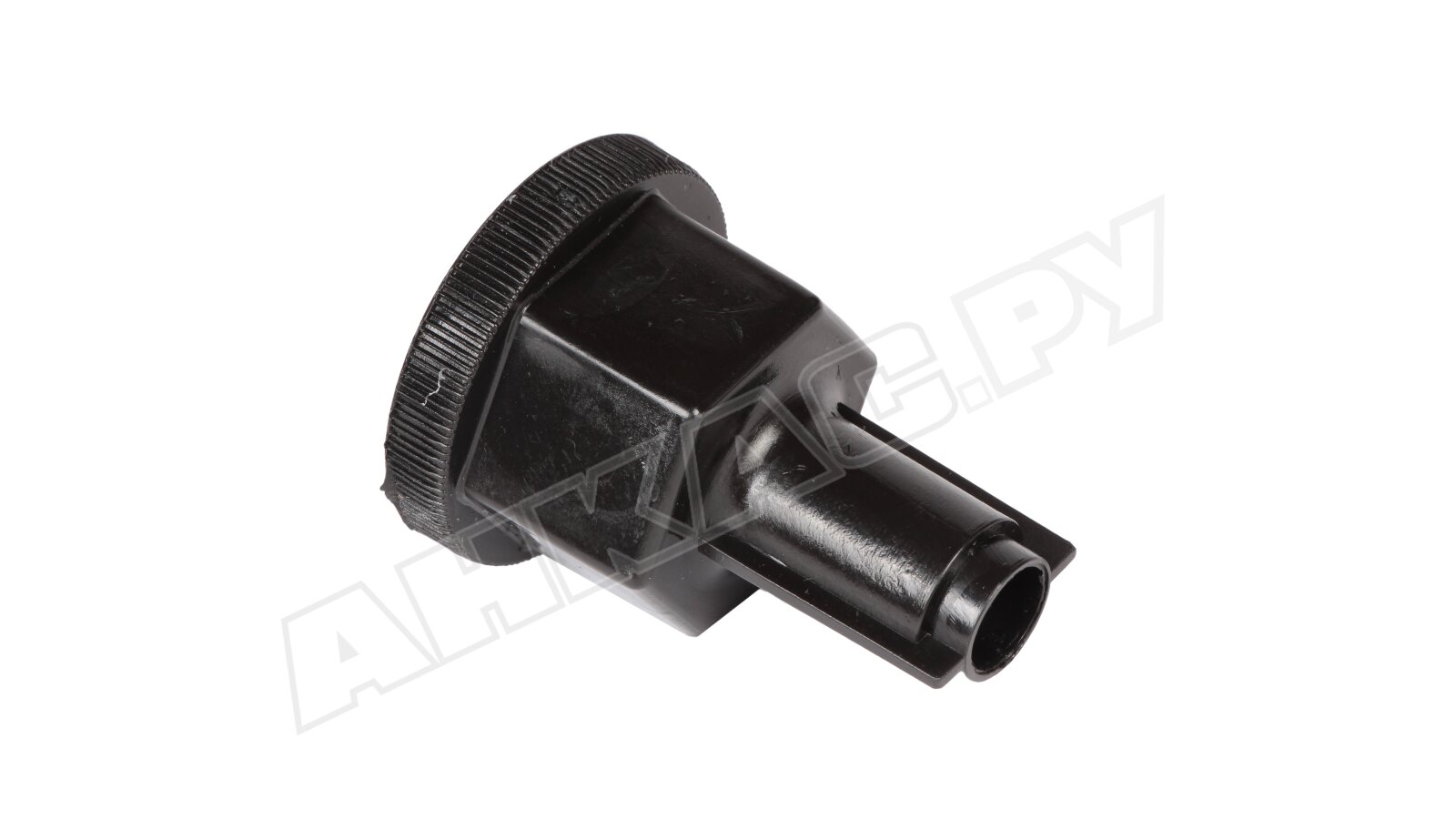

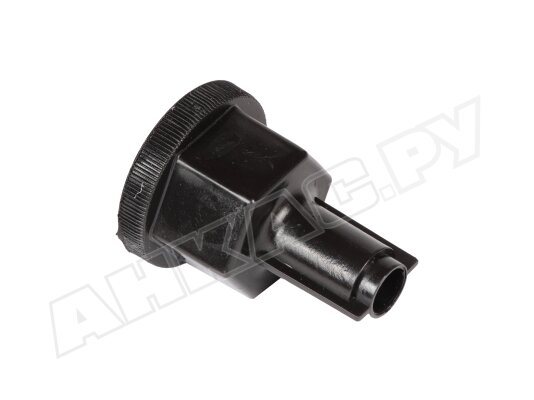

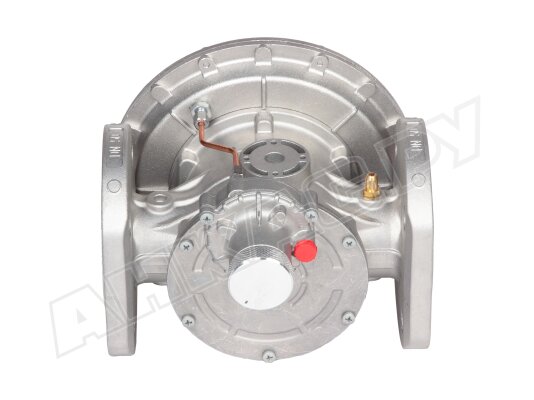

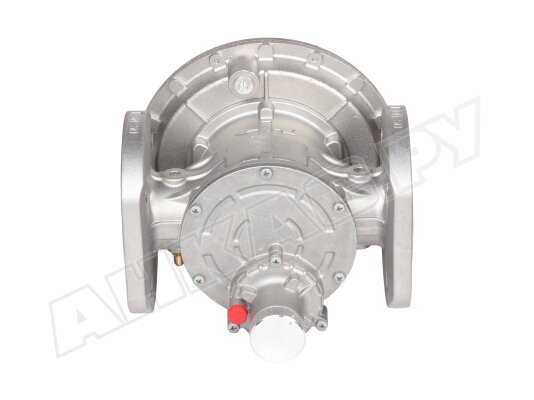

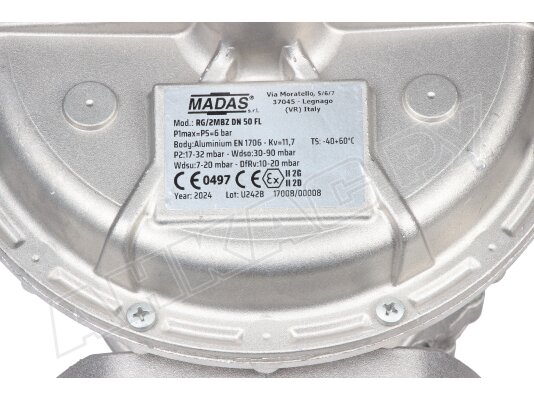

Регулятор давления газа Madas RG/2MBZ DN 50 FL, RB50Z R120

Регулятор давления газа Madas RB50Z R120 предназначен для оснащения промышленных газопотребляющих установок с давлением в главной магистрали до 6 бар. Оснащен дополнительными защитными устройствами: предохранительно-запорным клапаном (ПЗК), срабатывающим на избыточное и недостаточное давление отсечением потока, и предохранительно-сбросным клапаном (ПСК) для стравливания излишнего газа. Регулятор понижает и поддерживает выходное давление на заданном уровне независимо от давления в распределительной сети.

Виды газа

Регулятор давления рассчитан на работу с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими нормам ГОСТ 5542-87. По заявке покупателя доступны модели для биогаза после уточнения состава.

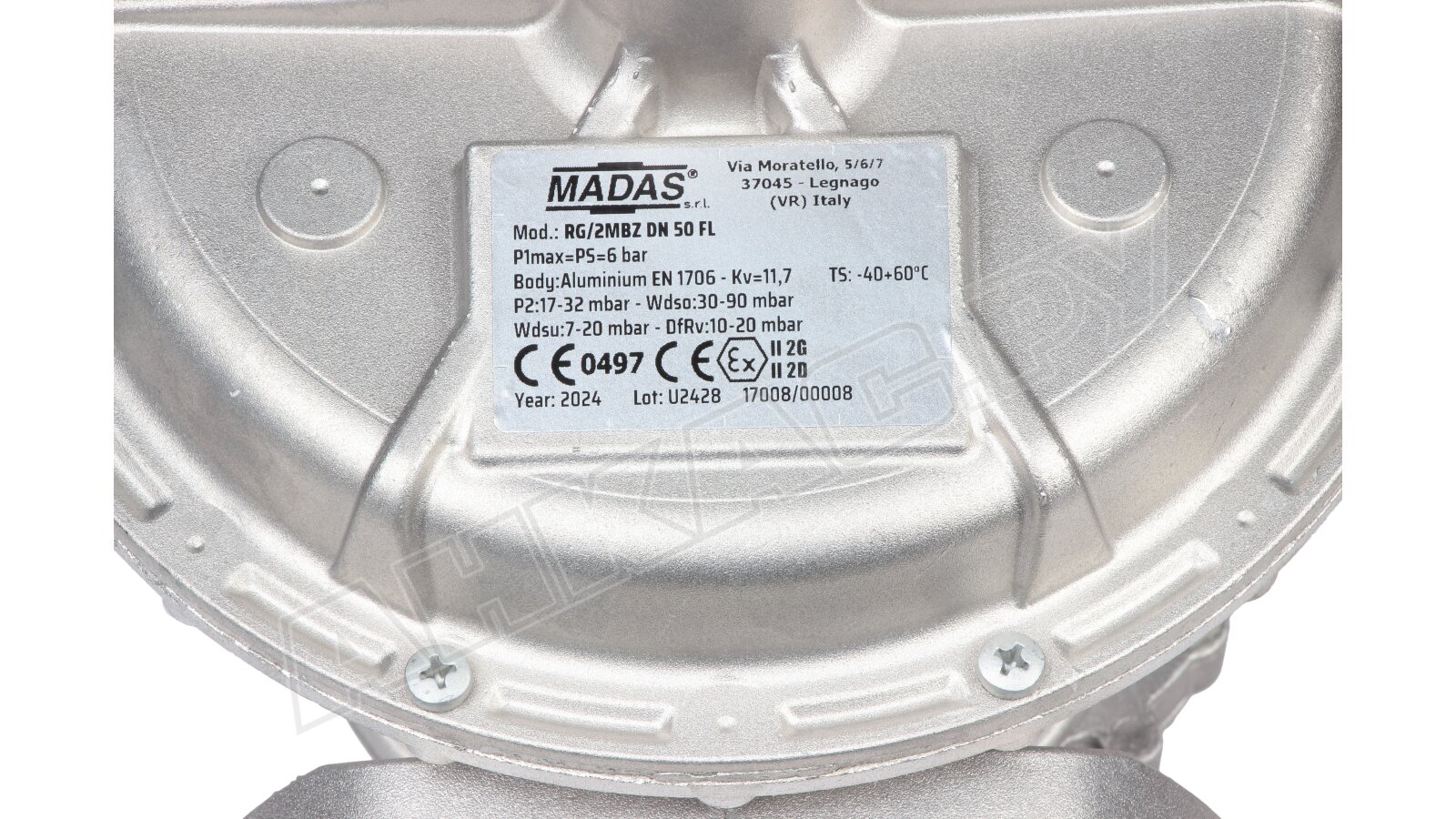

Основные параметры:

• максимально допустимое давление в сети: 6000 мбар;
• доступный диапазон регулировки давления пружины: 17-32 мбар;
• настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
• диапазон срабатывания предохранительно-сбросного клапана: 19-72 мбар;
• работа без утечек, сертификация по стандарту EN 88-2, класс А герметичности;
• минимальная пропускная способность: 0,1 нм3/ч;
• точность срабатывания клапанов ПСК/ ПЗК: ±5%/ ±10%;
• скорость закрытия ПЗК при достижении заданных параметров: < 1 сек.;
• фланцевое присоединение к газовой трубе, размер фланцев DN 50;
• прямое (линейное) соединение;
• допустимые температурные условия (окружающий воздух): -40...+60 °C;
• обслуживание регулятора (контроль выходного давления, работы клапанов) – 2 раза в год;
• заменяемые узлы: рабочая мембрана, мембрана ПЗК, пружины;
• продолжительность службы регулятора: 40 лет.

Комплектация

Комбинированное устройство оснащено предохранительными клапанами:

• запорным клапаном для отсечения потока при недопустимом повышении или понижении давления;

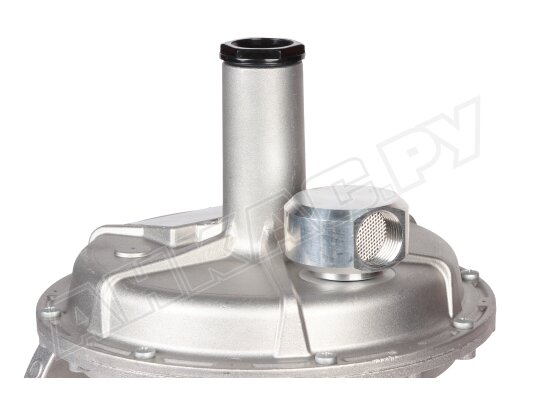

• сбросным клапаном для стравливания избыточного количества газа через специальное отверстие.

В помещениях с недостаточной вентиляцией необходимо отводить сброшенный ПСК газ наружу.

В качестве опции предлагается индикатор положения ПЗК для подачи сигнала на диспетчерский пульт.

Требования к месту установки

Регулятор давления газа подходит для размещения в помещениях зоны 1 или 2 взрывоопасности по ГОСТ. Может устанавливаться на открытом воздухе при условии защиты от атмосферных осадков. Не рассчитан на эксплуатацию в местах с агрессивной внешней средой, которая способна разрушить корпус, конструктивные элементы и уплотнения.

Положение в системе

Регулятор может размещаться на горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вверх, в других положениях сокращается срок службы регулятора. Для правильного позиционирования на корпус нанесена стрелка, указывающая ход потока.

Область применения

Регуляторы давления Madas RB позволяют решать различные задачи регулирования давления газа на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и других устройствах промышленного и бытового газоснабжения.

Достоинства:

• стабильные выходные параметры давления;
• защитные устройства для безопасной эксплуатации;
• компенсация входного давления для точного регулирования;
• быстрое срабатывание ПЗК (< 1 сек.);
• возможность уличной эксплуатации;
• широкий диапазон рабочих температур;
• 2-летнее гарантийное обслуживание.

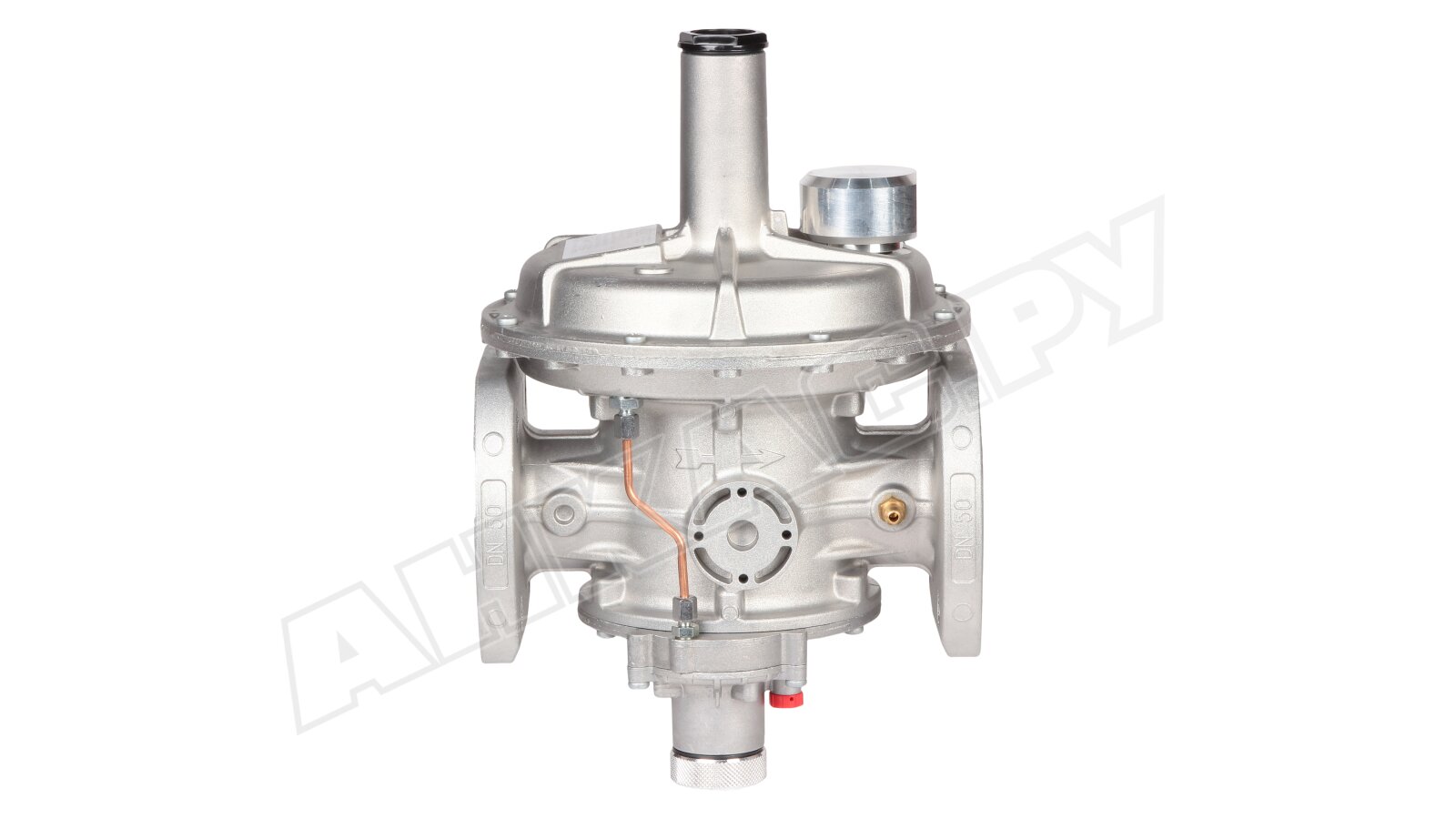

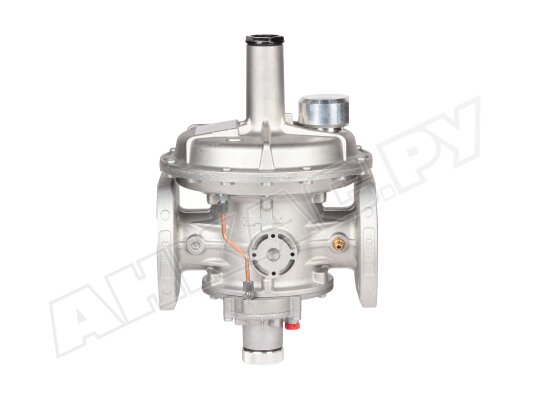

Регуляторы Madas RB

Со склада и под заказ доступны регуляторы давления газа Madas RB с различными диапазонами давления, пределами настройки ПЗК/ ПСК, комплектацией.
