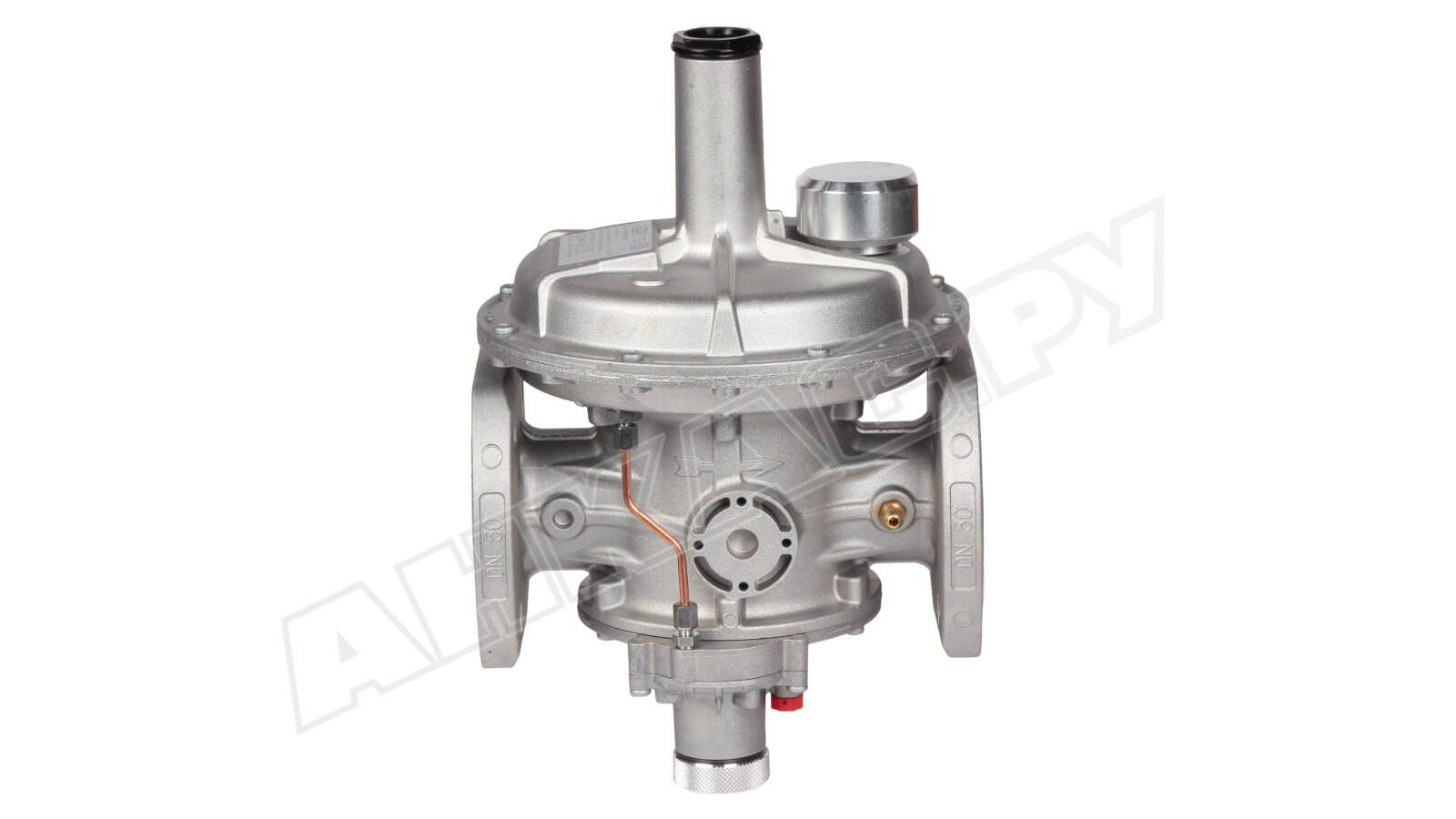

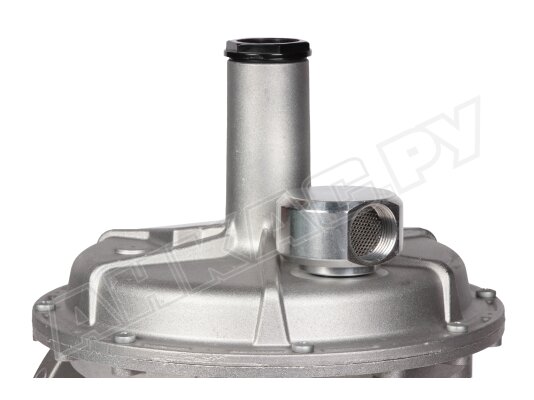

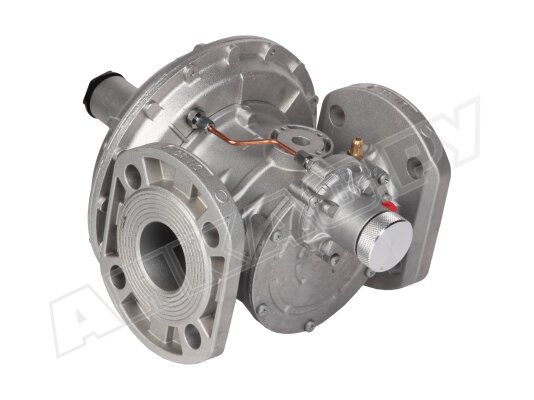

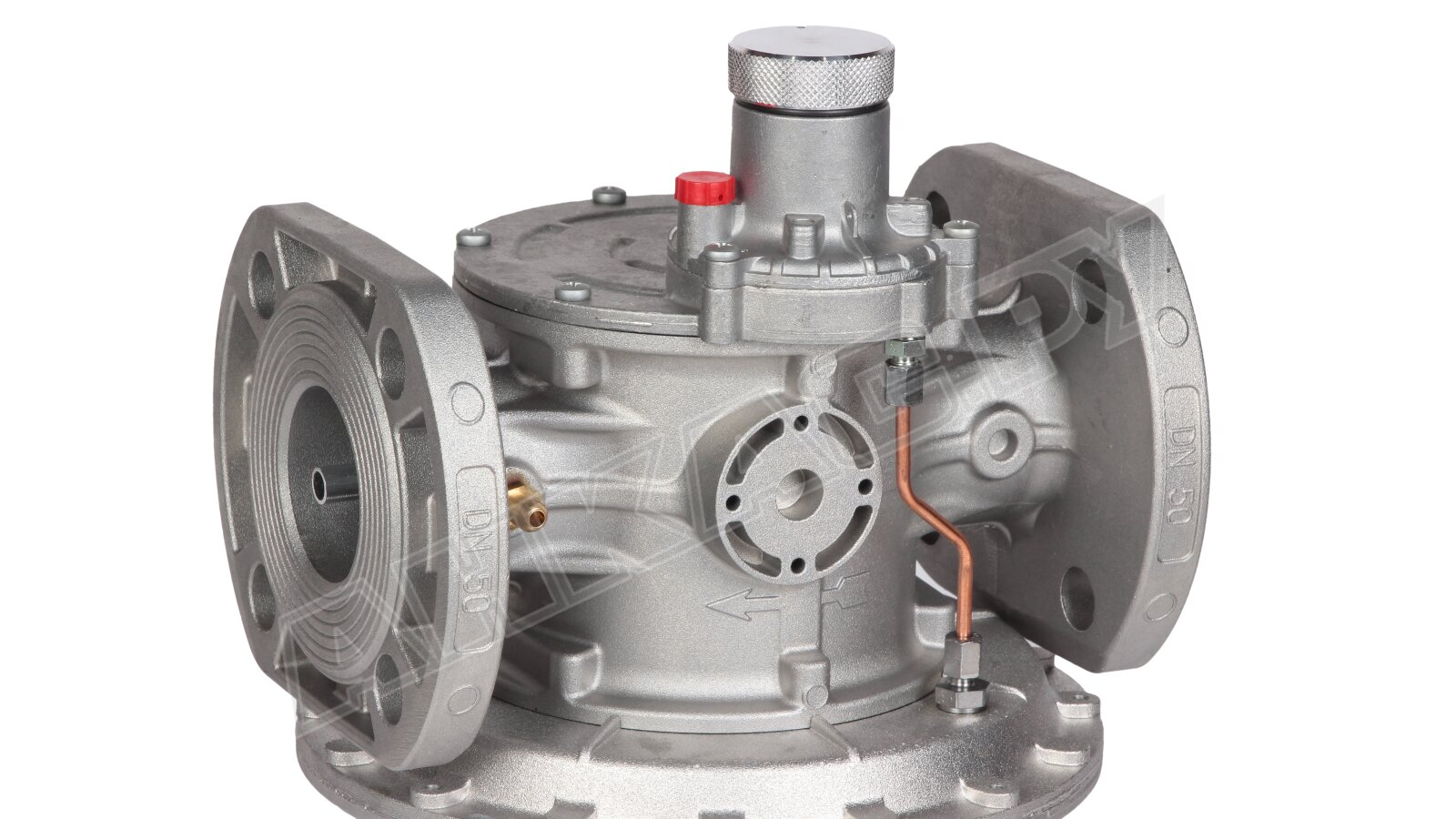

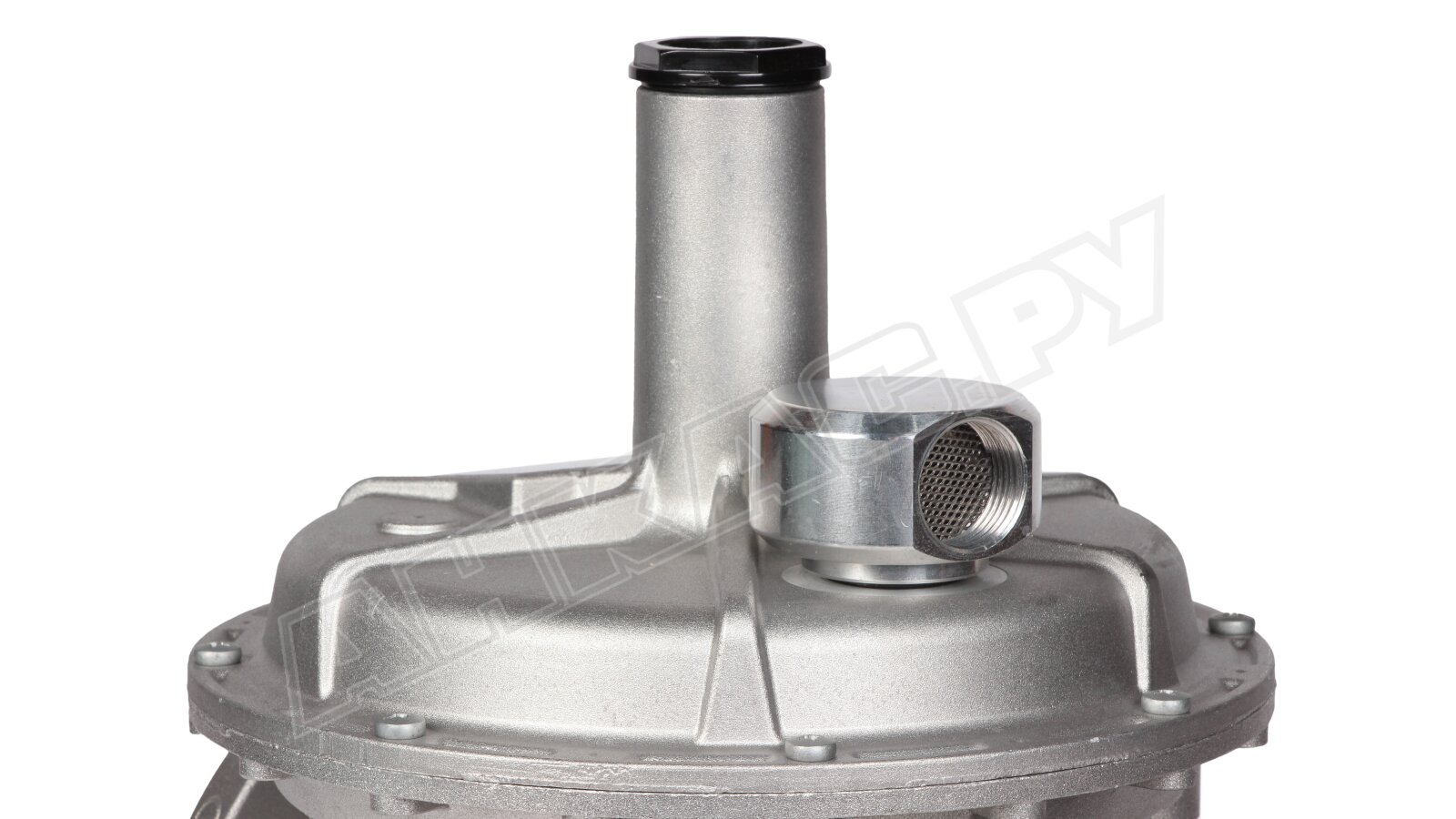

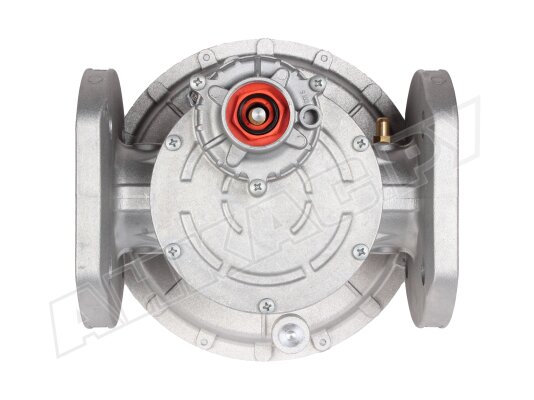

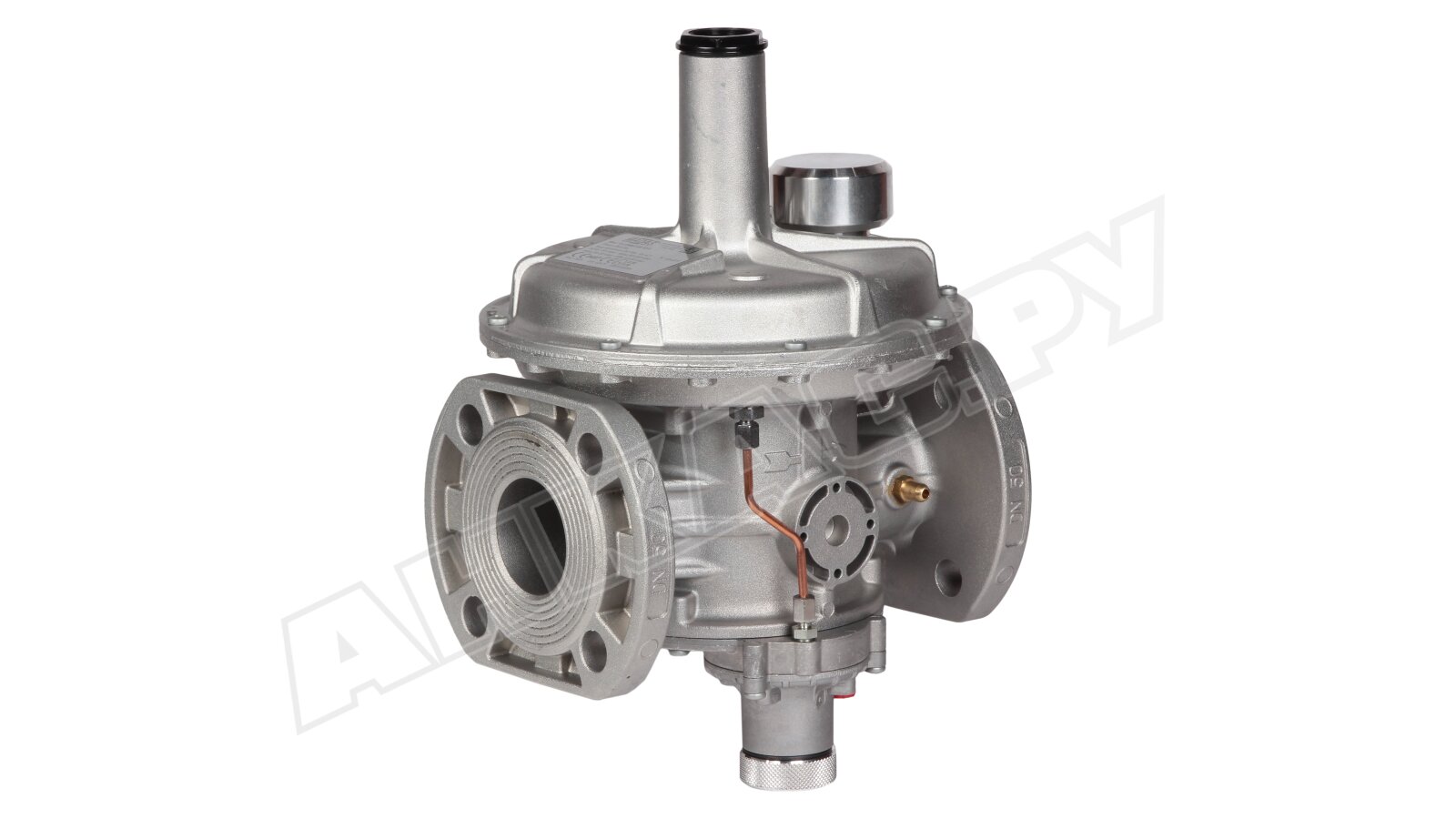

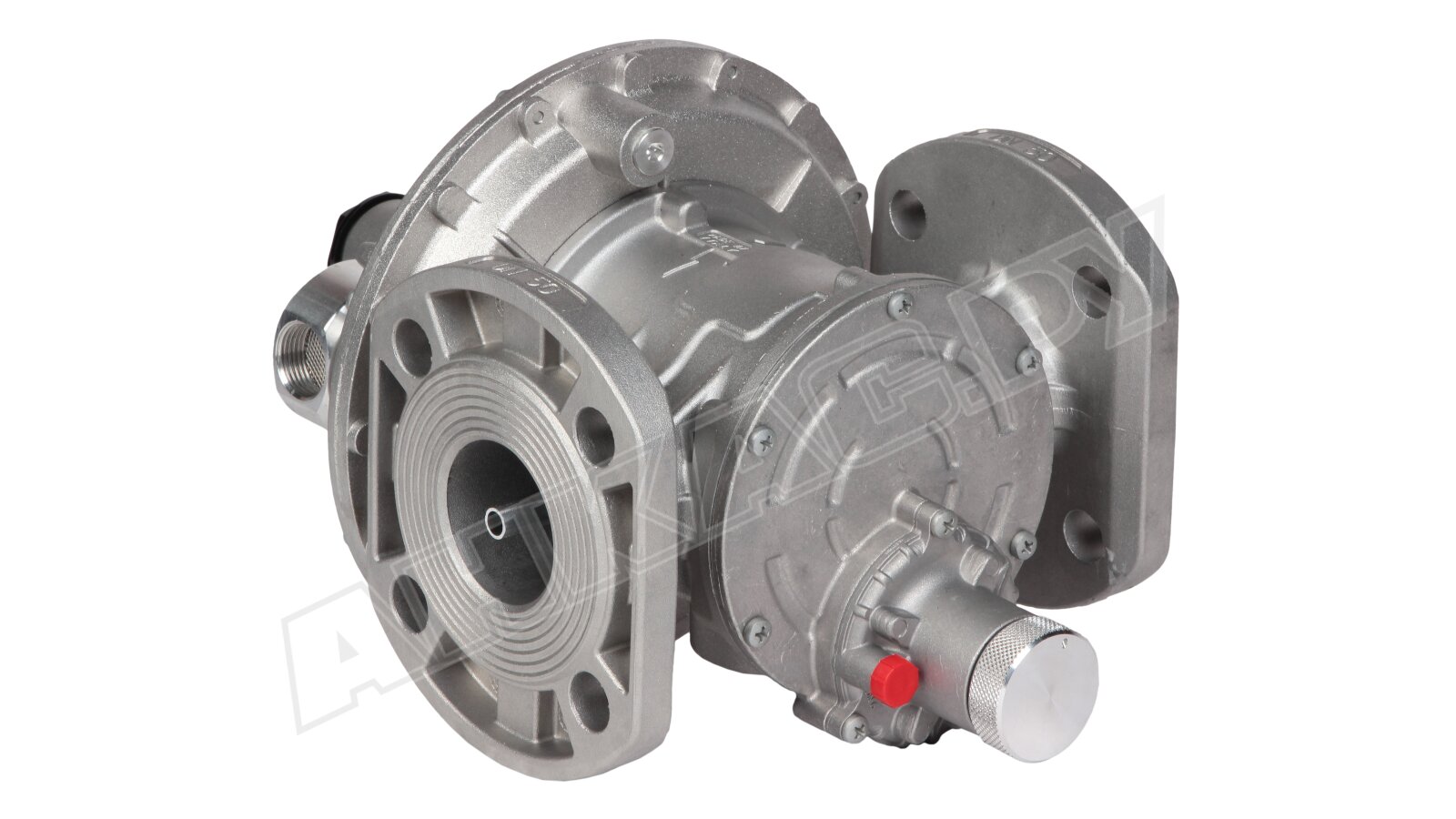

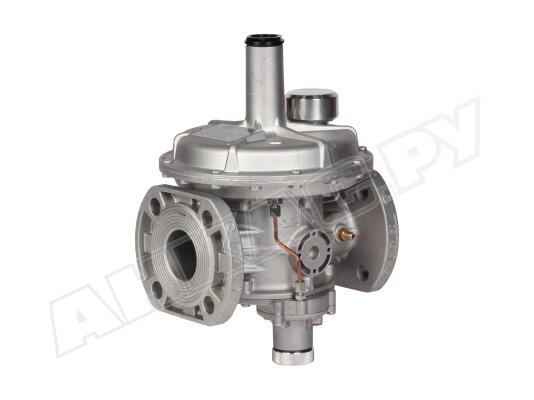

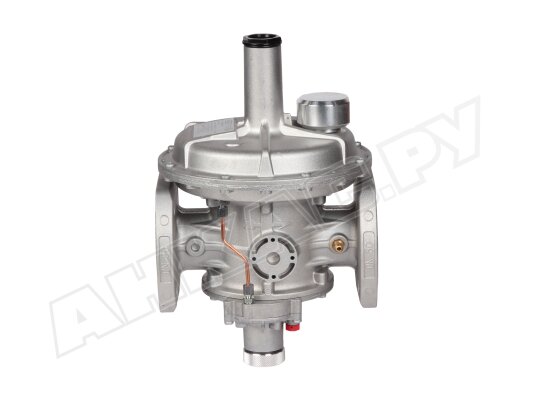

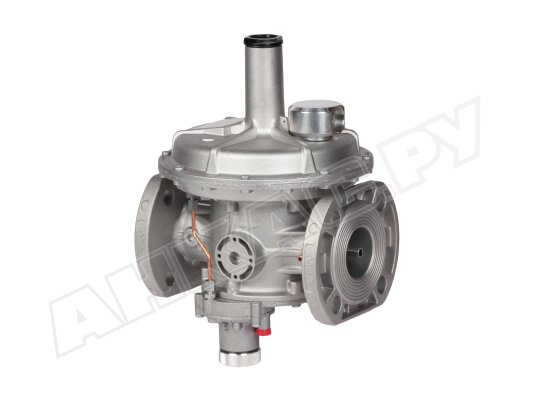

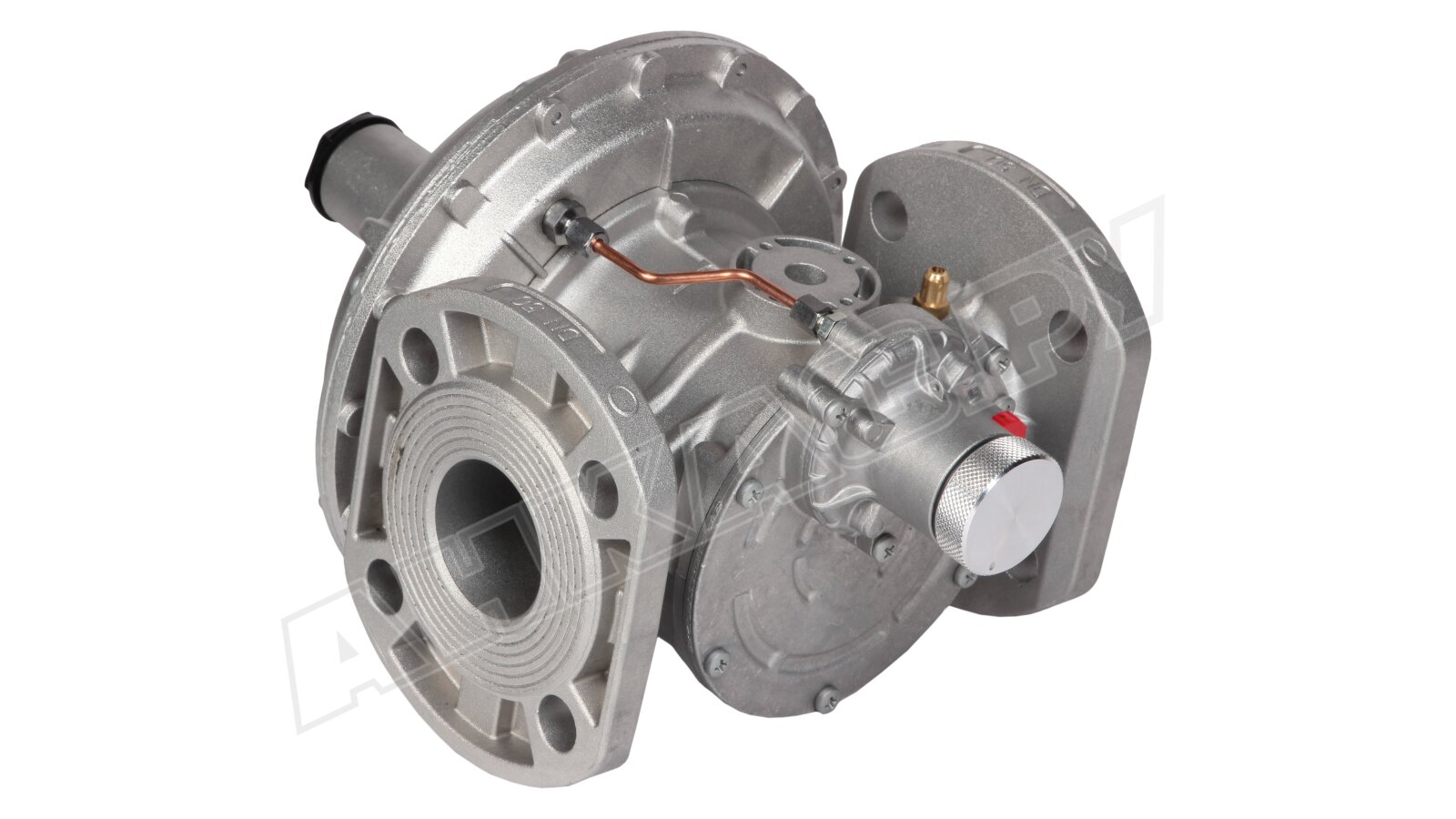

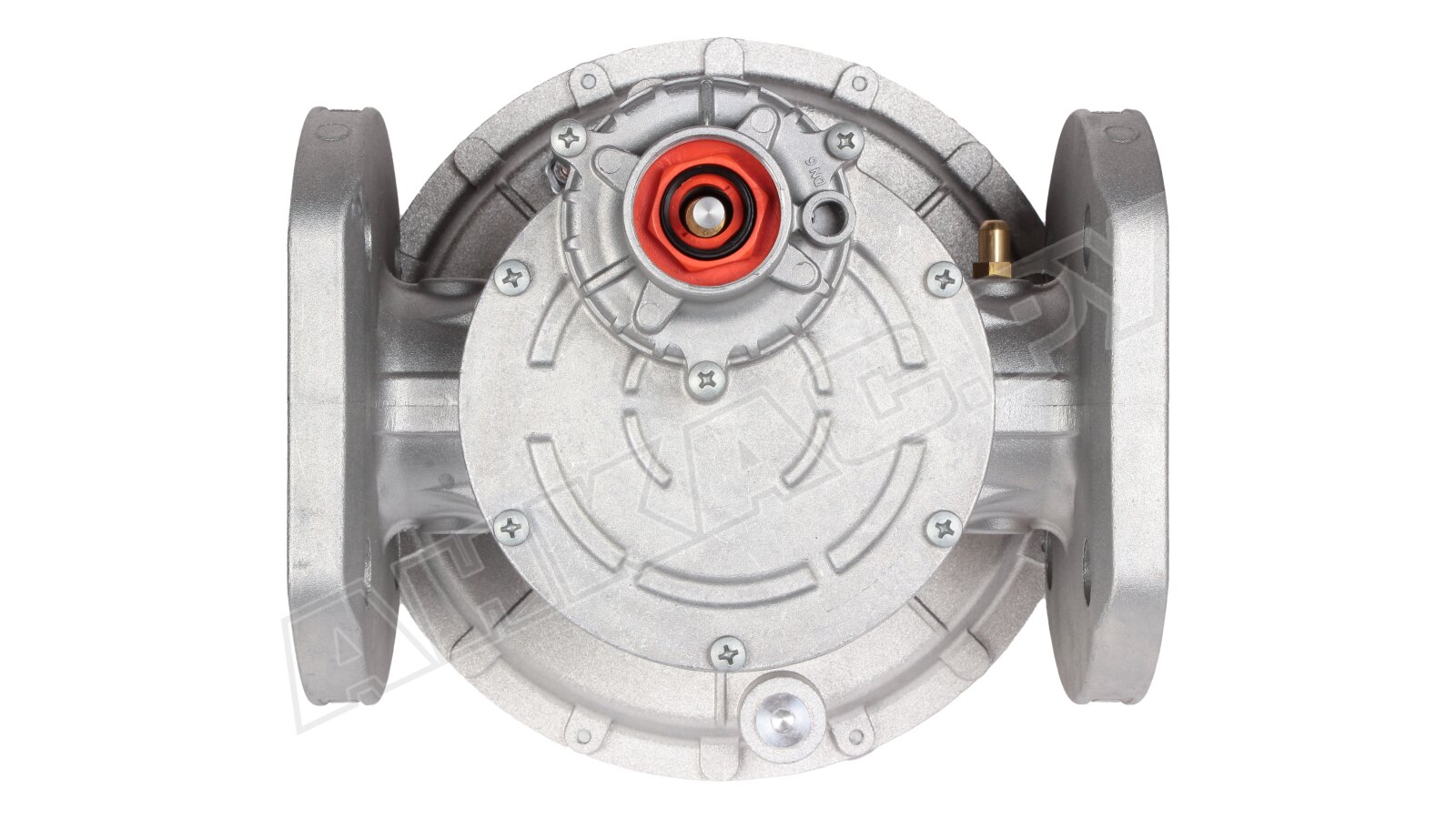

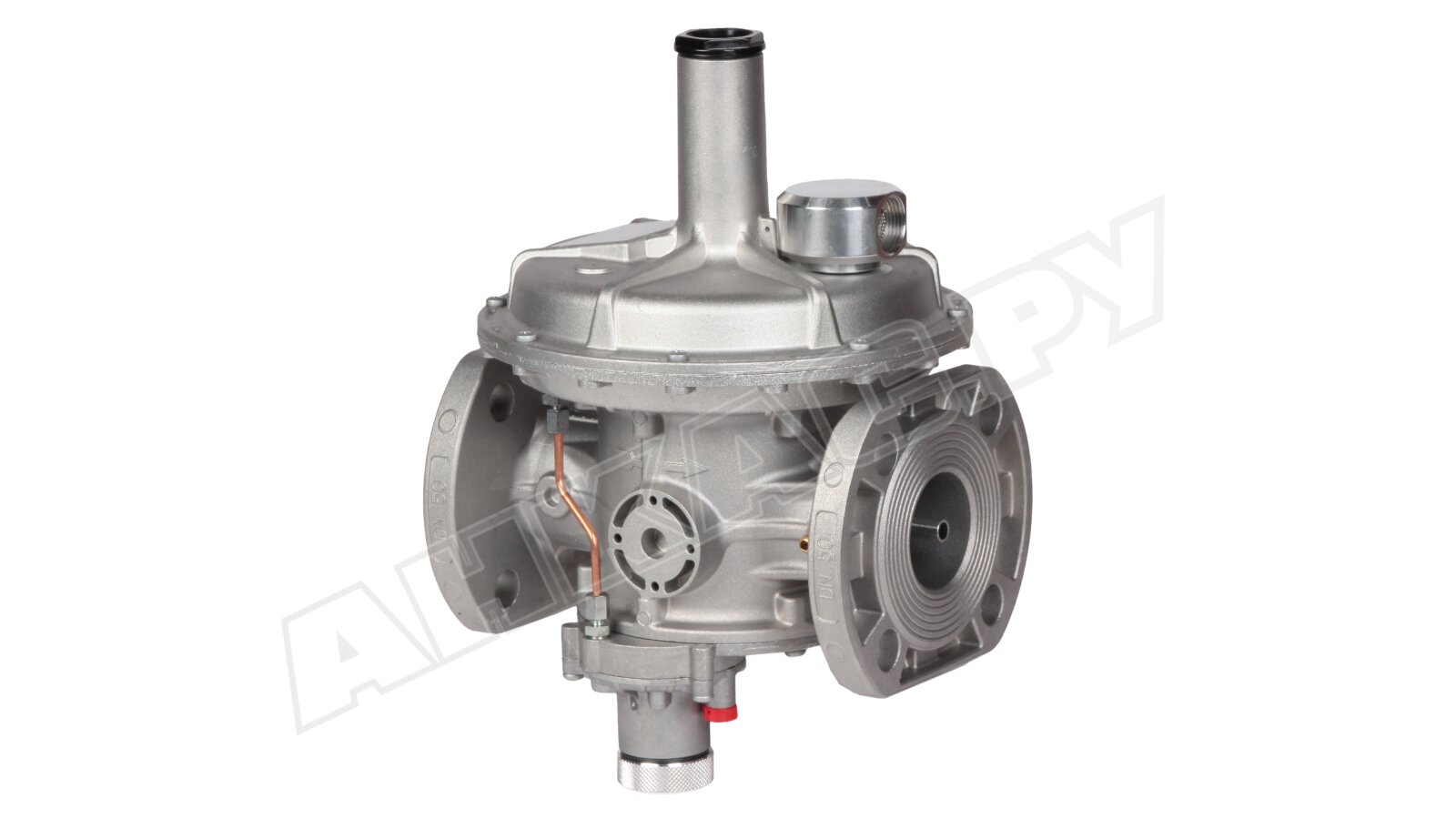

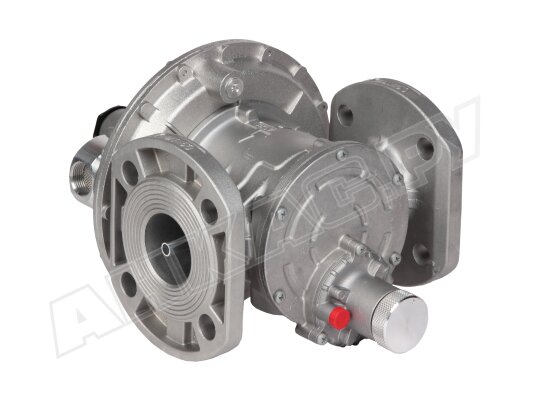

Регулятор давления газа Madas RG/2MBCZ DN 50 FL, RBC32Z R150

Регулятор давления газа Madas RBC32Z R150 отличается высокой точностью регулирования, герметичной конструкцией (класс А), уменьшенным размером седла. Оснащен дополнительными защитными устройствами для повышения безопасности эксплуатации газовой установки. Выдерживает давление на входе 6 бар.

Назначение

Регулятор понижает входное давление и поддерживает на установленном уровне при изменениях давления в главной магистрали. Применим для любых неагрессивных газов, соответствующих госстандарту 5542-87 (сухие газы). В специальном исполнении поставляется для биогаза и агрессивных сред.

Основные характеристики:

• комбинированное устройство регулирования давления прямого действия;
• уменьшенный размер седла, диаметр 15 мм;
• давление перед регулятором: не более 6000 мбар;
• класс «А» герметичности по стандарту EN 88-2, работа без утечек;
• пропускная способность: от 0,1 до 460 нм3/ч;
• настройка выходного давления в диапазоне 85-180 мбар;
• точность регулирования ±5%;
• настройка ПЗК в пределах: 35-110 мбар/ 100-235 мбар;
• срабатывание сбросного клапана в диапазоне 98-260 мбар;
• точность работы ПСК/ ПЗК: ±5%/ ±10%;
• отсечка потока запорным клапаном в течение < 1 сек.;
• фланцевые соединения DN 32 для установки в систему;
• прямое (линейное) соединение;
• температуры эксплуатации: -40...+60 °C;
• монтаж: горизонтальный, вертикальный (рекомендуется вверх пружиной);
• места размещения: зоны 1 или 2 взрывоопасности по ГОСТ.

Комплектация

Комбинированный регулятор «Компакт» оснащен защитными устройствами:

• предохранительно-запорным клапаном (ПЗК), отсекающим подачу газа потребителю при недопустимом понижении или повышении контролируемого давления. Повторный запуск регулятора осуществляется в ручном режиме после устранения причин срабатывания. Возможна установка индикатора закрытого положения (опционально).
• предохранительно-сбросным клапаном (ПСК), стравливающим избыточный объем газа через отверстие при превышении давления заданной величины.

При размещении регулятора в помещениях с плохой вентиляцией следует предусмотреть отвод выпущенного газа наружу.

Ограничения по месту размещения

Комбинированный регулятор нельзя эксплуатировать в местах, где внешняя среда содержит агрессивные вещества, действующие разрушающе на материалы корпуса и деталей. При установке на улице необходимо защитить регулятор от осадков и обледенения.

Обслуживание регулятора

Каждые полгода необходимо проверять выходное давление и контролировать срабатывание клапанов ПЗК и ПСК. Замена рабочих деталей осуществляется каждые 5 лет (мембраны регулятора и ПЗК) и через 20 лет (пружины).

Достоинства:

• высокая точность регулирования;
• стабильное выходное давление газа при перепадах давления в магистрали;
• предохранительно-запорный и сбросной клапаны;
• отсутствие утечек, высокий уровень герметичности;
• безопасная работа в условиях низких температур;
• установка на горизонтальный и вертикальный трубопровод;
• 2-летний срок гарантии.

Регуляторы давления газа Madas выпускаются для любых применений. Обращайтесь, подберем оптимальную модель.
