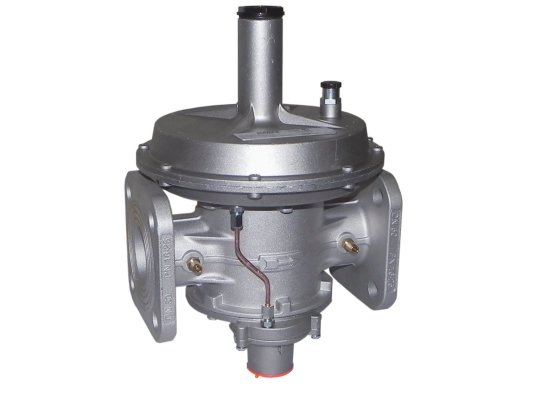

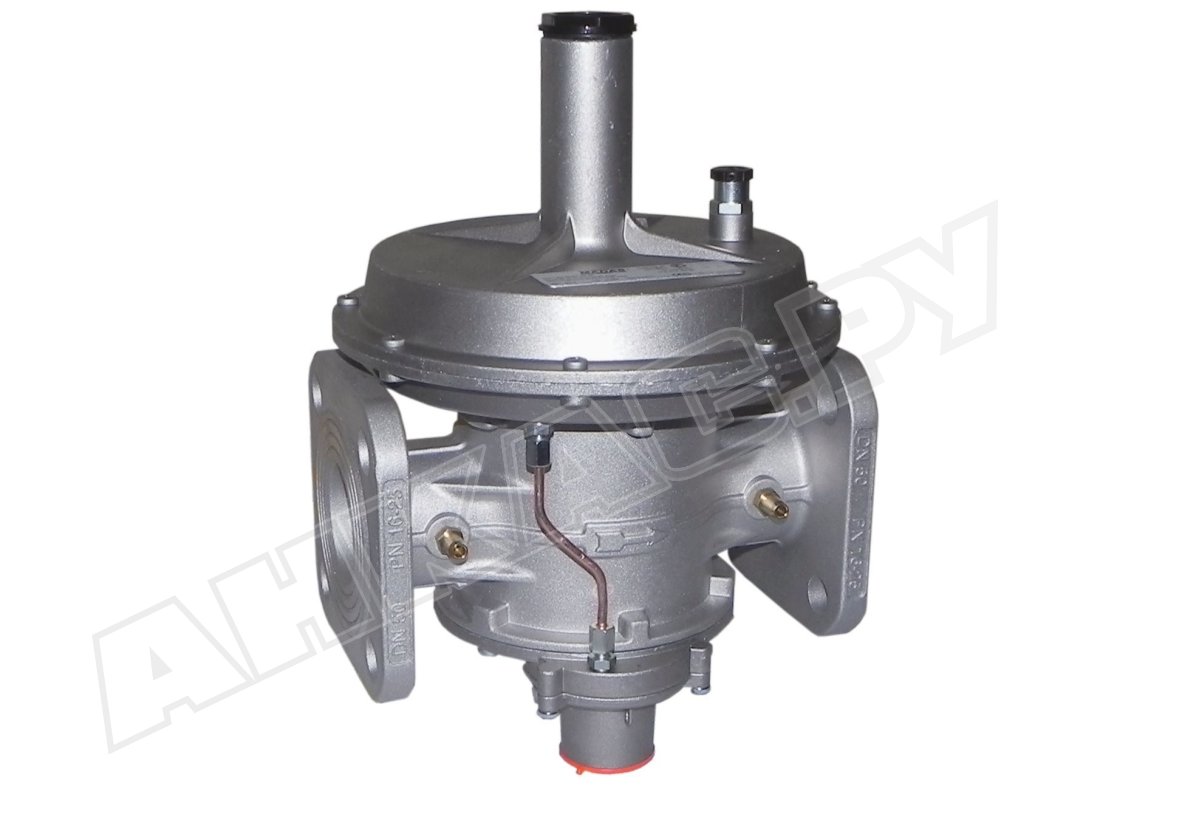

Регулятор давления газа Madas RBC40Z R130

Регулятор давления газа Madas RBC40Z R130 – комбинированное устройство со встроенными защитными клапанами и уменьшенным размером седла (серия «Компакт»). Отличается высокой точностью регулирования. Рассчитан на входное давление 6 бар.

Особенности конструкции и комплектации

Регулятор Madas RBC40Z оснащен:

• предохранительно-запорным клапаном (ПЗК), реагирующим на избыточное или недостаточное давление (или отсутствие давления) отсечкой потока;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного количества газа при превышении давления установленной величины;
• уменьшенным седлом (Ø 15 мм), за счет чего снижена пропускная способность регулятора в сравнении со стандартными моделями.

В качестве опции доступен индикатор положения ПЗК для отведения сигнала на диспетчерский пульт.

Применение

Комбинированный регулятор серии «Компакт» рассчитан на работу с любым неагрессивным газом (метан, сжиженный газ и другие сухие газы по госстандарту 5542-87). Для биогаза и агрессивных газов выпускаются специальные версии (исполнение В и W).

Регуляторы давления Madas RBC встраиваются в промышленные и бытовые системы потребления газа. Редуцируют высокое входное давление и поддерживают на стабильном уровне с учетом настроек пружины.

Основные параметры:

• комбинированный регулятор прямого действия с уменьшенным седлом;
• давление перед регулятором: до 6000 мбар;
• диапазон рабочего давления: 32-60 мбар, точность регулирования ±5%;
• параметры срабатывания ПЗК: 10-30 мбар/ 30-90 мбар;
• диапазон настройки сбросного клапана: 36-100 мбар;
• точность срабатывания устройств безопасности ПСК/ ПЗК: ±5%/ ±10%;
• класс герметичности: «А» по EN 88-2;
• пропускная способность: от 0,1 до 470 нм3/ч;
• перекрытие потока газа запорным клапаном в течение < 1 сек.;
• фланцевый способ присоединения, DN 40;
• прямое (линейное) соединение;
• эксплуатационные температуры: -40...+60 °C;
• установка на горизонтальный и вертикальный трубопровод (рекомендуется пружиной вверх);
• срок службы регулятора: 40 лет.

Установка

Комбинированный регулятор давления может эксплуатироваться в помещениях и на улице (под навесом, козырьком) в местах, соответствующих зоне 1 или 2 взрывоопасности. Не пригоден для работы в условиях окружающей среды, агрессивно воздействующей на материалы конструкции и уплотнений.

В случае установки регулятора в помещениях с недостаточным притоком свежего воздуха требуется предусмотреть отведение стравленного газа наружу.

Сервисные операции

Каждые 6 мес. проводится проверка выходного давления и пределов срабатывания ПЗК, ПСК. Мембраны регулятора и ПЗК подлежат замене через 5 лет службы, пружины – через 20 лет.

Достоинства:

• регулирование выходного давления с высокой точностью;
• комбинированная конструкция с защитными устройствами (ПЗК, ПСК);
• постоянное давление газа при изменениях давления в сети;
• герметичность конструкции класса А;
• быстрое срабатывание запорного клапана (< 1 сек.);
• возможность уличного размещения (под навесом, козырьком);
• адаптация к низким температурам воздуха.
