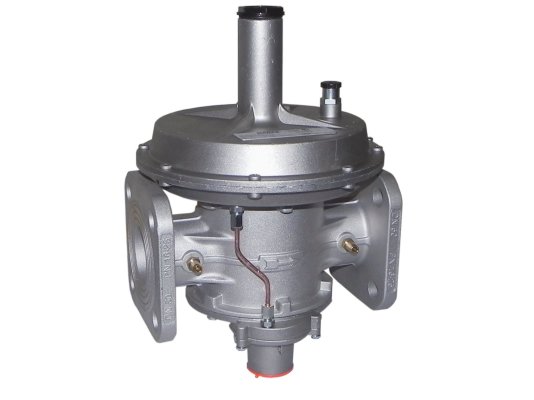

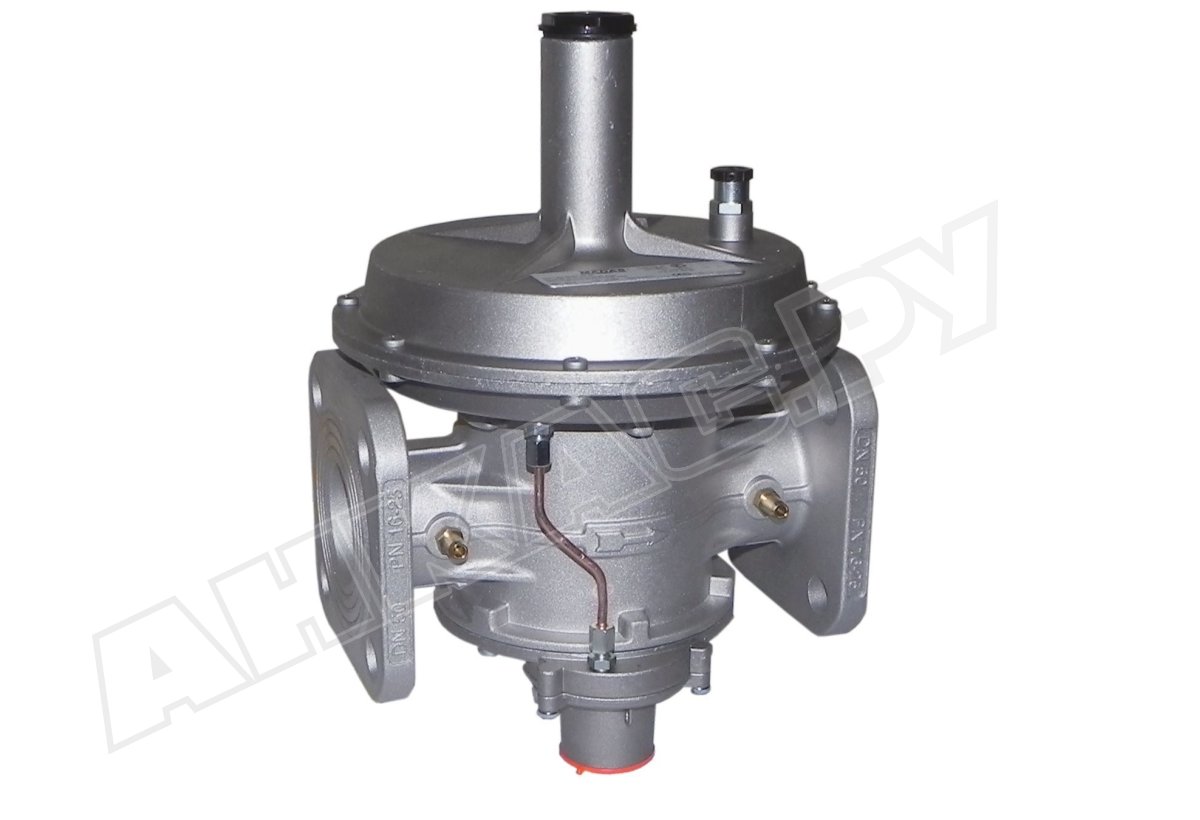

Регулятор давления газа Madas RBC40Z R140

Регулятор давления газа Madas RBC40Z R140 встраивается в промышленные и бытовые системы потребления неагрессивного сухого газа с давлением в сети до 6 бар. Входит в серию комбинированных устройств с уменьшенным размером седла и пониженной пропускной способностью в сравнении со стандартными моделями (линейка «Компакт»). Оснащен предохранительными устройствами для защиты от аварийных ситуаций. Стабилизирует и поддерживает давление «после себя» на необходимом уровне при изменяющемся входном давлении.

Рабочая среда

Регулятор подходит для работы с природным газом, пропан-бутаном, азотом, воздухом и другими неагрессивными газами, соответствующими стандарту 5542-87 (только сухие чистые газы). Доступны специальные версии для биогаза и агрессивных газов (с маркировкой В и W).

Основные характеристики:

• комбинированное устройство прямого действия;
• компактное седло, диаметр 15 мм;
• допустимое давление на входе в регулятор: до 6000 мбар;
• класс «А» герметичности по нормам EN 88-2, работа без утечек;
• пропускная способность: от 0,1 до 470 нм3/ч;
• настройка рабочего давления в диапазоне 50-95 мбар;
• точность регулирования выходного давления ±5%;
• настройка запорного клапана в пределах: 35-110 мбар/ 60-140 мбар;
• диапазон давления сбросного клапана: 57-175 мбар;
• срабатывание ПСК/ ПЗК с точностью ±5%/ ±10%;
• перекрытие потока газа ПЗК в течение < 1 сек.;
• фланцевые соединения DN 40 для установки в систему;
• прямое (линейное) соединение;
• монтажная ориентация: горизонтальная или вертикальная (рекомендуется вверх пружиной);
• эксплуатация при внешних температурах: -40...+60 °C;
• размещение в зонах 1 или 2 взрывоопасности по ГОСТ;
• основные заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружины;
• заявленный ресурс службы регулятора: 40 лет.

Основные элементы конструкции

Комбинированный регулятор давления газа «Компакт» оснащен:

предохранительно-запорным клапаном (ПЗК), отсекающим подачу газа при недопустимом снижении или повышении контролируемого давления. Запуск регулятора осуществляется вручную только после устранения причин, вызвавших аварийное срабатывание. Для отслеживания закрытого положения рекомендуем установить индикатор (опция);

предохранительно-сбросным клапаном (ПСК), который стравливает избыточное количество газа через сбросное отверстие при превышении давления установленной величины.

При размещении регулятора в помещениях с недостаточным притоком свежего воздуха стравленный газ должен выводиться наружу.

Место эксплуатации

Комбинированный регулятор Madas RBC размещается внутри помещений и на улице, с условием защиты от атмосферных явлений. Не подходит для эксплуатации в местах, где внешняя среда содержит агрессивные соединения, способные вызвать окисление и разрушение материалов конструкции.

Регулярное обслуживание

Регулятор давления прослужит 40 лет при своевременной замене основных элементов и контроля рабочих параметров. Заменяемые детали: рабочая мембрана, мембрана ПЗК и пружины (срок замены – через 5 лет и 20 лет).

Достоинства:

• безошибочное регулирование выходного давления;
• комбинированное устройство с двумя защитными клапанами (запорным и сбросным);
• стабильное давление газа на выходе при колебаниях давления в магистрали;
• быстрое срабатывание отсечного клапана;
• отсутствие утечек, высокий уровень герметичности;
• безопасная работа при низких температурах воздуха;
• установка на горизонтальный и вертикальный трубопровод;
• 2-летняя гарантия завода.

Со склада и под заказ можно купить регуляторы давления газа Madas с широким диапазоном настроек давления, различными соединительными параметрами, стандартной или усиленной мембраной. Узнать подробнее о характеристиках регуляторов можно у наших консультантов.
