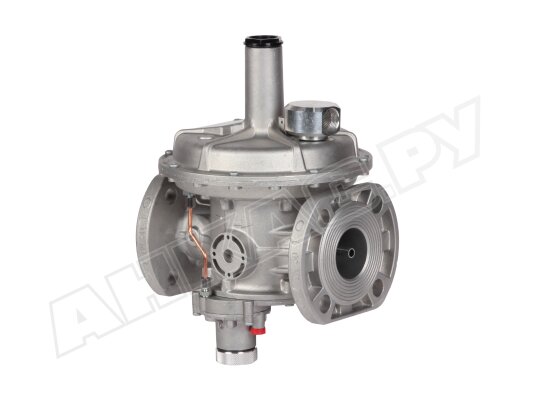

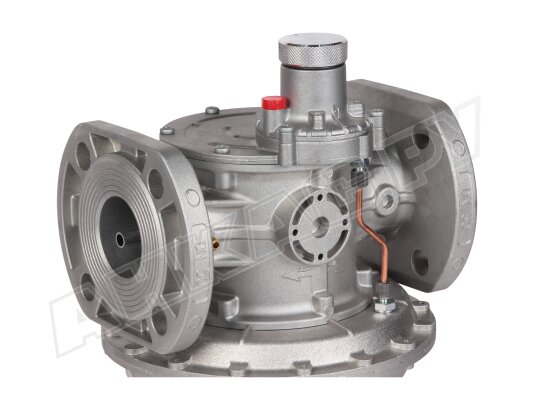

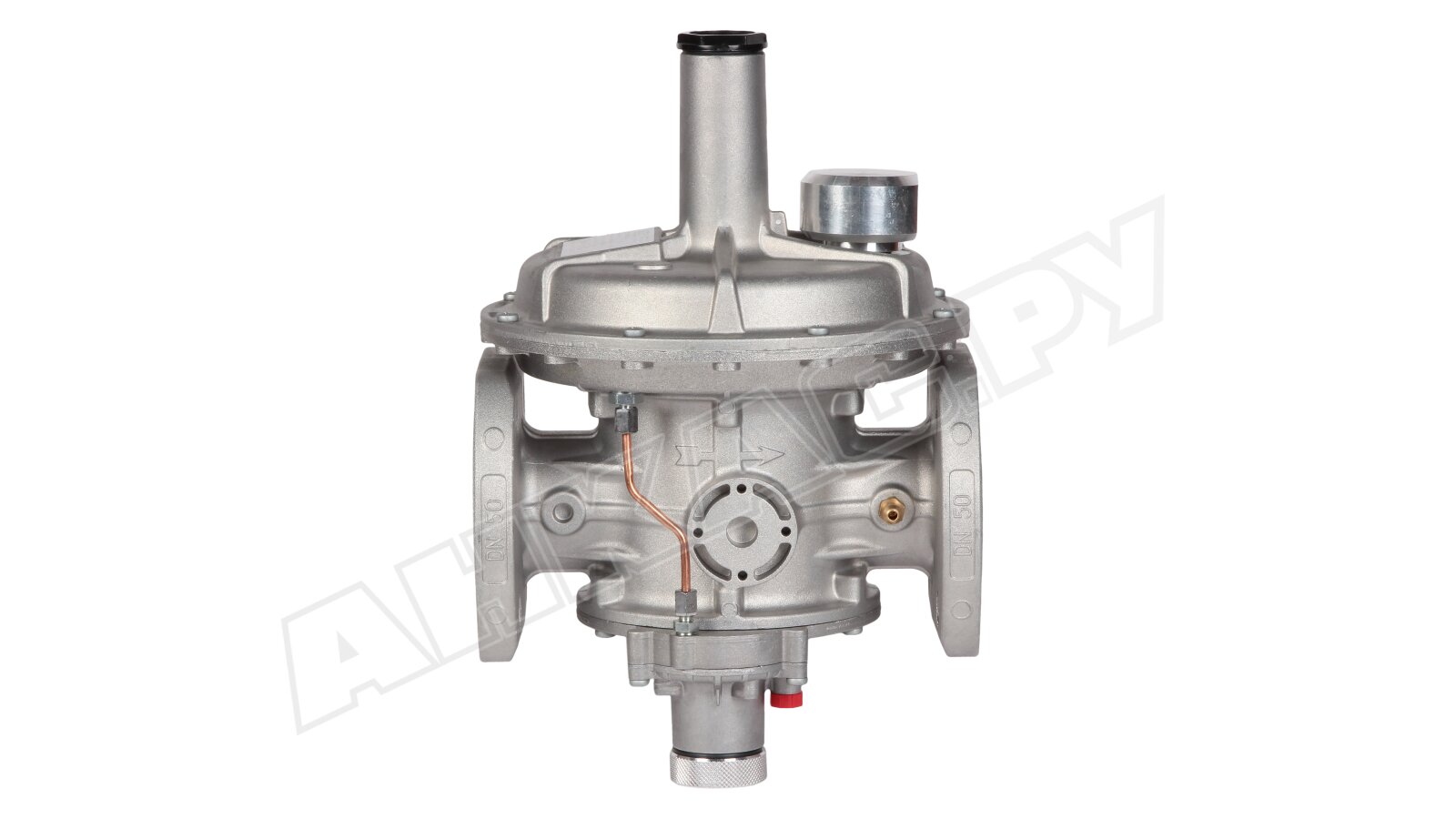

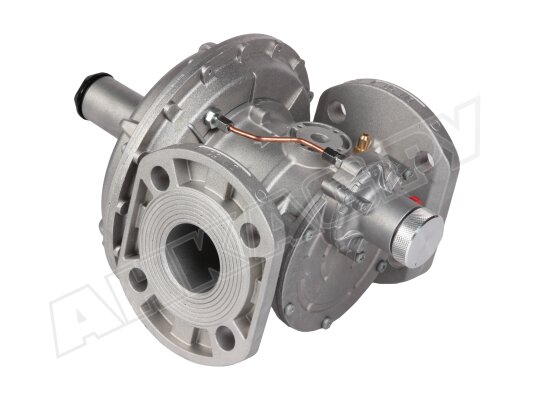

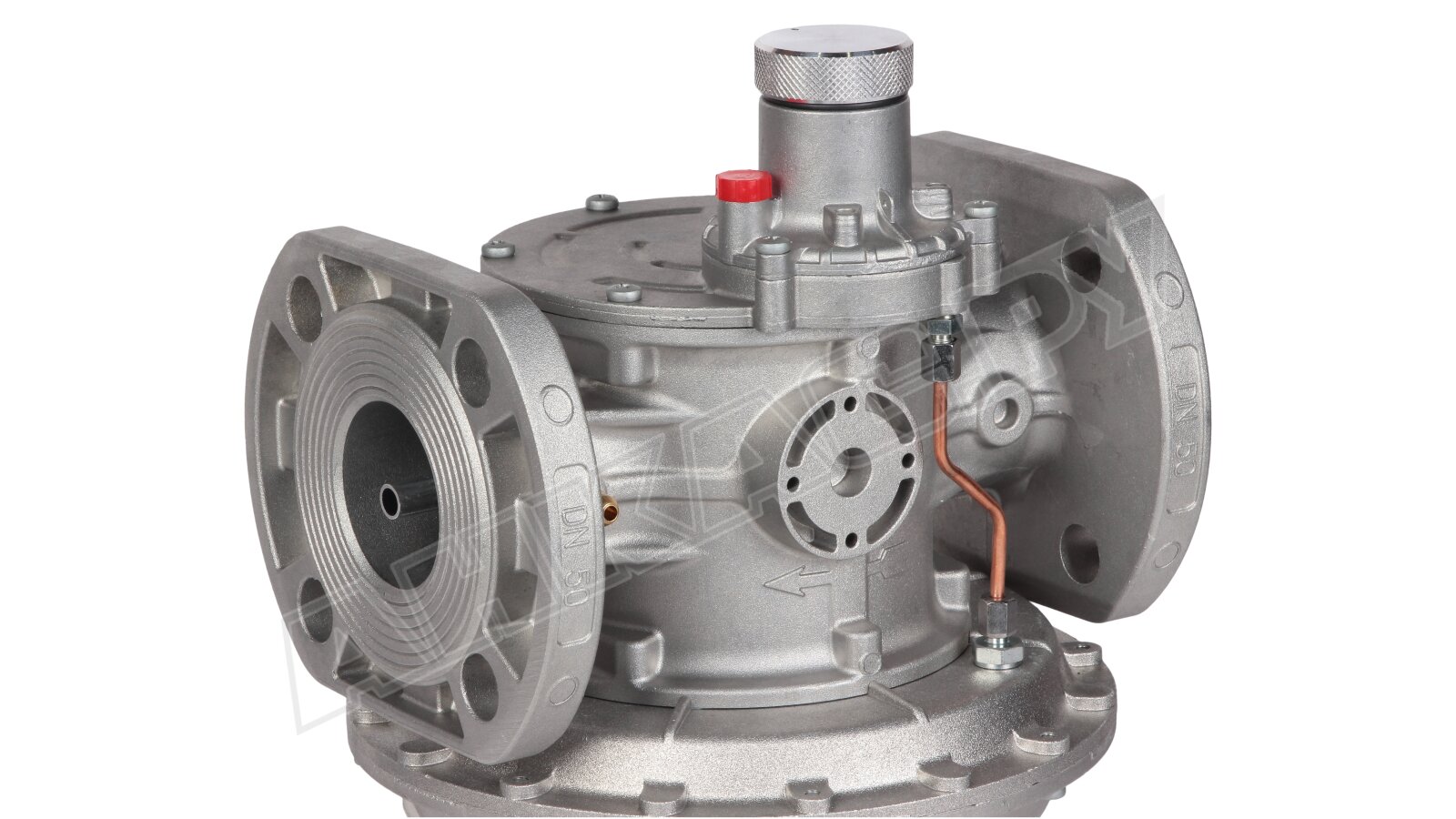

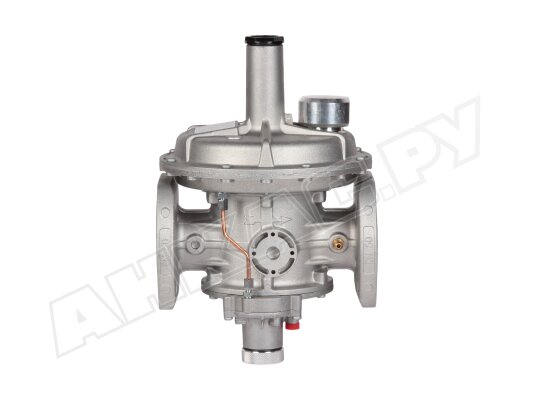

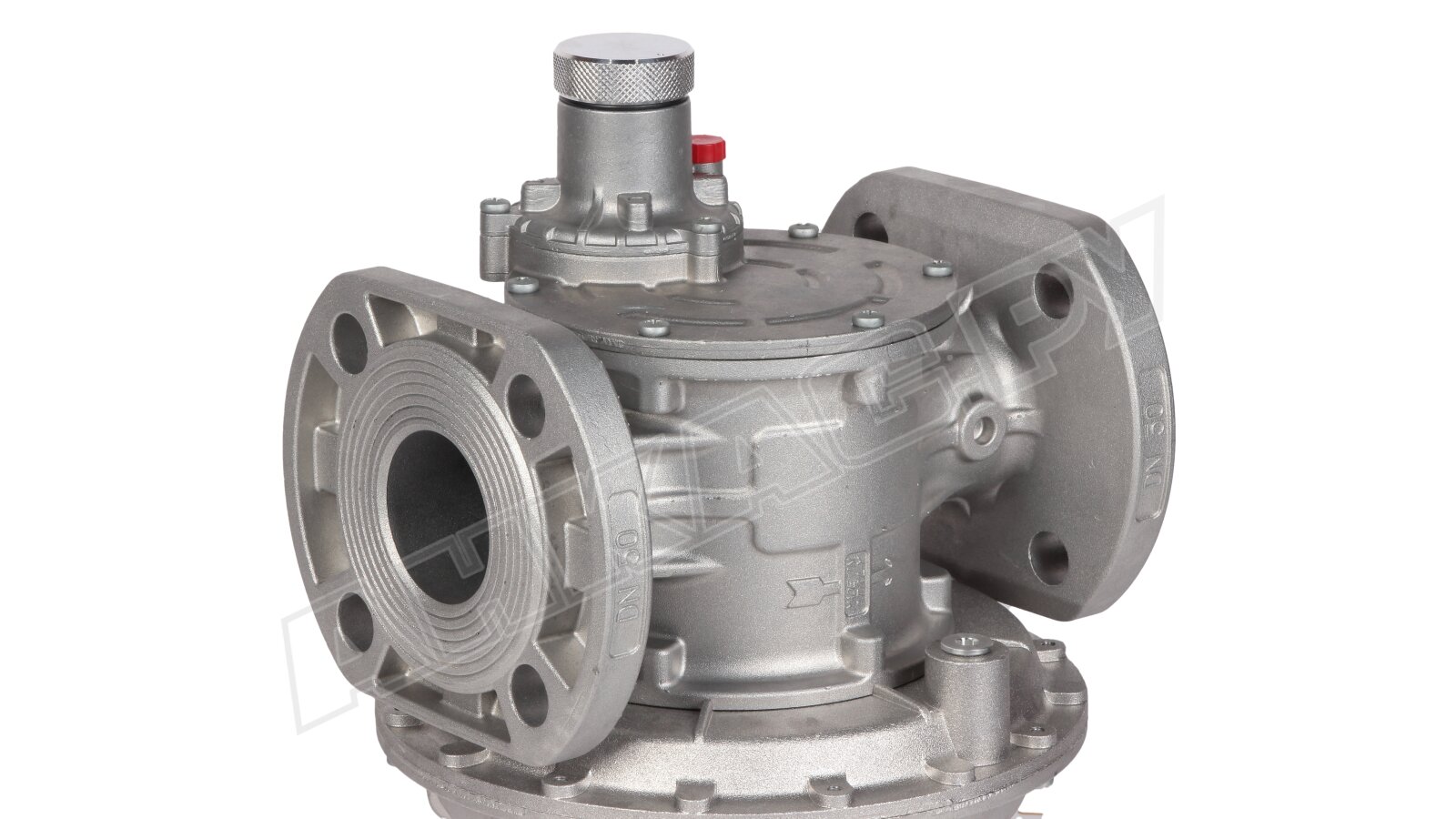

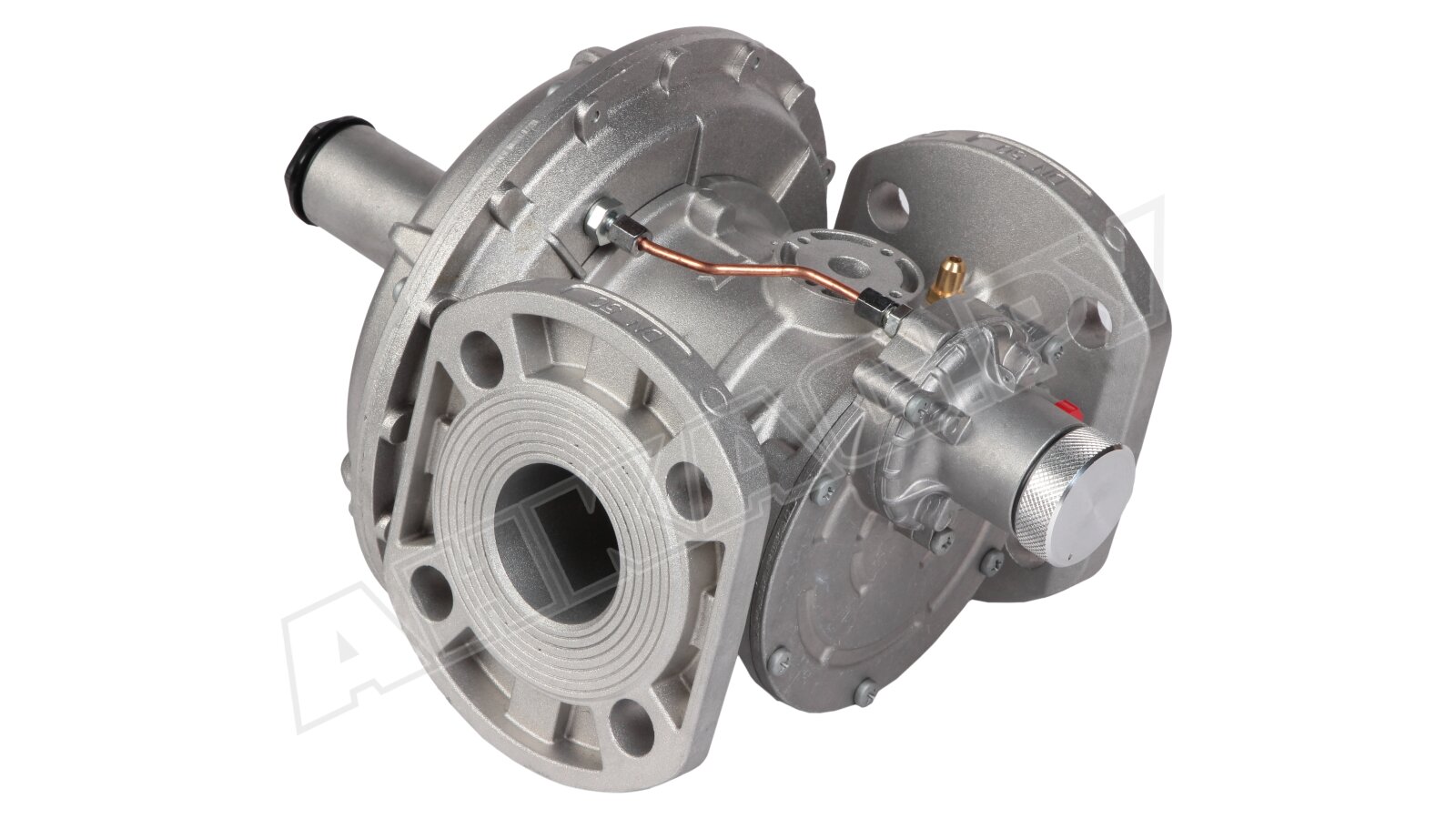

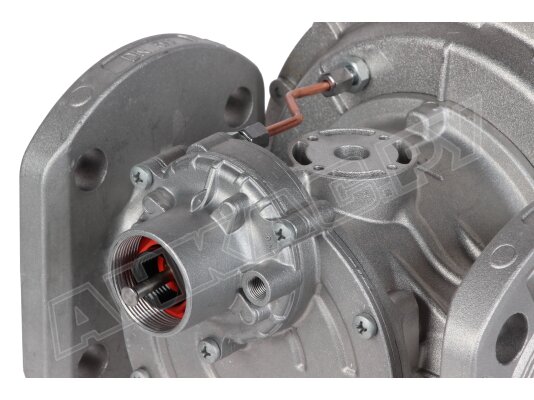

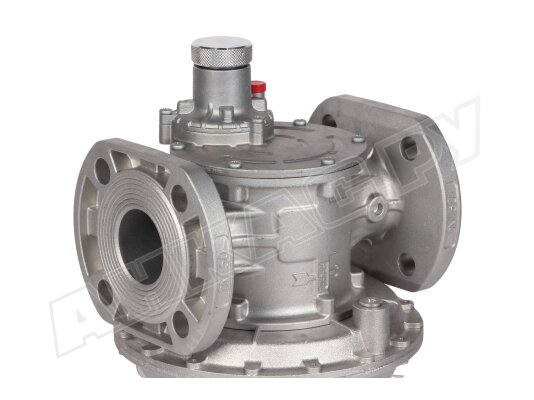

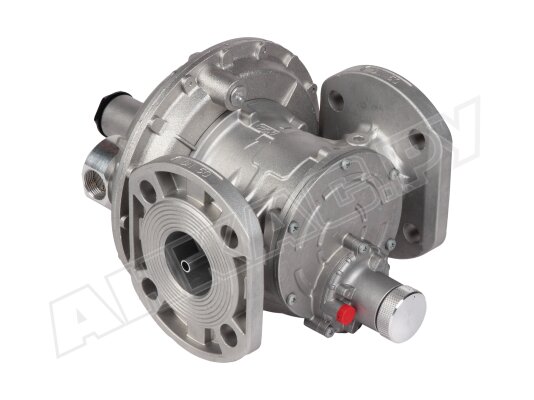

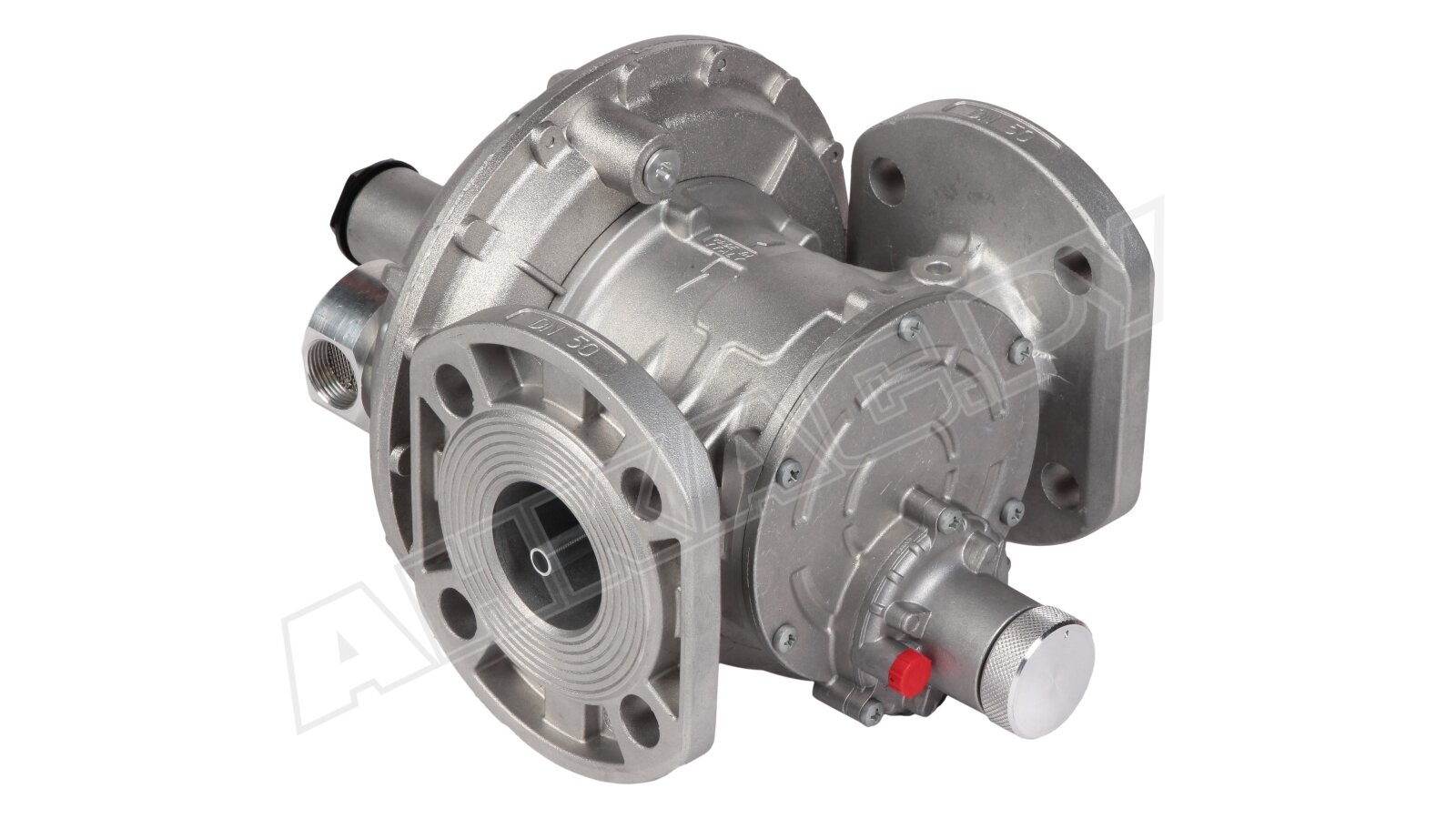

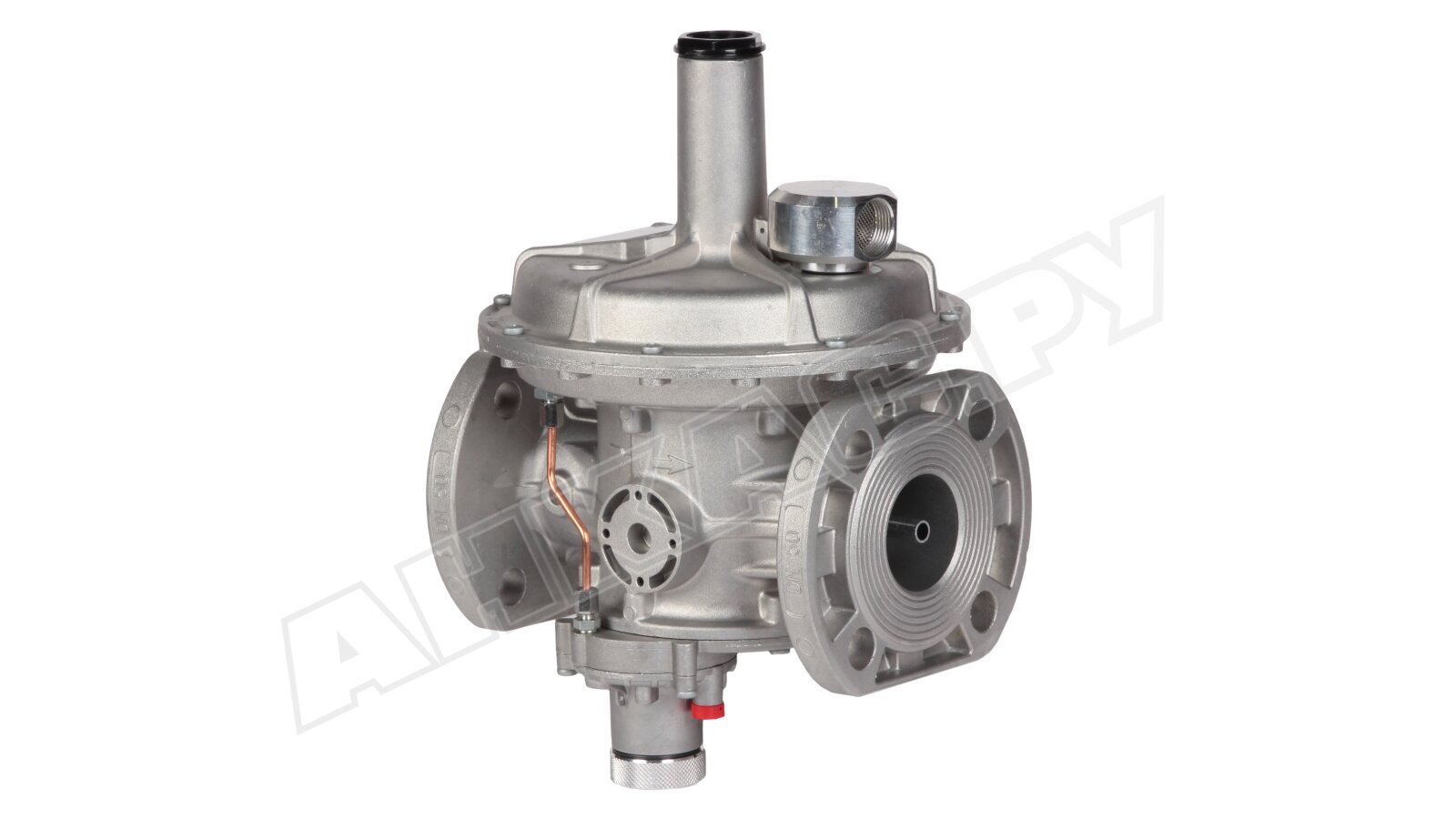

Регулятор давления газа Madas RG/2MBCZ DN 50 FL, RBC50Z R120

Регулятор давления газа Madas RBC50Z R120 оснащен предохранительными клапанами для безопасной эксплуатации газового оборудования. Входит в линейку «Компакт» с уменьшенным диаметром седла, пониженной пропускной способностью (в сравнении со стандартными моделями) и высокой точностью регулирования. Подходит для любых неагрессивных газов.

Особенности комплектации

Регулятор давления Madas RBC50Z укомплектован:

• предохранительно-запорным клапаном (ПЗК), реагирующим на недопустимое повышение или понижение/ отсутствие давления перекрытием потока газа;
• предохранительно-сбросным клапаном (ПСК) для выпускания избыточного давления при чрезмерном повышении.

Опционально доступен индикатор положения ПЗК для отслеживания срабатывания запорного клапана.

Используемые газы

Комбинированный регулятор давления Madas RBC «Компакт» применяется в системах, потребляющих метан, природный газ и другие неагрессивные газы по ГОСТ 5542-87. Версии для биогаза и агрессивных газов поставляются с маркировкой В и W.

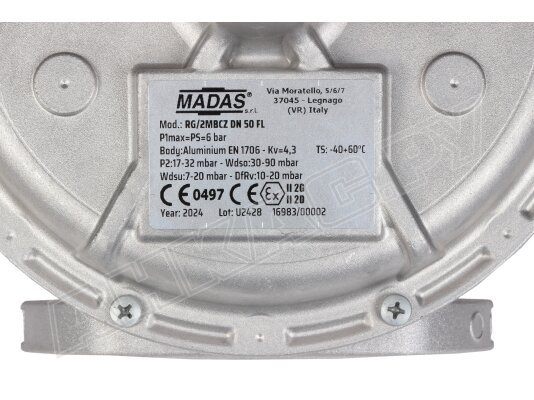

Основные параметры:

• комбинированный регулятор с седлом диаметром 15 мм;
• максимальное входное давление: 6000 мбар;
• настройка давления на выходе из регулятора в диапазоне 17-32 мбар;
• точность регулирования ±5%;
• диапазон настройки отсечного клапана: 10-30 мбар/ 18-50 мбар;
• срабатывание клапана сброса давления в пределах: 19-72 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• конструкция класса А герметичности по EN 88-2;
• пропускная способность: 0,1...480 нм3/ч;
• закрытие потока отсечным клапаном в течение < 1 сек.;
• установка в систему на фланцы DN 50, прямое (линейное) соединение;
• размещение в зонах 1 или 2 взрывоопасности по госстандарту;
• проверка выходного давления и пределов срабатывания ПЗК, ПСК не реже 2 раз в год;
• замена мембраны регулятора и ПЗК через каждые 5 лет, пружин – через 20 лет;
• средняя продолжительность эксплуатации регулятора: 40 лет.

Положение в системе

Регулятор давления устанавливается на горизонтальную или вертикальную трубу. Рекомендуется размещать регулятор пружиной вверх, в других положениях срок службы устройства сокращается.

Внешняя среда

Регулятор давления газа Madas RBC рассчитан на эксплуатацию в помещениях и на улице. Минимальная/ максимальная температуры: -40 °C/ +60 °C. Нельзя устанавливать регулятор в местах, где внешняя среда агрессивно воздействует на материалы конструкции и уплотнения. В помещениях с недостаточной вентиляцией необходимо предусмотреть вывод стравленного газа наружу.

Область использования

Комбинированные регуляторы подходят для решения различных задач регулирования давления. Применяются в составе промышленных и бытовых систем газоснабжения, узлов редуцирования давления и другом газовом оборудовании.

Достоинства:

• регулирование давления с высокой точностью;
• стабильное выходное давление газа;
• комбинированное устройство с защитными клапанами ПЗК, ПСК;
• быстрое срабатывание запорного клапана (< 1 сек.);
• эксплуатация в помещениях и на улице;
• адаптация к низким температурам воздуха.
