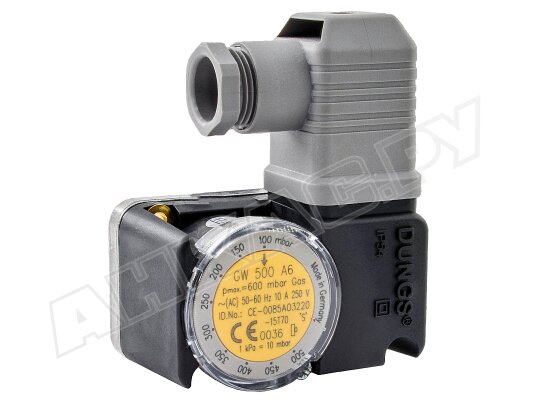

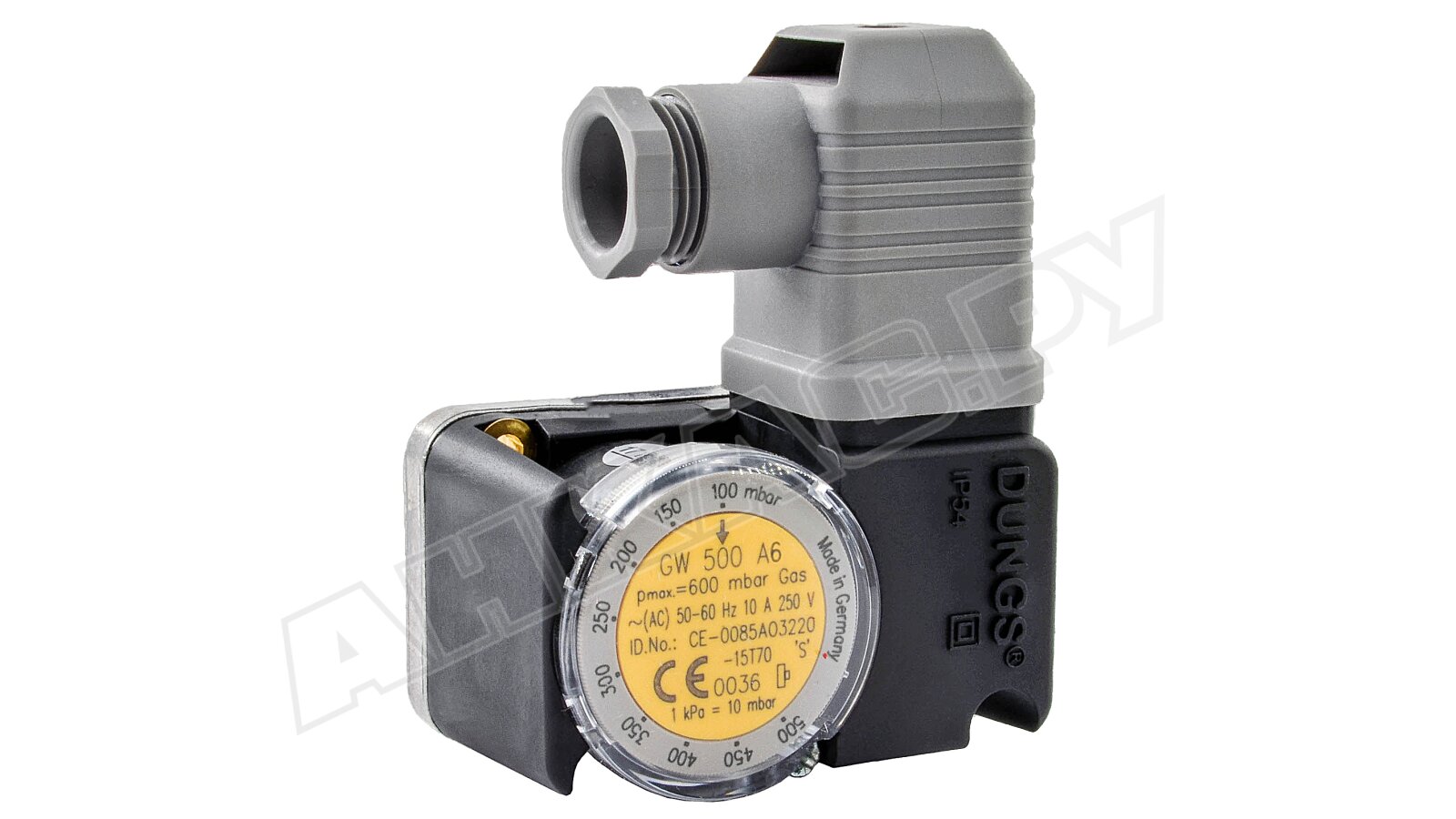

Реле давления Dungs GW 500 A6 1P

Реле давления газа Dungs GW 500 A6 1P регулируется в диапазоне от 100 до 500 мбар. Используется для контроля давления разряжения и избыточного давления в составе газовой автоматики. Отличается быстрым срабатыванием при отклонении давления от заданного параметра. Подходит для систем с максимальным давлением 600 мбар Прибор имеет все допуски, сертифицирован по EN 1854. В комплект входит кабельная розетка.

Исполнение и параметры

• Регулируемое реле давления обеспечивает замыкание контакта электрической цепи при изменении давления относительно установленного значения и передачу сигнала на газовую автоматику.
• Настройка параметра переключения осуществляется ручным способом, прокруткой диска с цифровой разметкой. Диапазон: 100-500 мбар. Интервал срабатывания – 25 бар. Прибор оснащен штуцером для измерения давления.
• Внешняя защитная оболочка предохраняет уязвимые компоненты от ударов, брызг, пыли. Стандарт электрозащиты – IP54. Материал конструкции: корпус – алюминий, переключатель – полиамид, мембрана – НБК, контакты – Ag.
• Внизу корпуса в центральной части предусмотрено соединительное отверстие G1/4 с внутренней резьбой по ISO 228. Реле может использоваться при температуре от -15°C до +70°C.

Достоинства:

• ударостойкий металлический корпус;
• быстрое срабатывание;
• класс электрозащиты IP 54;
• стабильная работа в широком диапазоне температур;
• штуцер для измерения давления;
• простое присоединение и подключение.

Монтажные тонкости

Реле давления газа Dungs GW 500 A6 1P артикул 231115 монтируется в газопроводную линию преимущественно в вертикальном положении. При установке в другой ориентации (горизонтально, под углом, вверх мембраной) переключение происходит при более низком или высоком давлении от заданной границы срабатывания. Допустимое отклонение установленного значения ≤ ± 15 %.
