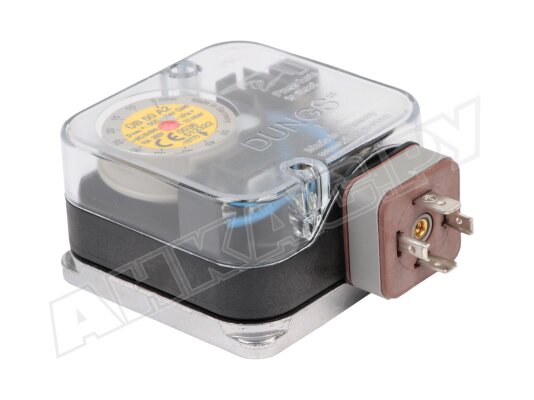

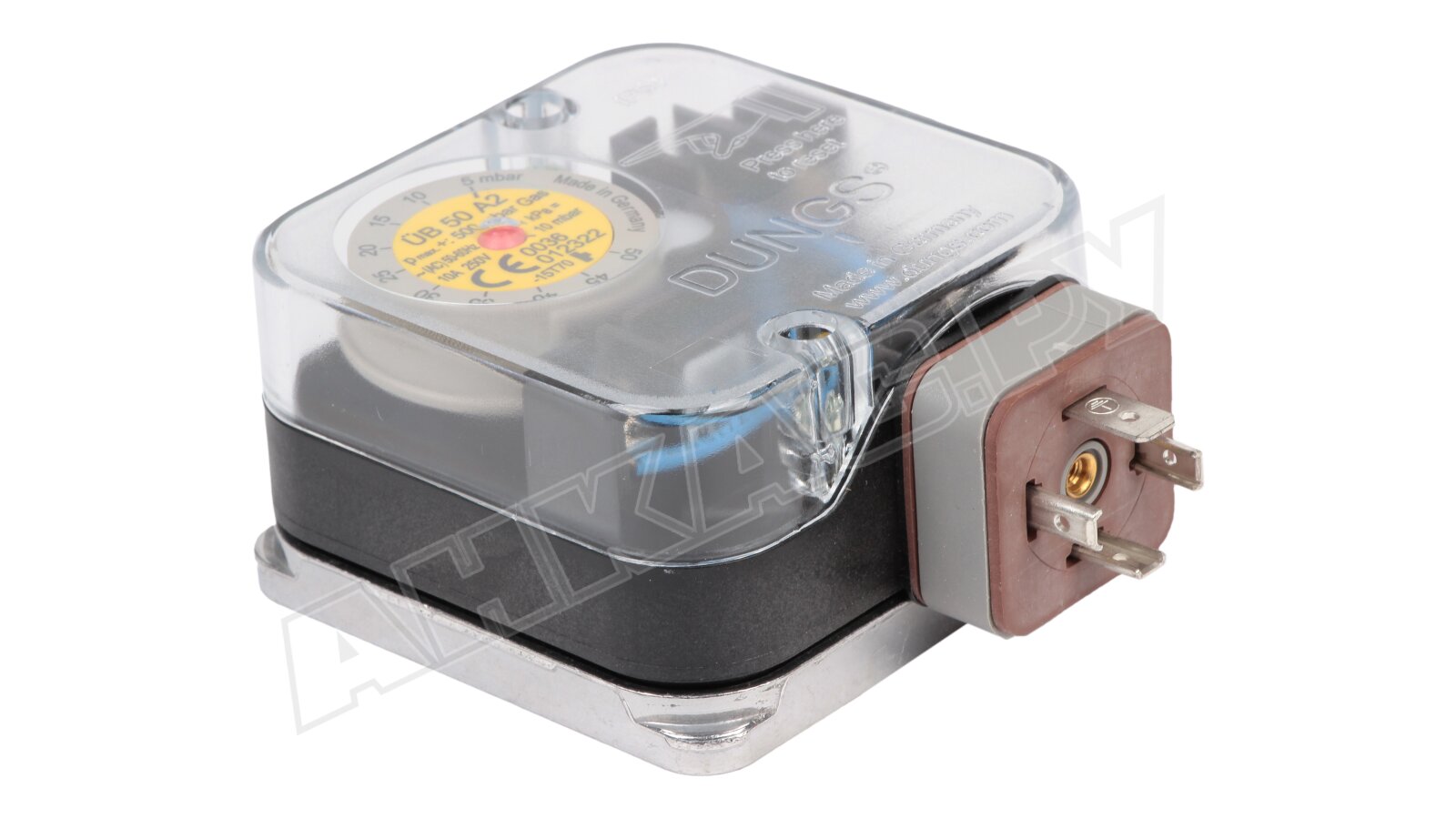

Реле давления Dungs UB 50 A2

Реле давления Dungs UB 50 A2 артикул 215242 – компактное устройство для контроля избыточного давления / давления разряжения в газопроводных системах, где критичны любые колебания давления. Характеризуются простотой регулировки, бесперебойной службой, надежным исполнением. Соответствуют нормативу EN 1854. Сферой применения являются топочные аппараты широкого спектра производителей.

Характеристики

• Максимальное давление: 500 мбар.
• Настройка в диапазоне: 2,5-50 мбар.
• Газ: 1-3 семейства/ нейтральный.
• Эксплуатационная температура: -15°C до +70°C.

Как работает

Переключатель датчика-реле реагирует на избыточное давление. Для выполнения функций прибор не требует внешней энергии. При превышении допустимого значения давления происходит включение, отключение, переключение контакта и передача сигнала на блок управления. При этом реле блокируется. Включенная лампочка-индикатор оповещает о заблокированном состоянии прибора. Для деблокировки требуется нажатие на кнопку сброса, расположенную в центральной части регулировочного колеса.

Особенности конструкции и монтажа

Точка переключения задается вращением специального диска. Для упрощения регулировки предусмотрена цифровая шкала. Не требуется использование манометра.

Надежный прибор произведен из литого алюминия (корпус), НБК (мембрана), полиамида (переключатель). Материал контактов – серебро. Внешняя оболочка отвечает требованиям электрозащиты IP54 по IEC 529. Электрическое соединение – через кабельный ввод PG.

Подключение к системе осуществляется через уплотнительное кольцо, на арматуру Dungs. При стандартном монтажном положении ограничитель максимального давления срабатывает с учетом настроек. При установке в горизонтальном, перевернутом или промежуточном положении переключение происходит при более высоком/низком давлении относительно заданных значений.

Достоинства:

• подходит для горелок большинства марок;
• простая корректировка параметров с помощью регулятора;
• блокировка при срабатывании;
• надежная защита от пыли/брызг (класс IP 54);
• простой монтаж в систему;
• индикация заблокированного положения;
• компактное исполнение.

Для того чтобы купить реле давления Dungs UB 50 A2 артикул 215242 по указанной цене, заполните онлайн-заявку на сайте. Изделие сертифицировано, надежно и готово к эксплуатации. Подробная информация о модели отражена в инструкции производителя.
