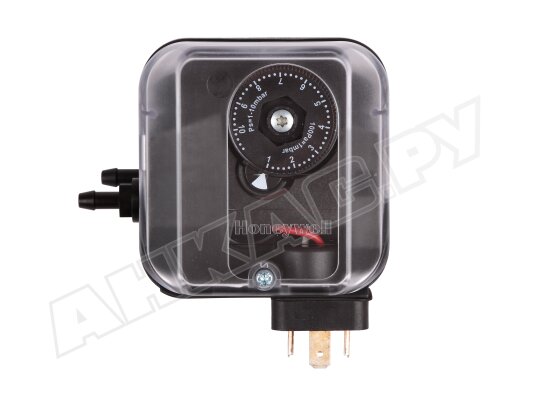

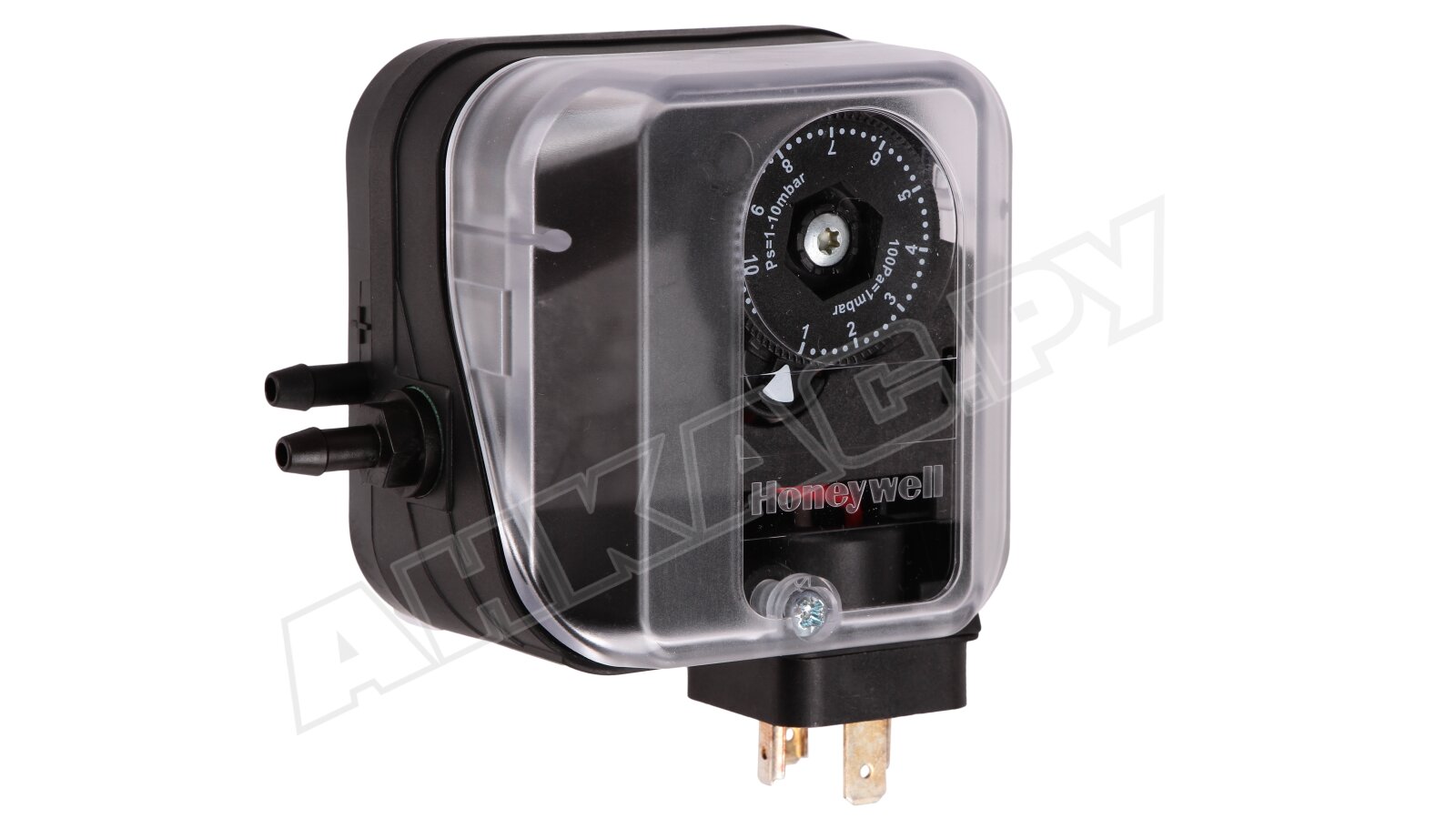

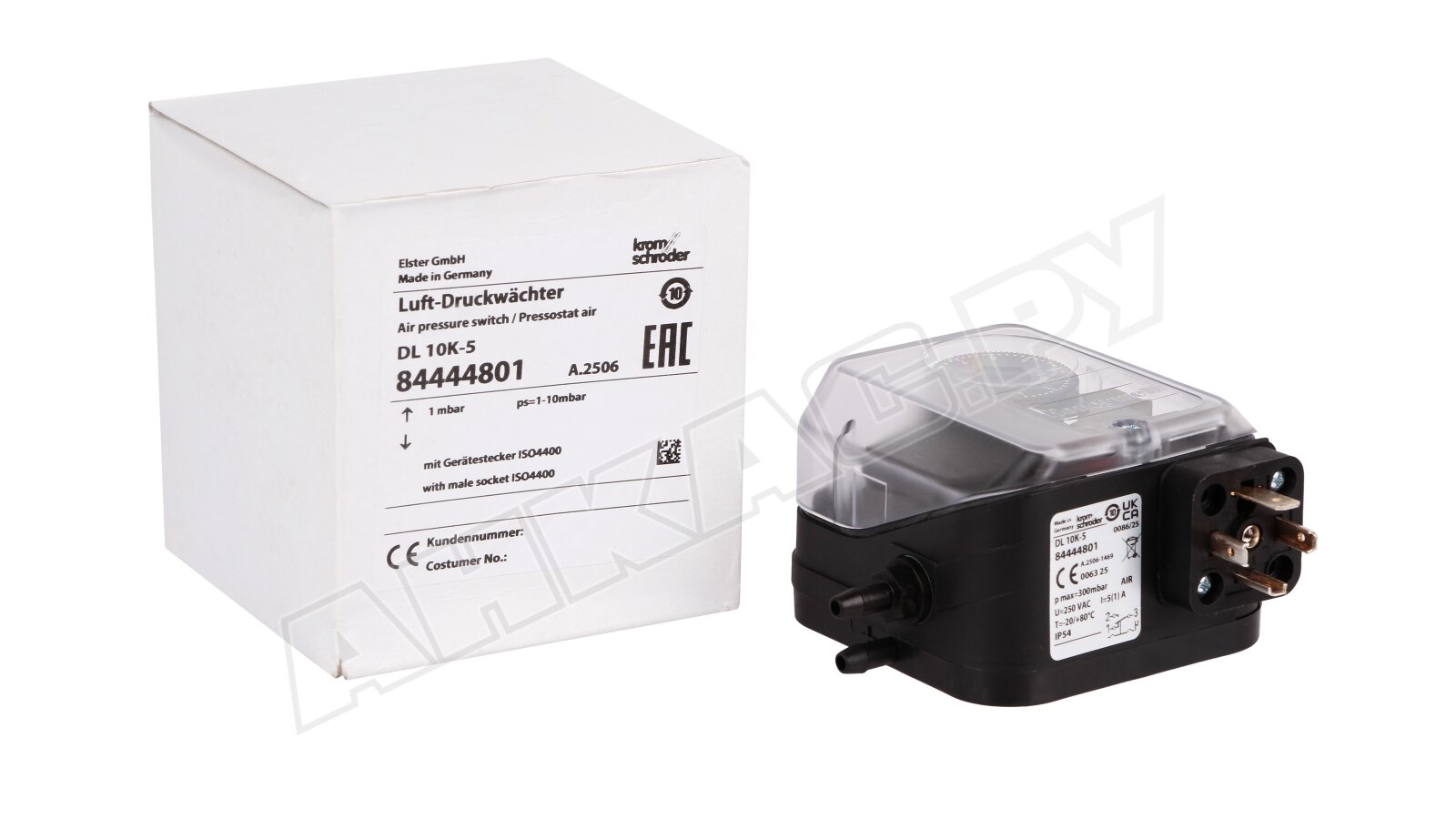

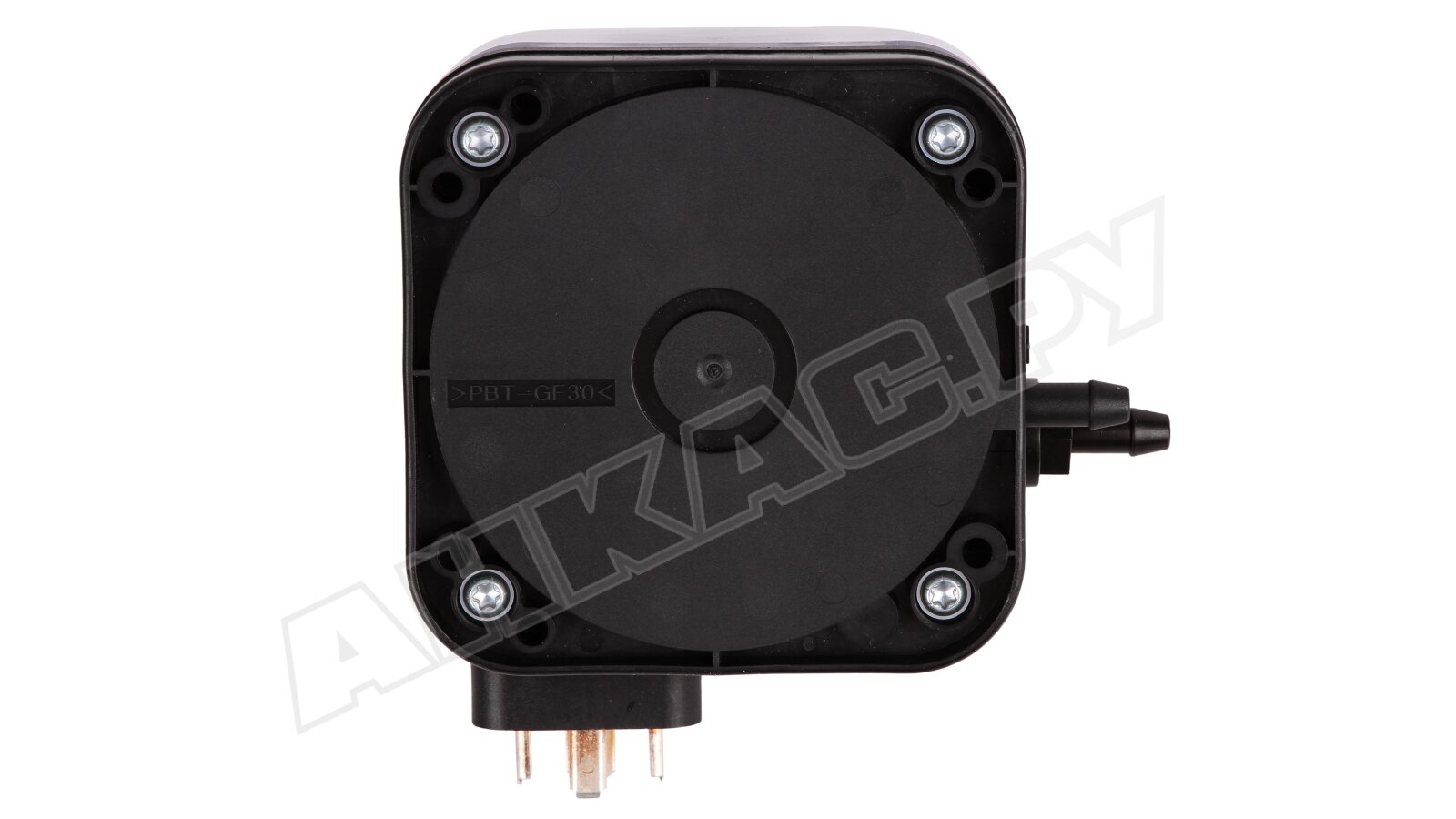

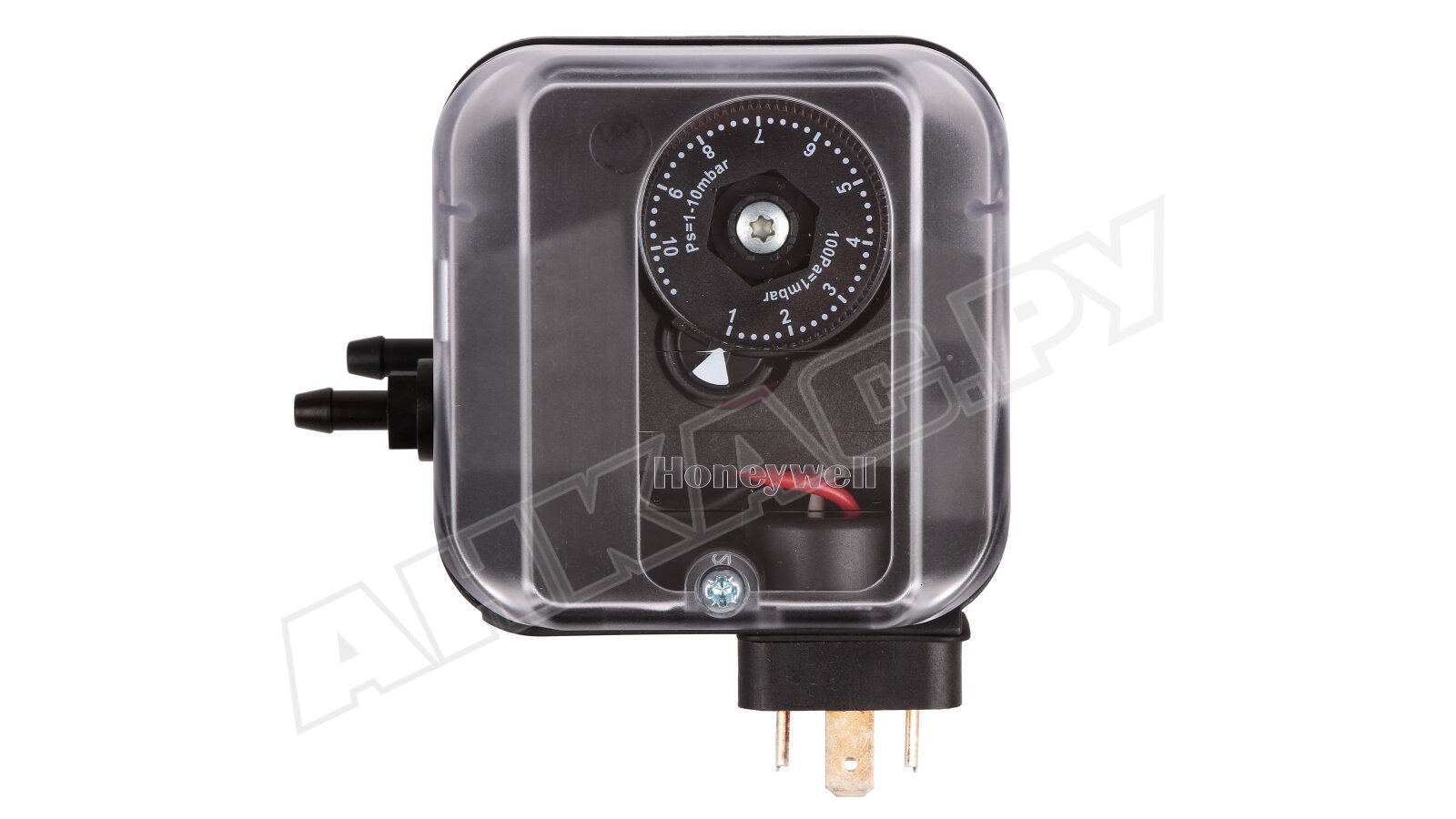

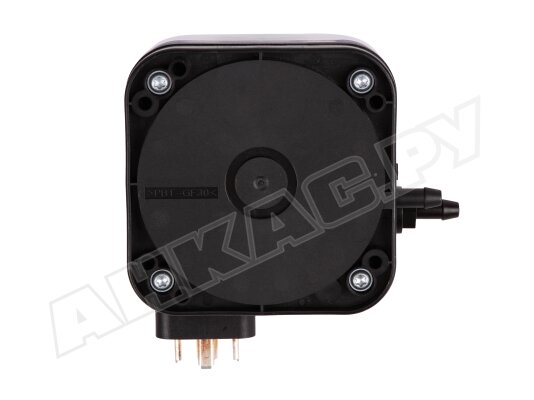

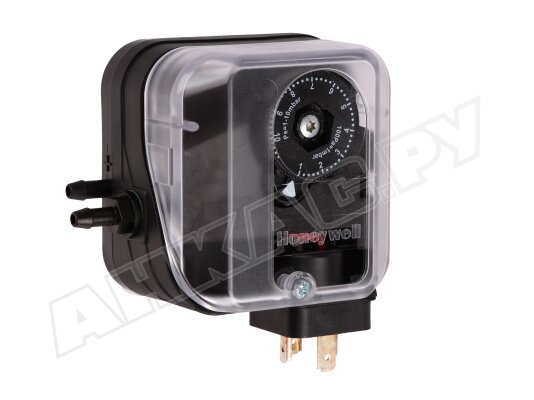

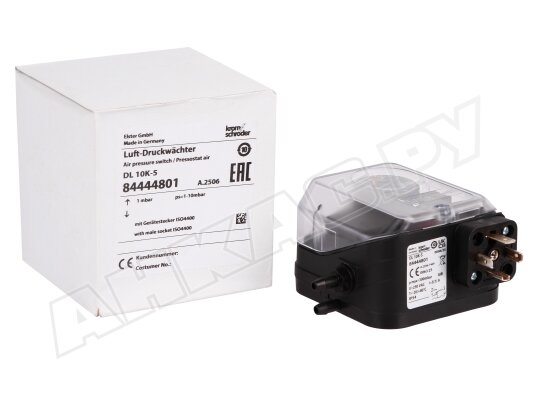

Реле давления Kromschroder DL 10K-5

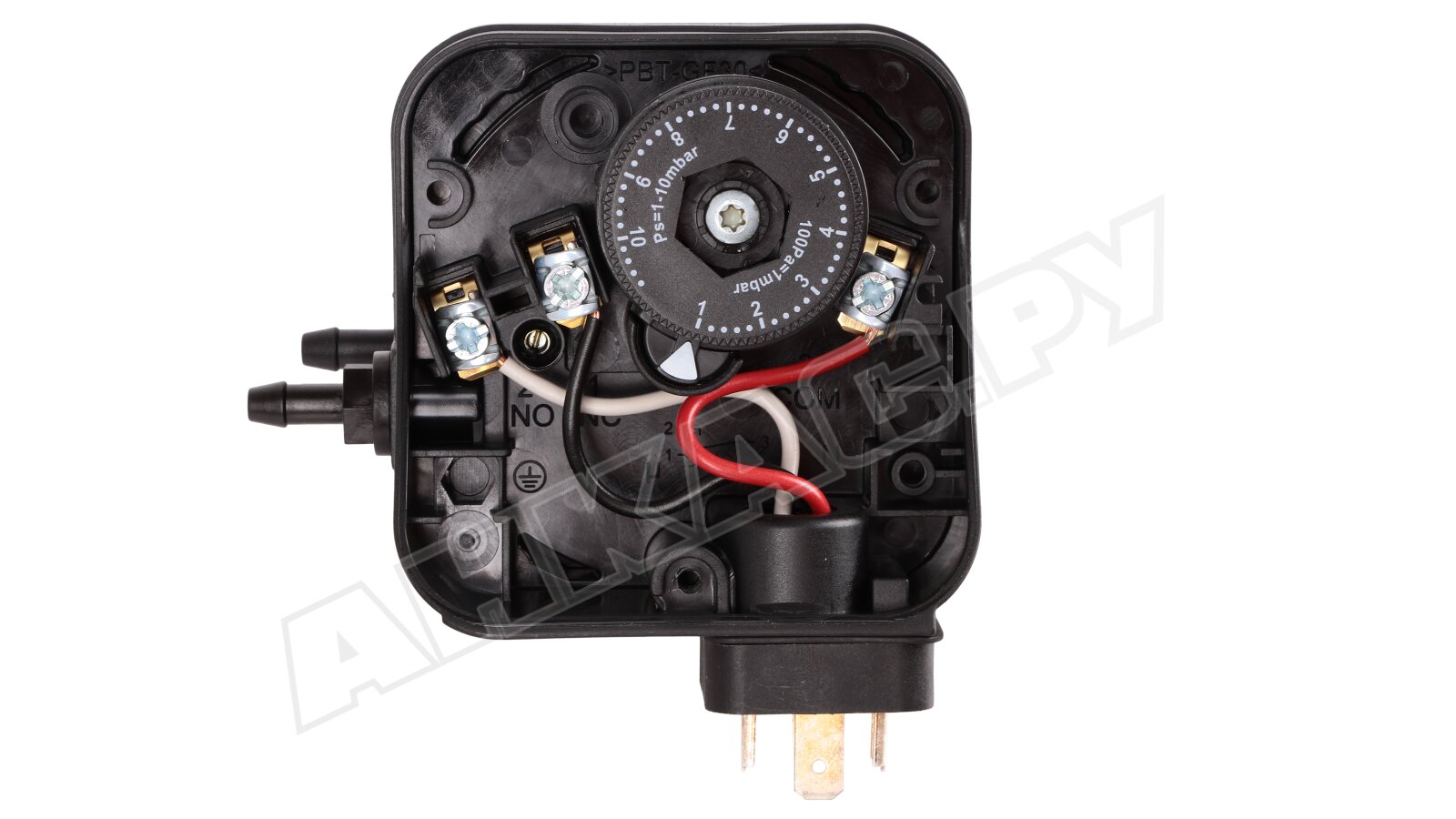

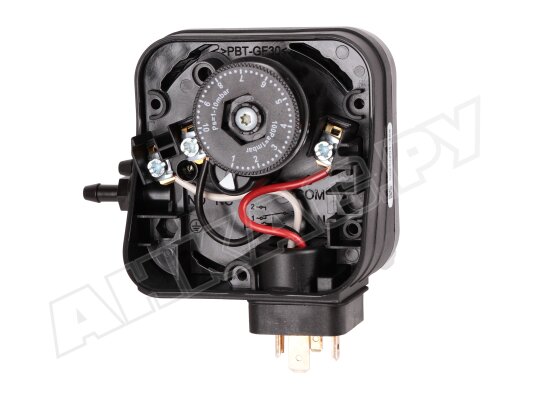

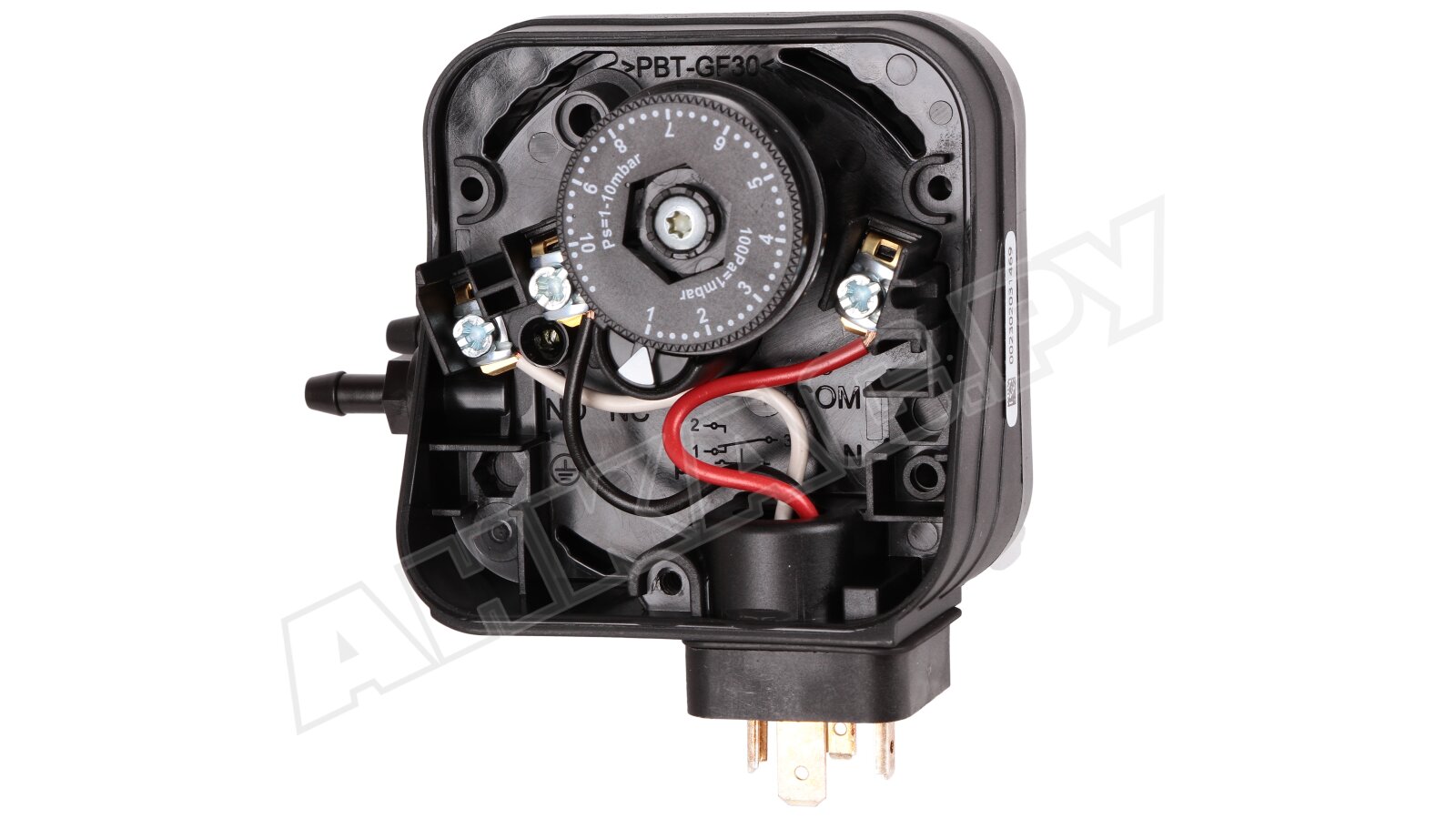

Реле давления Kromschroder DL 10K-5 встраивается в системы автоматизированного управления потоками газа и воздуха. Обеспечивает контроль давления при эксплуатации газовых горелок, систем вентиляции промышленных установок. Встроенный микропереключатель срабатывает при достижении заданных параметров, замыкая/ размыкая контакт. Настройка точки переключения осуществляется в направлении, противоположном усилию пружины, вращением ручного колесика. Реле характеризуется высокой точностью, надежной электрозащитой, стабильной работой при низких и высоких температурах окружающего воздуха.

Особенности и основные параметры:

• контроль давления разряжения, избыточного, дифференциального давления;

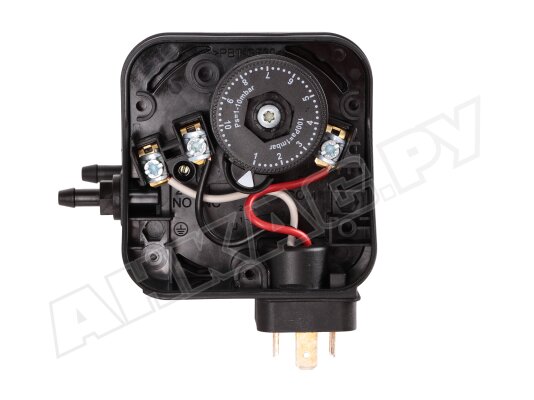

• возможность точной настройки параметров ручным колесиком в диапазоне 1-10 мбар;
• использование в системах контроля неагрессивного газа и воздуха с давлением до 300 мбар;
• работа по дифференциальному принципу;
• датчик мембранного типа с точным срабатыванием;
• защита корпуса от проникновения пыли и влаги по стандарту IP 54;
• корпус из термостойкой армированной пластмассы PBT низкой газопроницаемости;
• стабильная работа при температурах 20...+80 °C;
• надежное резьбовое соединение Rp 1/4";
• материал рабочей мембраны – износостойкий каучук NBR;
• установка в горизонтальном и вертикальном (рекомендуемое) положении;

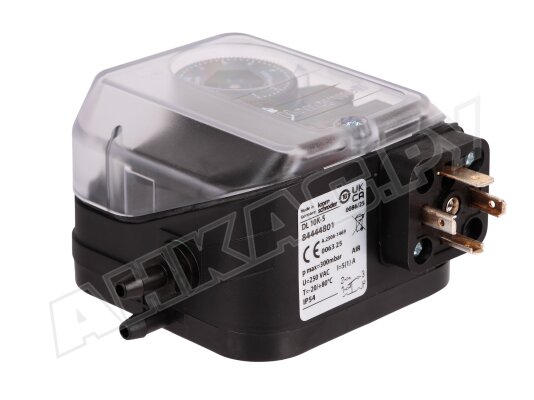

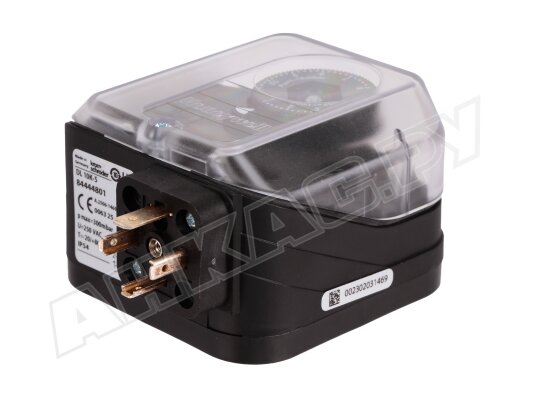

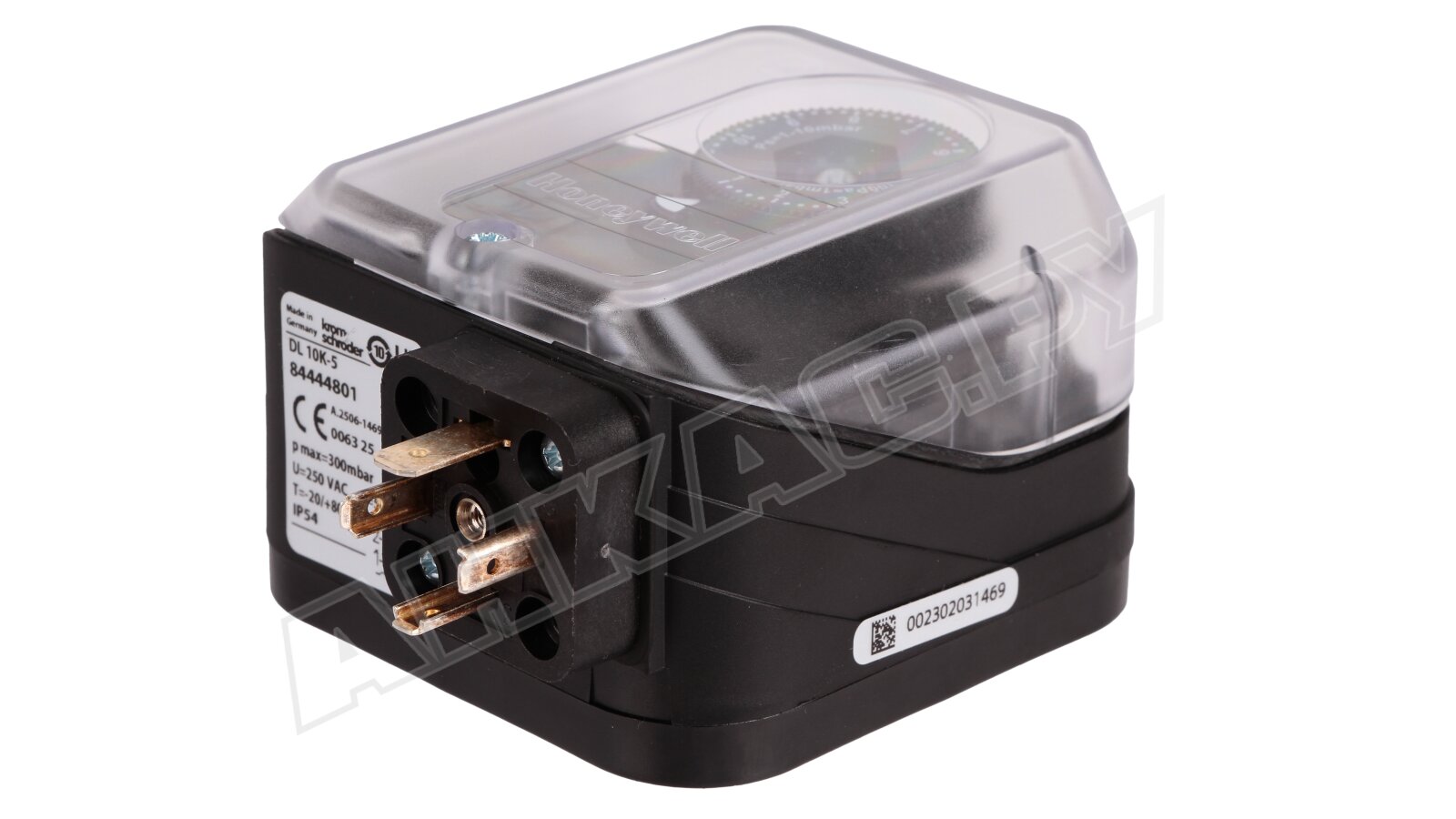

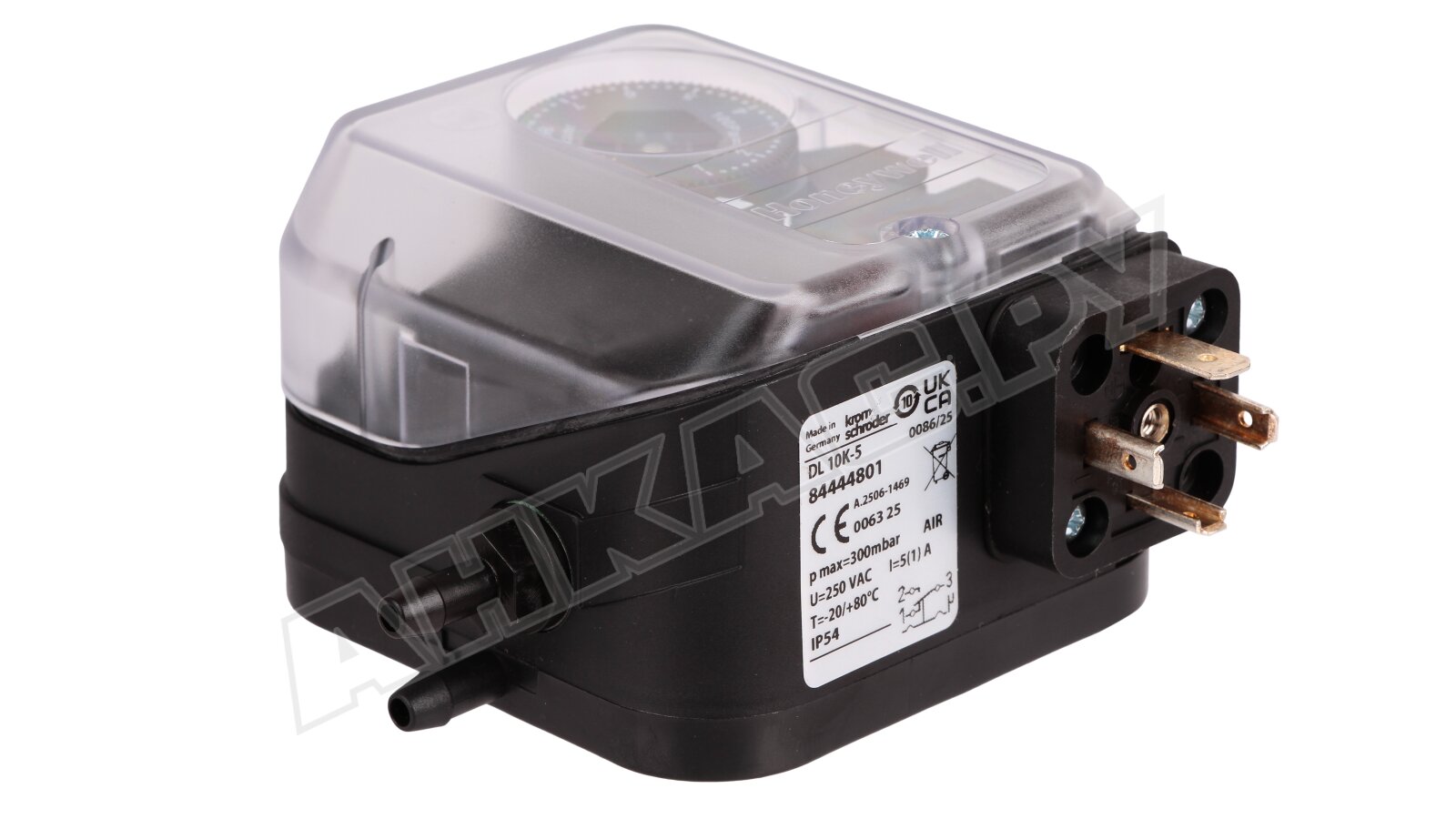

• электроподключение с помощью DIN-штекера.

Сфера применения

Реле давления Kromschroder DL..K используется в схемах автоматизации систем сжигания газа в качестве элемента управления дисковыми воздушными затворами, противопожарными затворами, для контроля работы вентилятора. Также может применяться в других промышленных установках.

Условия монтажа и эксплуатации

Реле может размещаться внутри помещений и на улице под навесом. При установке необходимо обеспечить защиту от попадания грязи, влаги, солнечной радиации, выпадения конденсата, обледенения.

Допускается вертикальное и горизонтальное положение при монтаже, внешней стороной вниз. Вертикальное размещение мембраны предпочтительно. При вертикальной ориентации точка срабатывания будет соответствовать значению шкалы.

Важно: компания Honeywell с 2016 года является владельцем компании Elster, частью которой является компания Kromschroder.
