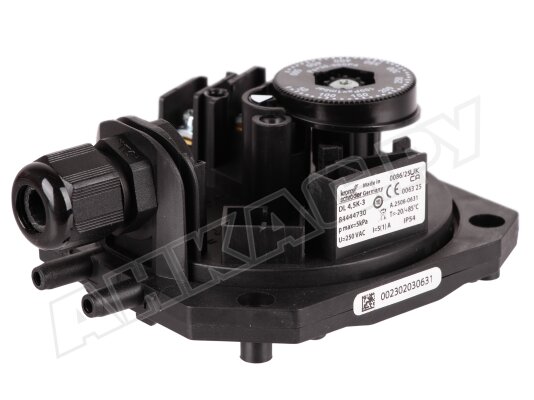

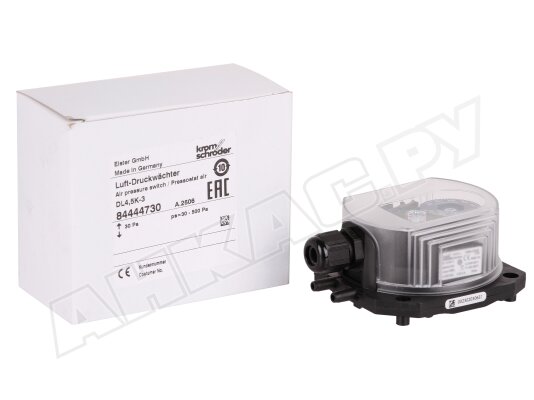

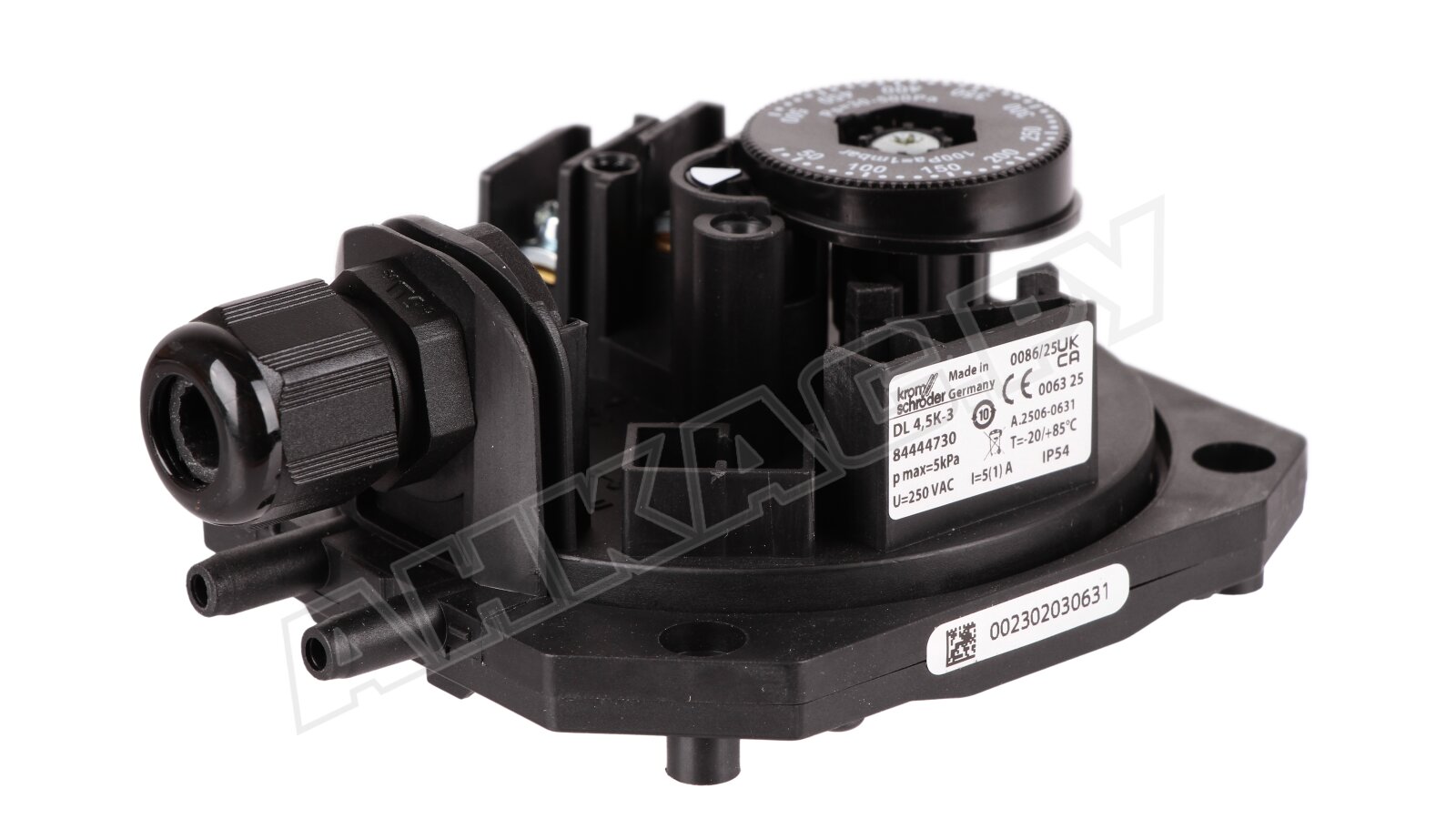

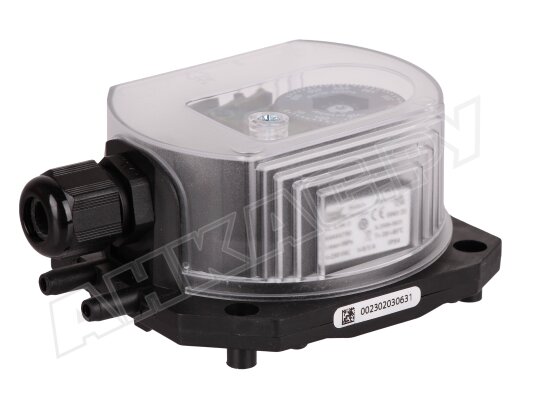

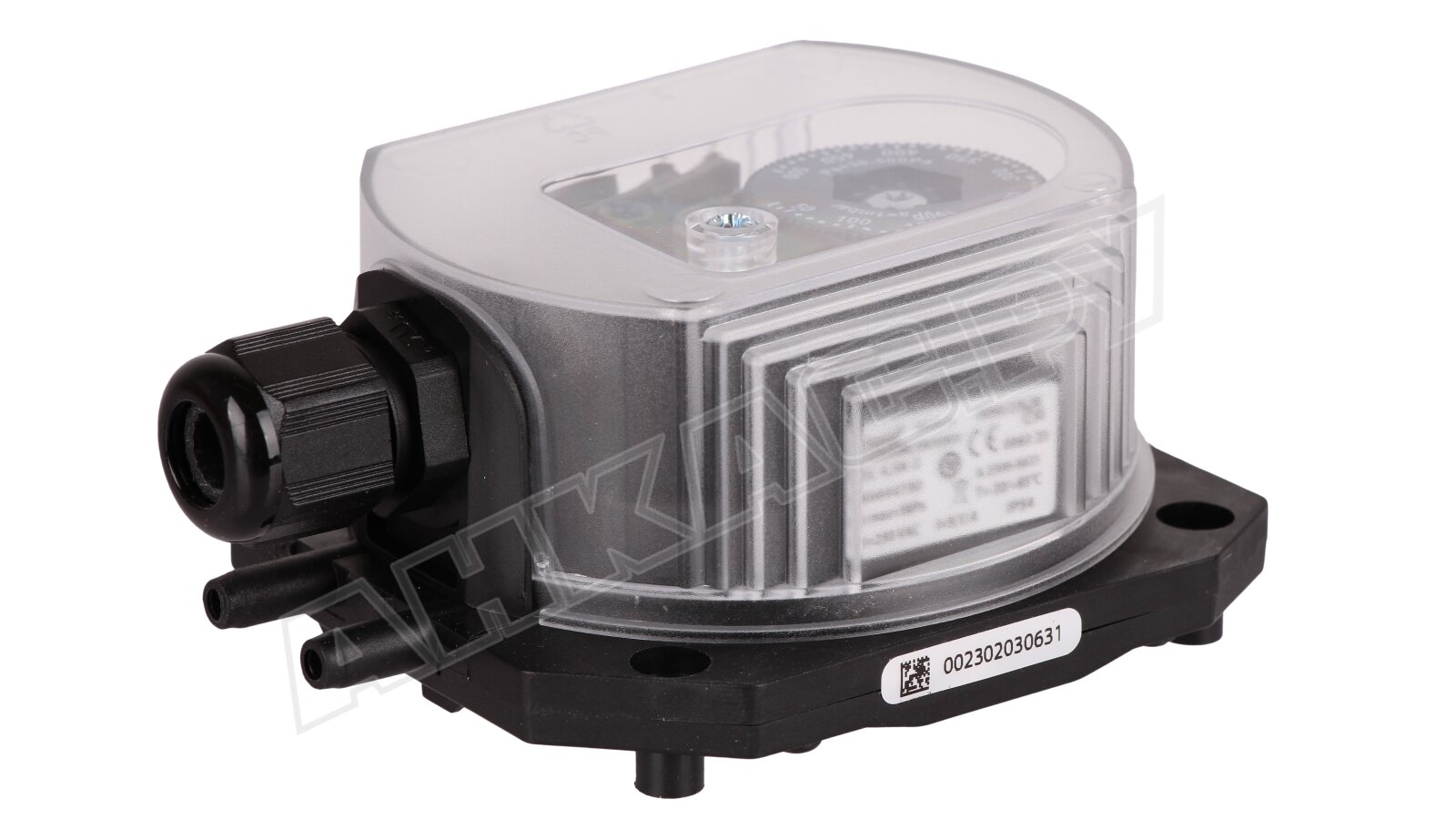

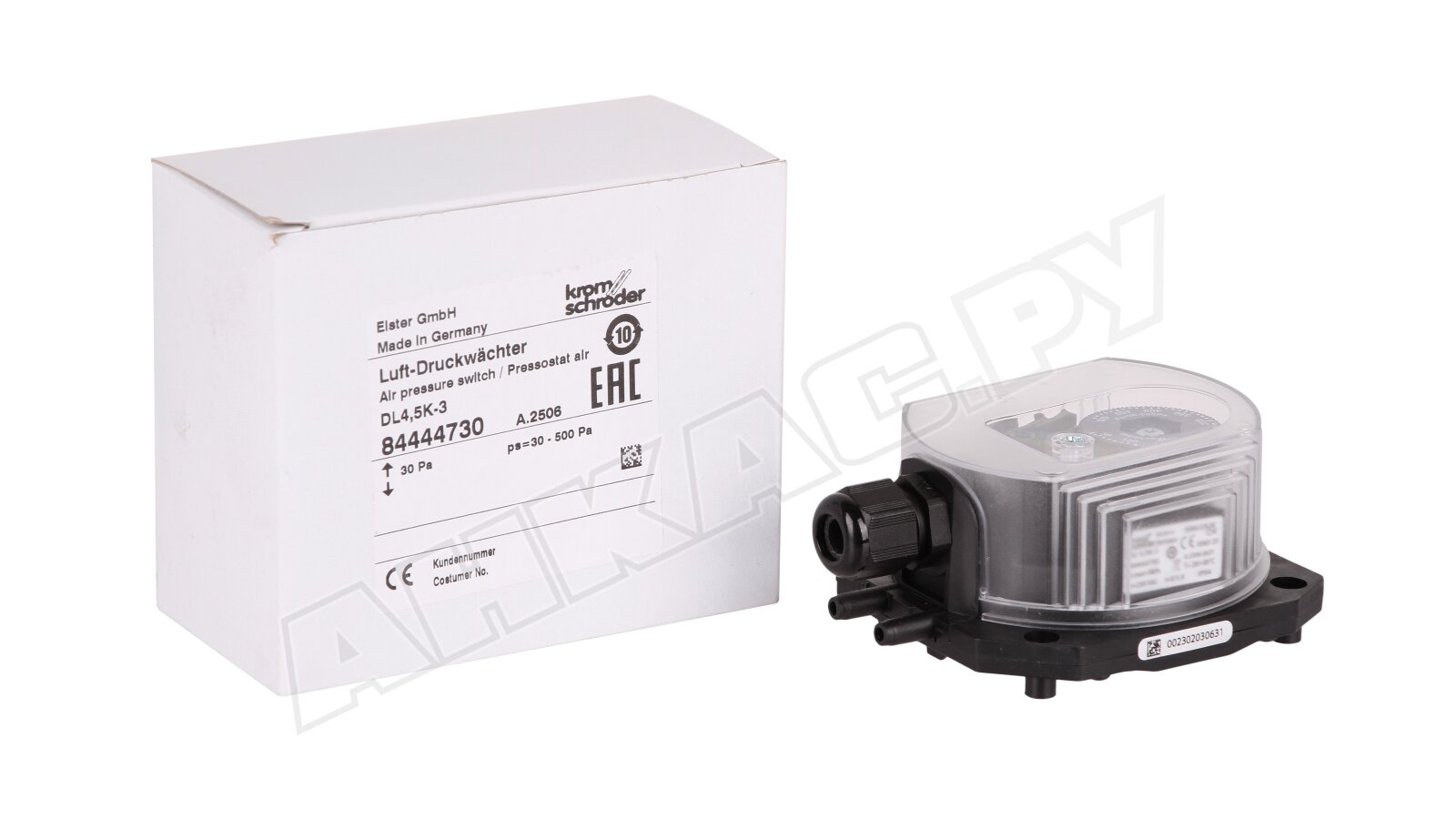

Реле давления Kromschroder DL 4,5K-3

Реле давления Kromschroder DL 4,5K-3, арт: 84444730 входит в систему автоматизированного управления и регулирования потоками газа и воздуха в топочном оборудовании и вентиляционных установках. Служит для эффективного контроля давления и переключения контактов в заданной точке срабатывания.

Подробнее о реле давления DL...К

Реле Kromschroder DL..К обеспечивает контроль избыточного давления, разрежения или дифференциального давления воздуха, дымовых и других неагрессивных газов. Не рассчитано на контакт с горючими газами.

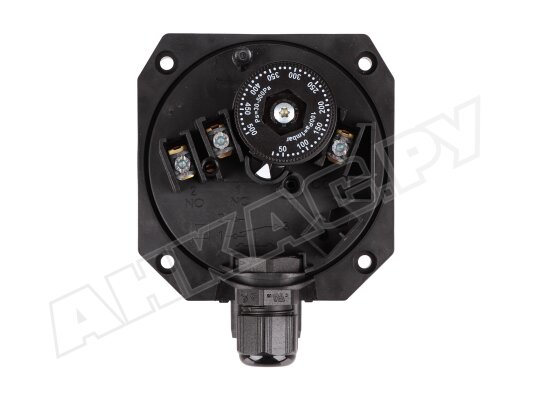

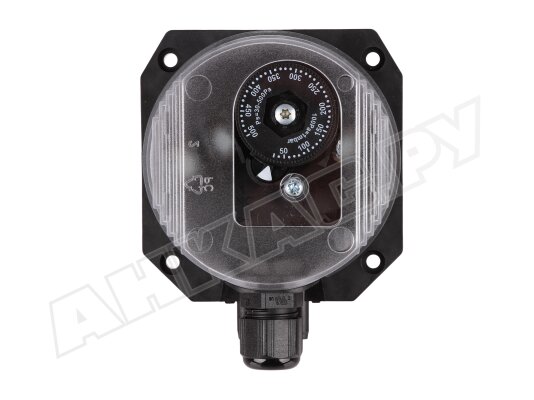

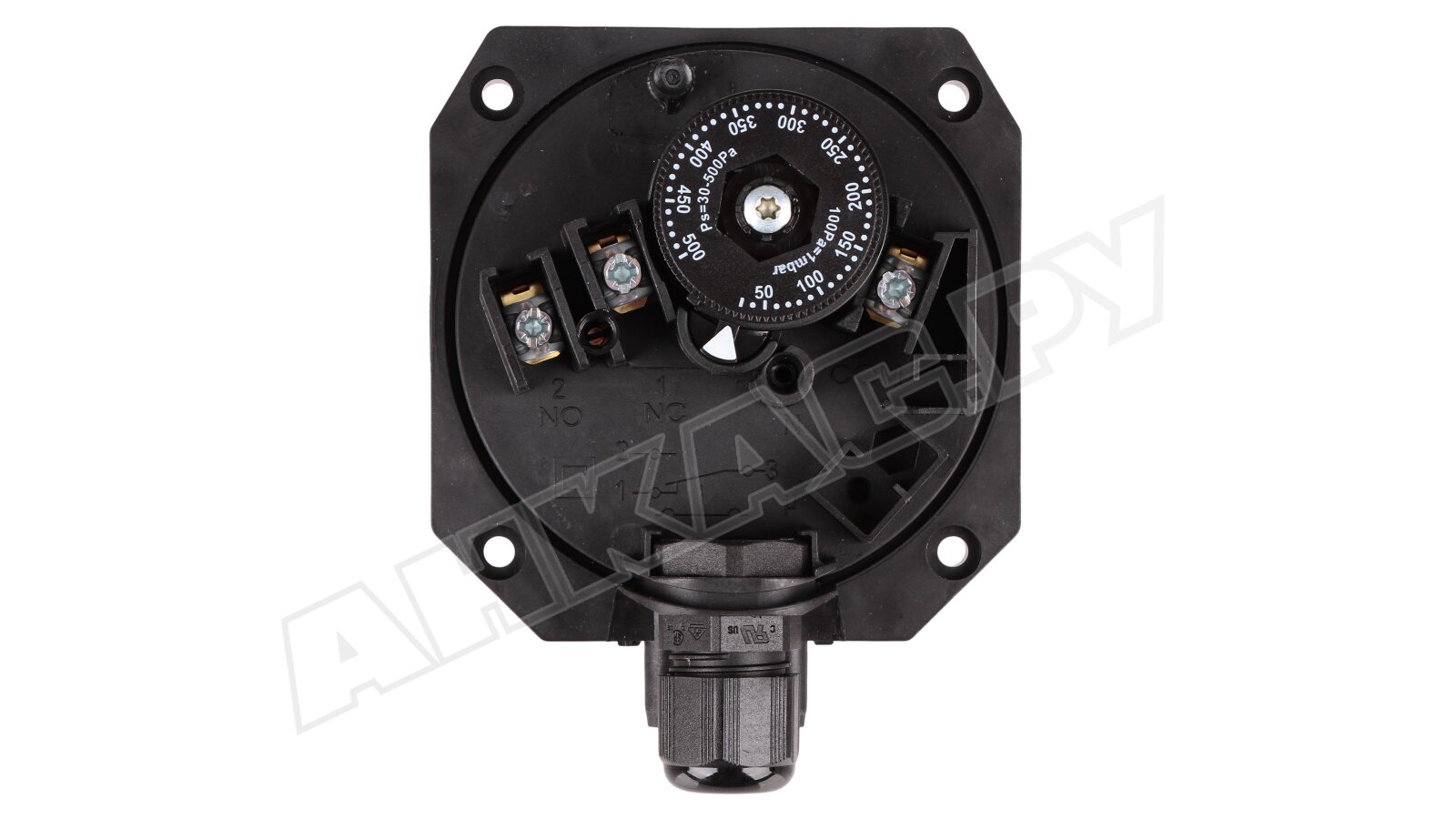

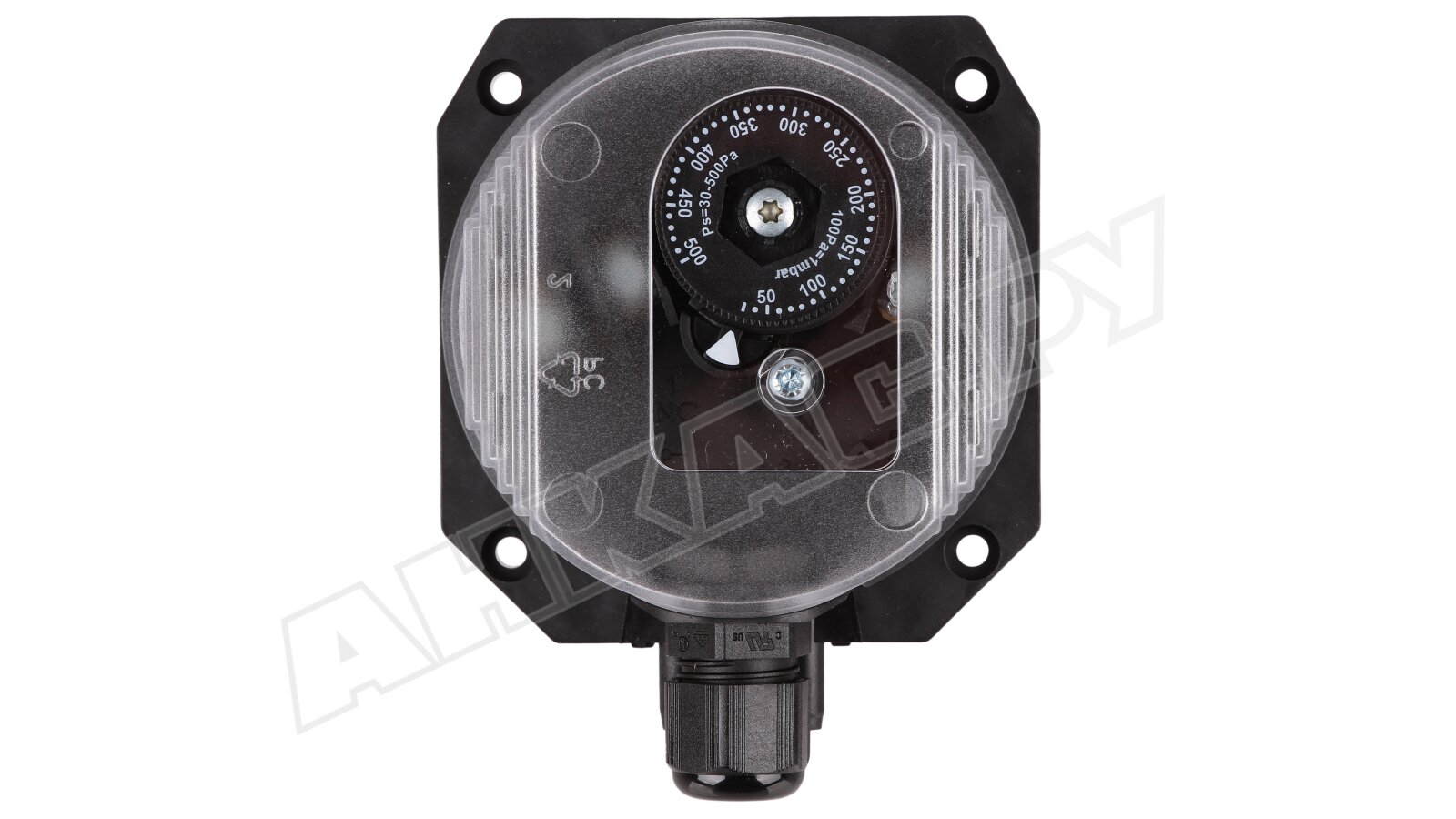

Встроенный микропереключатель замыкает, размыкает или переключает контакты при достижении установленной в ходе настройки точки срабатывания. Для задания необходимых параметров предусмотрено ручное колесико.

Конструкция произведена из газонепроницаемых материалов, что обеспечивает высокую контактную надежность мембранного датчика. Реле точно срабатывает при эксплуатации в широком диапазоне внешних температур. Материалы корпуса и мембраны: термостойкая армированная пластмасса PBT и износостойкий NBR-каучук.

Особенности и основные параметры:

• плавная ручная настройка давления срабатывания в диапазоне 0,3-5 мбар;
• использование в системах контроля дымовых газов/ воздуха с давлением до 300 мбар;
• работа по дифференциальному принципу;
• надежное резьбовое соединение Rp 1/4";
• пыле-, влагозащита корпуса по стандарту IP 54;
• эксплуатационные температуры: 20...+80 °C;
• монтаж горизонтально или вертикально (рекомендуется);
• вид подключения: кабельный ввод M16.

Сфера применения

Реле давления Kromschroder DL..K востребовано для оснащения систем автоматизации газового оборудования в качестве элемента управления дисковыми воздушными и противопожарными затворами, для контроля работы вентилятора. Подходит также для других применений в различных сферах промышленности, требующих контроля давления воздуха.

Условия монтажа и эксплуатации

Реле давления DL..К подходит для установки не только в помещениях, но и на улице (под навесом). При монтаже требуется обеспечить защиту соединений от проникновения загрязнений, влаги, исключить попадание на корпус солнечного излучения, а также вероятность конденсации и обледенения.

Монтаж осуществляется на вертикальную и горизонтальную поверхность. Вертикальное положение предпочтительно, так как точка срабатывания в этом случае соответствует значению шкалы настройки и не требует дополнительной корректировки.
