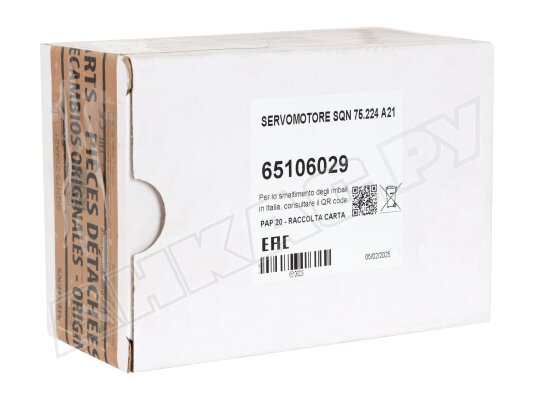

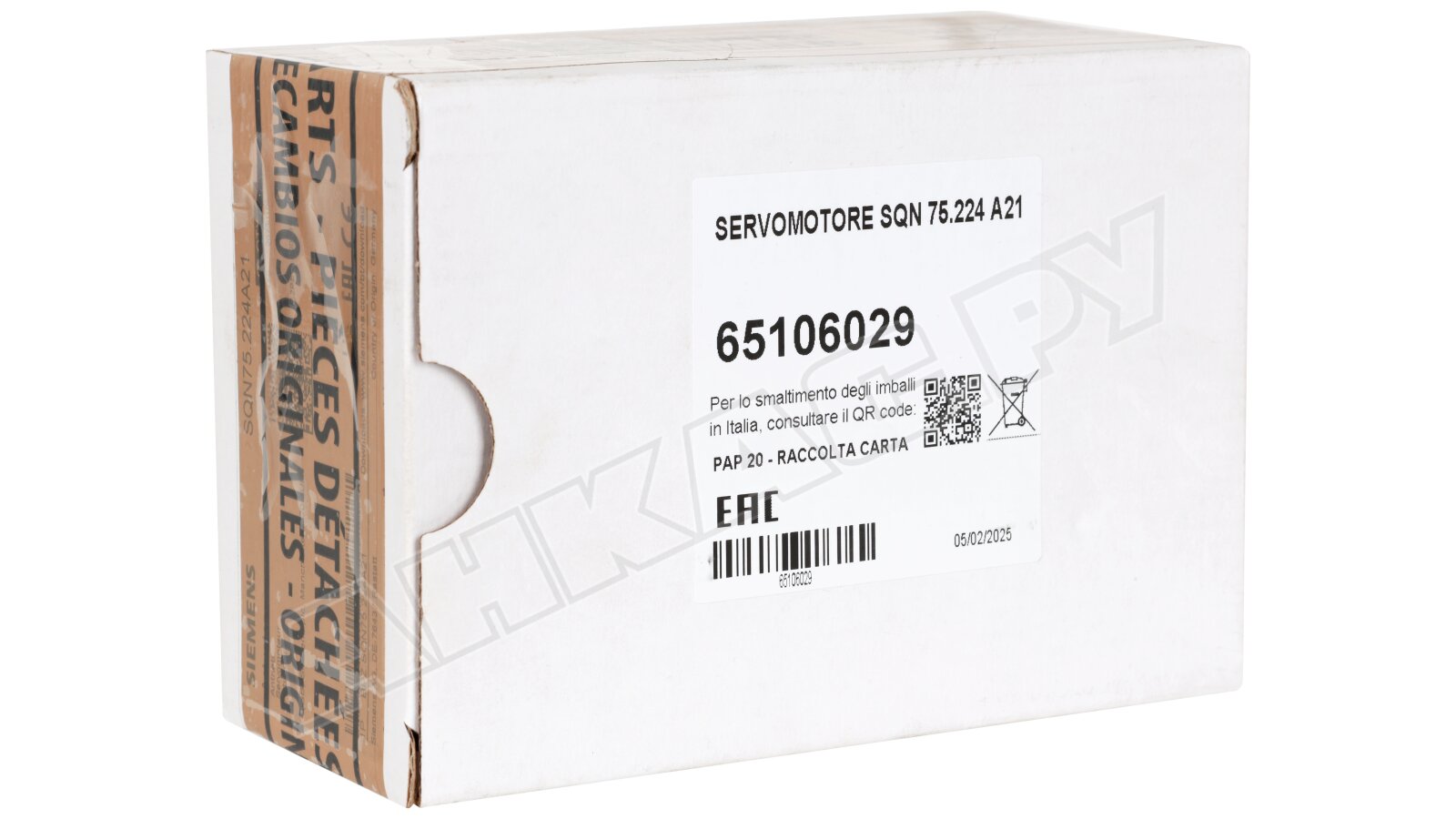

Сервопривод Elco SQN75.224A21

Сервопривод Elco SQN75.224A21, арт: 65106029 предназначен для управления положением воздушной заслонки и регулирования подачи воздуха. Габариты конструкции не рассчитаны на монтаж потенциометра. Привод работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Обеспечивает поступление необходимого объема воздуха для продувки камеры сгорания и формирования оптимального соотношения топливо/воздух.

Особенности и основные параметры:

• питание от сети напряжением 230 В, -15%, +10%;
• доступный диапазон регулировки угла открытия заслонки: 0...160°;
• продолжительность цикла на 90° – 4 сек.;
• корпус длиной 115 мм;
• 2 реле, 4 переключателя в т.ч. 2 концевых для задания параметров срабатывания;
• работа от реверсивного синхронного электродвигателя с антиблокировкой;
• простая настройка точек переключения с помощью регулируемых кулачков;
• интегральная электронная схема;
• внутренняя индикация положения;
• возможность крепления в любом монтажном положении;
• штепсельные клеммы для электроподключения;
• пыле-, влагозащита корпуса класса IP40;
• температуры эксплуатации: -20..+60 °C.

Конструкция

Корпус сервопривода изготовлен из пластика, стойкого к ударам и температурным воздействиям. Внутри корпуса размещены:

• синхронный реверсивный двигатель с зубчатой передачей, которая может быть отключена;
• распределительный вал;
• реле, концевые и вспомогательные переключатели.

Зубчатая передача не требует обслуживания при эксплуатации.

Место применения

Сервопривод Elco SQN75.224A21 рассчитан на применение в маломощных и среднемощных горелках на газе или жидком топливе.
