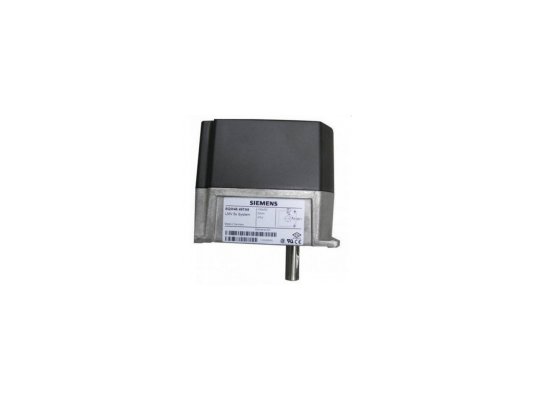

Сервопривод Siemens SQM40.145A21

Сервопривод Siemens SQM40.145A21 отвечает за перемещение в рабочее положение воздушных/ газовых заслонок, дисковых затворов, штоков клапанов и других элементов отопительной установки, требующих вращательного движения. Настройка угла открытия осуществляется в диапазоне 0…90º. Устройство характеризуется точным позиционированием, надежным исполнением, нетребовательностью в обслуживании.

Основные параметры SQM40.145A21:

• работа от сети напряжением 220 В, -15%, +10%;
• крутящий момент – 5 Нм;
• время на полное открытие (90º) – 15 секунд;
• направление вращения – против часовой стрелки.

Комплектация и эксплуатационные характеристики:

• комплектация тремя переключателями;
• электронный модуль;
• зубчатый механизм и подшипниковая опора, не требующие регулярного смазывания;
• синхронный реверсивный шаговый двигатель с защитой от остановки;
• отсоединяемый вручную, нажатием на штифт, вал с повторным автоматическим зацеплением;
• прочный корпус из алюминиевого литья с крышкой из термостойкого пластика;
• электрозащита компонентов по стандарту IP 54;
• управление работой привода топочным автоматом, работа совместно с регулятором, контроллером непрерывного действия;
• простой способ регулировки конечных и вспомогательных переключателей;
• шаг открытия 0…90°, внутренняя индикация;
• потенциометр для отслеживания положения вала;
• монтаж в произвольном положении;
• отверстия в корпусе для удобства электропроводки;
• электрическое соединение с помощью винтовых клемм;
• допустимые температуры эксплуатации (внешняя среда): -20...60 °C, влажность <95%.

Применение

Сервопривод Siemens SQM40.145A21 разработан для установки в промышленные средне- и высокомощные горелки. Встраивается в системы автоматического регулирования подачи газа, жидкого топлива, воздуха на горение при эксплуатации систем отопления, горячего водоснабжения, вентиляции, кондиционирования воздуха, производственных технологических линий.
