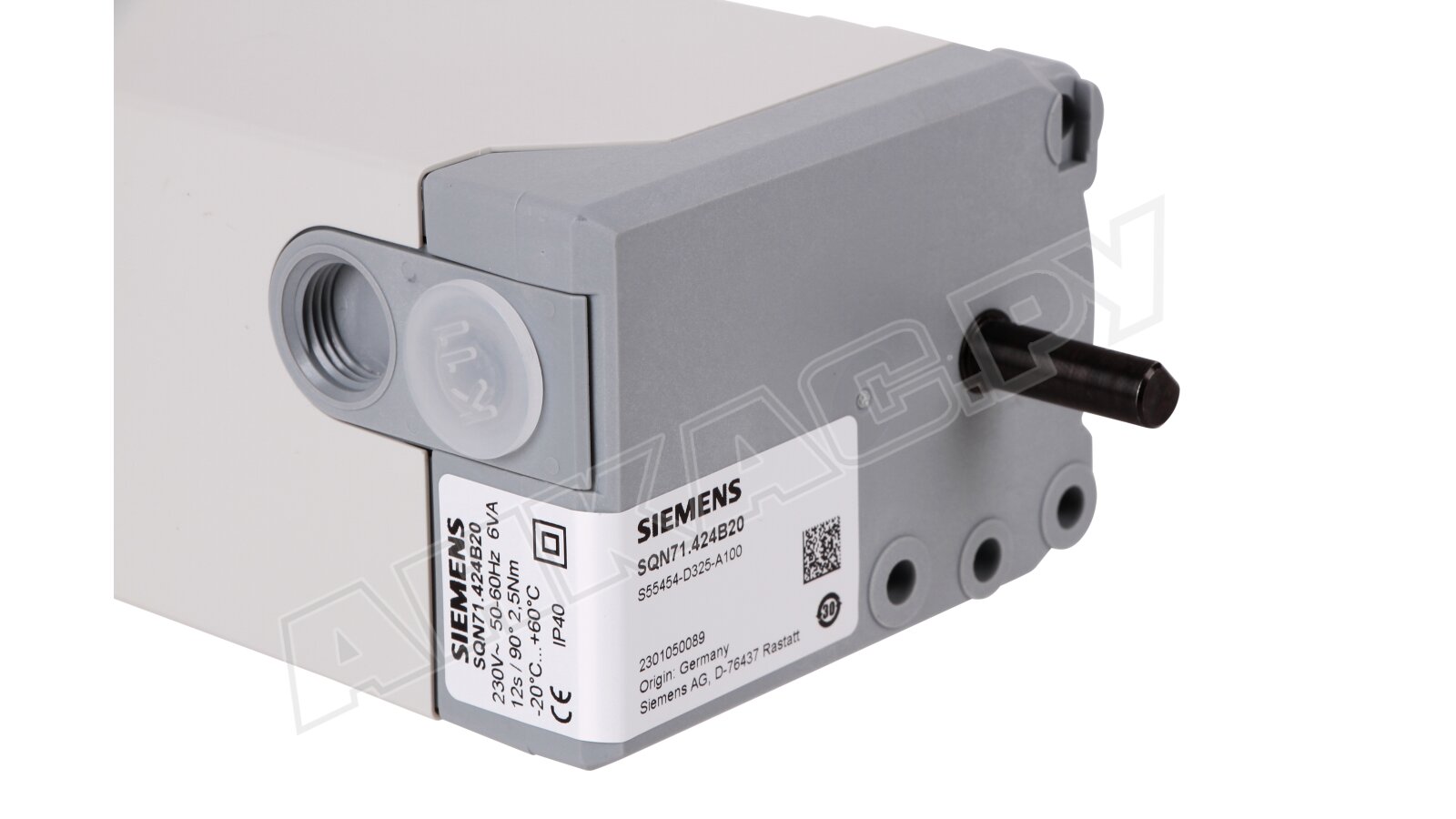

Сервопривод Siemens SQN71.424B20

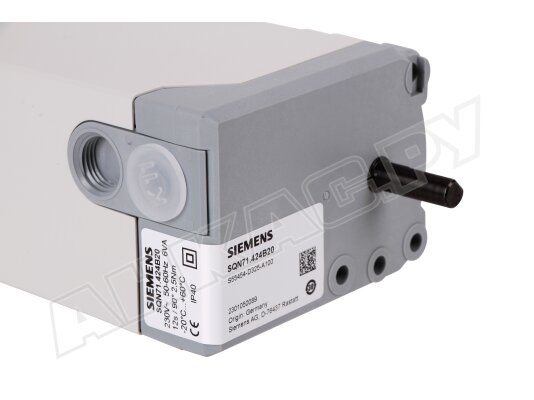

Сервопривод Siemens SQN71.424B20, арт: S55454-D325-A100 применяется в составе жидкотопливных и газовых горелок малой и средней мощности. Сервопривод воздушной заслонки работает в составе систем регулирования горения. Перемещает воздушную заслонку для регулирования соотношения воздуха и топлива и оптимального сжигания смеси.

Ключевые параметры:

• диапазон угла открытия: шкала 0..130°, максимальное угловое положение – 160°;
• перемещение на 90° в течение 12 сек.;
• рабочее напряжение – 220 В, -15%, +10 %;
• интегральная электронная схема;
• внутренняя индикация положения заслонки;
• произвольное монтажное положение;
• работа совместно с контроллерами RWF40, автоматами горения или регуляторами;
• условия эксплуатации: -20..+60 °C (исключить образование конденсата, льда, попадание влаги).

Особенности

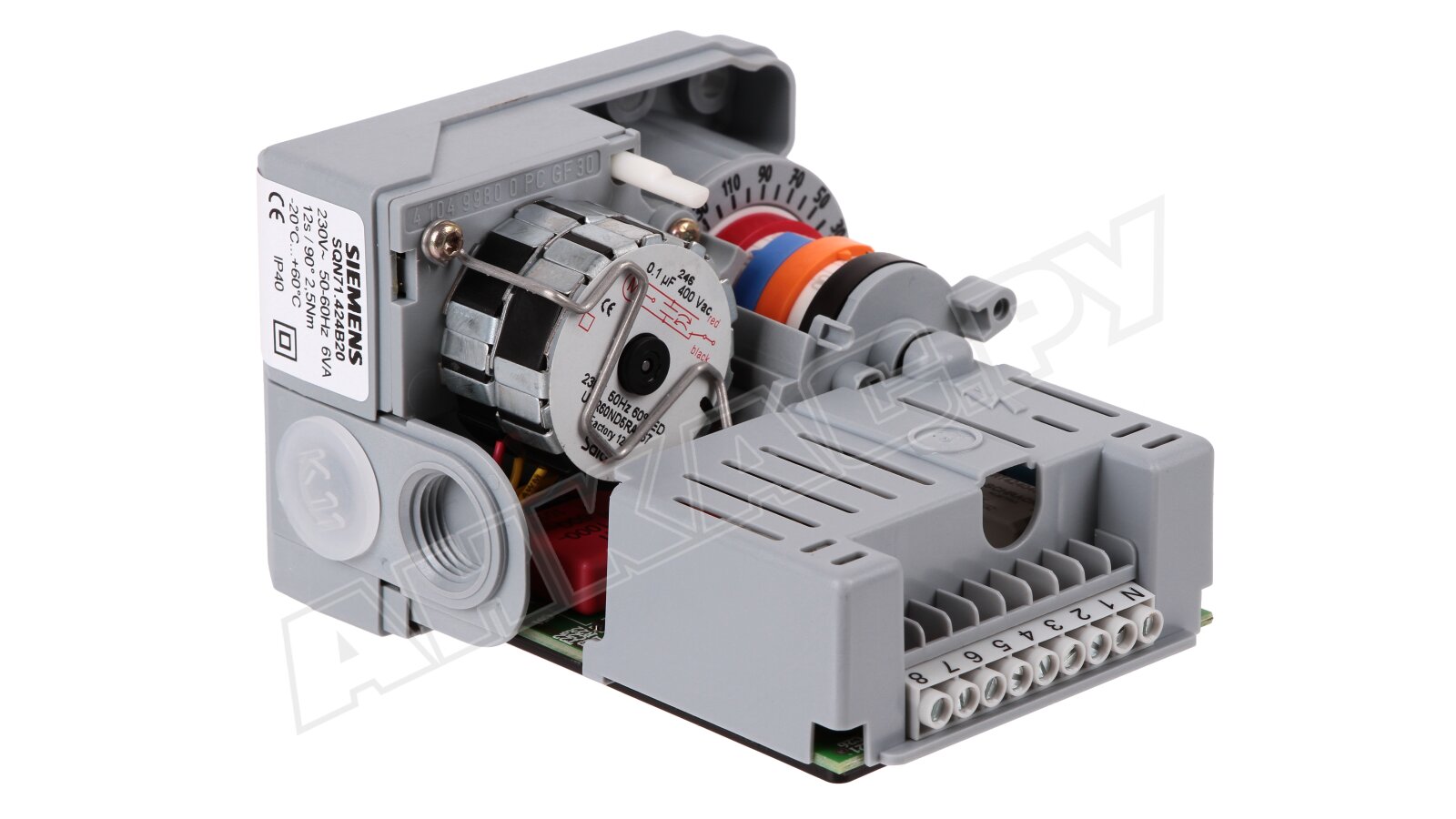

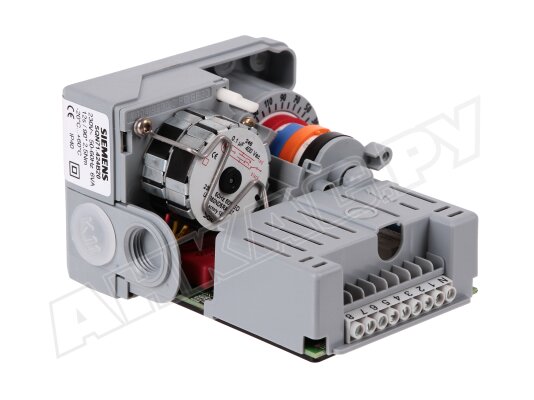

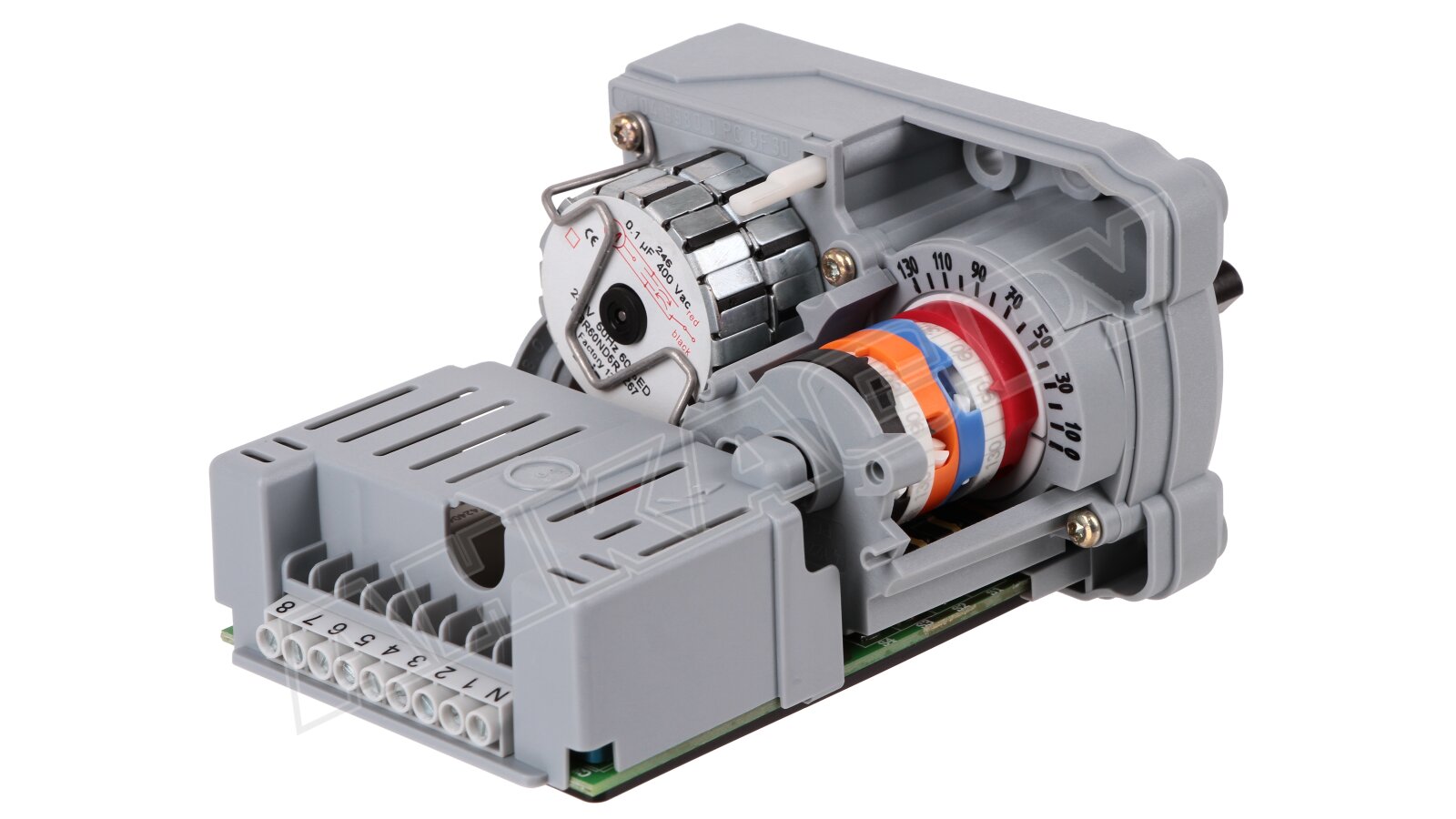

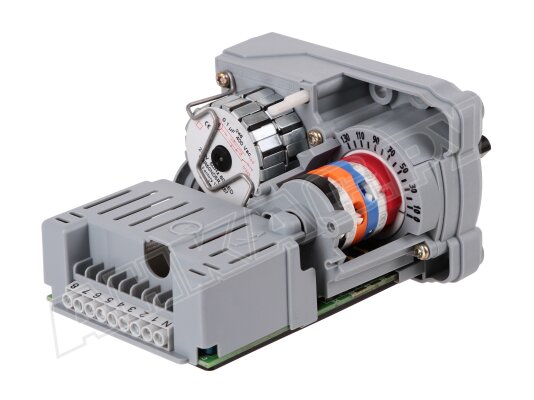

Сервопривод поворачивает заслонку с помощью реверсивного синхронного двигателя 220 В. Вал вращается по часовой стрелке. Зубчатые колеса обработаны смазкой постоянного действия, не требуют техобслуживания. Приводной вал можно вручную отсоединить от зубчатой передачи и двигателя. Повторное зацепление происходит автоматически.

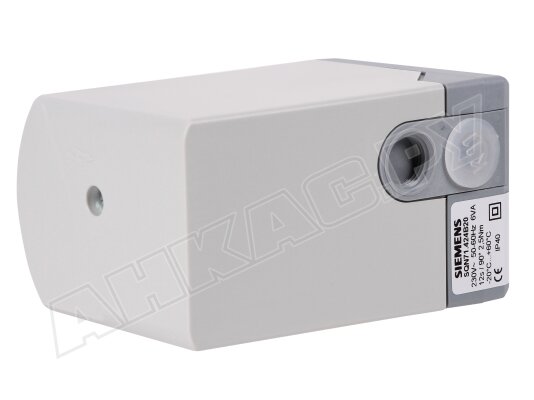

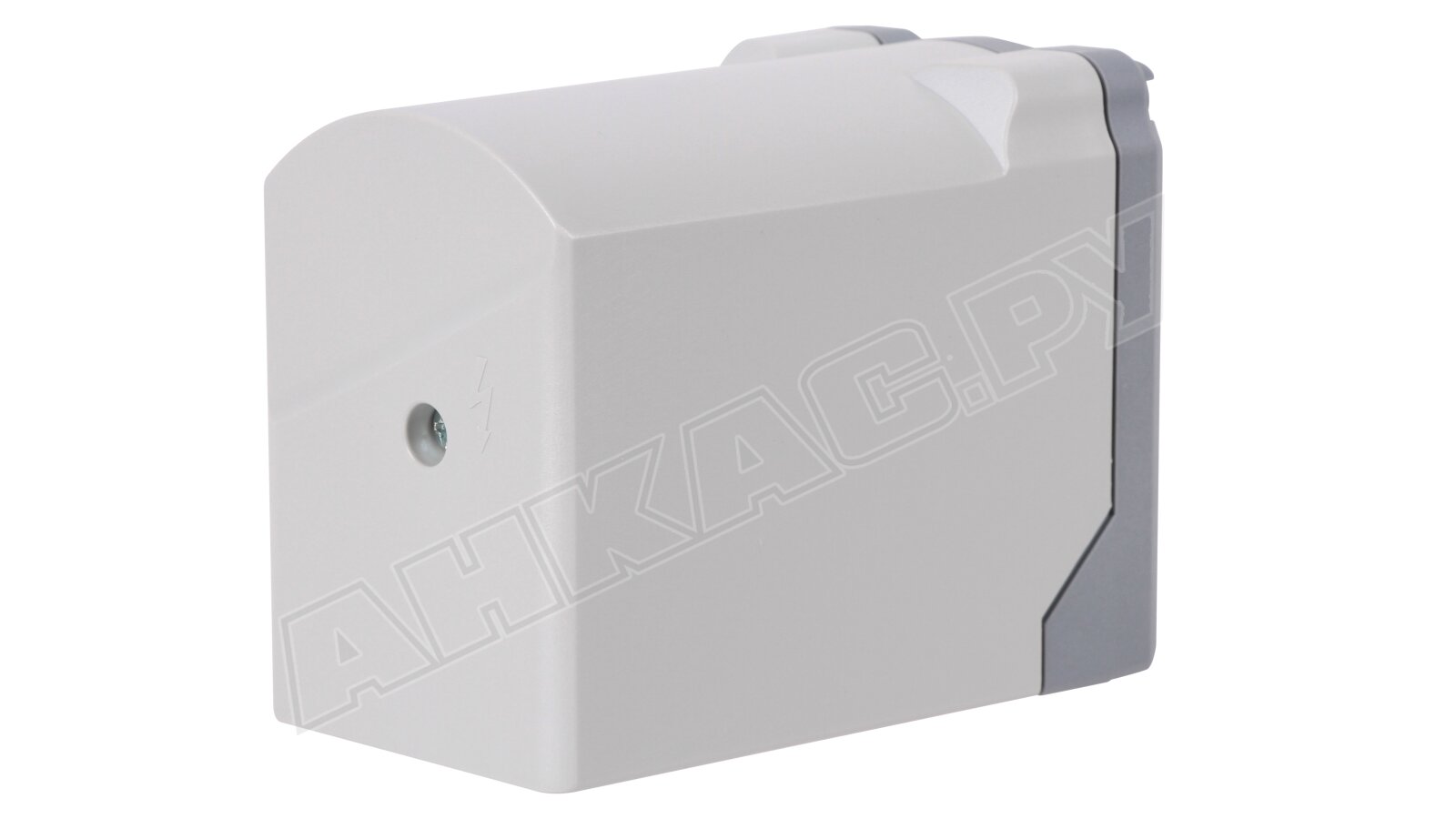

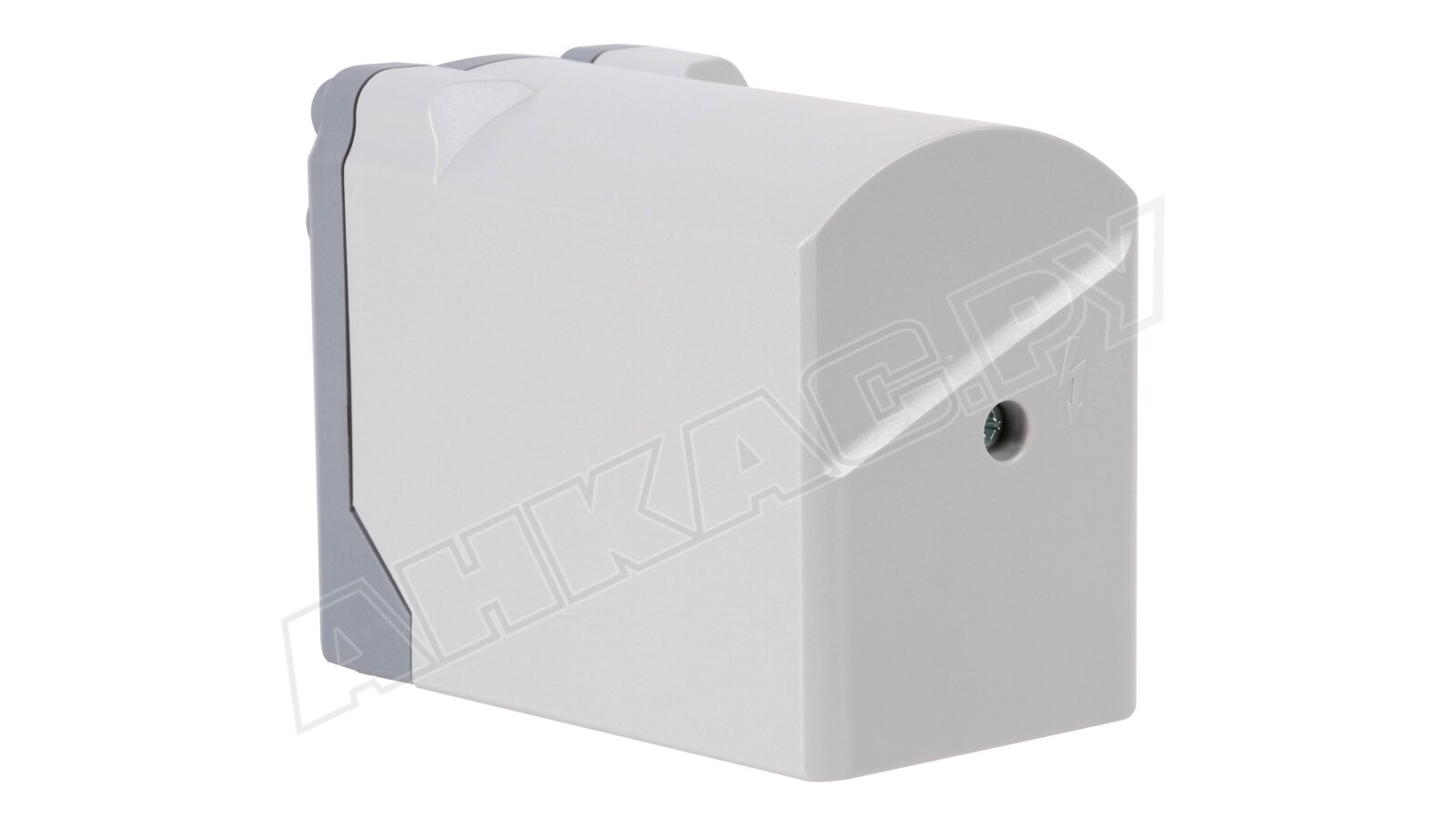

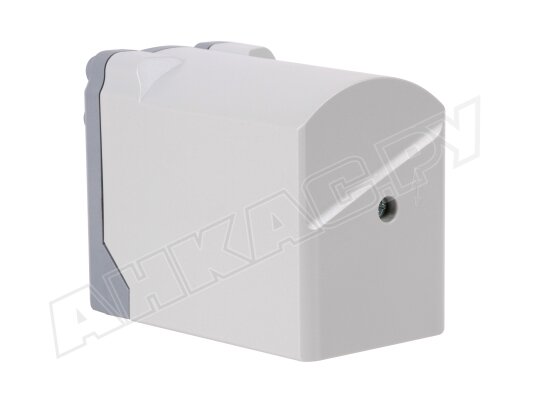

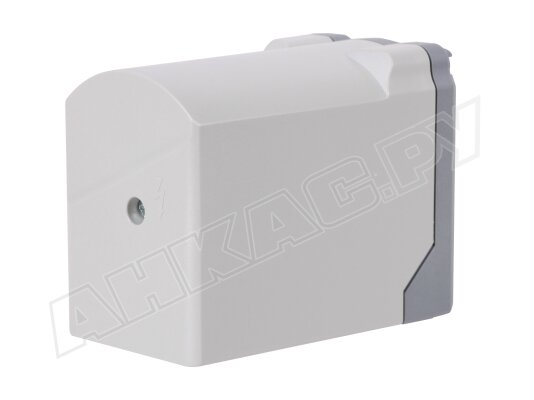

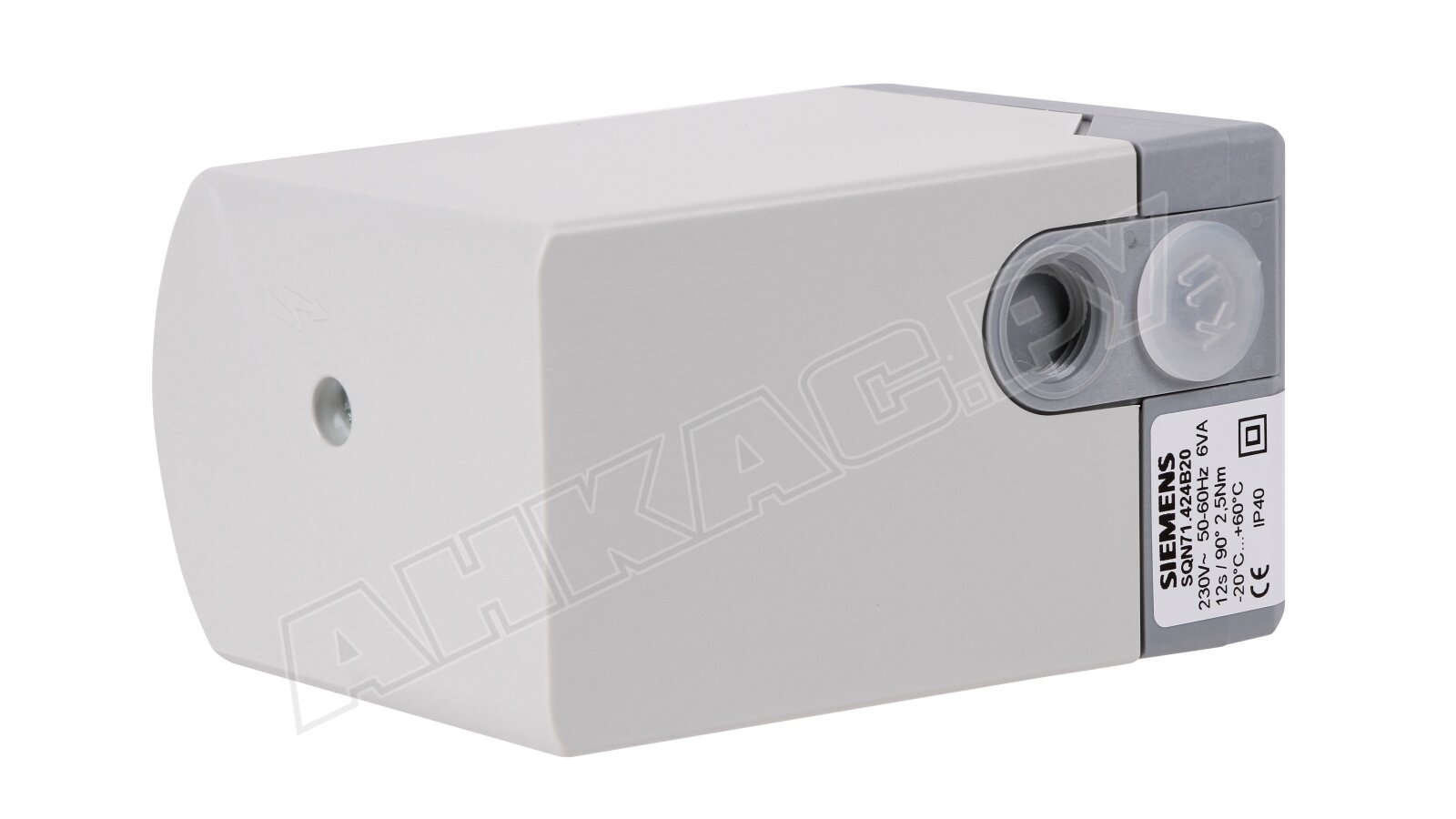

Корпус произведен из ударопрочного, термостойкого пластика. Соответствует классу пылевлагозащиты IP40. Для ввода кабелей предусмотрены крупные отверстия. Рабочие параметры легко настраиваются с помощью кулачков и шкал. Предусмотрены концевые и вспомогательные переключатели.
