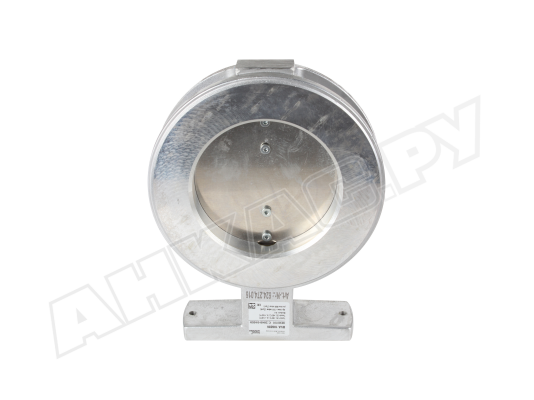

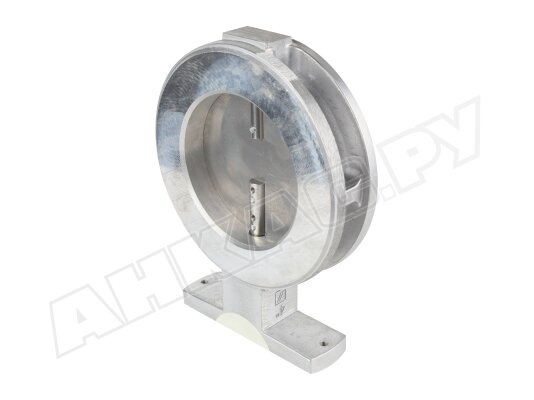

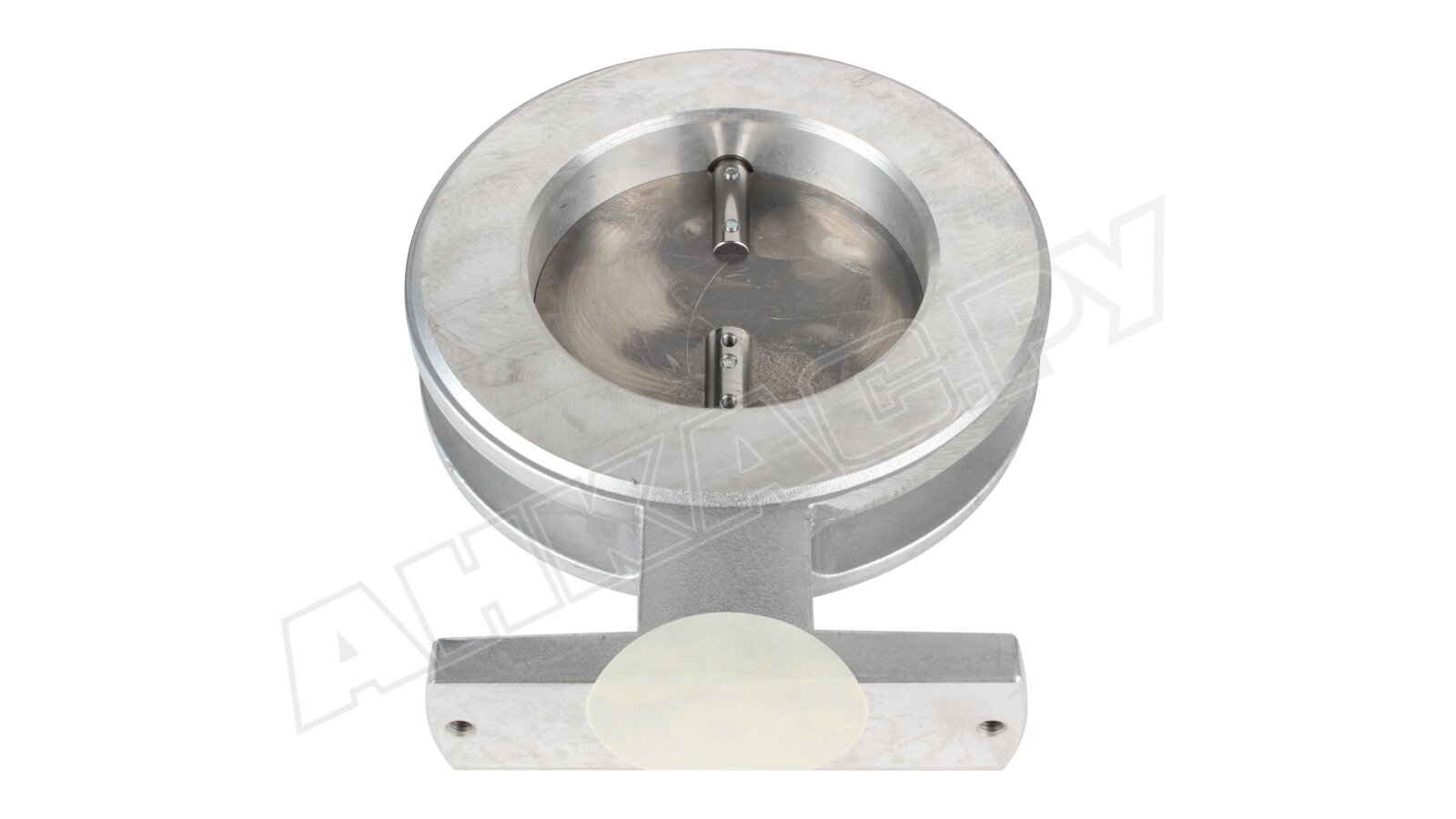

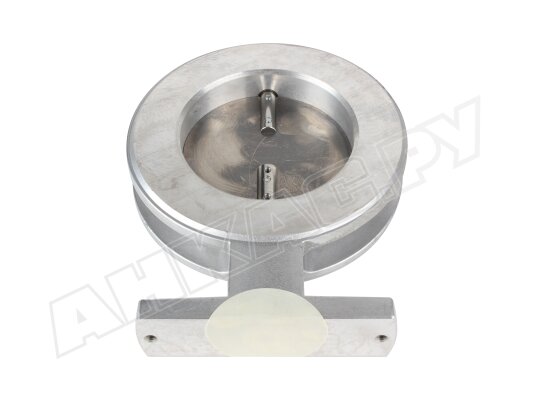

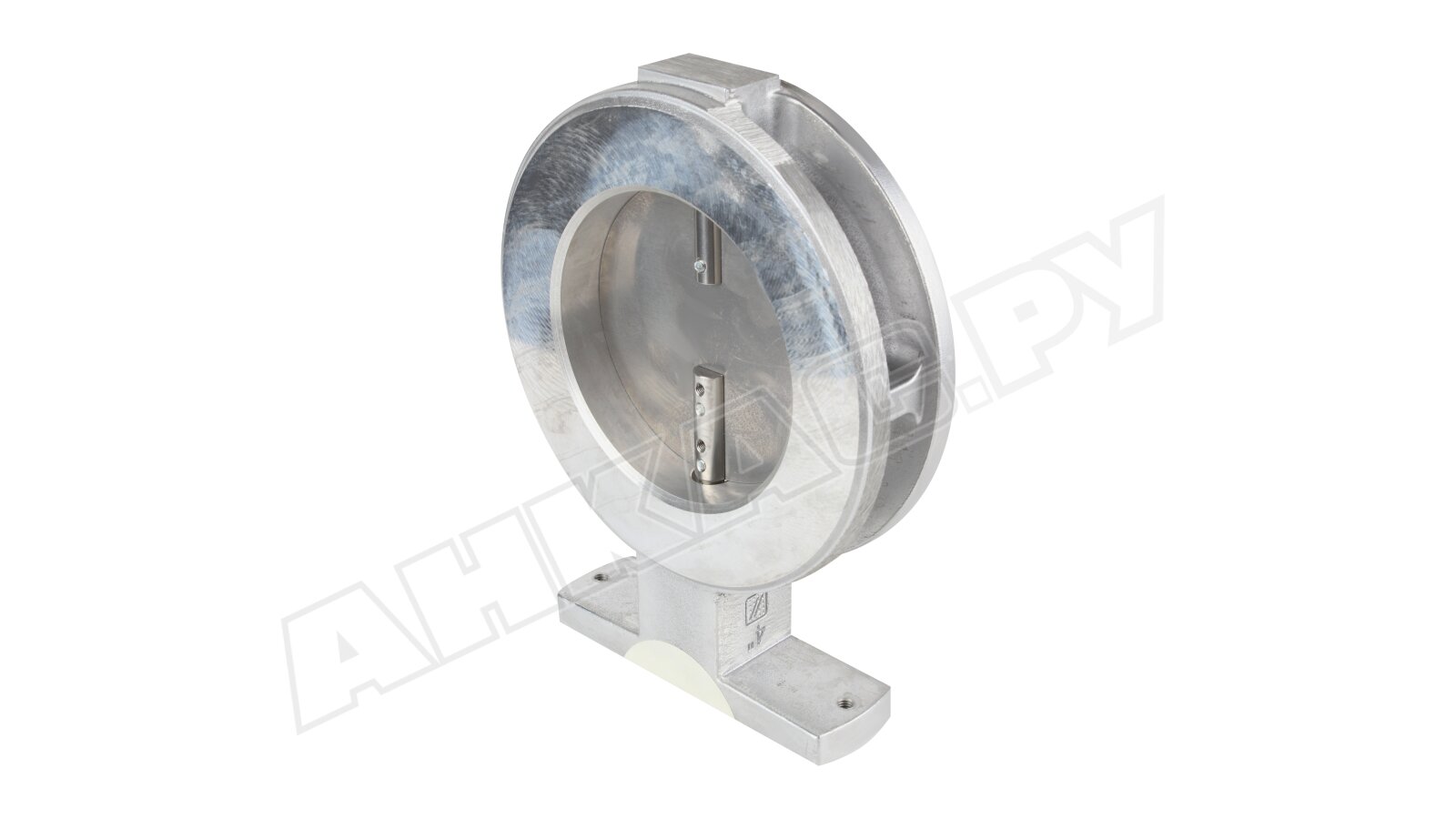

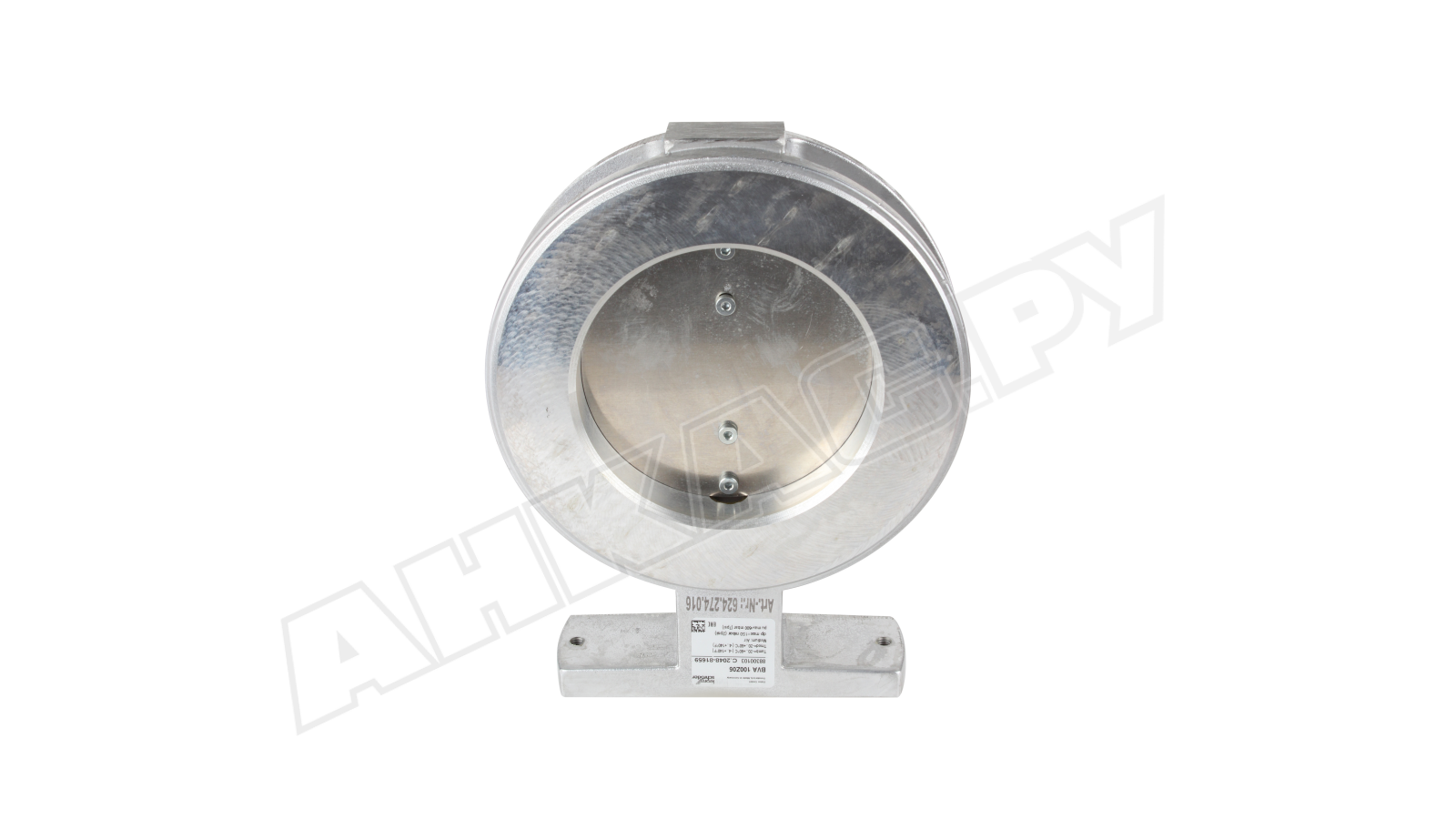

Заслонка дроссельная Kromschroder BVA 100Z05

Заслонка дроссельная Kromschroder BVA 100Z05 предназначена для использования в промышленном топочном оборудовании в качестве регулирующего и запорного устройства. Подходит для работы с холодным и горячим воздухом в соотношении 1:10. При использовании сервоприводов IC20/ IC40 применяется для плавного или ступенчатого регулирования.

Особенности

Дроссельная заслонка имеет уменьшенный номинальный диаметр для повышения точности регулирования и отсутствия необходимости в применении переходников.

В системах с пневматическим регулированием состава газовоздушной смеси заслонка, работающая от привода IC40, регулирует расход воздуха для получения требуемой мощности горелки. Ручное управление может использоваться для подстройки основной нагрузки. Задание угла открытия осуществляется с помощью шкалы.

Заслонка BVA работает по принципу свободного движения. Открывает поперечное сечение для протекания потока. Угол поворота диска варьируется от 0 до 90°С. Заслонка имеет кольцевой зазор по периметру диска.

В качестве привода используется устройство IC20 или IC40. Особенностью заслонки является очень легкое срабатывание, поэтому привод затрачивает незначительные усилия для ее перемещения.

Заслонка устанавливается между двумя фланцами согласно EN-1092. Легкое соединение с сервоприводом при помощи двух винтов может быть выполнено до или после монтажа заслонки на трубопровод. Допускается вертикальное или горизонтальное положение, но не вниз приводом.

Характеристики и особенности:

• применение в промышленном оборудовании для контроля и регулирования потока;
• рабочая среда: воздух (тип BVA);
• максимальный расход при угле открытия 90°;
• конструкция с минимальными утечками и потерями давления;
• точное регулирование совместно с устройствами управления;
• давление рабочей среды: не более 500 мбар;
• заниженный номинальный диаметр;
• установка на привод IC20/ IC40;
• использование для систем с непрерывным управлением;
• конструкция, не требующая техобслуживания в ходе эксплуатации;
• алюминиевый компактный корпус, устойчивый к коррозии и перепадам температур;
• возможность ручного и автоматического управления;
• диапазон температур окружающей среды: -20...+60 С°.

Дроссельные заслонки для горелок серии BVA испытаны и сертифицированы по стандартам ЕС, РФ.
