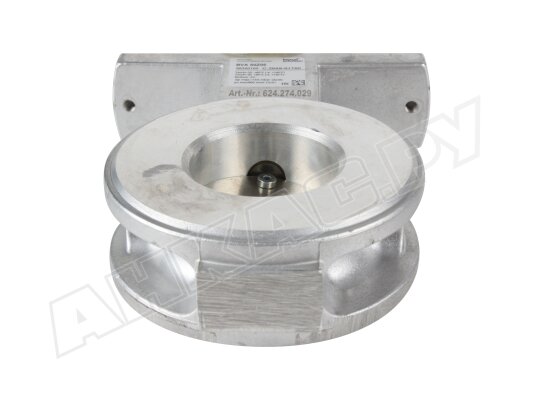

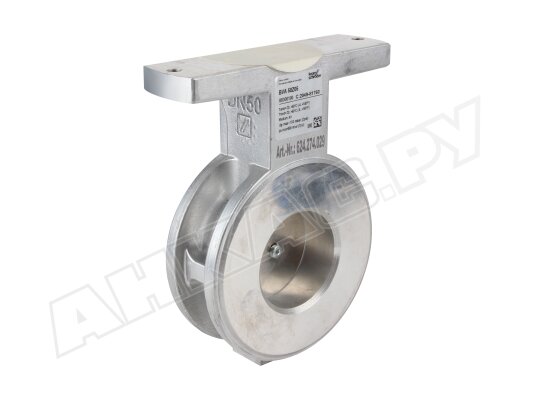

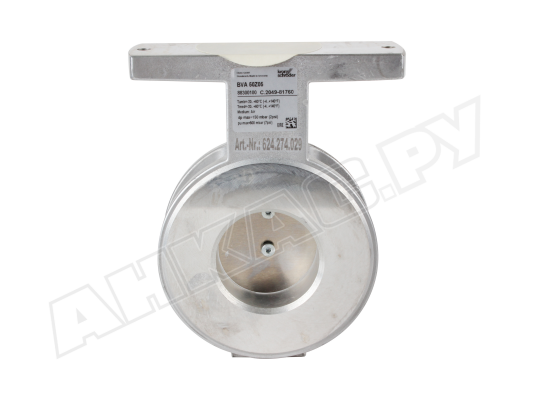

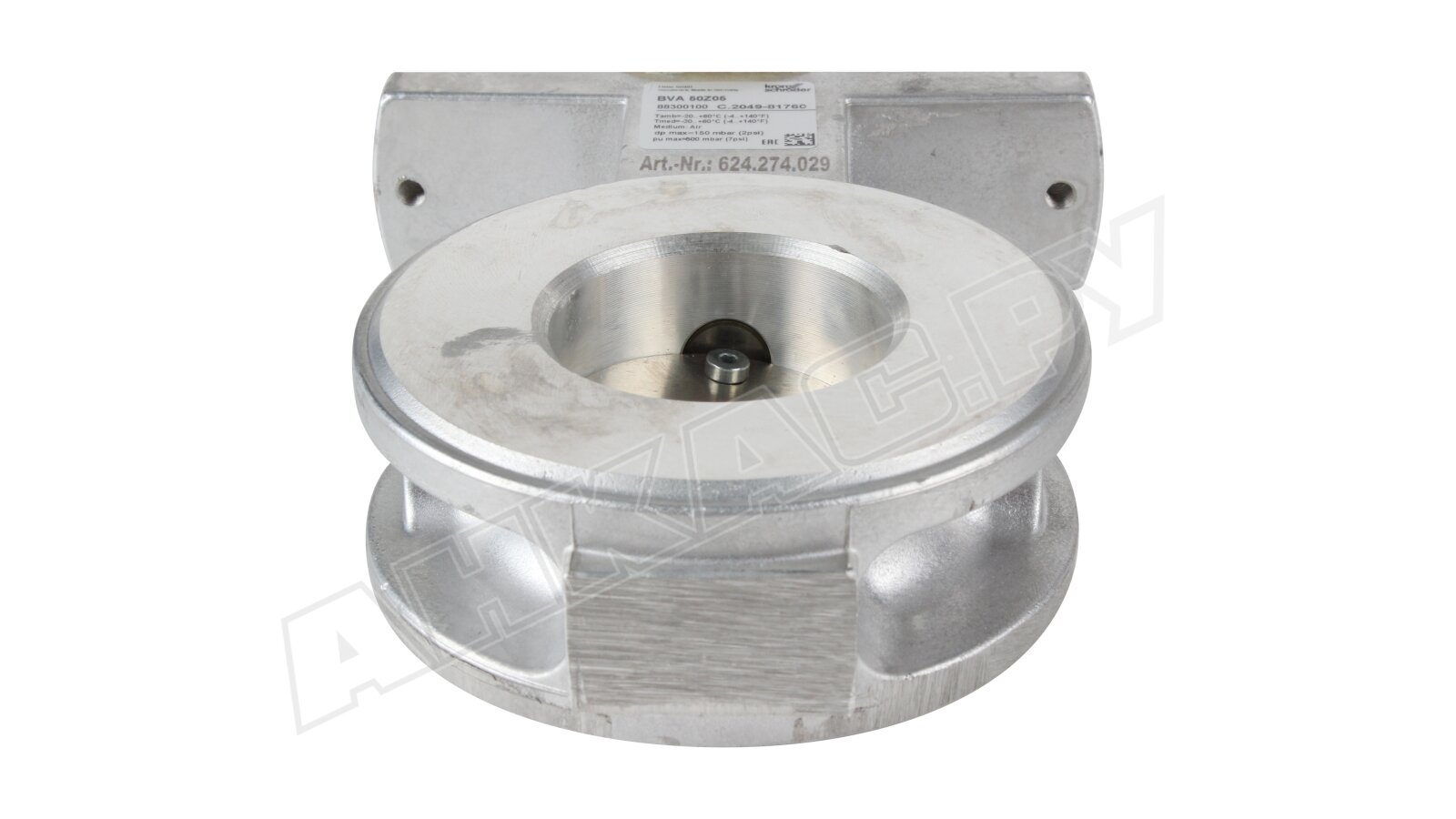

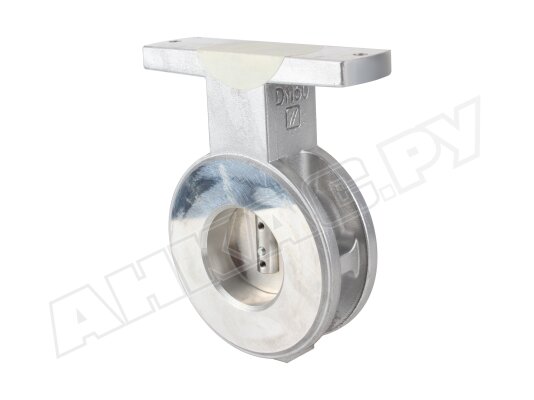

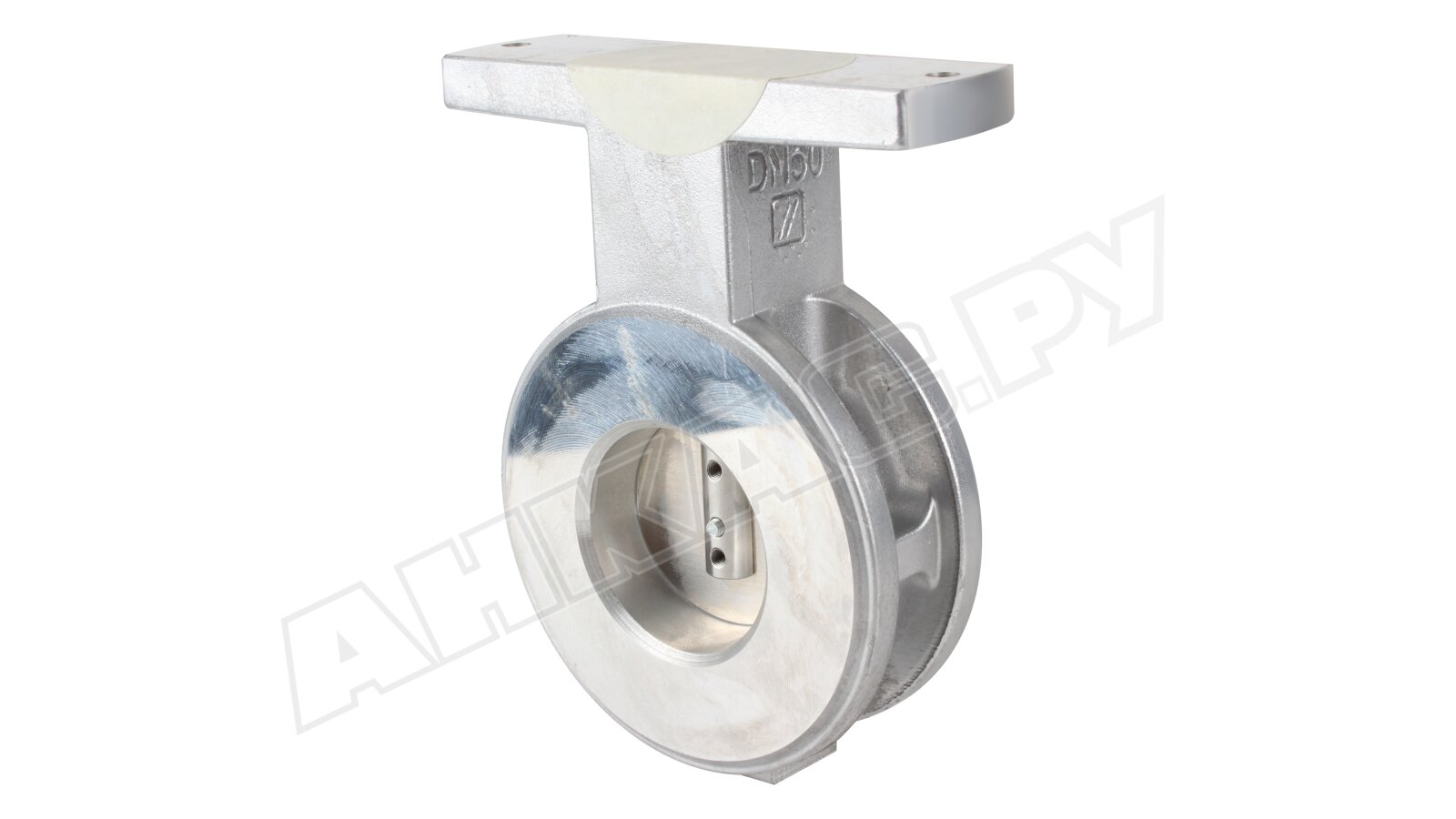

Заслонка дроссельная Kromschroder BVA 50Z05

Заслонка дроссельная Kromschroder BVA 50Z05, арт: 88300100 применяется для оснащения промышленных топочных установок для регулирования подачи воздуха в процессе формирования газовоздушной смеси. При использовании сервоприводов IC20 или IC40 подходит для плавного или ступенчатого регулирования.

Особенности

Дроссельная заслонка имеет ручное и автоматическое управление. Адаптирована для работы с исполнительными механизмами IC20 или IC40. За счет очень легкого срабатывания от привода требуются незначительные усилия для ее перемещения.

Заслонка BVA имеет уменьшенный номинальный диаметр для более высокой точности регулирования и отсутствия необходимости в применении дорогостоящих переходников.

В системах с пневматическим регулированием состава топливовоздушной смеси заслонка, работающая при управлении привода IC40, регулирует расход воздуха для получения необходимой мощности горелки. Ручное управление служит для подстройки основной нагрузки. Задание угла открытия осуществляется с помощью шкалы.

Заслонка Kromschroder BVA открывает поперечное сечение для свободного протекания потока. Угол поворота диска варьируется от 0 до 90°C. При полном открытии достигается максимальный расход. Заслонка имеет кольцевой зазор по периметру диска.

Монтаж заслонки осуществляется между двумя фланцами согласно EN-1092. Легкое присоединение к сервоприводу IC20/IC40 на два винта может быть выполнено до или после установки заслонки на трубопровод. Допускается вертикальная или горизонтальная ориентация, но не вниз приводом.

Характеристики и особенности:

• применение в газовых установках для контроля и регулирования потока;
• рабочая среда: воздух (тип BVA);
• максимальное давление: 500 мбар;
• диапазон угла открытия 0-90°;
• возможность ручного и автоматического управления;
• конструкция с минимальными утечками и потерями давления;
• точное регулирование совместно с приводом и блоком автоматики;
• заниженный номинальный диаметр;
• совместимость с приводом IC20/ IC40 (возможны другие варианты при дооснащении);
• конструкция, не требующая дополнительного обслуживания;
• алюминиевый корпус, стойкий к коррозии и перепадам температур;
• эксплуатационные температуры (внешняя среда): -20...+60 C°.

Газовые заслонки для горелок серии BVA прошли необходимые испытания, сертифицированы по стандартам ЕС, РФ.

Купить дроссельную заслонку можно в стандартной и расширенной комплектации. При использовании другого привода, отличного от рекомендуемого, потребуется дополнительное оснащение: комплект адаптера с квадратной головкой или свободным концом вала, с ручной настройкой (при открытии и закрытии заслонки вручную).
