УФ-датчик пламени Siemens QRC1A2.1341C27

Датчик пламени Siemens QRC1A2.1341C27 учитывает диапазон ультрафиолетового излучения желтого и синего пламени при сжигании жидкого топлива и газа. Подходит для горелок малой мощности с непостоянным рабочим циклом. Подключается к топочному автомату для передачи сигналов о результатах контроля пламени. Способен реагировать на посторонние источники света.

Основные параметры и особенности:

• подключение к блокам управления LMO/LME/ LMV и пр. с непостоянным циклом;
• нормальная спектральная чувствительность;
• устройство с фронтальной видимостью;
• монтаж в любом положении с помощью фиксирующей заглушки;
• уровень пылевлагозащиты корпуса, соответствующий стандарту IP 40;
• напряжение питания: 230 В, -15%, +10%, частота 50/60 Гц, ±6 %;
• использование в горелках малой мощности, сжигающих газ или жидкое топливо;
• температуры эксплуатации: -20...+60 °С (до 75 °С кратковременно, не более 1 мин.).

Подробнее о датчике QRC1

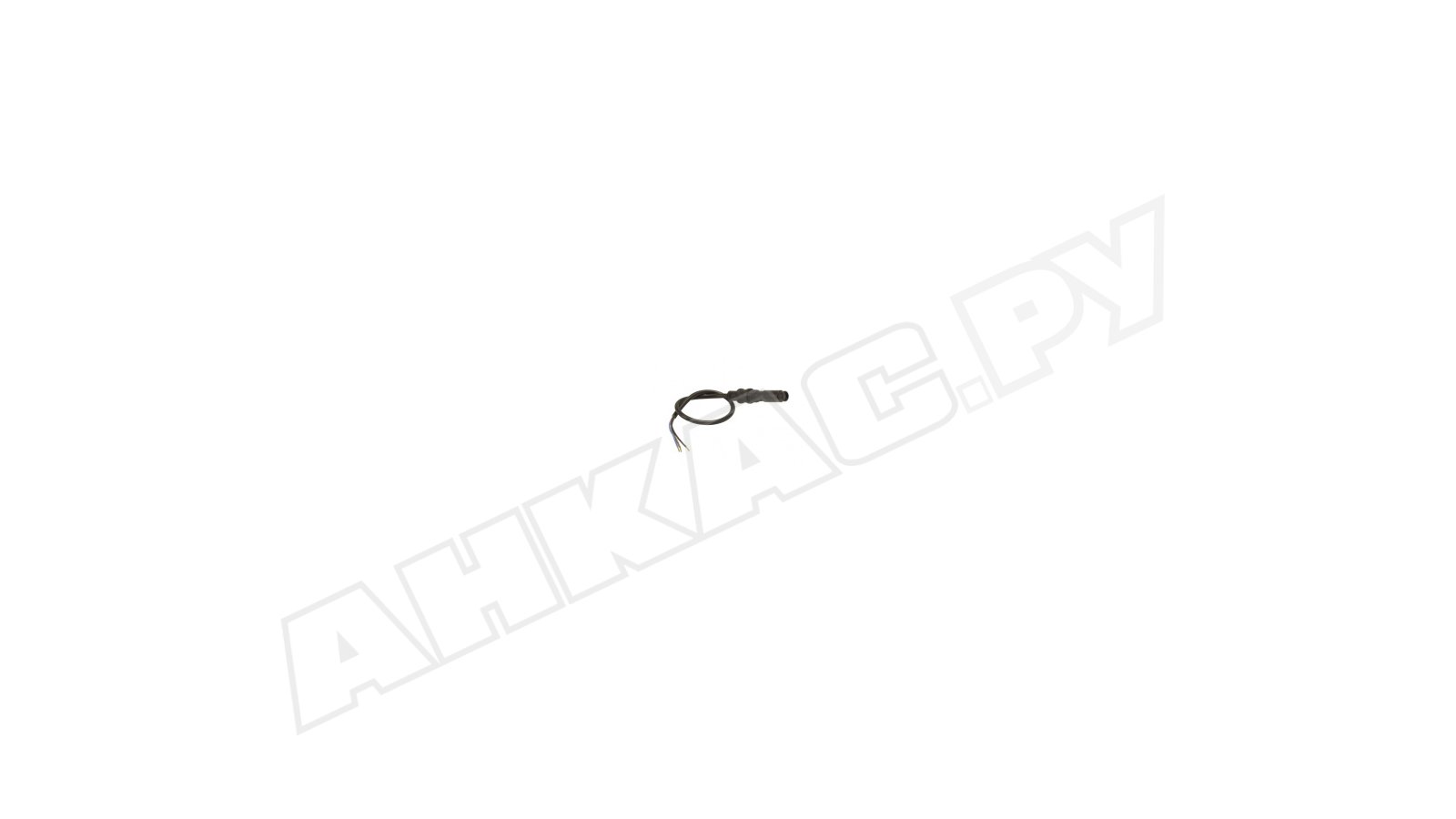

Датчик пламени собран в небольшом пластиковом корпусе (длина 82 мм), крепится к горелке на предварительно установленную заглушку. Впереди размещено герметичное защитное стекло, не пропускающее пыль. К корпусу присоединен 3-жильный стационарный кабель с изоляцией из термопластичного материала.

Внутри датчика находится чувствительный к ультрафиолету диод с линзой, а также предусилитель сигнала. Диод имеет обычную светочувствительность, оптимально охватывающую УФ-диапазон спектра пламени.

Особенности монтажа

Устанавливать датчик необходимо так, чтобы на линзу попадала наиболее активная зона излучения пламени. Рекомендуется минимизировать помехи и потери сигнала на автоматику.

Детектор может допускать кратковременные обрывы сигнала, что обеспечивает стабильную работу горелки при сильно пульсирующем пламени.

Датчик регистрирует световое излучение от других источников: раскаленного огнеупорного кирпича, дневного и искусственного освещения, искры розжига. При монтаже прибора необходимо исключить обзор искры зажигания, т. к. это приведет к аварийной остановке по причине постороннего света.

Достоинства:

• оптимальная чувствительность фотоэлемента;
• универсальное применение;
• заглушка для фиксации на горелку;
• пылезащитное исполнение;
• комплектация предусилителем;
• стационарный кабель с теплоизоляцией;
• широкий диапазон эксплуатационных температур.

Купить датчик пламени Siemens QRC1 и другое оснащение для горелок можно на сайте, заполнив форму заказа. Для установок, конструкция которых не позволяет выполнять фронтальные замеры, доступны модификации датчиков с зеркальными насадками для боковой видимости пламени.
