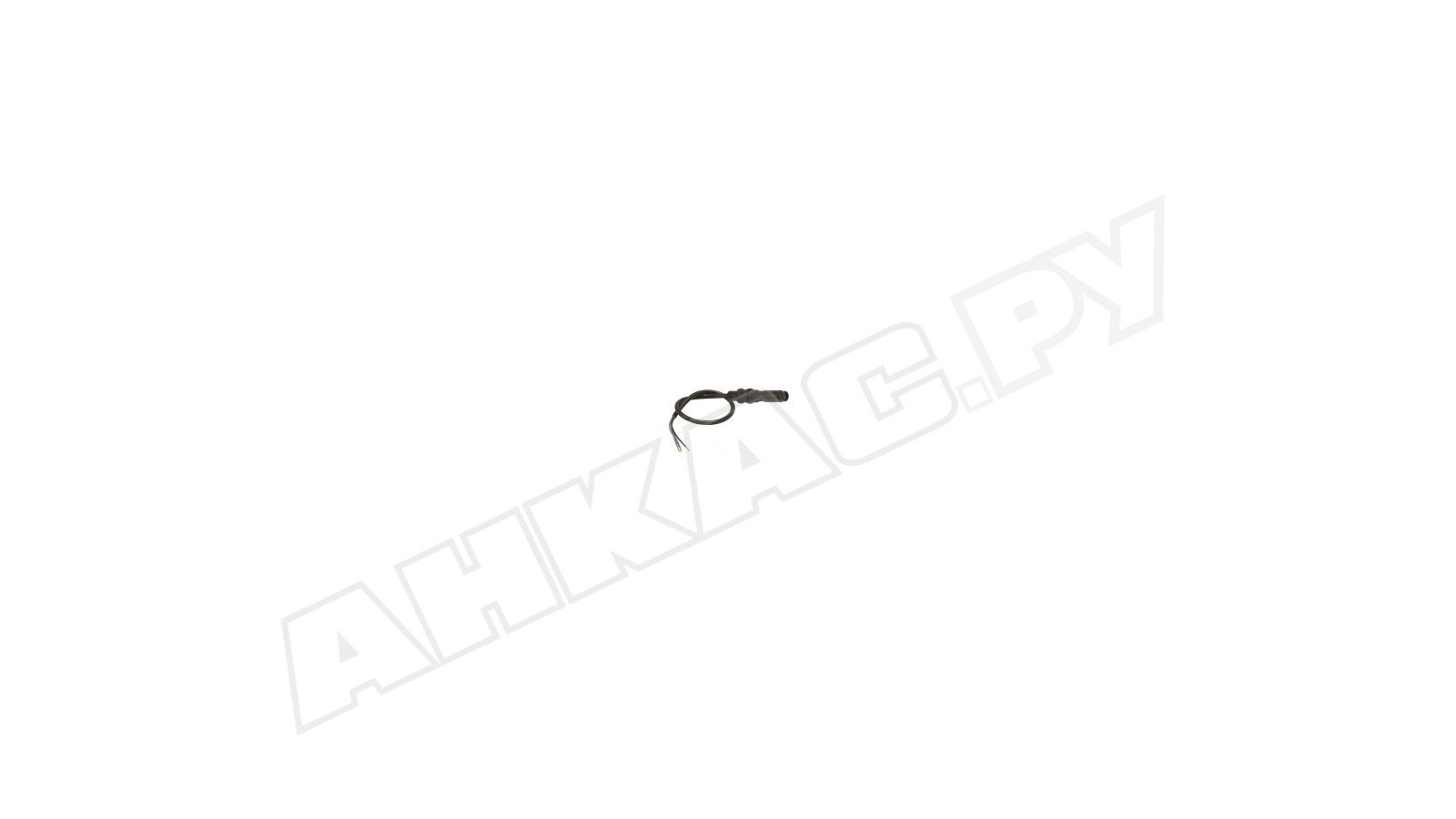

УФ-датчик пламени Siemens QRC1A3.1013C27

Датчик пламени Siemens QRC1A3.1013C27 оснащен высокочувствительным элементом, учитывающим диапазон УФ-излучения горящего синим пламенем жидкого топлива и газа. Используется для контроля пламени маломощных горелок с прерывистой работой. Способен фиксировать части спектра других источников света, что требует дополнительной защиты от посторонних помех.

Основные параметры и особенности:

• высокий уровень спектральной чувствительности (максимум 300 нм);
• устройство с фронтальным замером;
• универсальность, для газовых и жидкотопливных горелок;
• длина кабеля питания – 350 мм, с наконечником;
• монтаж на горелку с помощью специальной заглушки;
• работа с автоматами горения LMO/LME/ LMV и пр. с прерывистым циклом;
• уровень пыле-, влагозащиты по стандарту IP 40;
• напряжение питания: 230 В, -15%, +10%, частота 50/60 Гц, ±6 %;
• диапазон рабочих температур: -20...+60 °С (до +75 °С кратковременно, не более 1 мин.).

Подробнее о датчике QRC1

Датчик собран в компактном пластиковом корпусе со стационарным 3- жильным кабелем. Токопроводящие медные жилы 0,5 мм² защищены теплоизоляцией из ПВХ. Прибор крепится на горелку с помощью заглушки. Может позиционироваться со смещением на ±10 мм в обоих продольных направления до щелчка.

Спереди корпуса размещено пылезащитное смотровое окно из плексигласа, которое создает защиту от прикосновения и обеспечивает герметичность. Внутри размещен чувствительный к УФ-излучению фотодиод, предусилитель сигнала.

Монтаж

При монтаже линза датчика должна фокусироваться на наиболее активной части излучения пламени. Детектор допускает кратковременные срывы сигнала, что обеспечивает устойчивую работу горелки при сильных пульсациях пламени.

Датчик фиксирует излучение от посторонних предметов (футеровочного кирпича, солнечной радиации, прибора освещения и пр.), что требует защиты от световых помех. Нельзя, чтобы в зону видимости попадали искры зажигания, т. к. это приведет к аварийной остановке системы на этапе предпродувки.

Достоинства:

• высокая чувствительность фотоэлемента;
• простой монтаж с помощью заглушки;
• защита от пыли, прикасания;
• универсальное применение;
• комплектация предусилителем;
• стационарный кабель с теплоизоляцией токопроводящих жил;
• возможность низкотемпературной эксплуатации и кратковременного превышения допустимой температуры.

В каталоге АНКАС представлены ультрафиолетовые датчики пламени с разными уровнями чувствительности и типом замера. У нас можно купить датчики пламени для систем сжигания топлива различной конфигурации, мощности и назначения.
