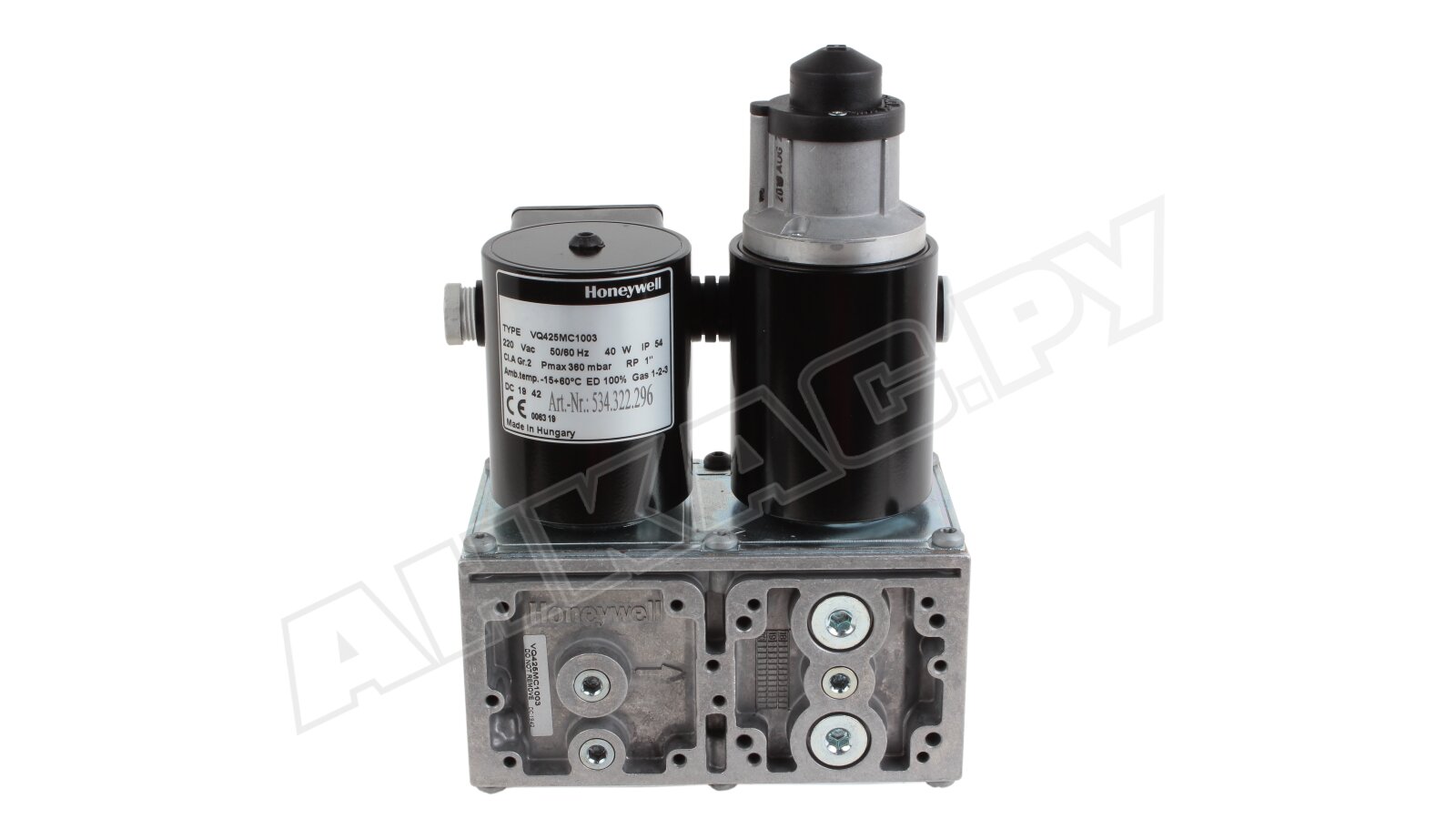

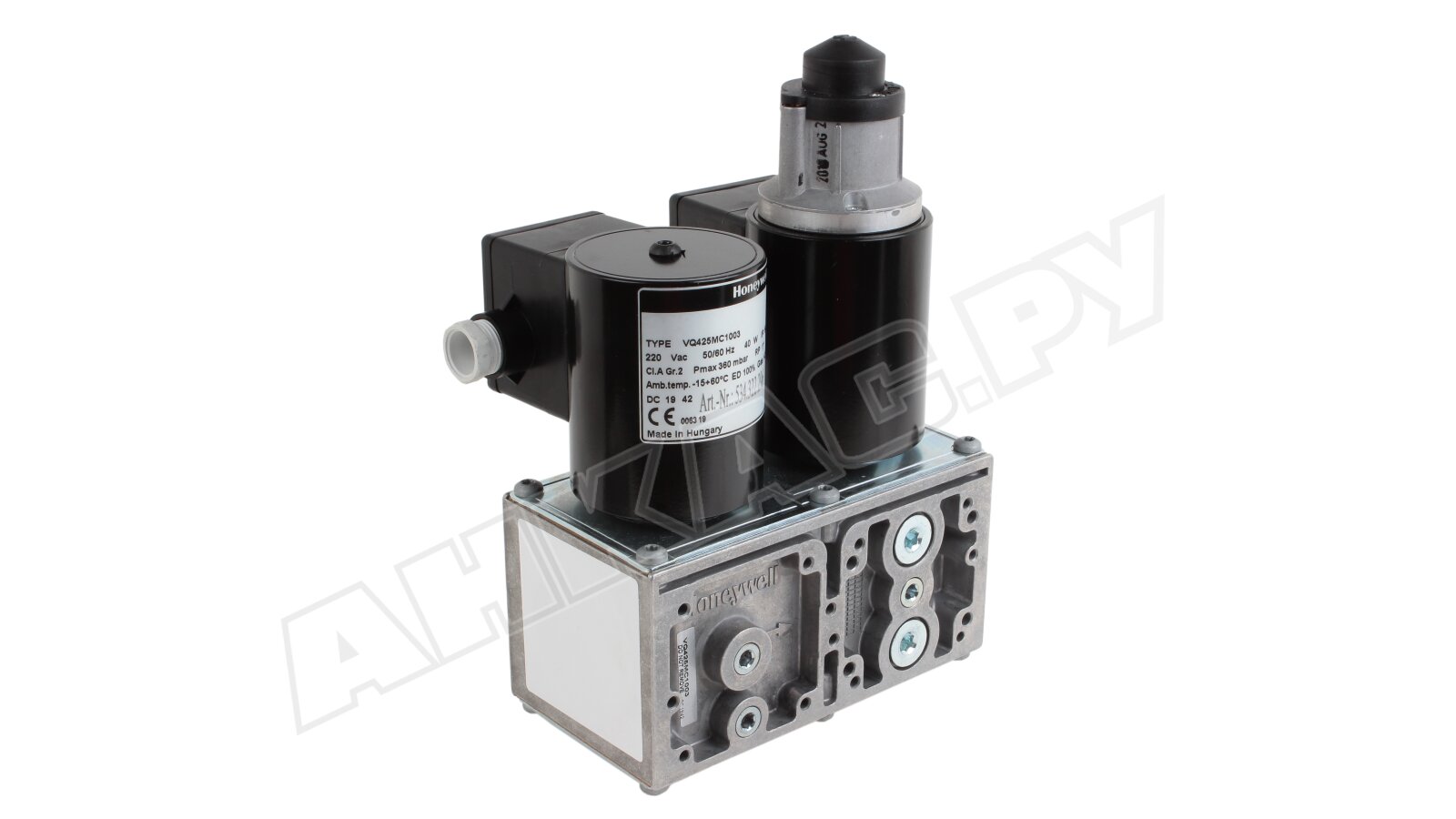

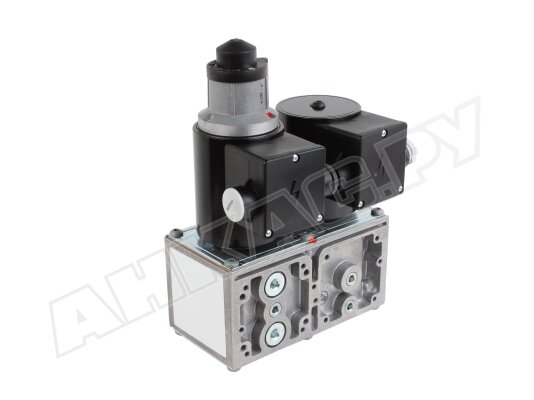

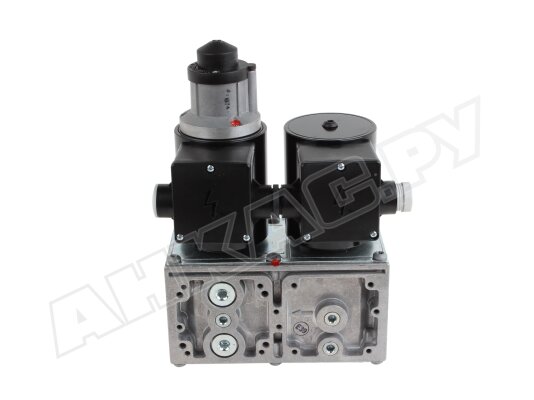

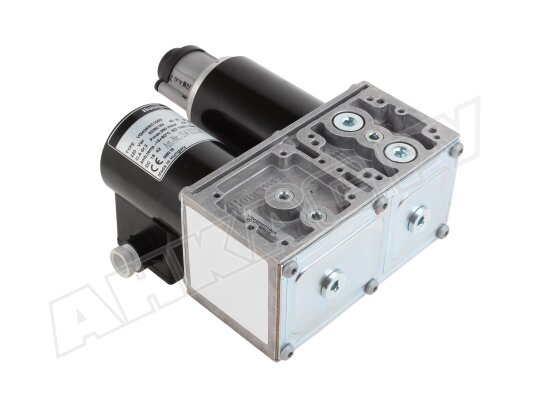

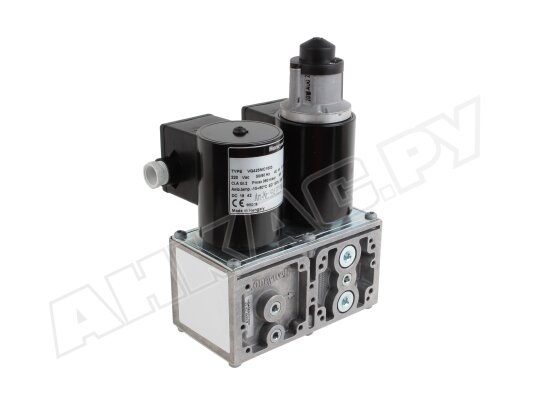

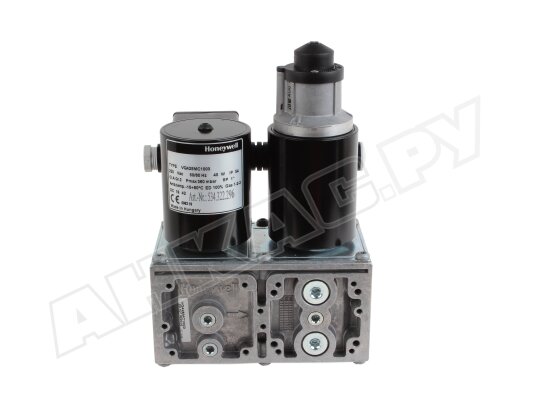

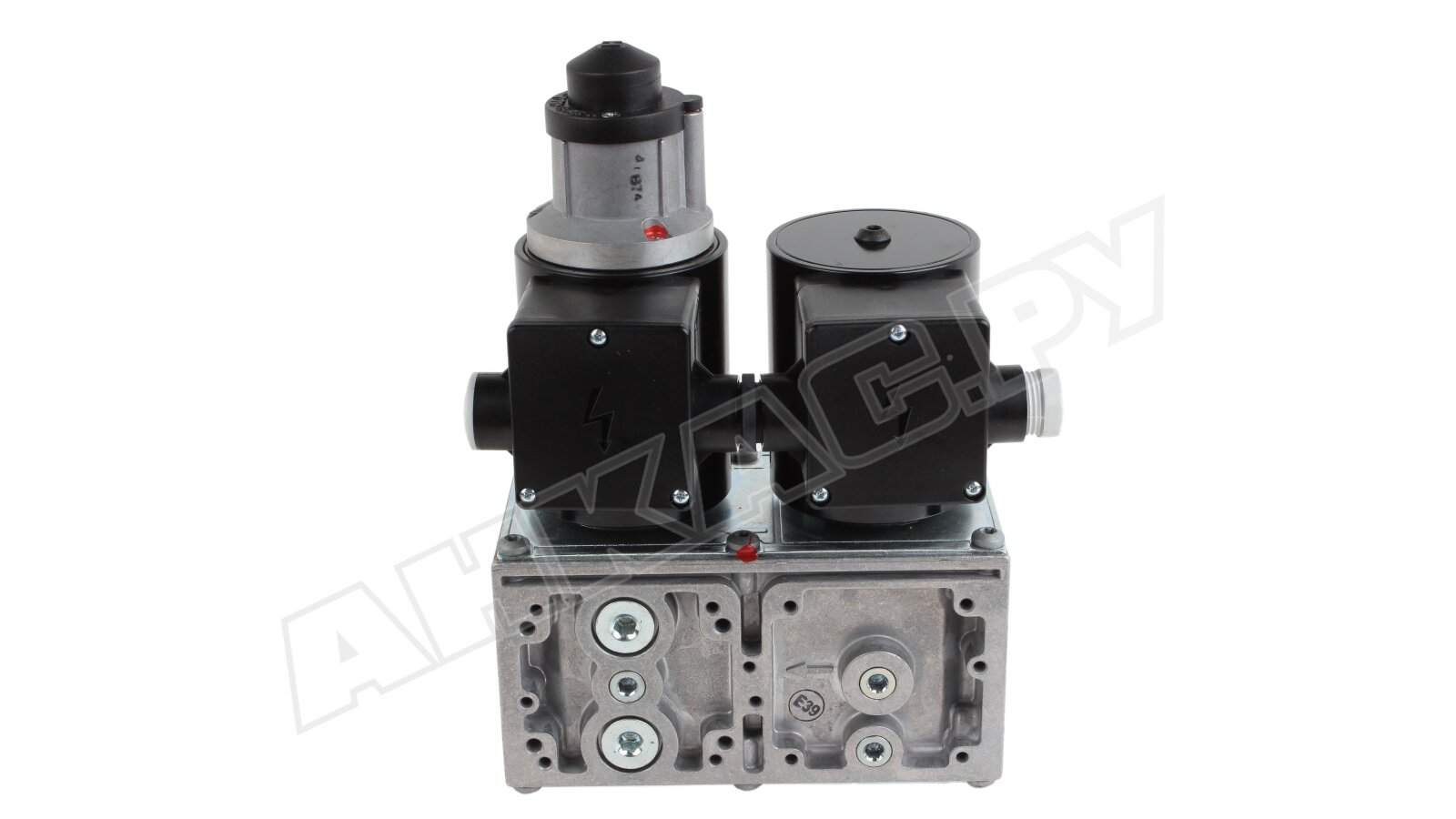

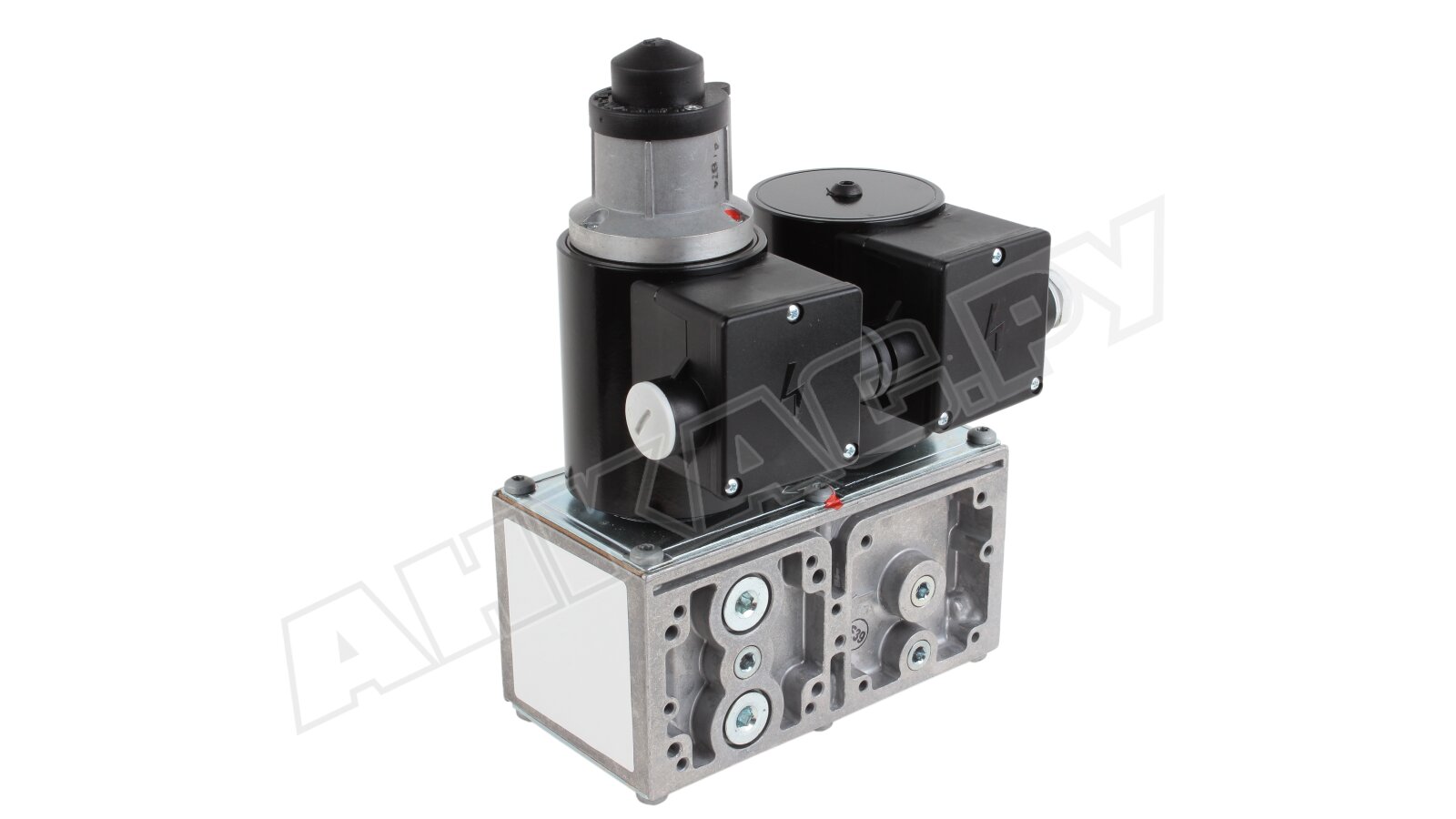

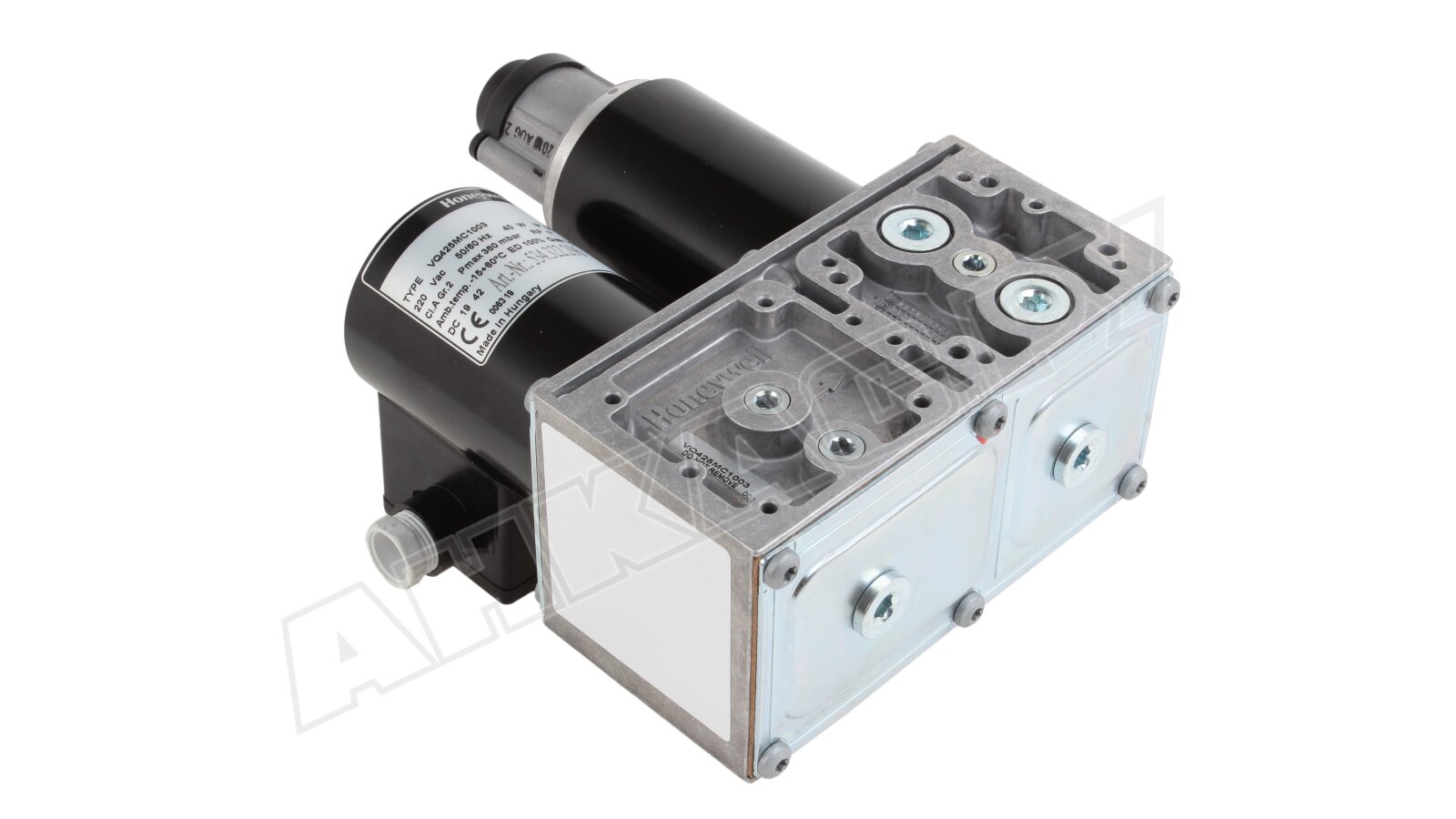

Двойной электромагнитный клапан Honeywell VQ425MC1003

Двойной электромагнитный клапан Honeywell VQ425MC1003 предназначен для оснащения систем регулирования подачи газа при работе газового оборудования. Состоит из двух запорных э/м клапанов, смонтированных в одном корпусе. Подходит для установок с давлением до 360 мбар.

Подробнее о Honeywell VQ425MC1003

В состав комбинированного предохранительно-запорного узла входят 2 электромагнитных быстрозакрывающихся клапана класса А по EN161, последовательно смонтированных в одном корпусе. Регулятор давления отсутствует. Благодаря модульной конструкции на клапан могут устанавливаться дополнительные устройства.

Закрытие клапанов осуществляется в течение 1 секунды. Первый клапан открывается быстро, второй – медленно (в течение 1-30 сек., время настраивается), что позволяет плавно запускать горелку. Расход регулируется (максимальное значение 11 м3/ч). По умолчанию второй клапан открывается за 6 сек, настроен на максимальный расход.

Honeywell VQ425MC1003 собран в литом корпусе из алюминиевого сплава. Запирающая пружина изготовлена из стали AISI 302, толкатель - из хромированной стали Fe 360B, уплотнения и запорные элементы выполнены из NBR-резины, стойкой к составу углеводородов. В клапане предусмотрены прямые фланцевые трубки, многочисленные точки для измерения давления. Электромагниты имеют большой рабочий ресурс (не менее 300 тыс. циклов срабатывания). Защита электрических контактов соответствует стандарту IP 54.

В нижней части предохранительного клапана V1 может быть установлено реле для индикации закрытого положения клапана (опционально).

Рабочая среда и применение

Двойной э/м клапан Honeywell VQ425MC1003 предназначен для контроля и регулирования расхода природного газа, пропана, бутана, подаваемого в газовые горелки, котлы, духовые шкафы, мусоросжигательные печи и другие установки, использующие газ.

Основные преимущества:

• объединение двух запорных э/м клапанов в компактном корпусе;
• регулируемый расход газа и времени открытия 2-го клапана;
• высокий уровень пыле-, влагозащиты;
• модульная конструкция, возможность установки доп. устройств;
• защита клапанов от повреждений встроенным фильтром.

Условия эксплуатации

Газовые электромагнитные клапаны Honeywell VQ-Modular рассчитаны на эксплуатацию при температурах внешней и рабочей среды -15..+60 °C.
