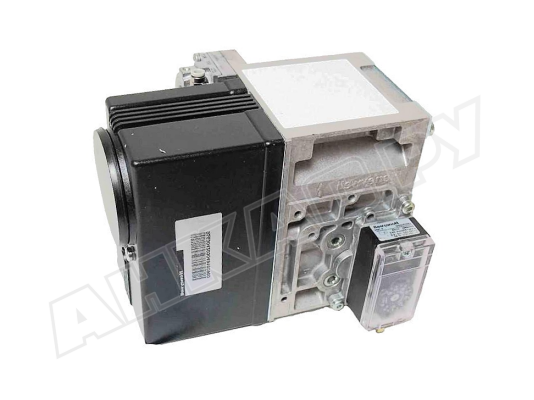

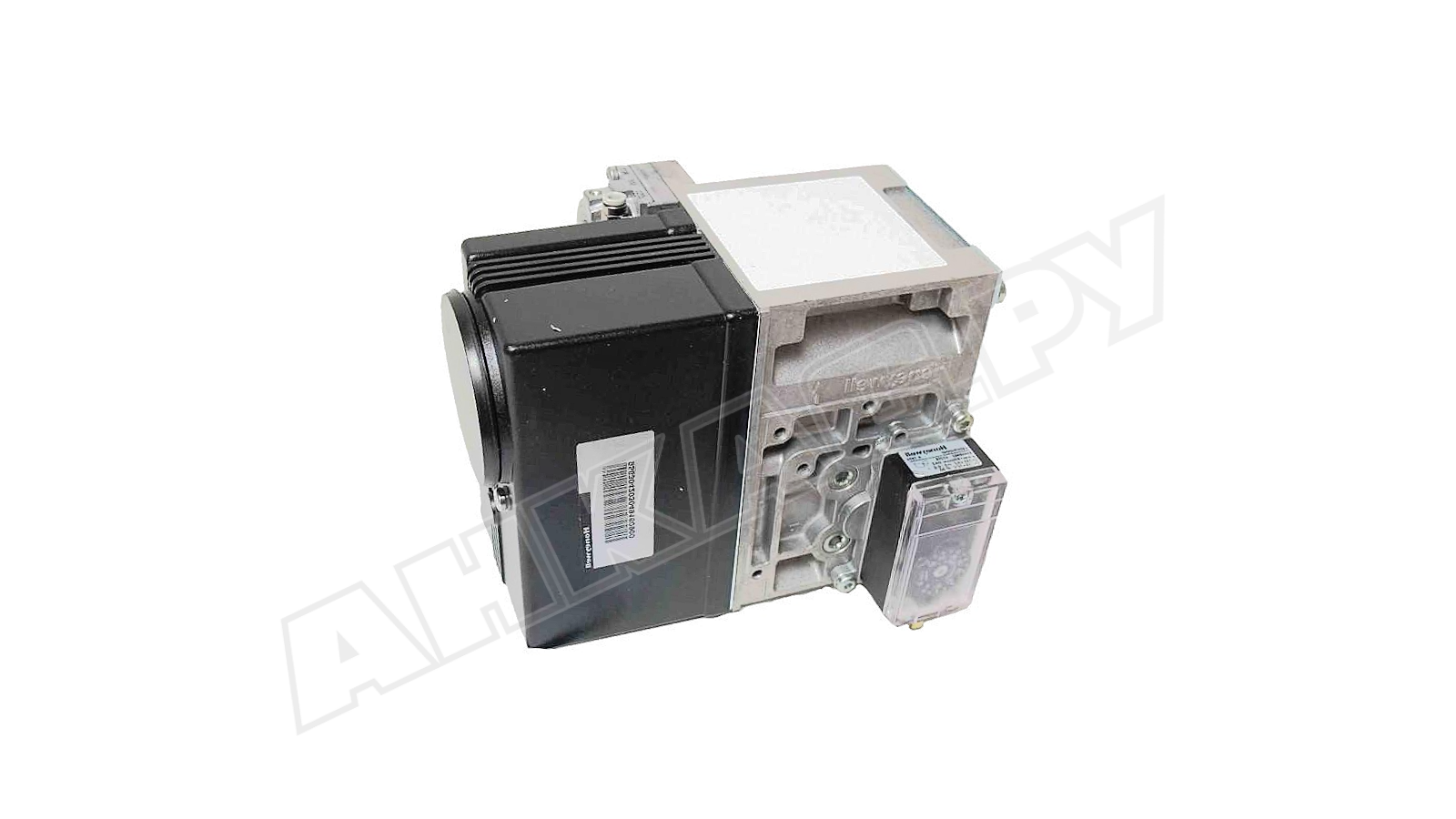

Газовый электромагнитный клапан Honeywell VR420AB1002-0000

Газовый электромагнитный клапан Honeywell VR420AB1002-0000 предназначен для применения в системах управления и регулирования подачи газа на горелку. Соответствует классу А стандарта EN161. Обеспечивает безопасную и эффективную работу газовой установки.

Особенности клапана

Honeywell VR420 состоит из двух запорных электромагнитных клапанов в одном корпусе и сервопривода. Между входным фланцем и корпусом установлен сетчатый фильтр из нержавеющей стали с отверстиями 0,34 мм для удаления из потока частиц грязи. Съемная конструкция позволяет проводить регулярную очистку сетки.

На корпусе предусмотрены места для подключения устройств измерения давления, если они не заняты другими устройствами (реле, клапанами). Возможно подключение реле входного/ промежуточного давления, системы контроля герметичности в сочетании с реле. Вспомогательные устройства расширяют функционал Honeywell VR420 и могут размещаться в любом положении по отношению к корпусу.

Оба клапана закрываются в течение секунды, первый клапан быстрооткрывающийся, второй – с регулируемым открытием для систем DBI.

Корпус комбинированного устройства произведен из литого алюминия, запорная пружина – из нержавеющей стали, плунжер клапана имеет покрытие из Fe 360. Прокладки и уплотнения изготовлены из NBR-каучука или витона.

Рабочие параметры и особенности:

• для использования в газовых установках с давлением на входе до 200 мбар;
• работа от электросети 220 В, -15%, +10%;
• быстрое запирание, время срабатывания – не более 1 сек.;
• настройка времени открытия второго клапана для систем с прямым розжигом;
• пылевлагозащитная оболочка, класс IP 54;
• легкая замена э/м катушки;
• фланцевые соединения для подключения вспомогательного оборудования;
• точки для измерения давления на входе и выходе;
• диапазон эксплуатационных температур: -15 ... +60 °C;
• электроподключение с помощью стандартного штекерного разъема, DIN 43650;
• параметры соединения с трубой: Rp ¾" (фланцы не входят в комплектацию);
• эксплуатационный ресурс – 500000 циклов работы.

Применение

Газовые электромагнитные клапаны Honeywell VR420 применяются в системах управления газоснабжением котлов низкого давления, плавильных печей, мусоросжигательного оборудования и других газопотребляющих устройств.
