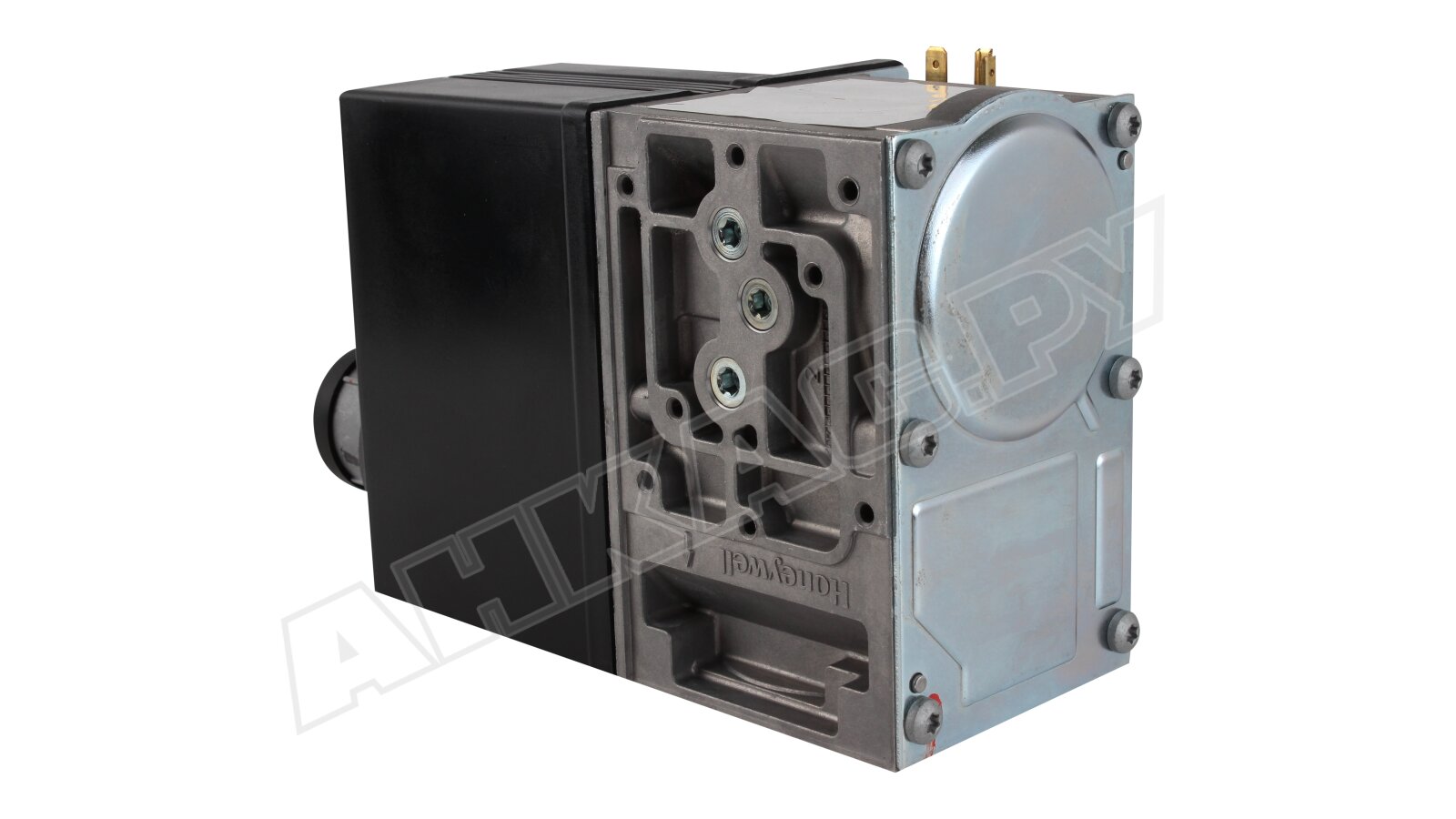

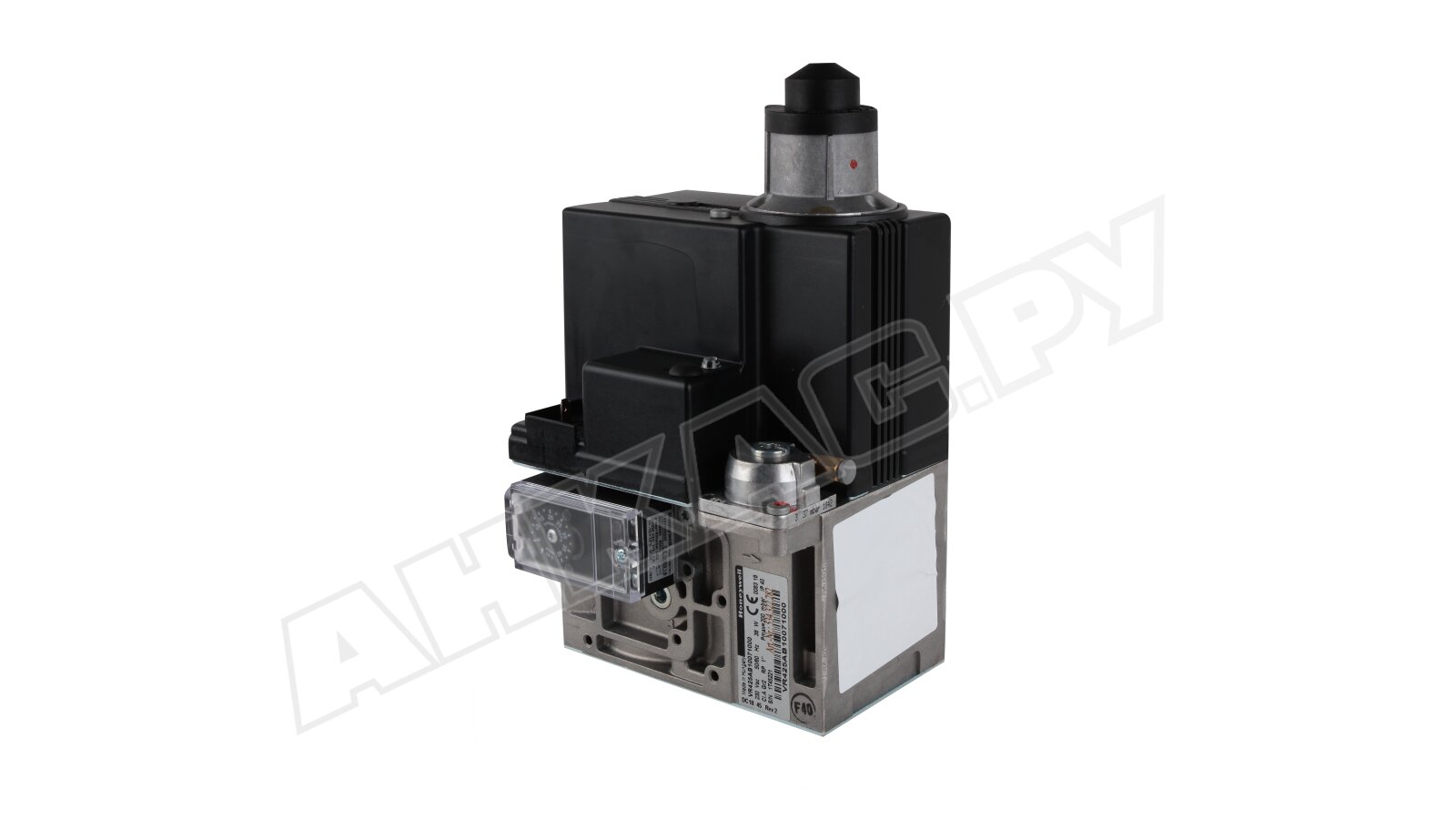

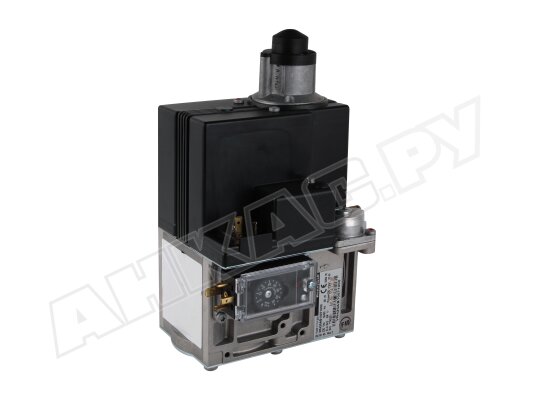

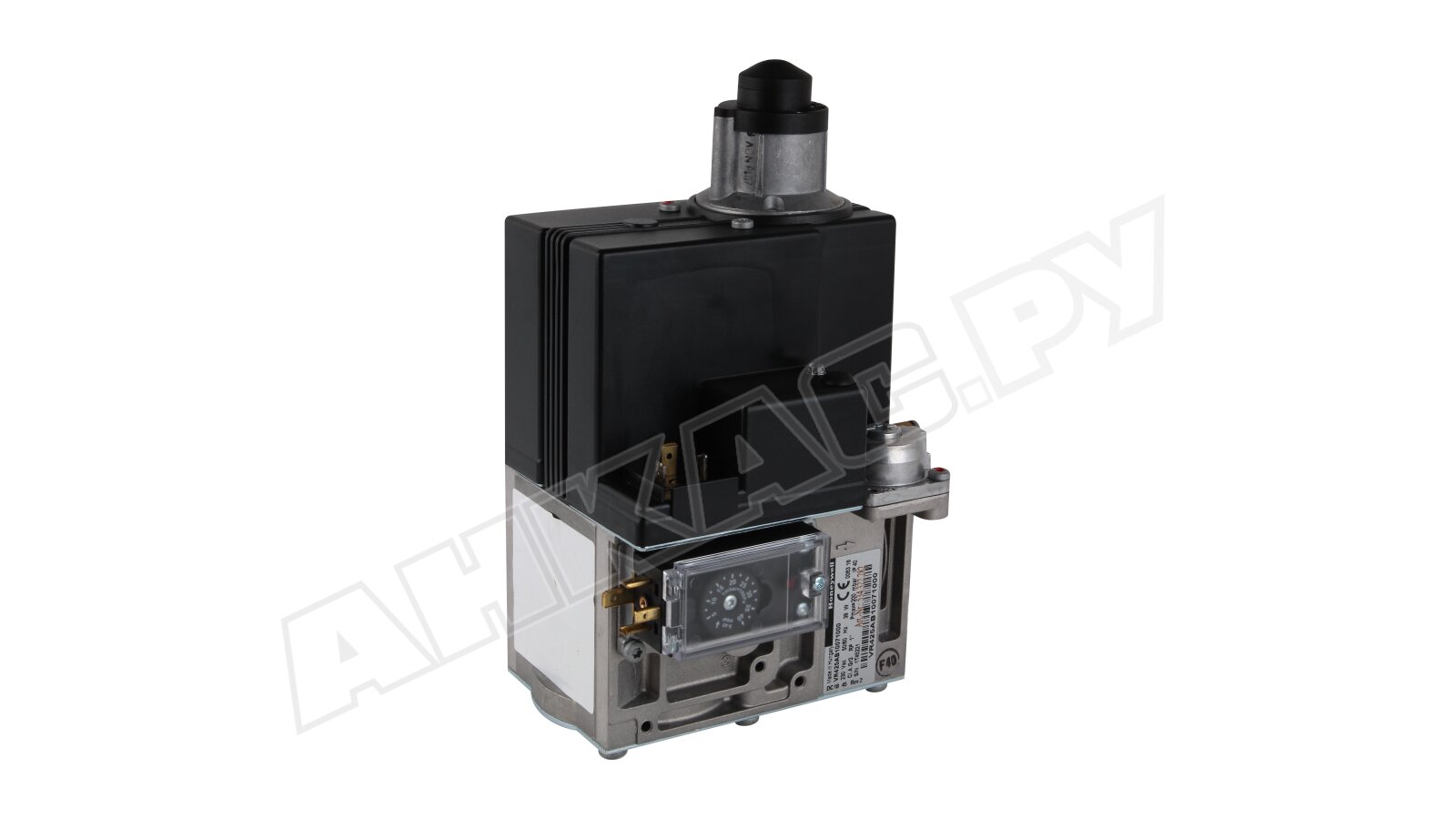

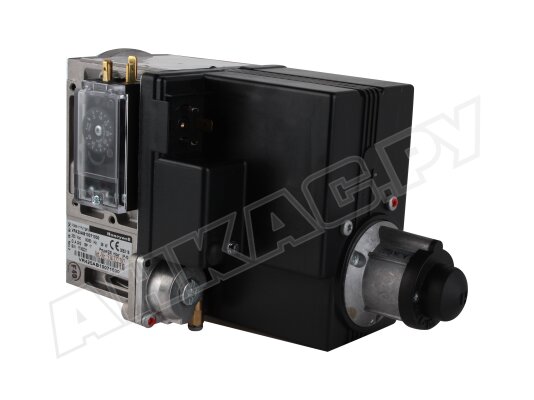

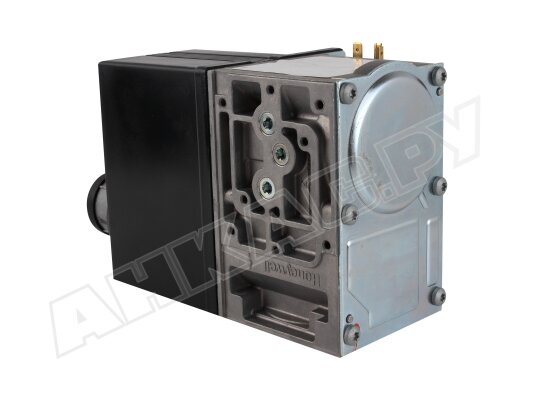

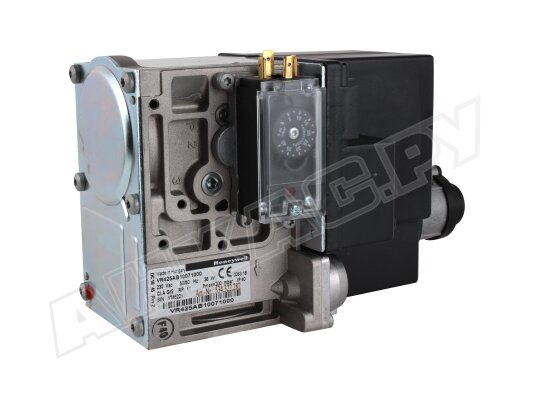

Комбинированный газовый клапан Honeywell VR425AB1007-1000

Комбинированный газовый клапан Honeywell VR425AB1007-1000 встраивается в системы контроля и регулирования подачи газа на горение при работе горелочных устройств, атмосферных котлов и другого оборудования, потребляющего газообразное топливо.

Конструкция Honeywell VR420

В состав комбинированного устройства входят 2 запорных клапана класса «А», между которыми размещается клапан регулировки давления. Корпус отлит из сплава алюминия, запирающая пружина изготовлена из нержавеющей стали, плунжер клапана покрыт Fe 360. Материал уплотнений – бутадиен-нитрильный каучук или витон. Смонтированы штуцеры для контроля давления.

Для очистки потока от грязи установлен мелкоячеистый фильтр-сетка из нержавеющей стали. Для его обслуживания требуется открутить винты впускного фланца.

На каждой стороне предусмотрено 4 фланцевых соединения для крепления доп. устройств: реле промежуточного или минимального давления, системы проверки клапанов VPS.

Особенности:

• для газового оборудования с давлением в магистрали до 360 мбар;
• рабочее напряжение 220 В, -15%, +10%;
• быстрое срабатывание клапанов V1 и V2, открытие и закрытие в течение 1 сек.;
• уровень защиты корпуса от пыли и влаги – IP 40;
• заменяемые катушки, пригодные для непрерывного запитывания;
• штекерный разъем в соответствии с DIN 43650;
• свободный доступ к настройкам сверху;
• точки отбора давления при неиспользовании отверстий для доп. устройств;
• работа при температурах внешней среды: -15 ... 60 °C;
• период эксплуатации – 500 тыс. циклов включений;
• отверстия с внутренней резьбой Rp 1", присоединение на фланцы;
• монтажный комплект.

Применение Honeywell VR425AB1007-1000

Газовый комбинированный клапан произведен для мощных промышленных горелок, печей, атмосферных котлов и других газоиспользующих устройств. Серия VR425 подходит для систем розжига DBI и IP.
