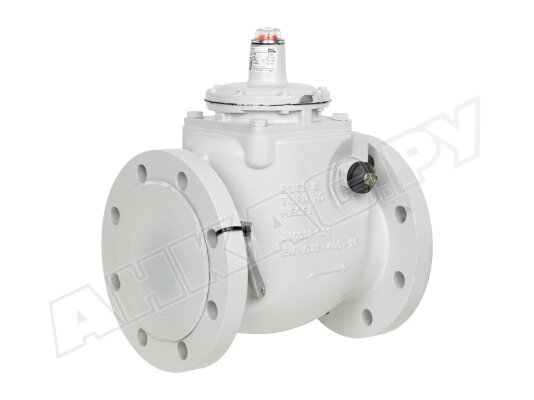

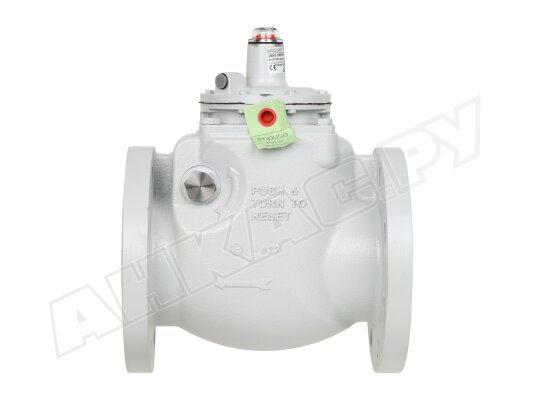

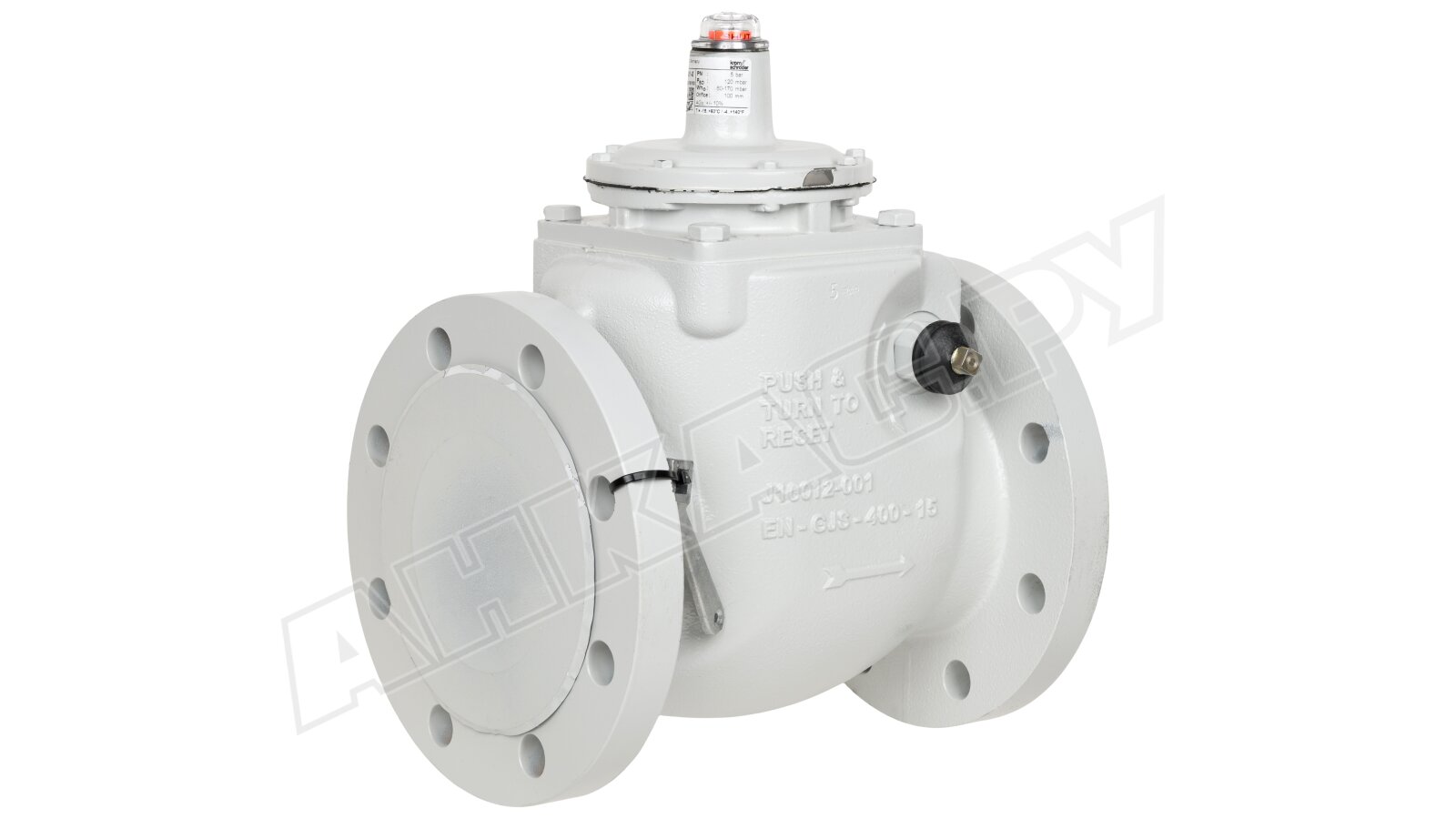

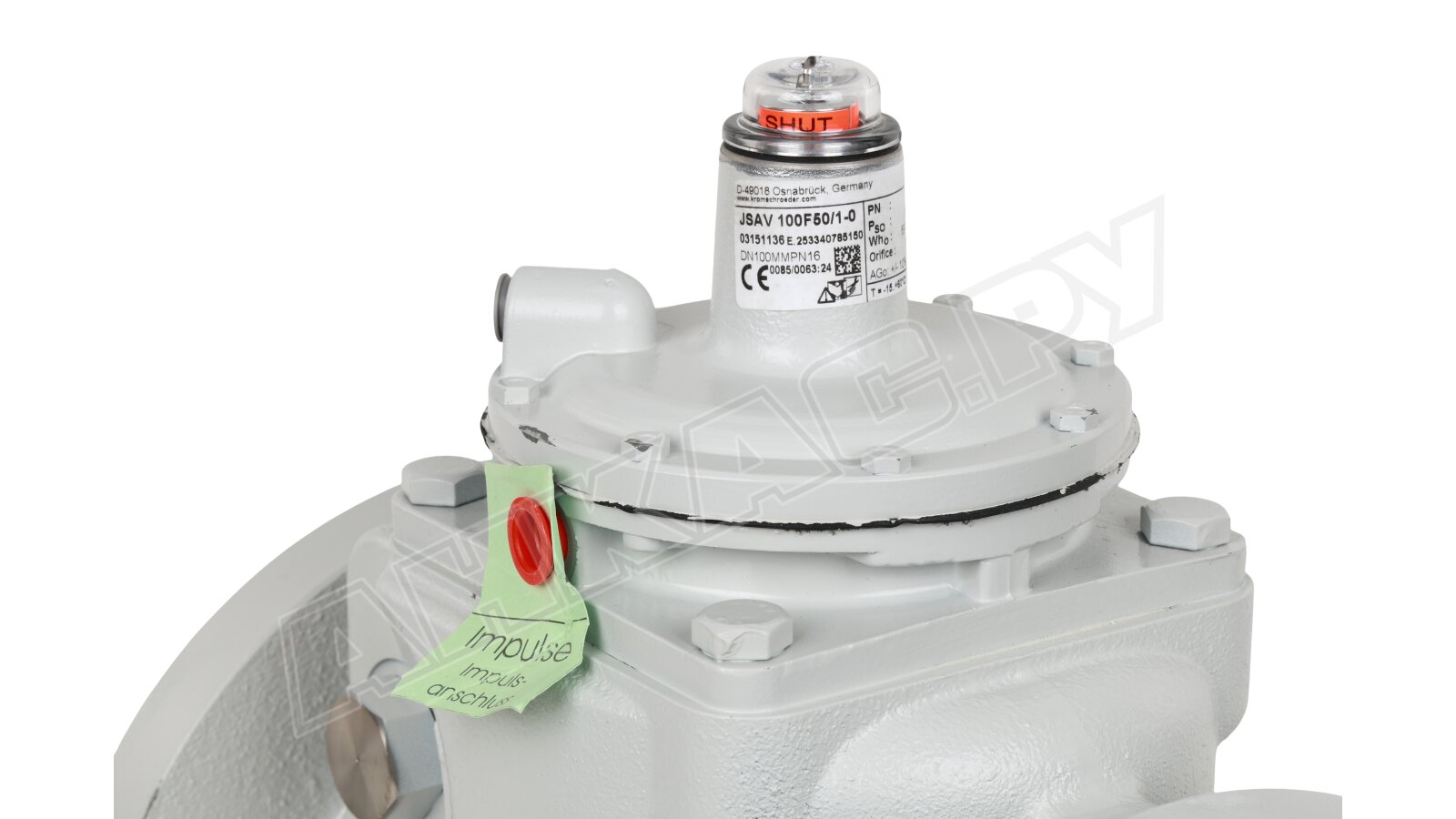

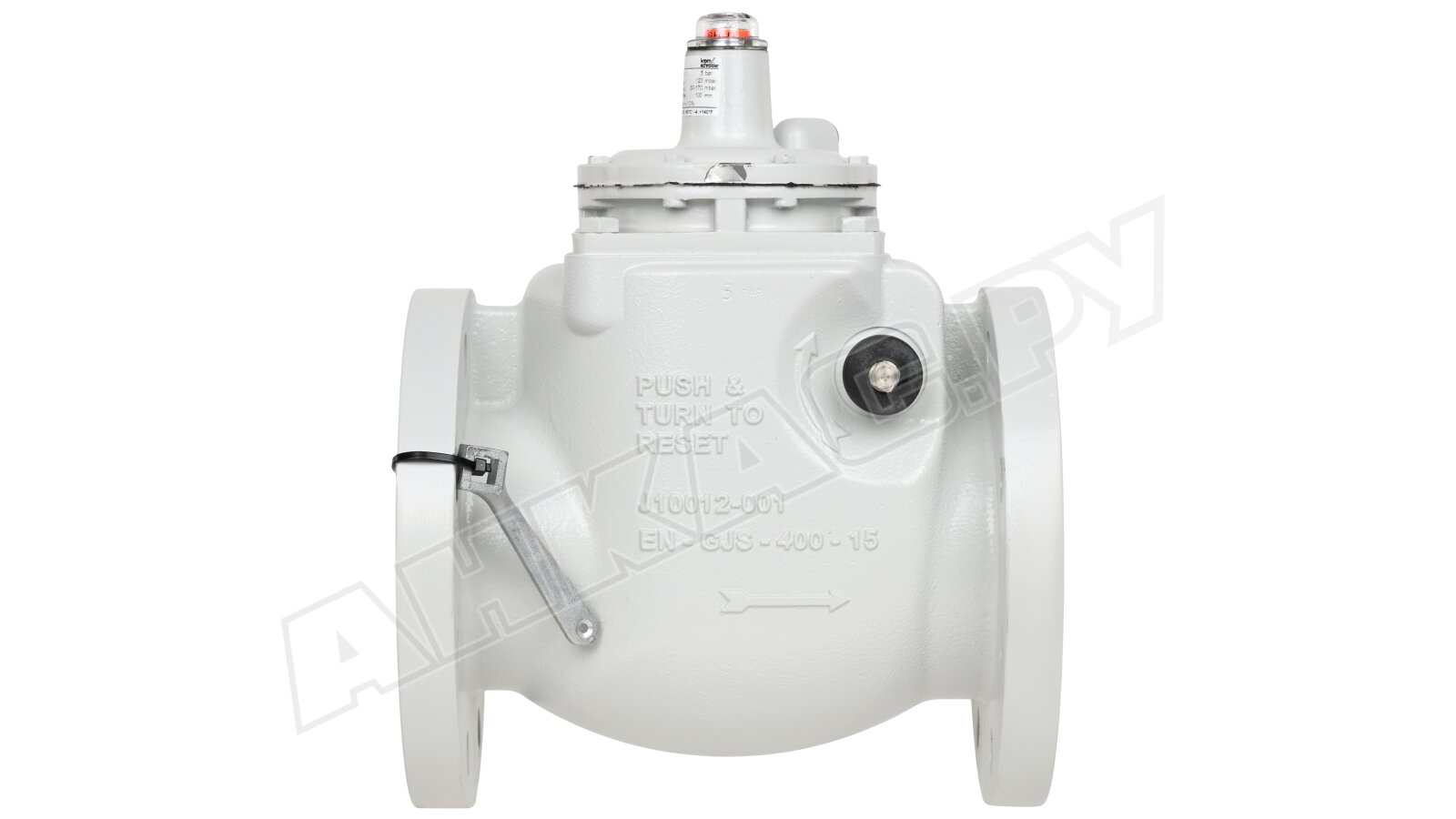

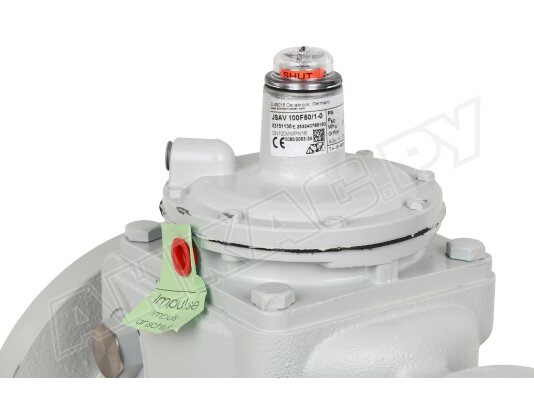

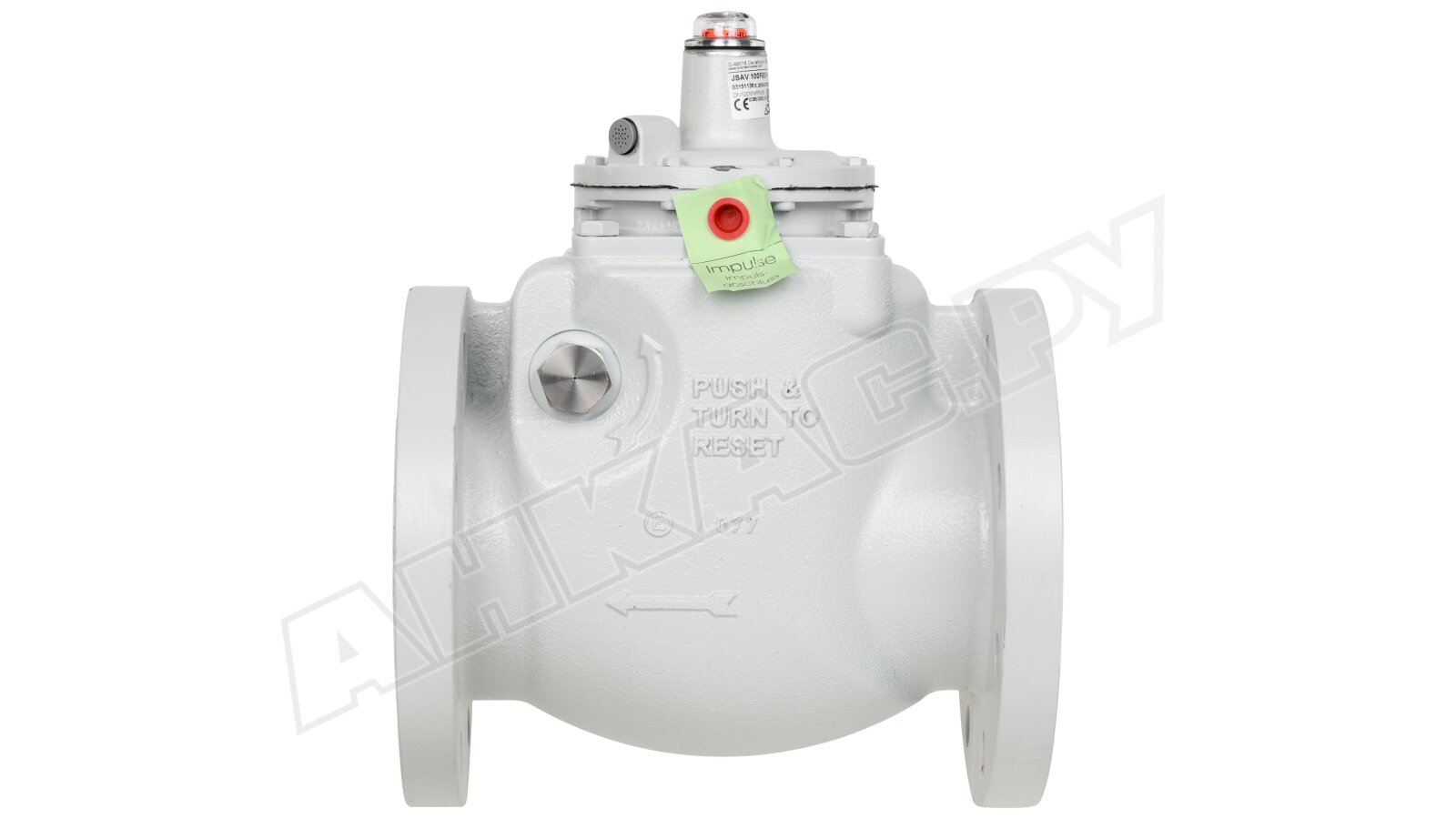

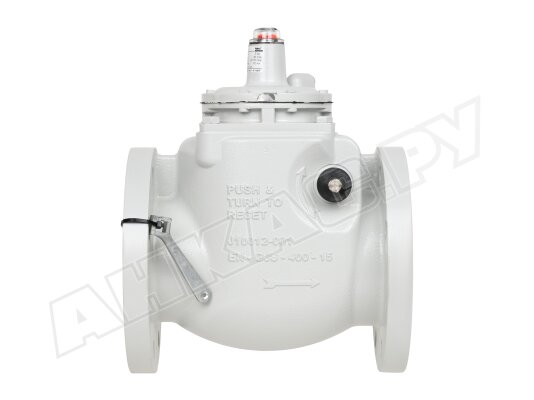

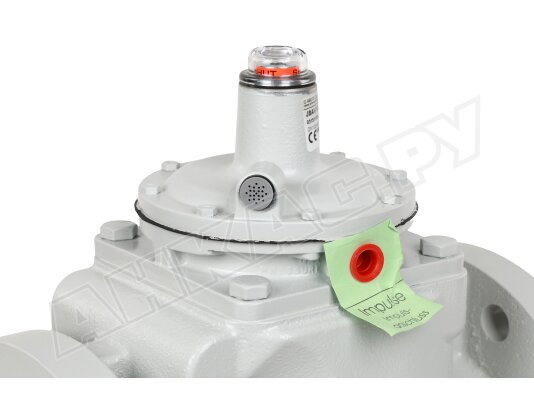

Предохранительный запорный клапан Kromschroder JSAV100F50/1-0

Предохранительный запорный клапан Kromschroder JSAV100F50/1-0, арт: 03151136 – необходимый элемент защиты газового оборудования от избыточного давления. Устройство автоматически отсекает поток, безопасно прекращая подачу газа на горелку при превышении давления газа заданных параметров. Обеспечивает защиту арматуры, расположенной после регулятора давления от воздействия избыточного давления и риска возникновения аварийных ситуаций. Клапан прошел проверки и испытания, сертифицирован ЕС. Запирание потока газа происходит автоматически, а повторный запуск – в ручном режиме.

Особенности:

• предохранительно-запорное устройство класса «А»;
• диапазон входного давления газа: от 120 до 5000 мбар;
• сбросная линия не требуется;
• нормальная работа при температурах окружающей среды от -20 до +60 °C;
• задание параметров давления срабатывания в широком диапазоне;

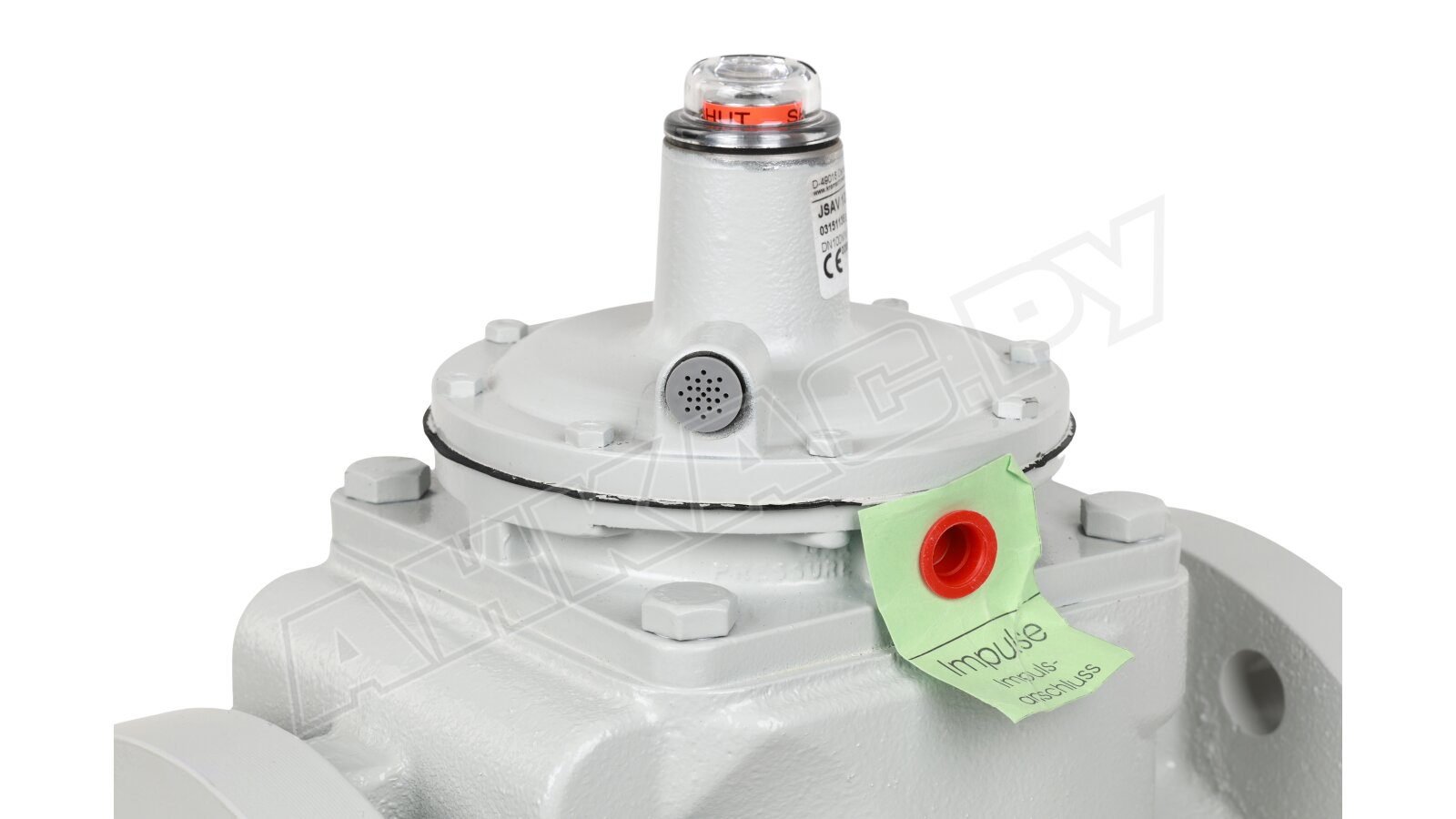

• ручной взвод путем вытягивания крышки деблокировки,
• минимальные потери давления;
• без точки измерения давления;
• положение в системе – перед регулятором давления газа.

Исполнение и монтаж

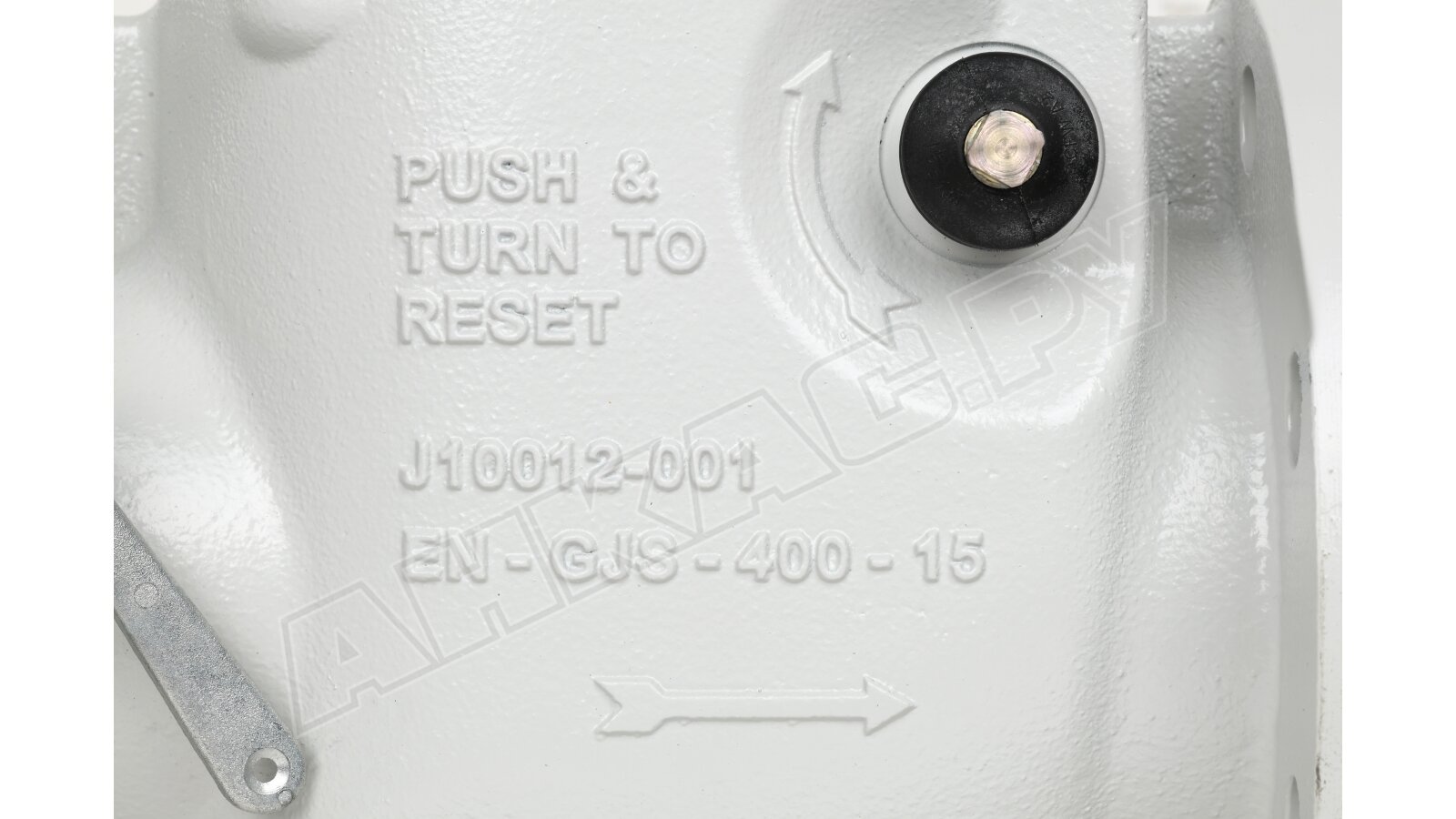

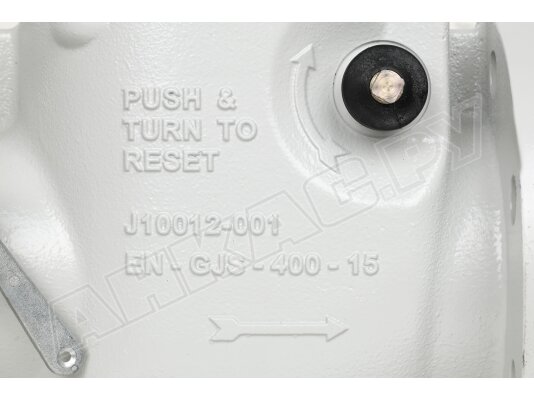

При изготовлении корпуса запорного устройства использован чугун GGG 40, шток выполнен из нержавеющей стали, запорная тарель – из алюминия с вулканизированным резиновым уплотнением, мембрана – из каучука NBR, седло клапана – из алюминия. Присоединение осуществляется на фланцы DN 100 по ISO 7005. Положение при установке – вертикально или горизонтально (минимальное расстояние до стены – 20 мм).

Среда

Предохранительно-запорный клапан Kromschroder JSAV100F50/1-0 рассчитан на работу в системах, потребляющих природный, бытовой газ, сжиженные углеводороды (газообразная фаза), биогаз (с содержанием H₂S до 0,1%), воздух. Важное условие при эксплуатации – газ не должен содержать конденсат.
