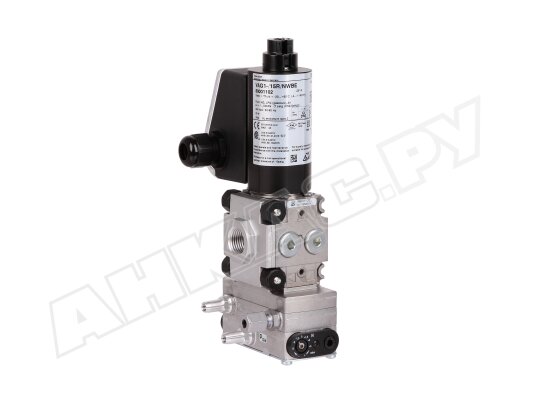

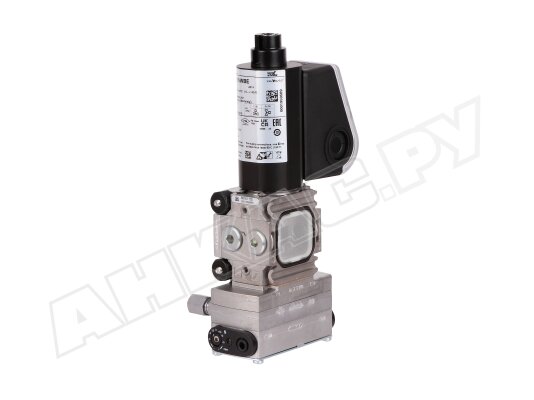

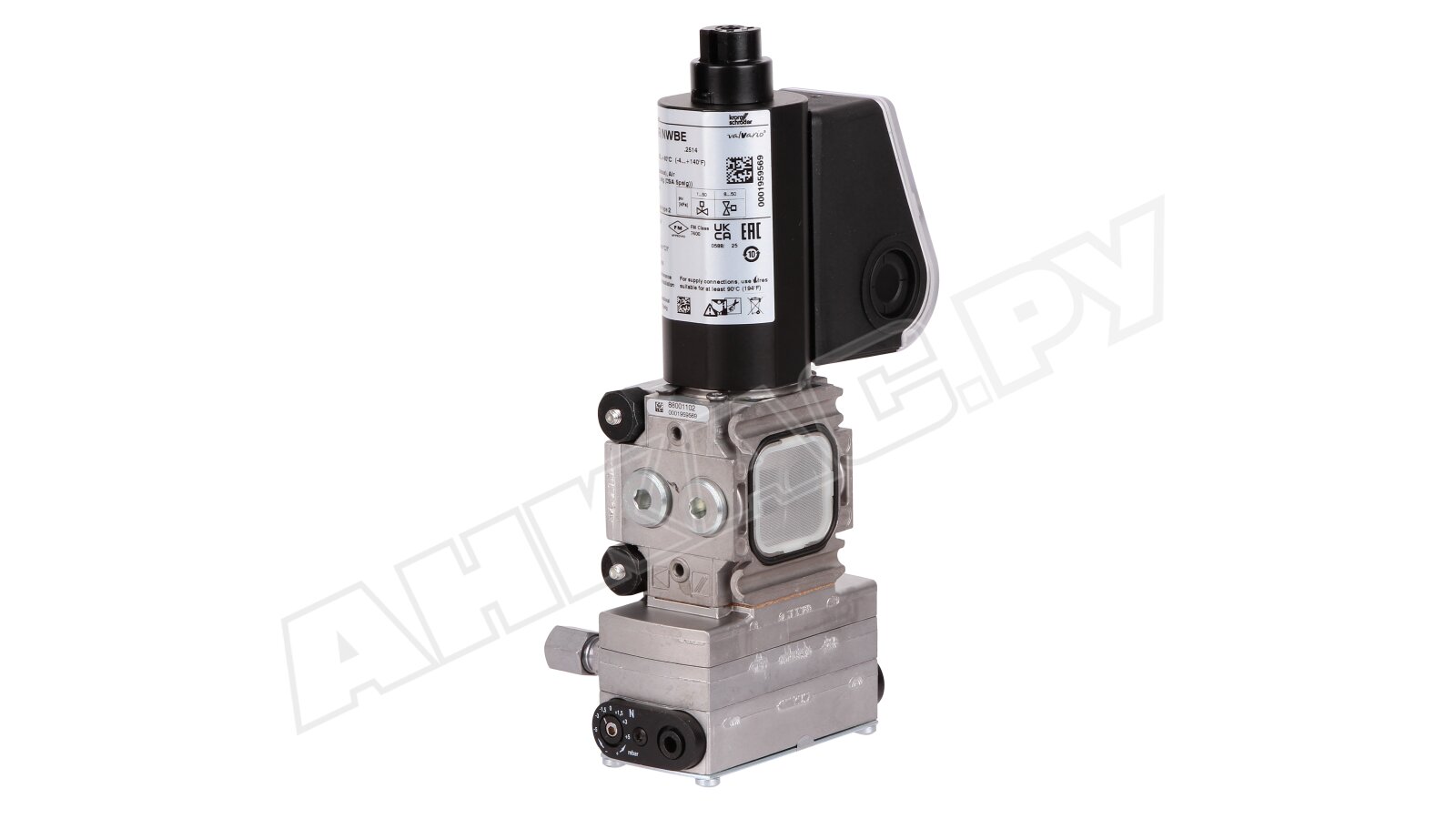

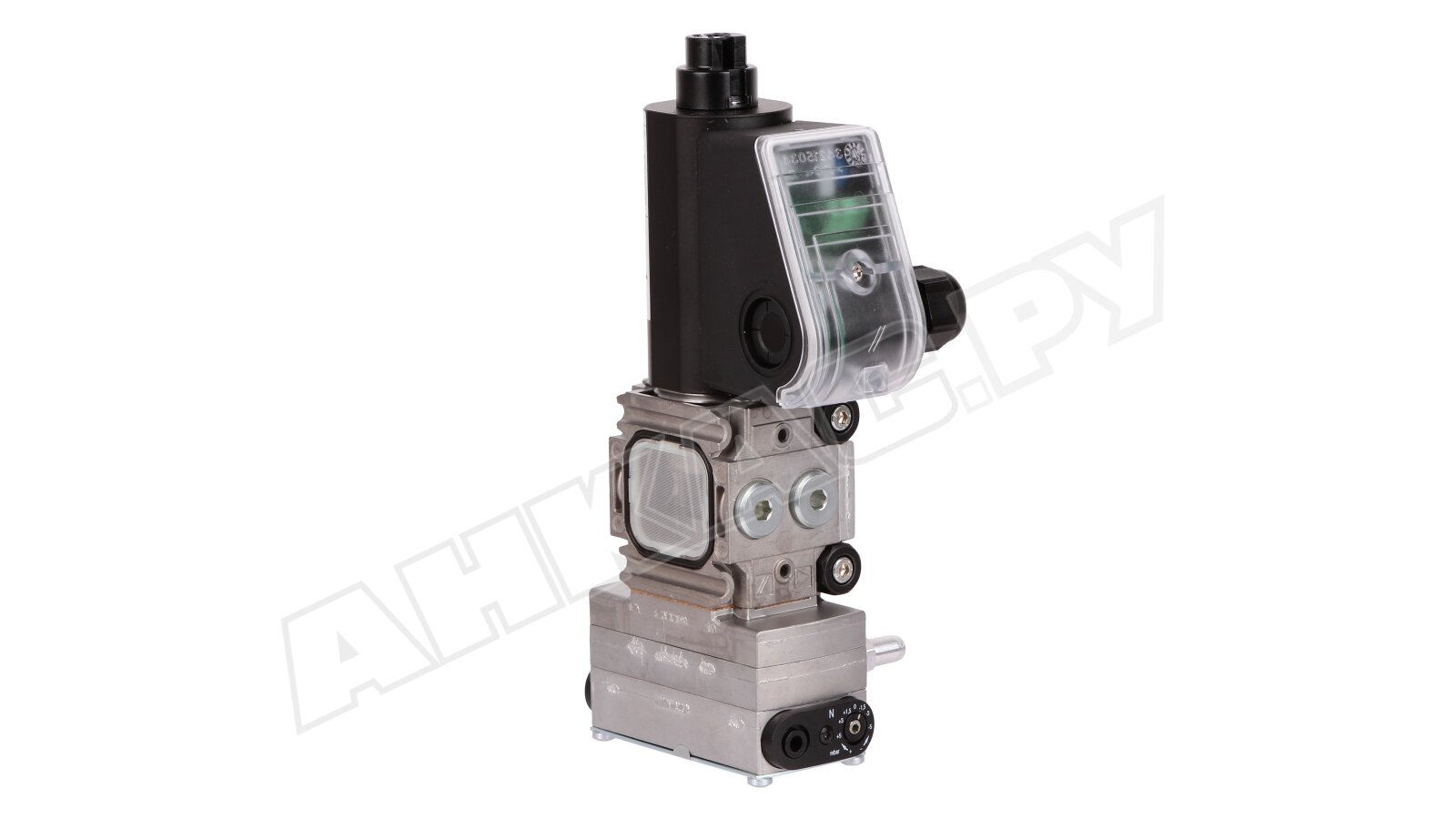

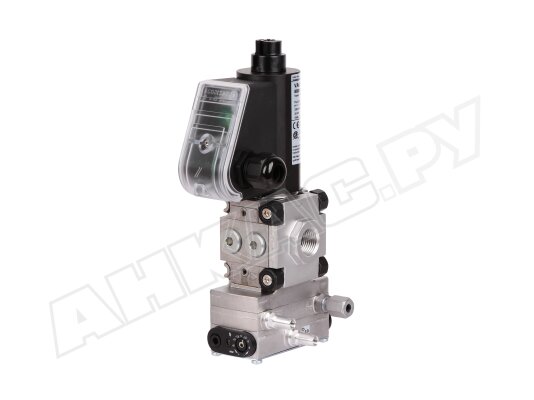

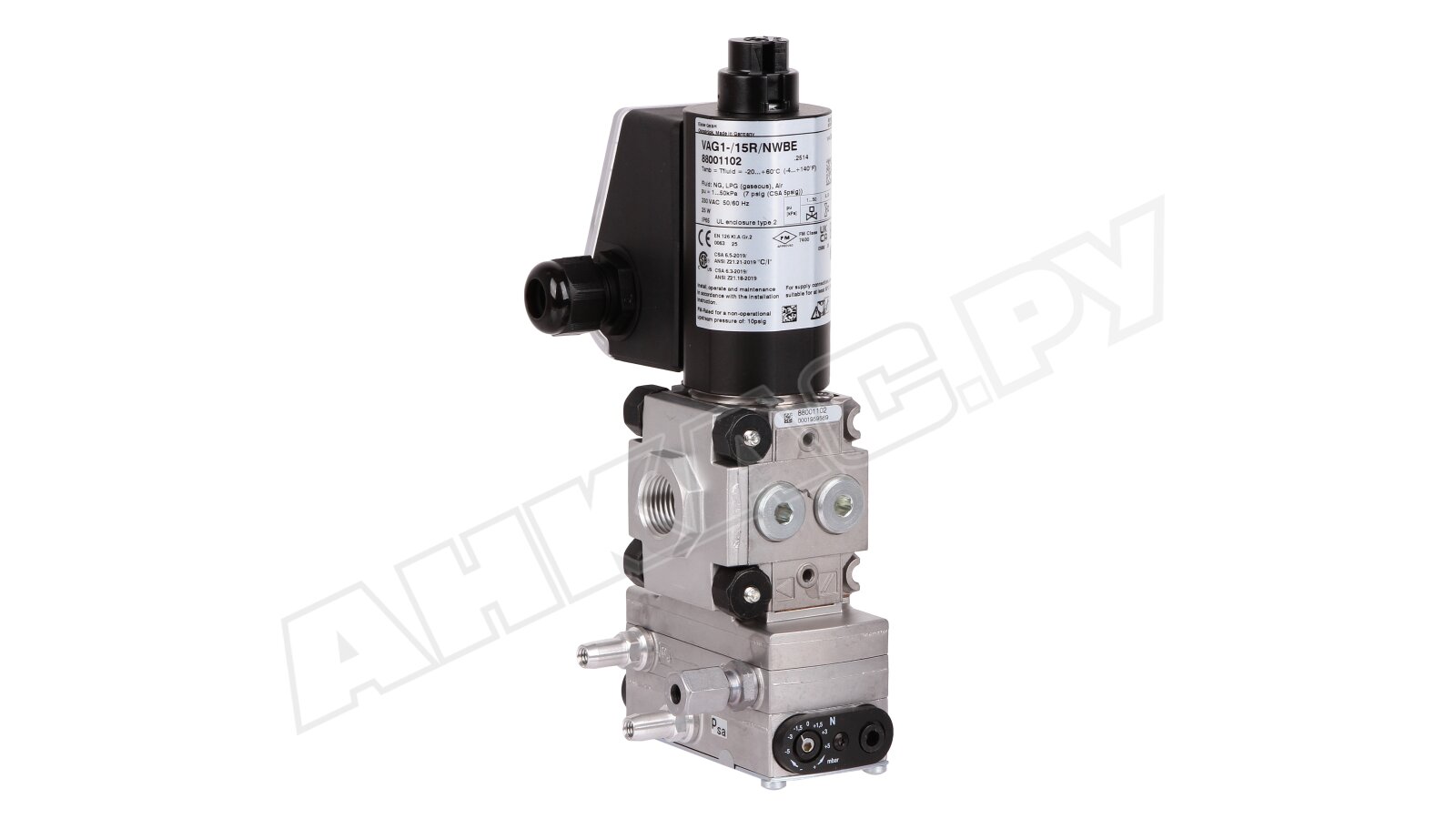

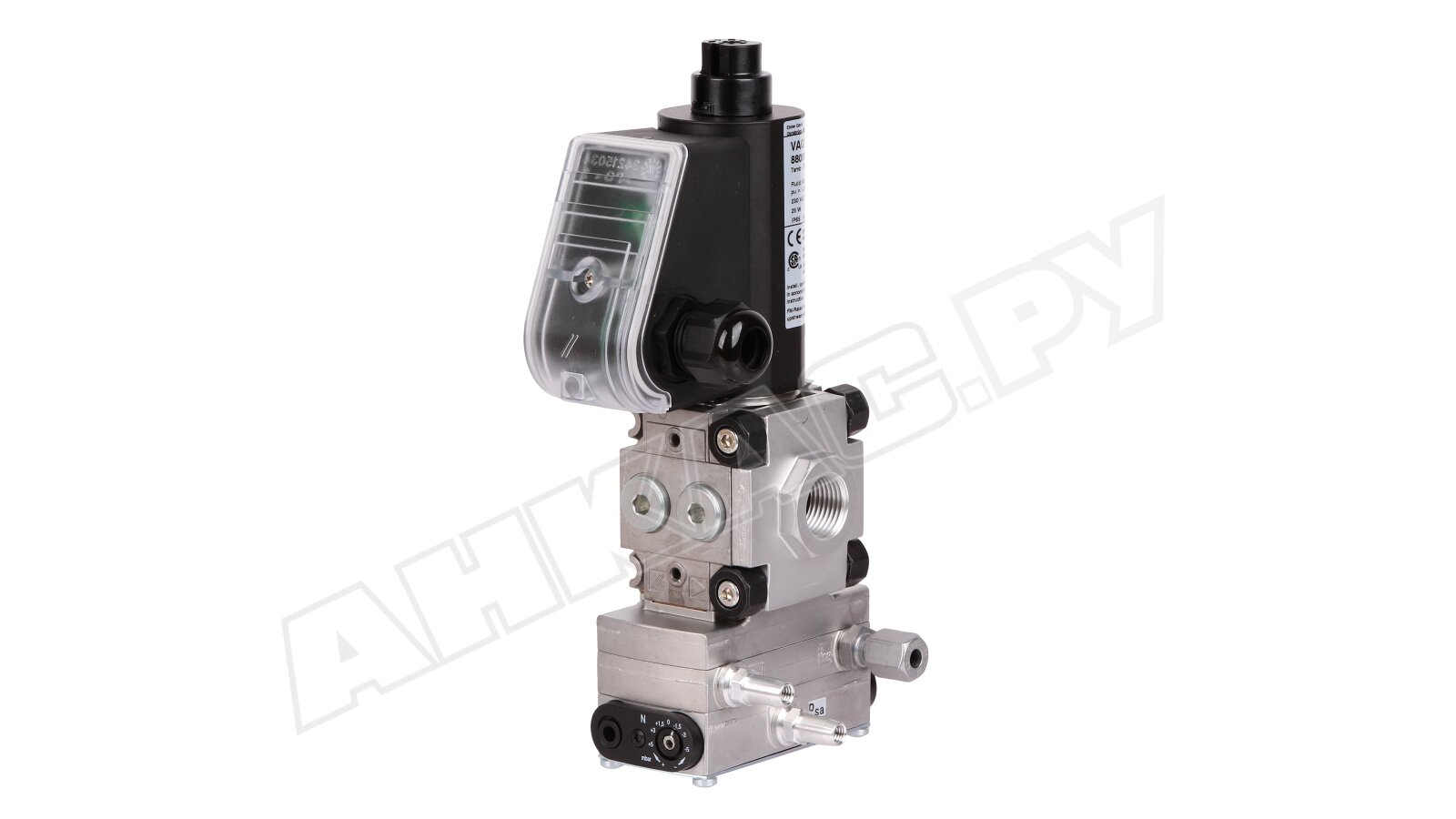

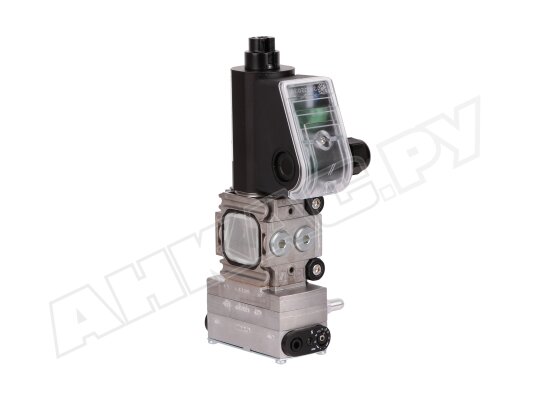

Газовый клапан с регулятором соотношения Kromschroder VAG1-/15R/NWBE

Газовый клапан с регулятором соотношения Kromschroder VAG1-/15R/NWBE, арт: 88001102 прошел необходимые испытания и сертификацию СЕ. Применяется для газосжигающих установок, требующих безошибочного регулирования и поддержания точного соотношения давлений газа и воздуха, наряду с безопасным и своевременным отключением подачи газа. Максимальное давление – 500 мбар. Многофункциональное устройство характеризуется быстродействием, высокой точностью регулирования, герметичным исполнением, долговечной службой, простотой настройки рабочих параметров.

Особенности

• В комбинированной конструкции объединены э/м газовый клапан класса «А» по EN 161 и регулятор постоянного соотношения давлений газ/воздух класса «А» по EN 88. Для настройки параметров используются регулировочные пружины. Диапазон давления на выходе: 0,5…100 мбар.
• Регулятор отвечает за поддержание выходного давления газа в соответствии с изменением давления воздуха. Соотношение газ/воздух остается постоянным. Допустимый диапазон регулирования 10:1.
• Клапан закрыт при отсутствии подачи напряжения. Рабочие параметры сети: 220 В, 50/60 Гц. Максимальное время закрытия – 1 сек., открытия – 0,5 сек.
• Корпус отлит из алюминия, материал уплотнений – бутадиен-нитрильный каучук (NBR). В конструкции использовано уменьшенное седло э/м клапана. Уровень электрозащиты – IP 65. С правой стороны соединительной коробки предусмотрен кабельный ввод M20.
• Фиксация клапана осуществляется с помощью трубной резьбы Rp 1/2". Клапан стабильно срабатывает при температуре внешней среды от -20 до +60 °C.
• С правой и левой стороны корпуса предусмотрены 2 заглушки и 2 резьбовые пробки. Установка дополнительных устройств расширяет возможности комбинированного устройства.
• Монтаж допускается на горизонтальный или вертикальный газопровод. Только вверх электромагнитом. Для стабильного срабатывания требуется установка грязевого фильтра.

Виды газа и область применения

Kromschroder VAG1-/15R/NWBE может работать на природном, сжиженном (газообразная форма) газе, биогазе (с содержанием H₂S до 0,1%), воздухе. Для других видов газа оформляется отдельный запрос. Нельзя допускать образование конденсата.

Газовый клапан с регулятором используется в газовых горелках, мощность которых регулируется и в горелках с импульсным режимом и байпасным клапаном.

Сферой применения является машиностроение, металлургия, производства стекольной, керамической промышленности, коммунальное хозяйство.
