Газовый электромагнитный клапан Kromschroder VAG240R/NQAE

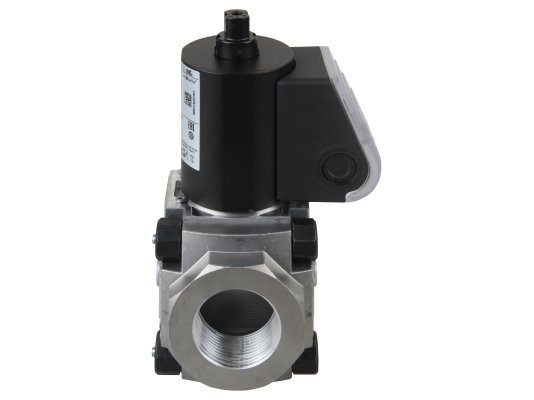

Газовый электромагнитный клапан Kromschroder VAG240R/NQAE, артикул: 88000290 совместно со встроенным регулятором отвечает за безопасное и быстрое запирание потока и поддержание постоянного и точного соотношения «давление газа/ давление воздуха» с учетом настроек. Многофункциональное устройство применяется в составе систем автоматики и управления подачей газа в промышленных горелках с давлением газа / воздуха от 10 до 500 мбар. Класс «А» согласно EN 161, EN 88.

Особенности

• Для безопасного отсечения потока и высокоточной подачи газа с учетом заданных параметров в конструкции совмещено два устройства: газовый электромагнитный клапан и регулятор постоянного соотношения давлений газ/воздух.
• Э/м запорный клапан является нормально-закрытым. Прерывает подачу при отсутствии рабочего напряжения (120 В, +10/-15 % от номинала). Быстро закрывается (<1 сек.) и открывается (<0,5 сек.).
• Регулятор поддерживает давления газа на выходе с учетом изменяемого давления воздуха. Соотношение давлений остается постоянным. Для установки параметров предусмотрены регулировочные пружины. Диапазон регулирования до 10:1.
• Kromschroder VAG240R/NQAE может эксплуатироваться только в помещениях. Температура окружающей среды: от -20 до +60 °C.

Исполнение и монтаж

Корпус устройства – алюминиевый. Материал уплотнений – нитрильный каучук (NBR). Седло клапана – стандартное. Электрическое подключение – кабельный ввод M20. Электрические компоненты защищены от внешних воздействий по стандарту IP 65.

Параметры соединения на входе/ выходе – внутренняя резьба Rp 1 1/2" по ISO 7-1. Размещение в системе – вертикальное/ горизонтальное, магнит направлен вверх. С правой / левой стороны корпуса предусмотрены 2 заглушки / 2 резьбовые пробки.

Применение

Комбинированная система безопасного перекрытия газоснабжения горелки и управления подачей газа Kromschroder VAG240R/NQAE служит для работы с природным, сжиженным газом (газообразная фаза), биогазом (H₂S≤ 0,1%), воздухом. Модификации для других сред – по доп. запросу. Следует исключить вероятность конденсации газа при любых условиях эксплуатации.

Установка – в газовые горелки, мощность которых регулируется, горелки с импульсным режимом и байпасным клапаном, использование в качестве ноль-регулятора при работе газовых двигателей.
