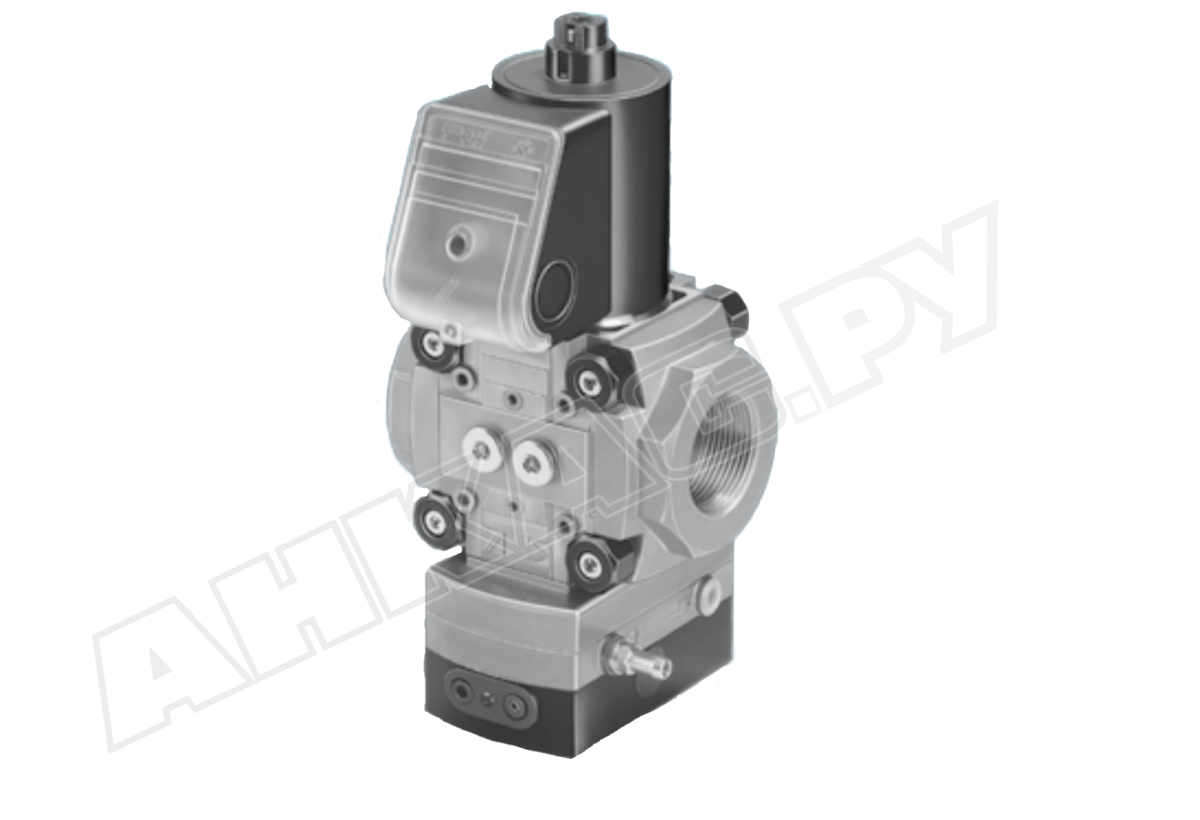

Газовый электромагнитный клапан Kromschroder VAG2T-/40N/NQAA

Газовый электромагнитный клапан Kromschroder VAG2T-/40N/NQAA, арт: 88004605 используется в качестве быстродействующего запорного органа и устройства регулирования и поддержания соотношения давлений газа и воздуха. Основными достоинствами являются высокая точность выходных параметров, пылевлагонепроницаемое исполнение, быстрое закрытие и открытие, бесперебойная служба. Применяется в промышленных установках, потребляющих газ, с давлением рабочей среды не выше 500 мбар.

Особенности

• Конструкция совмещает два устройства: газовый электромагнитный клапан класса «А» по EN 161 и регулятор постоянного соотношения давлений газ/воздух класса «А» по EN 88.
• Э/м клапан «нормально-закрытого типа» быстро закрывается (< 1 сек.) и быстро открывается (< 0,5 сек). Рабочее напряжение: 120 В, 50/60 Гц.
• Высокоточный регулятор обеспечивает поддержание давления газа на выходе в соответствии с изменением давления воздуха. Выбор рабочих параметров осуществляется с помощью регулировочных пружин в диапазоне от 0,5 до 100 мбар.

Исполнение и монтаж

• Корпус отлит из сплава алюминия. Электрические компоненты герметично защищены от воздействий извне (класс IP 65). Уплотнения изготовлены из бутадиен-нитрильного каучука (NBR).
• В конструкции использовано стандартное седло клапана. Нет входного фланца. Сетчатый фильтр не пропускает частицы грязи, предотвращая засорение седла. Электроподключение – кабельный ввод M20. Комбинированное устройство рассчитано на температуры внешней среды от -20 до +60 °C.
• Монтажная ориентация – горизонтальная/ вертикальная (магнит нельзя переворачивать). Вид присоединения – резьба Rp 1 ½". Следует обеспечить расстояние до стен/ пола не менее 20 мм. Не предусмотрена уличная эксплуатация.
• Комплект для подключения регулятора давления воздуха: переходник NPT, две точки измерения давления.

Применение

Газовый комбинированный клапан применяется для природного, сжиженного (газообразная форма) газа, биогаза (с содержанием H₂S до 0,1%), воздуха. Газ не должен конденсироваться. Kromschroder VAG2T-/40N/NQAA устанавливается в газовых горелках, мощность которых регулируется, и в горелках с импульсным режимом и байпасным клапаном.
