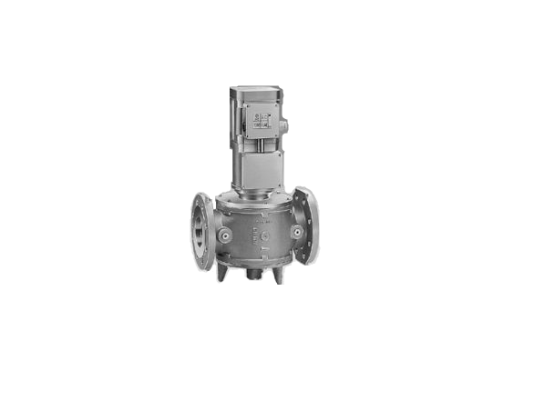

Газовый электромагнитный клапан Kromschroder VK 200F10T5HA93S

Газовый электромагнитный клапан Kromschroder VK 200F10T5HA93S, арт: 85311420 применяется в системах регулирования, контроля и безопасного перекрытия газопровода при работе промышленного газоиспользующего оборудования. Пропускная способность достигает 490 м3/ч. Нормально-закрытый клапан в течение 1 секунды герметично перекрывает поток газа/ воздуха, исключает утечки. Рассчитан на давление рабочей среды до 1000 мбар. Исполнение запорного устройства соответствует стандарту электрозащиты IP 54. Клапан сертифицирован, испытан, относится к классу «А» группы 2 по EN 161.

Исполнение и монтаж

Э/м клапан снабжен высокопрочной конструкцией для долговечной эксплуатации. Корпус и верхняя часть клапана отлиты из сплава AlSi. На впуске газа смонтирован сетчатый стальной фильтр с мелкими отверстиями, что предотвращает оседание грязевых частиц на седло клапана. Уплотнения запорной тарели выполнены из материала Viton. Установка в систему осуществляется с помощью фланцев DN 200.  Ориентация – вертикальная или горизонтальная приводом вверх.

Рабочая среда

Kromschroder VK 200F10T5HA93S применяется в системах, функционирующих на бытовом, природном, сжиженном, свалочном газе, воздухе, биогазе. Газ не должен конденсироваться при любых температурах эксплуатации.

Принцип действия

При подаче питания (220 Вольт, +10/-15% от номинала) электронасос, встроенный в конструкцию, нагнетает давление масла. Под воздействием давления поршень постепенно отжимает запирающую тарель. Насос автоматически выключается, когда клапан открыт. Когда давление падает, насос включается. Закрытие э/м клапана происходит при его обесточивании. Если питание не поступает, давление масла падает, запорная пружина резко давит на тарель и поток перекрывается.
