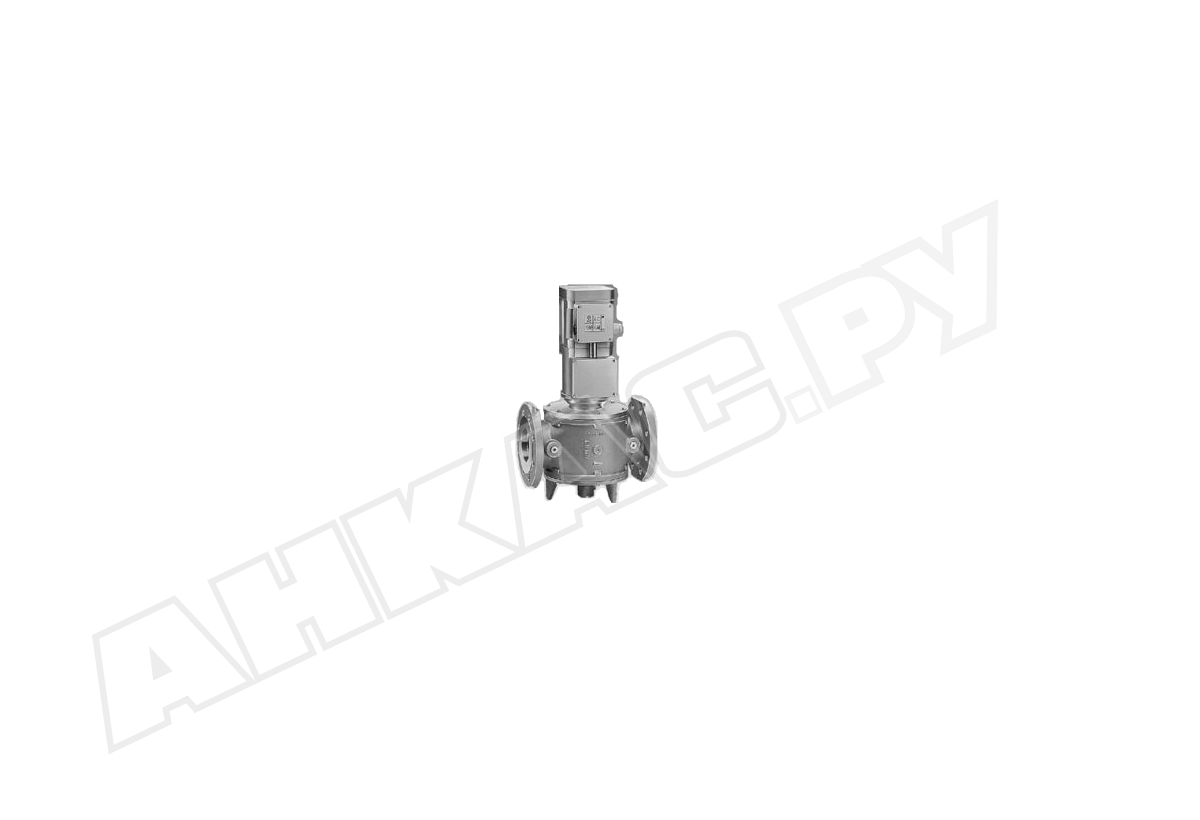

Газовый электромагнитный клапан Kromschroder VK 50F10T5A93D

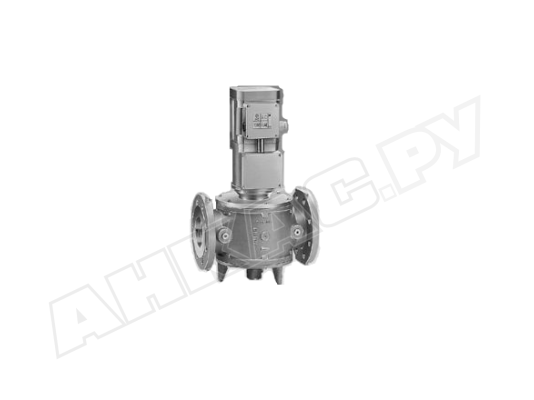

Газовый электромагнитный клапан Kromschroder VK 50F10T5A93D, арт: 85311040 – запорное устройство с гидроприводом для газовых горелок, отопительных котлов, теплогенераторов и других газоиспользующих установок. Встраивается в системы контроля и регулирования потока с давлением до 1000 мбар.

Особенности: «нормально-закрытый» (в положении «закрыт» при обесточивании), быстрозакрывающийся (< 1 сек), медленнооткрывающийся (< 8 сек), регулируемый максимальный расход, защита электрических компонентов от пыли и влаги IP 54, экономичное потребление энергии, стабильное срабатывание в широком диапазоне температур, автоматическое выключение мотора при полном открытии клапана. Э/м клапан испытан, сертифицирован, соответствует классу «А» группы 2 по EN 161.

Исполнение и монтаж

Корпус э/м газового клапана и верхняя часть произведены из сплава AlSi. На входе газа/воздуха установлен мелкоячеистый сетчатый фильтр из стали. Уплотнения выполнены из витона. Монтаж осуществляется на фланцы DN 50. Положение – вертикально или горизонтально, привод вверху.

Рабочая среда

Kromschroder VK 50F10T5A93D применяется в системах, потребляющих бытовой, природный, сжиженный газ, воздух, биогаз, газ, образуемый при мусоропереработке. В любых условиях эксплуатации газ должен быть сухим. Следует исключить вероятность его конденсации.

Принцип действия

При подаче питания (220 Вольт, +10/-15% от номинала) электронасос нагнетает давление масла. Под воздействием давления поршень отжимает запорную тарель. При полностью открытом клапане насос автоматически отключается. Когда давление падает, насос включается. Э/м клапан переходит в закрытое положение при обесточивании. Когда питание не поступает, давление масла падает, запорная пружина давит на тарель и происходит перекрытие трубопровода.
