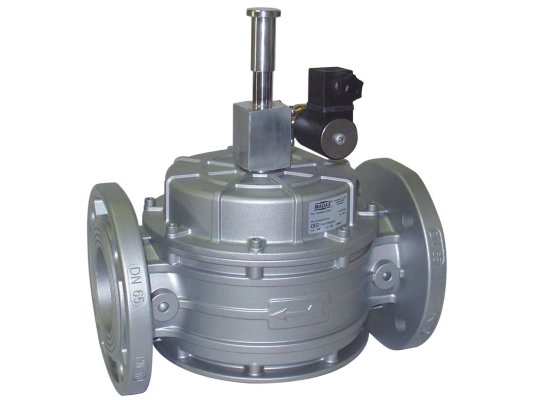

Газовый электромагнитный клапан Madas CM05C 008

Газовый электромагнитный клапан Madas CM05C 008 рассчитан на давление газа до 500 мбар. Используется в газовых трубопроводах в качестве запорно-регулирующего устройства с ручным взводом. Быстро закрывается при обесточивании.

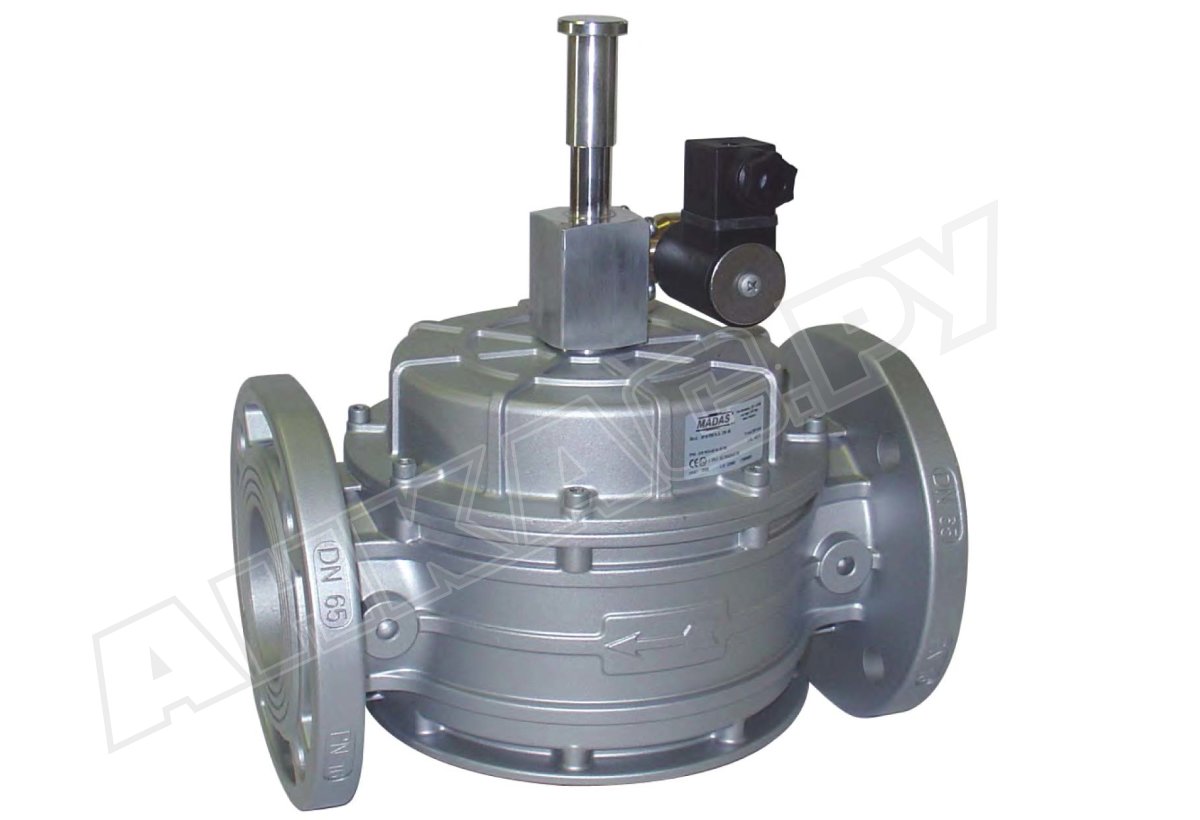

Линейка Madas M16/RM NC

Электромагнитные газовые клапаны линейки M16/RM NC являются нормально-закрытыми устройствами с ручным взводом и быстрым срабатыванием (отсечка потока в течение 1 сек.). Открыты при поступлении напряжения на катушку. Закрыты при отключении питания. Взвод осуществляется в ручном режиме, когда катушка находится под напряжением. Открытие клапана необходимо выполнять плавно.

Дистанционно отслеживать текущее положение клапана можно при установке индикаторного переключателя положения с беспотенциальными контактами.

В серию входят газовые э/м клапаны для систем с давлением газа до 500 и 6000 мбар, резьбовыми соединениями DN20-50, фланцевыми соединениями DN25-300, питанием от сети 12В, 24В, 230В.

Основные параметры модели:

• запорное устройство класса А герметичности по европейскому стандарту EN 161;
• максимальное входное давление: 500 мбар;
• работа от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• закрытие при обесточивании в течение 1 секунды;
• резьбовое соединение Rp 1 ¼";
• допустимый температурный диапазон (окружающая среда): -40...+60 °C;
• ресурс: 6000 циклов (как минимум 10 лет службы);
• положение в системе: горизонтальное, вертикальное (размещение катушки сверху).

Конструкция

Клапан собран в литом бесшовном корпусе из алюминия, что обеспечивает безопасную работу с газом, стойкость к коррозии и перепадам температур. За счет использования газонепроницаемых материалов (штампованного алюминия, нержавеющей оцинкованной стали, алюминия 11S, нержавеющей стали марки 430 F, NBR-каучука) исключены утечки газа.

Поток газа проходит через встроенный сетчатый фильтр со способностью фильтрации 100 микрон. Электрические компоненты защищены от внешних воздействий по стандарту IP 65, что расширяет возможности установки клапана (на запыленных объектах, открытом воздухе).

На корпусе предусмотрен штуцер для отбора давления.

Применение

Газовый э/м клапан M16/RM NC применяется в качестве запорно-регулирующего устройства в трубопроводах и горелочном оборудовании. Способствует безопасной и надежной работе промышленных котлов и теплогенераторов. Рассчитан на работу с природным, сжиженным газом, азотом, воздухом (сухие газы). По запросу предоставляется версия для биогаза, попутного нефтяного газа.

Место размещения

Газовый клапан устанавливается в системе преимущественно перед регулятором давления, с учетом хода потока, указанного стрелкой на корпусе. Необходимо предусмотреть свободный доступ к рычагу, используемому для открытия клапана.

Запорное устройство пригодно для размещения в помещениях, соответствующих зоне 2 по классификации взрывоопасных зон, и на улице, где исключено воздействие агрессивной среды, вызывающей коррозию стали, алюминия и разрушение каучука.
