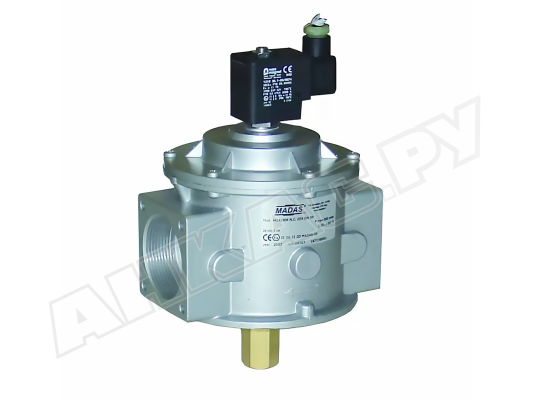

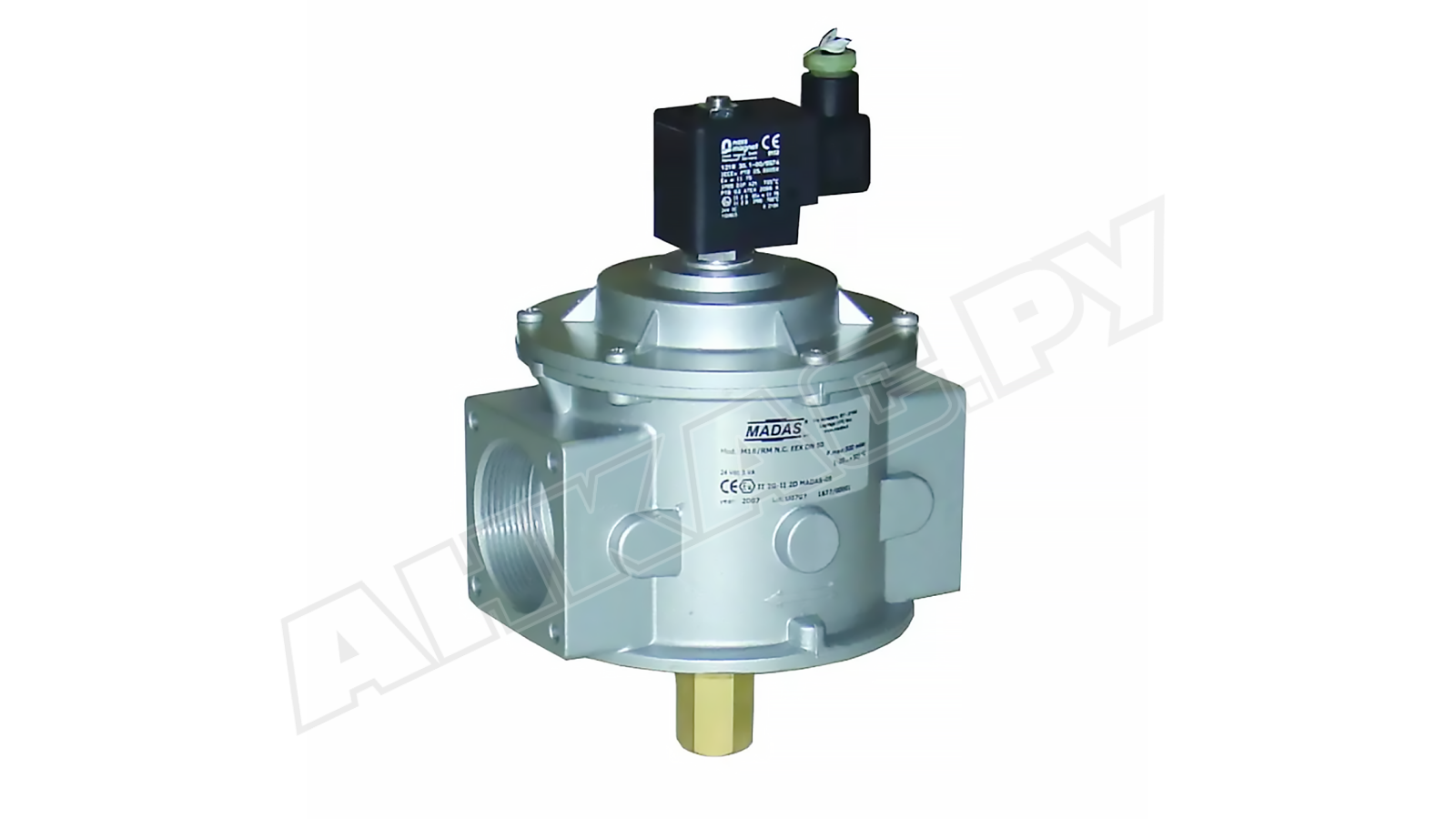

Газовый электромагнитный клапан Madas CM05C0046 008

Газовый электромагнитный клапан Madas CM05C0046 008 – быстродействующая запорная арматура с автоматическим закрытием и ручным открытием. Используется в промышленных топочных установках и магистральных трубопроводах с давлением газа до 6 бар. Подходит для работы с метаном, воздухом, сжиженным газом, азотом (сухие газы).

Основные параметры:

• запорное устройство нормально-закрытого типа;
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• максимальное давление газа на входе: 6000 мбар;
• закрытие при потере электропитания в течение 1 секунды;
• класс «А» герметичности по европейским стандартам;
• пыле-, влагонепроницаемость корпуса класса IP65;
• резьбовой способ соединения, Rp 1 ¼";
• рабочие температуры: -40...+60 °C;
• заявленный ресурс: 6000 рабочих циклов (от 10 лет);
• размещение в системе горизонтально или вертикально с катушкой вверху.

Особенности

Клапан Madas CM05C0046 является нормально-закрытым устройством с автоматическим закрытием при потере электропитания. Взвод осуществляется вручную после подачи напряжения на электромагнитную катушку. Запорная арматура открыта пока на катушку поступает электропитание. Контроль за положением клапана упрощает указатель с беспотенциальными контактами.

Корпус газовой арматуры отлит из алюминия. Конструкция рассчитана на работу в системах с высоким давлением газа и промышленные условия эксплуатации. При изготовлении деталей и уплотнений использованы нержавеющая сталь, алюминий, латунь, газонепроницаемый NBR-каучук. На входе газа установлен сетчатый фильтр, удаляющий из потока твердые частицы от 100 микрон.

Э/м катушка и электрические контакты защищены от воздействия пыли и влаги по стандарту IP 65, что позволяет размещать газовый клапан на запыленных объектах и открытом воздухе без потери функциональности.

Монтаж клапана

Газовый клапан размещается до регулятора давления газа, с учетом стрелки на корпусе, указывающей направление течения газа. В месте монтажа должен быть обеспечен свободный доступ к рычагу взвода.

Установка клапана возможна не только в помещениях (зона 2 взрывоопасности), но и на улице. Недопустимо воздействие агрессивной среды, способной разрушить материалы конструктивных частей и уплотнений.

Преимущества

• Быстрое срабатывание, герметичность класса А.
• Литой коррозиестойкий корпус для высоких нагрузок и давления.
• Индикатор положения клапана.
• Обслуживаемый сетчатый фильтр.
• Высокий уровень электрозащиты.
• Исполнение для всепогодной эксплуатации.

Сервисное обслуживание

Необходимо периодически снимать и очищать сетку, при необходимости заменять на новую (в том числе прокладку крышки).
