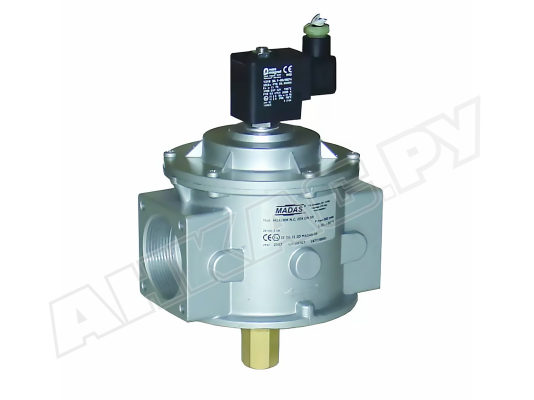

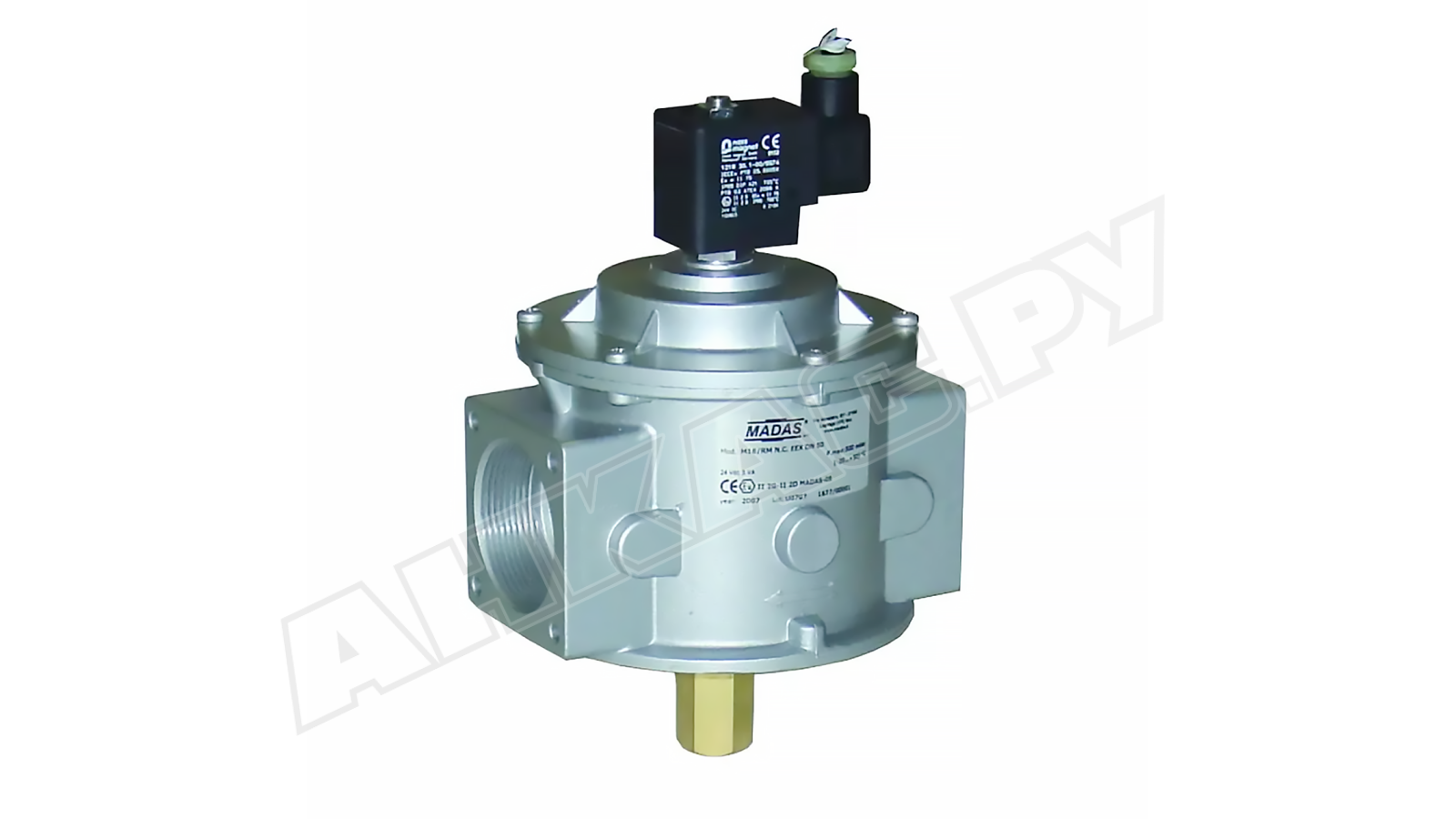

Газовый электромагнитный клапан Madas CM06C0036 008

Газовый электромагнитный клапан Madas CM06C0036 008 служит в качестве запорно-регулирующего органа в промышленных системах с давлением газа в магистрали до 500 мбар. Особенностью является ручной взвод, оснащение индикатором положения, быстрое срабатывание, всепогодное исполнение. Газовая арматура рассчитана на работу с метаном, сжиженным газом, азотом, воздухом (сухие газы). Может поставляться по запросу в исполнении для биогаза, попутного нефтяного газа.

Подробнее о модели

• Madas CM06C0036 008 является нормально-закрытым клапаном с автоматическим быстрым закрытием и ручным взводом. Работает от сети 230 В, -15%, +10%. Открыт при поступлении рабочего напряжения на электромагнитную катушку, закрыт при отключении электропитания.
• Взвод выполняется только в ручном режиме с помощью рычага при условии подачи напряжения на э/м катушку. Необходимо открывать клапан постепенно, выравнивая давление на входе и выходе.
• Для дистанционного контроля положения клапана (открыт/ закрыт) предусмотрен индикатор положения с беспотенциальными контактами.
• Клапан собран в литом алюминиевом корпусе, стойком к износу, давлению среды, низко-, высокотемпературным воздействиям. При изготовлении запорной арматуры использованы коррозиестойкие материалы: штампованный алюминий, латунь, алюминий 11S, нержавеющая оцинкованная сталь, нержавеющая сталь марки 430 F. Для герметизации соединений использованы уплотнения из NBR-каучука, который отличается газонепроницаемыми свойствами.
• На входе в клапан размещена фильтрующая сетка с ячейками 100 микрон для очистки потока от твердых частиц и примесей. Фильтр необходимо регулярно очищать от загрязнений.
• Уровень защиты электрических компонентов соответствует европейскому стандарту IP 65. Клапан полностью защищен от воздействия пыли, влаги при направлении струй воды с любой стороны.

Применение

Газовый э/м клапан Madas M16/RM используется в качестве запорно-регулирующего органа в магистральных трубопроводах и промышленных топочных установках с давлением газа до 0,5 бар.

Технические и эксплуатационные характеристики:

• класс А герметичности по европейскому стандарту EN 161;
• резьбовой монтаж, внутренняя резьба Rp 1 1/2";
• быстрая отсечка потока при потере напряжения (< 1 сек.);
• эксплуатация в условиях температур: -40...+60 °C;
• рабочий ресурс: 6000 циклов (более 10 лет);
• монтаж на горизонтальные, вертикальные трубопроводы (катушка вверху).

Требование к месту размещения

Газовый электромагнитный клапан устанавливается в помещениях зоны 2 по классификации взрывоопасных зон и на открытых площадках при условии отсутствия агрессивной внешней среды, вызывающей коррозию металла и разрушение каучука.

При монтаже следует предусмотреть пространство для свободного доступа к механизму взвода клапана. Установка запорной арматуры осуществляется преимущественно перед регулятором давления газа, с учетом стрелки на корпусе, указывающей направление течения газа.
