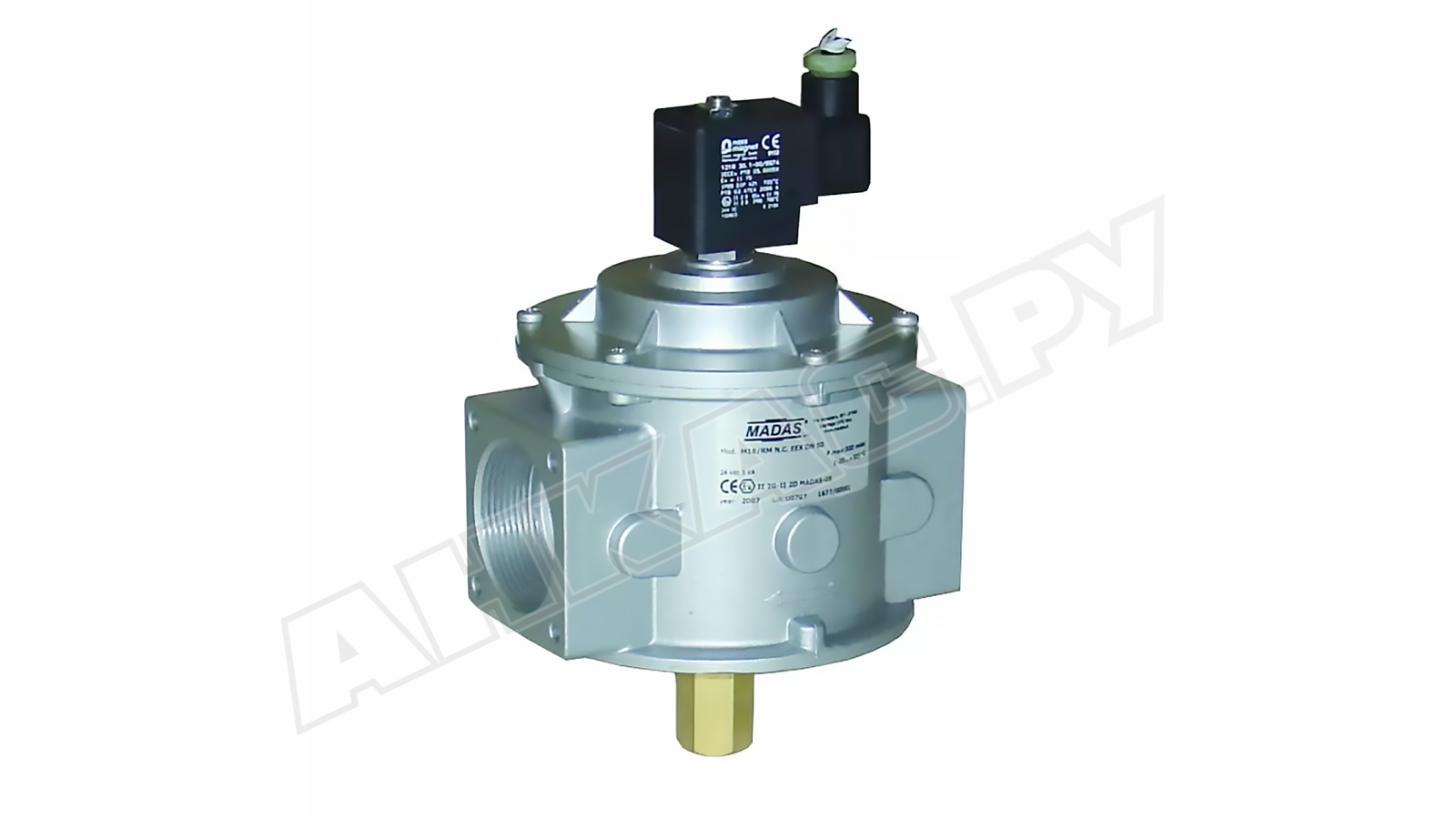

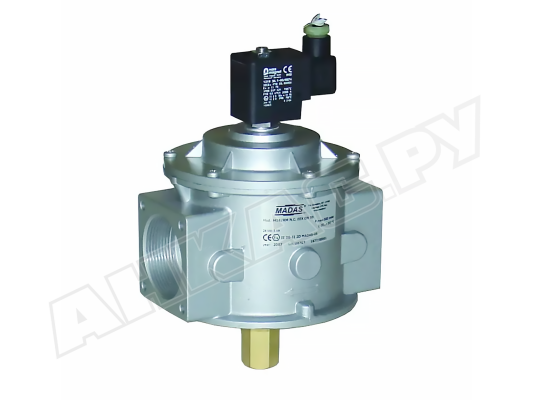

Газовый электромагнитный клапан Madas CM40C0036 008

Газовый электромагнитный клапан Madas CM40C0036 008 разработан для промышленных систем сжигания газа с давлением до 500 мбар. Особенностью является ручной взвод, быстрое закрытие, всепогодное исполнение, высокий уровень пылевлагозащиты. Запорная арматура подходит для работы с метаном, сжиженным газом, воздухом, азотом (сухие газы). По запросу доступны модификации для биогаза, попутного нефтяного газа.

Подробнее о газовом клапане CM40C0036

• Madas CM40C0036 008 – быстродействующее нормально-закрытое устройство с автоматическим закрытием и ручным взводом. Остается открытым, пока на катушку подается рабочее напряжение.
• Для взвода используется рычаг. Перед этим необходимо убедиться, что электропитание поступает на катушку. Дистанционный контроль положения клапана обеспечивает индикатор с беспотенциальными контактами.
• Клапан оснащен корпусом из алюминиевого литья. Конструктивные элементы произведены из нержавеющей оцинкованной стали, алюминия, нержавеющей стали марки 430 F, латуни. Для надежной герметизации соединений использованы уплотнения из NBR-каучука.
• Входящий поток газа проходит через встроенную сетку, очищаясь от твердых частиц и примесей размером более 100 микрон.
• Электрозащита уровня IP 65 позволяет эксплуатировать газовый клапан на объектах с высокой степенью запыленности и открытом воздухе.

Применение

Газовый э/м клапан Madas M16/RM используется в качестве запорно-регулирующего органа в магистральных трубопроводах и горелках промышленных котлов, теплогенераторов.

Основные характеристики:

• запорное устройство класса А герметичности по EN 161;
• питание от сети 230 В, -15%, +10%, 50/ 60 Гц;
• максимальное давление газа: 500 мбар;
• быстродействие, отсечка потока при потере напряжения в течение 1 сек.;
• фланцы DN 40 на входе и выходе для интеграции в систему;
• условия эксплуатации: температура окружающего воздуха -40...+60 °C;
• рабочий ресурс: 6000 циклов (более 10 лет);
• установка в горизонтальном или вертикальном положении (катушка сверху).

Особенности монтажа

Газовый э/м клапан размещается в помещениях зоны 2 взрывоопасности по классификации взрывоопасных зон (ГОСТ Р 51330.9-99). Подходит для уличной эксплуатации, если внешняя среда не оказывает разрушающего воздействия на материалы конструкции и уплотнений.

Клапан Madas M16/RM устанавливается, как правило, перед регулятором давления газа с учетом стрелки на корпусе, указывающей направление течения газа. Механизм взвода должен быть в легком доступе.

Преимущества:

• быстрое закрытие при потере напряжения;
• высокий уровень пыле-, влагозащиты;
• индикатор положения клапана;
• встроенная фильтрующая сетка на входе;
• вариативность монтажной ориентации;
• конструкция для всепогодной эксплуатации.

Купить газовые электромагнитные клапаны серии M16/RM NC можно с резьбовыми и фланцевыми соединениями DN20-50 / DN25-300, электропитанием 12В, 24В, 230В, для установок с максимальным давлением газа 500 /6000 мбар.
