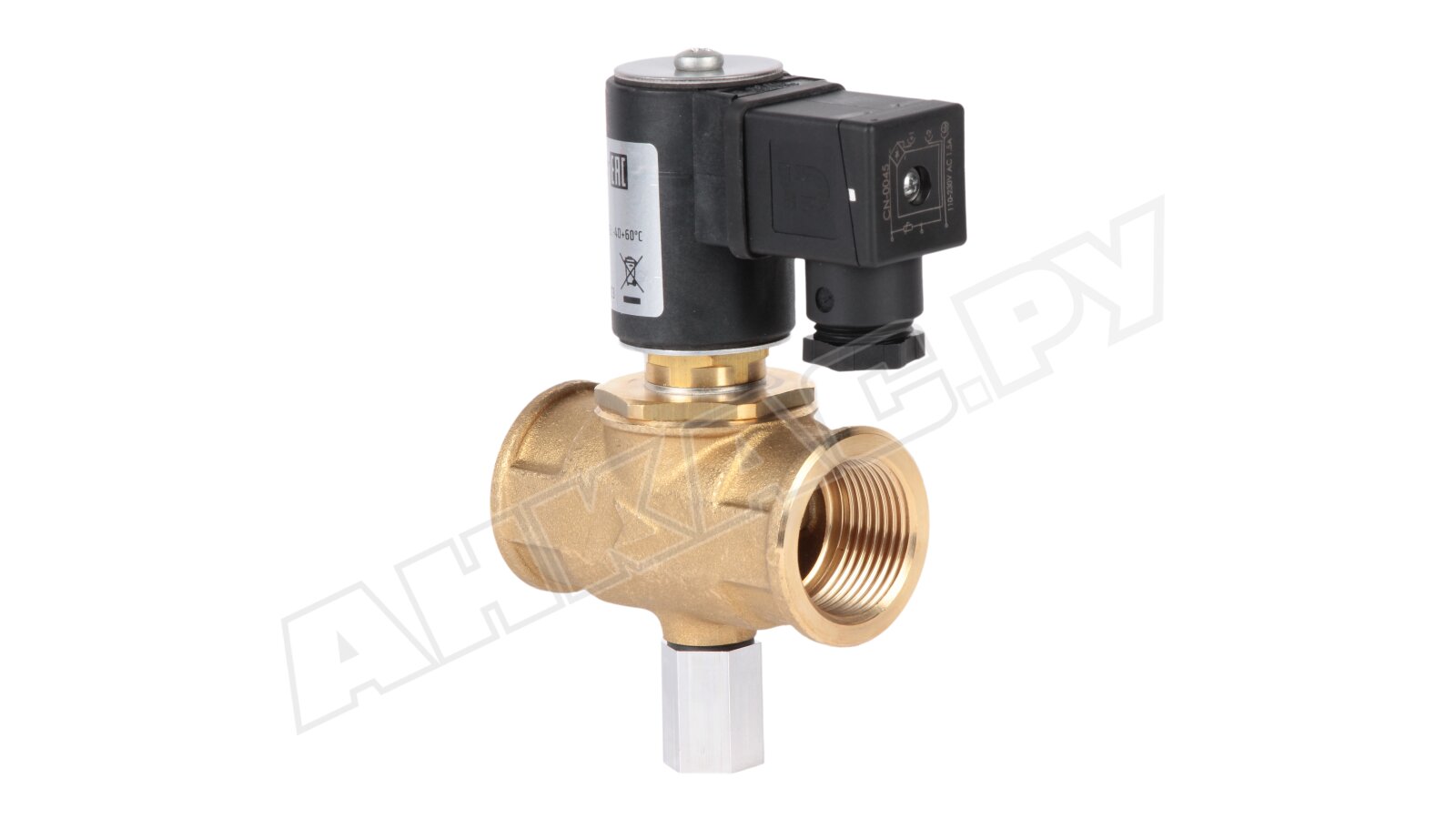

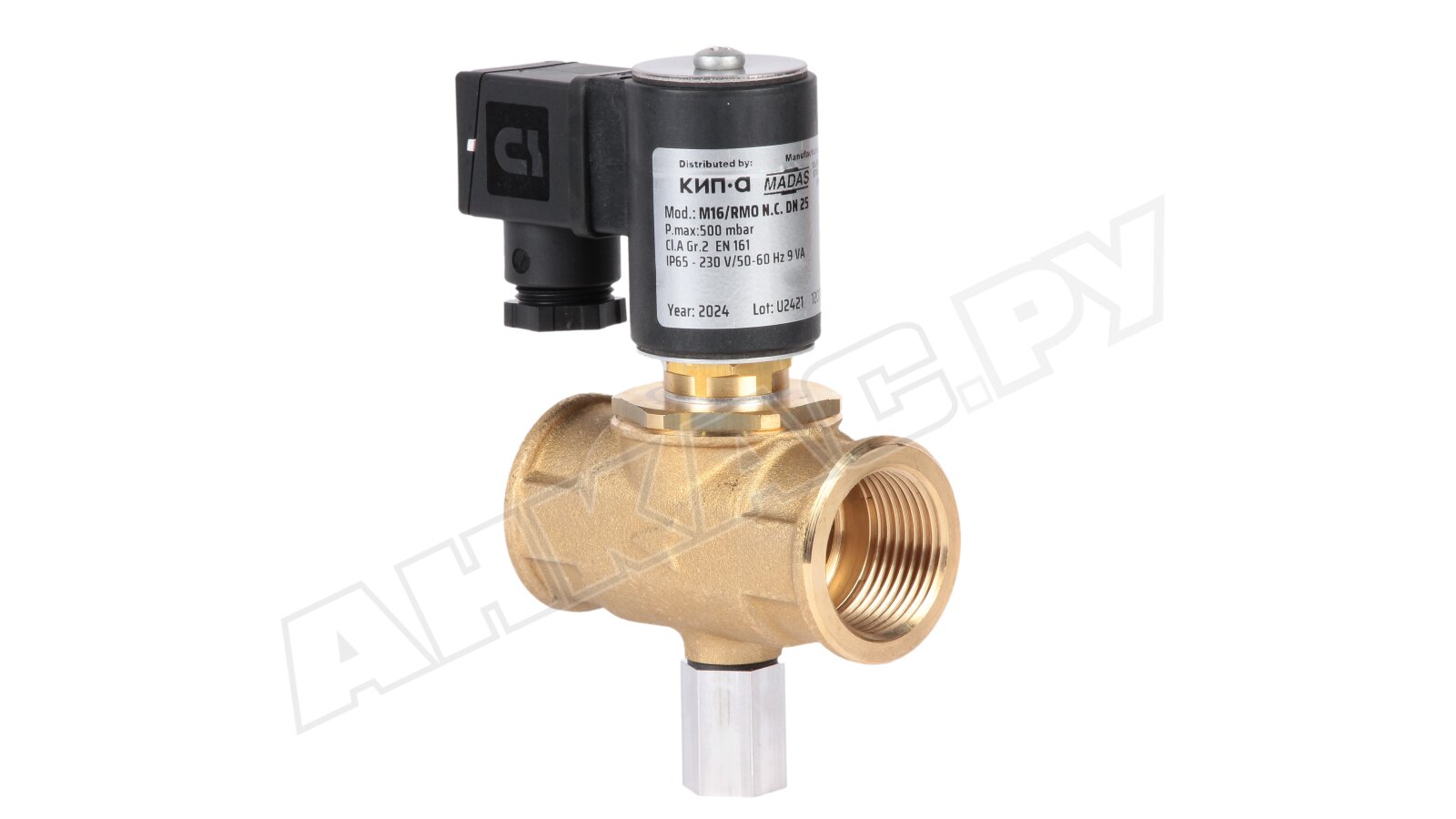

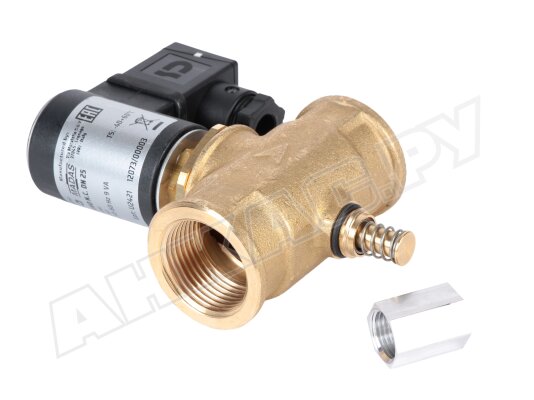

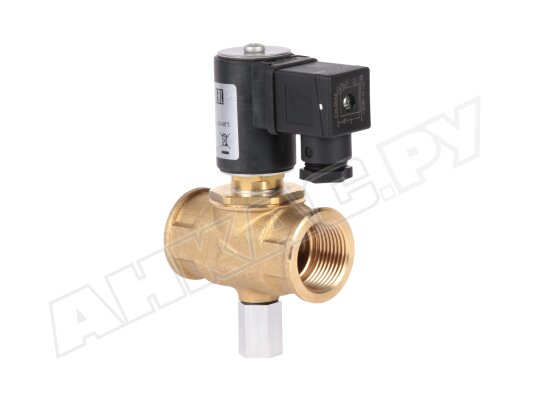

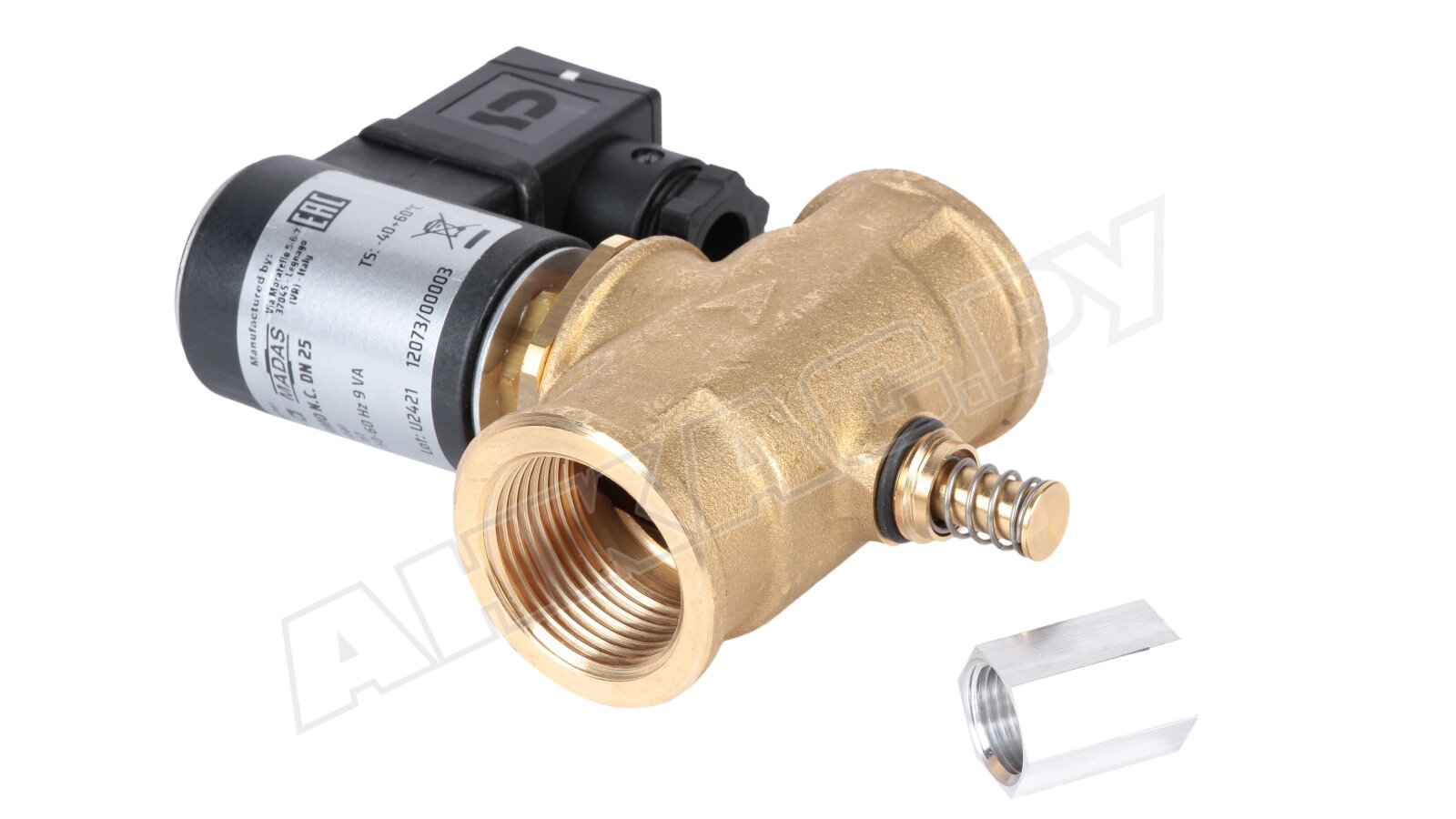

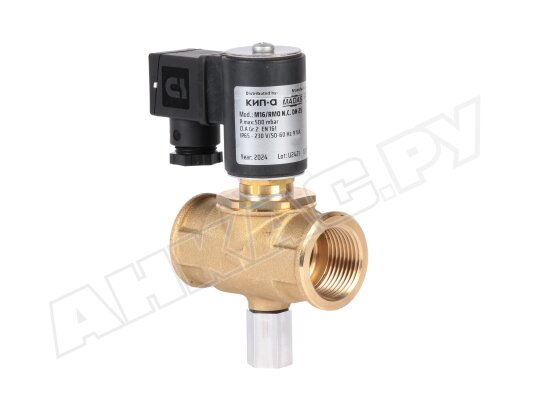

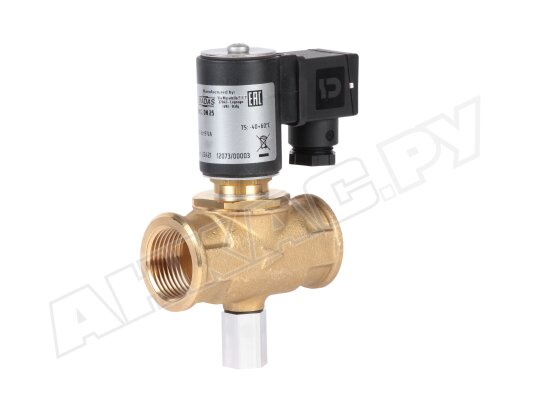

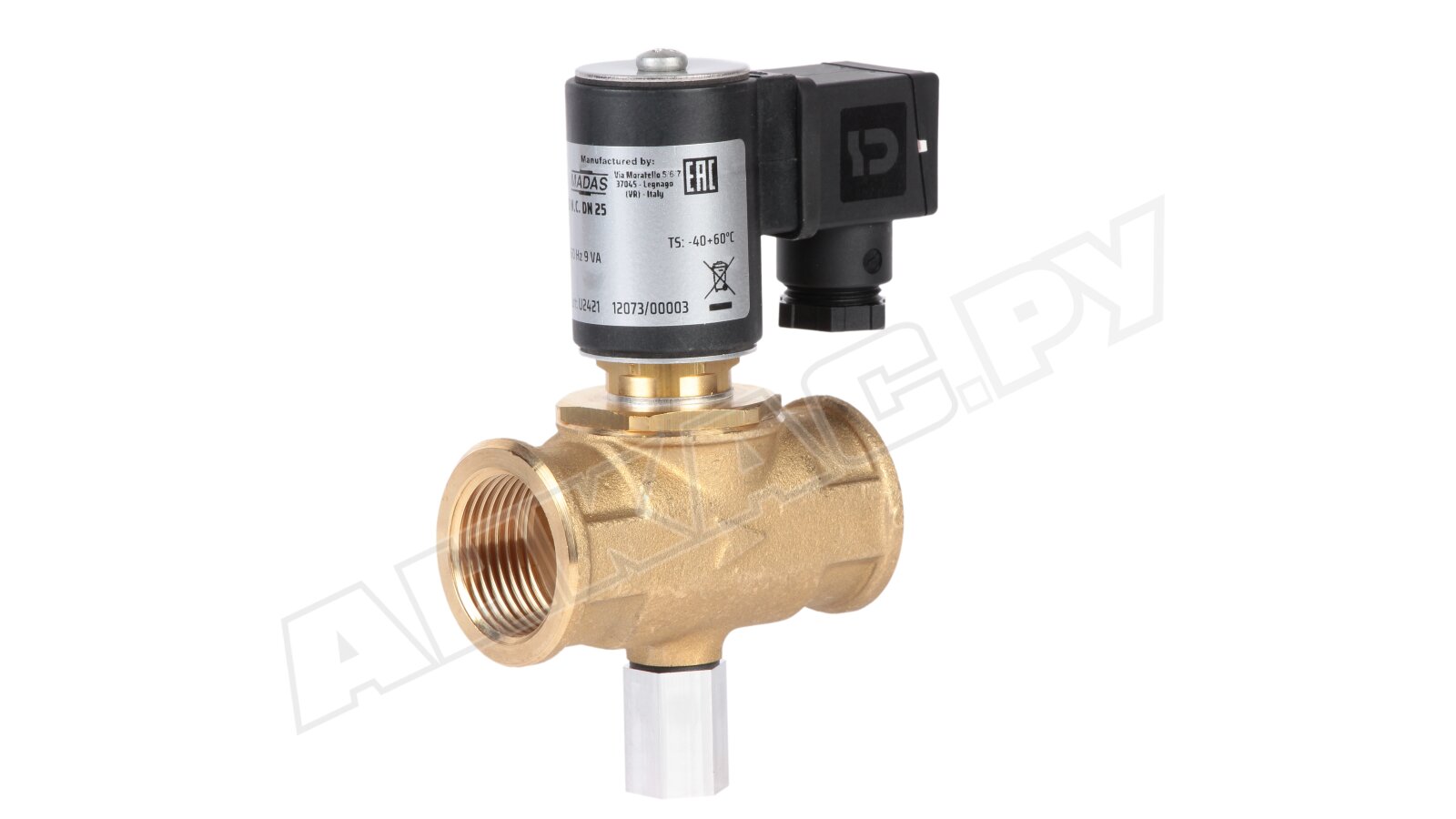

Газовый электромагнитный клапан Madas M16/RMO N.C. DN 25 500 Мбар

Газовый электромагнитный клапан Madas CO04C 008 соответствует классу «А» герметичности по европейским стандартам. Представляет собой быстродействующее запорно-регулирующее устройство с ручным взводом. Встраивается в промышленные газопотребляющие установки и трубопроводы с давлением до 500 мбар.

Виды газа

Клапан Madas CO04C рассчитан на работу с природным, сжиженным газом, воздухом, азотом (сухие газы). Доступно исполнение для биогаза, попутного нефтяного газа (по запросу).

Особенности газовых клапанов Madas M16/RMO

Электромагнитные клапаны являются быстродействующими (отсечка в течение 1 сек.) нормально-закрытыми устройствами с ручным взводом. Открыты при поступлении рабочего напряжения. Перекрывают поток при потере напряжения. Взвод осуществляется только вручную с помощью рукоятки при условии подачи напряжения на электромагнитную катушку.

Для удобства контроля закрытого/ открытого положения газовый клапан может оснащаться индикатором положения.

Основные характеристики:

• класс А герметичности по европейскому стандарту EN 161;
• питание от сети 230 В, -15%, +10%, 50/ 60 Гц;
• максимальное давление на входе: 500 мбар;
• быстрое срабатывание при обесточивании, время закрытия < 1 секунды;
• отверстия с резьбой Rp 1" для монтажа в систему;
• диапазон эксплуатационных температур: -40...+60 °C;
• срок службы: 6000 циклов (не менее 10 лет);
• горизонтальный, вертикальный монтаж (расположение катушки сверху).

Конструкция

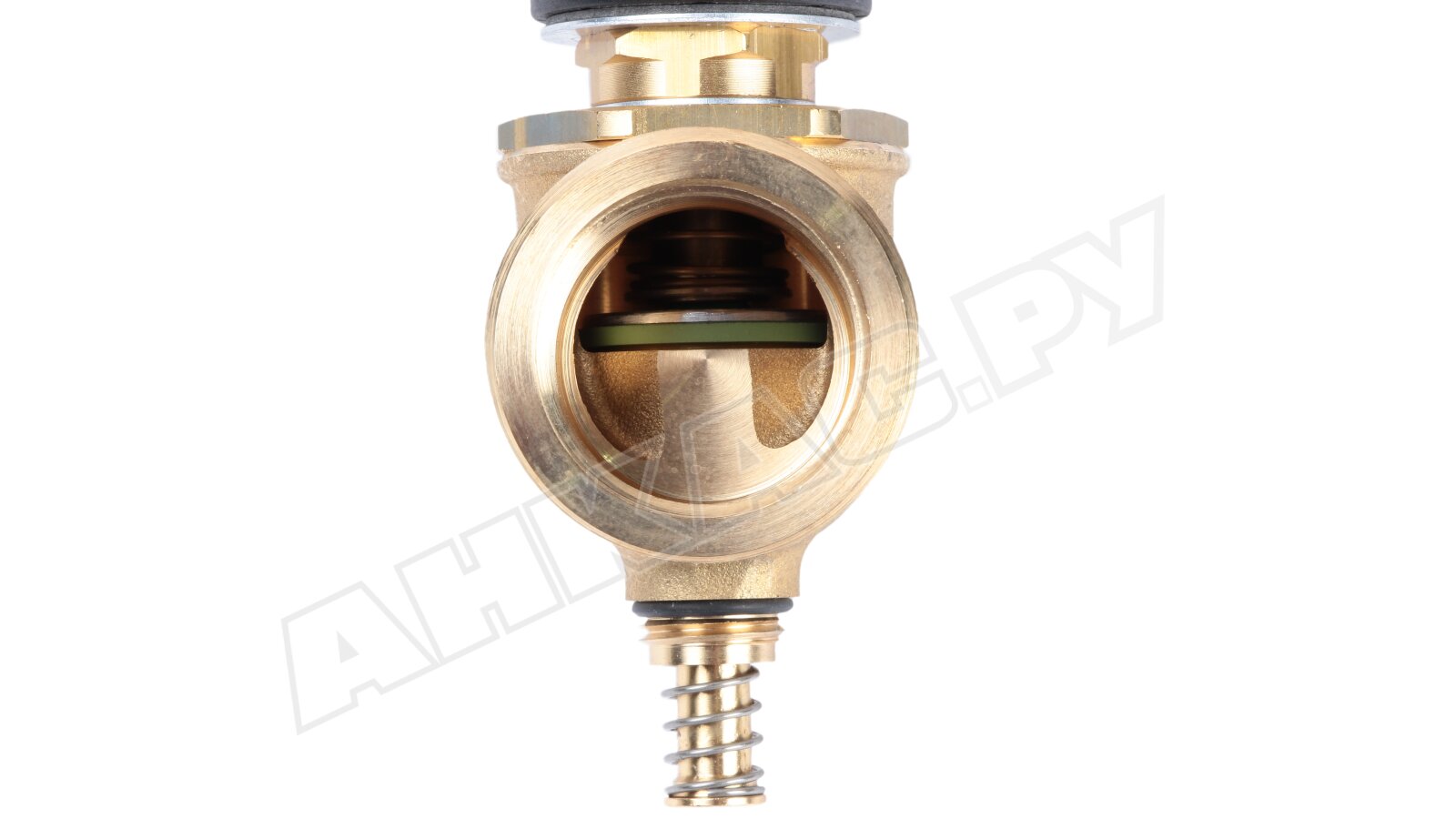

Клапан собран в латунном корпусе, что обеспечивает стойкость к коррозии и температурным перепадам. При изготовлении устройства использованы штампованный алюминий, алюминий 11S, нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F. Уплотнения выполнены из NBR-каучука, обладающего отличными газонепроницаемыми свойствами.

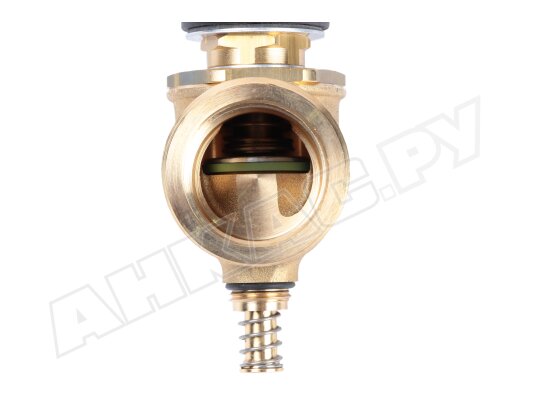

На входе в клапан может встраиваться фильтрующая сетка на 100 микрон для удаления из проходящего потока твердых частиц и посторонних примесей. Электрозащита класса IP 65 позволяет эксплуатировать устройство в запыленных местах и на улице.

Применение

Газовый э/м клапан служит в качестве запорно-регулирующего органа в трубопроводах и газогорелочных устройствах промышленных котлов и теплогенераторов.

Место размещения

Газовый клапан устанавливается внутри помещений зоны 2 и на улице, за исключением мест, где окружающая среда может вызвать разрушение стали, алюминия, каучука.

Madas M16/RMO размещается преимущественно перед регулятором давления, с учетом указателя хода потока, нанесенного на корпус.

Преимущества:

• быстродействующее устройство;
• высокий класс изоляции;
• конструкция для всепогодного применения;
• коррозиестойкий корпус из латуни;
• возможность дооснащения фильтром, указателем положения;
• вариативность монтажной ориентации;
• пыле-, влагозащита класса IP65;
• значительный рабочий ресурс.

В линейку M16/RMО NC входят газовые клапаны с резьбовыми соединениями DN15-25, электропитанием 12В, 24В, 230В, для систем с давлением газа до 500 и 6000 мбар.
