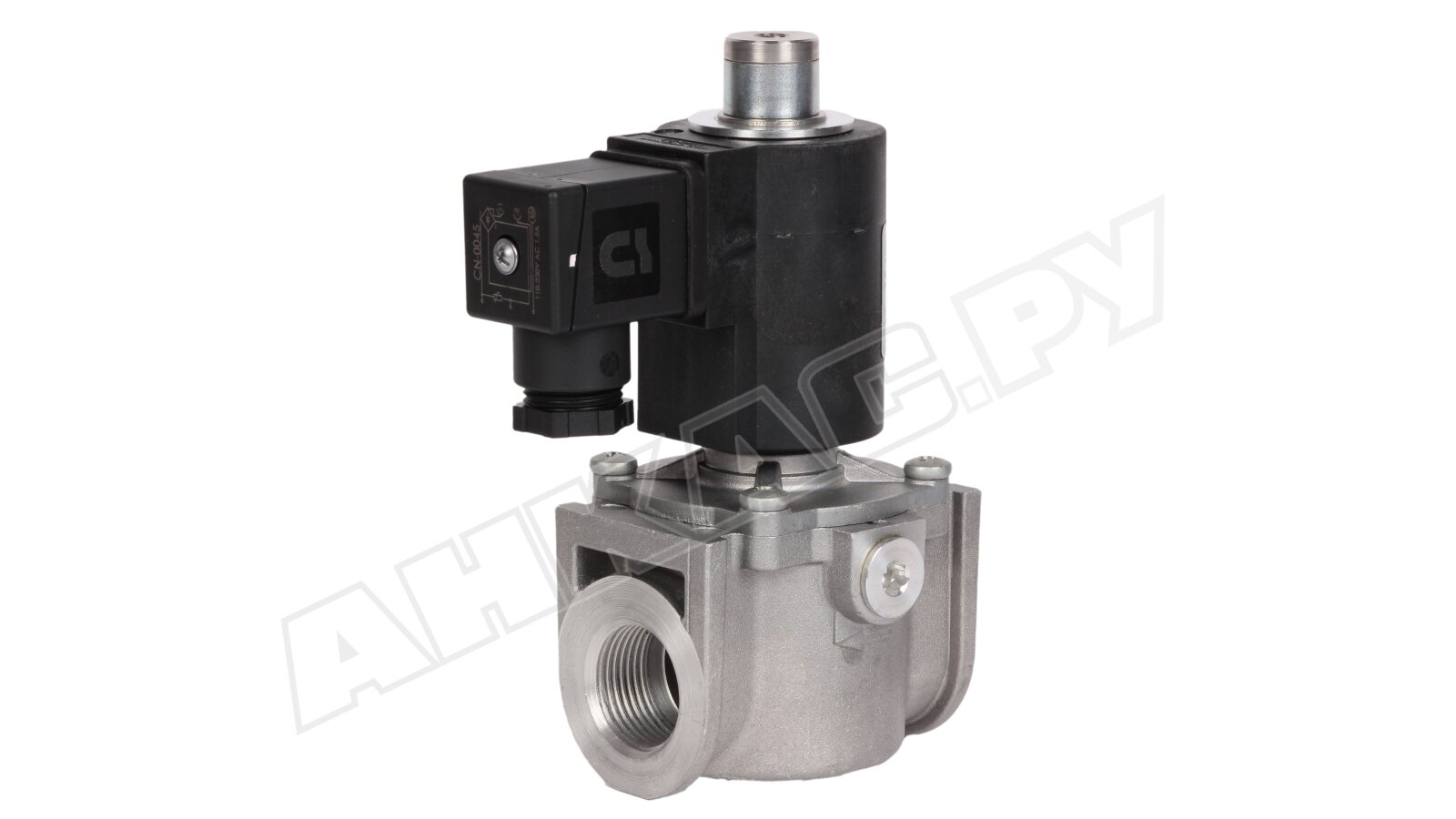

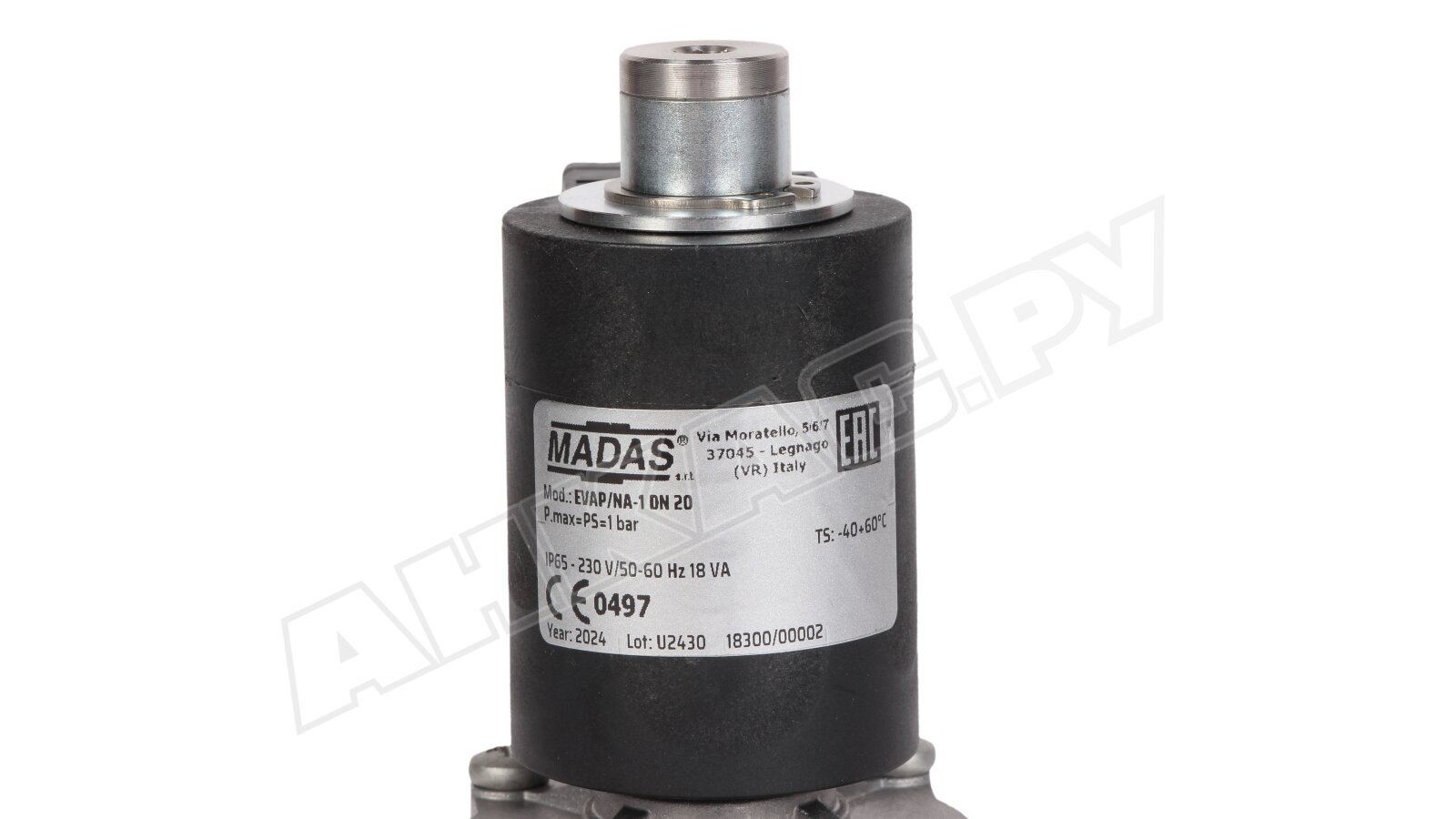

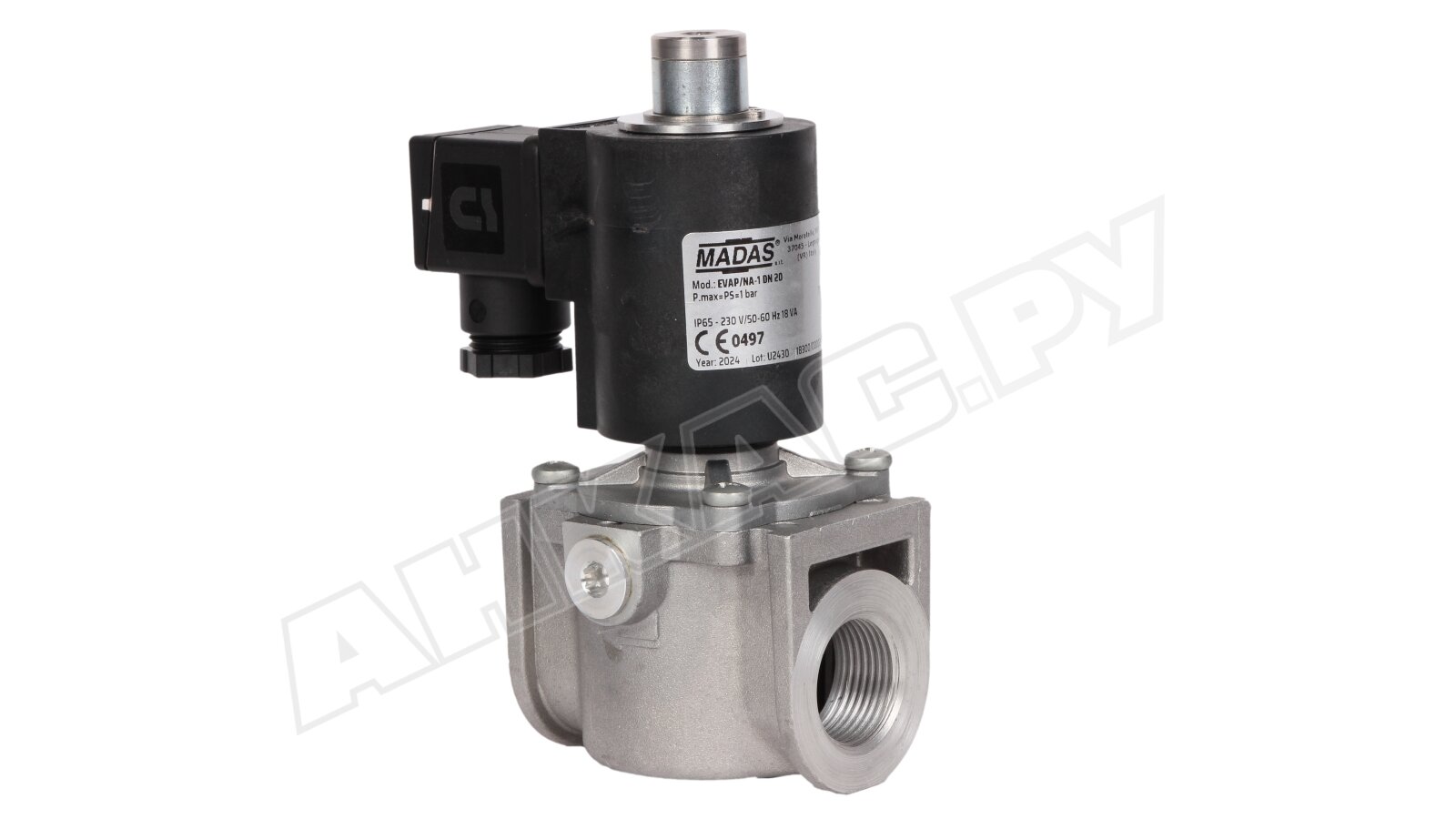

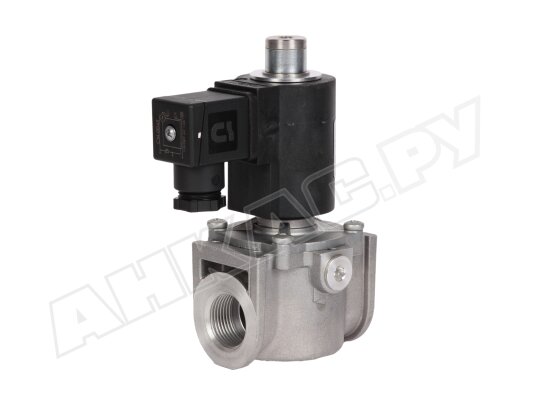

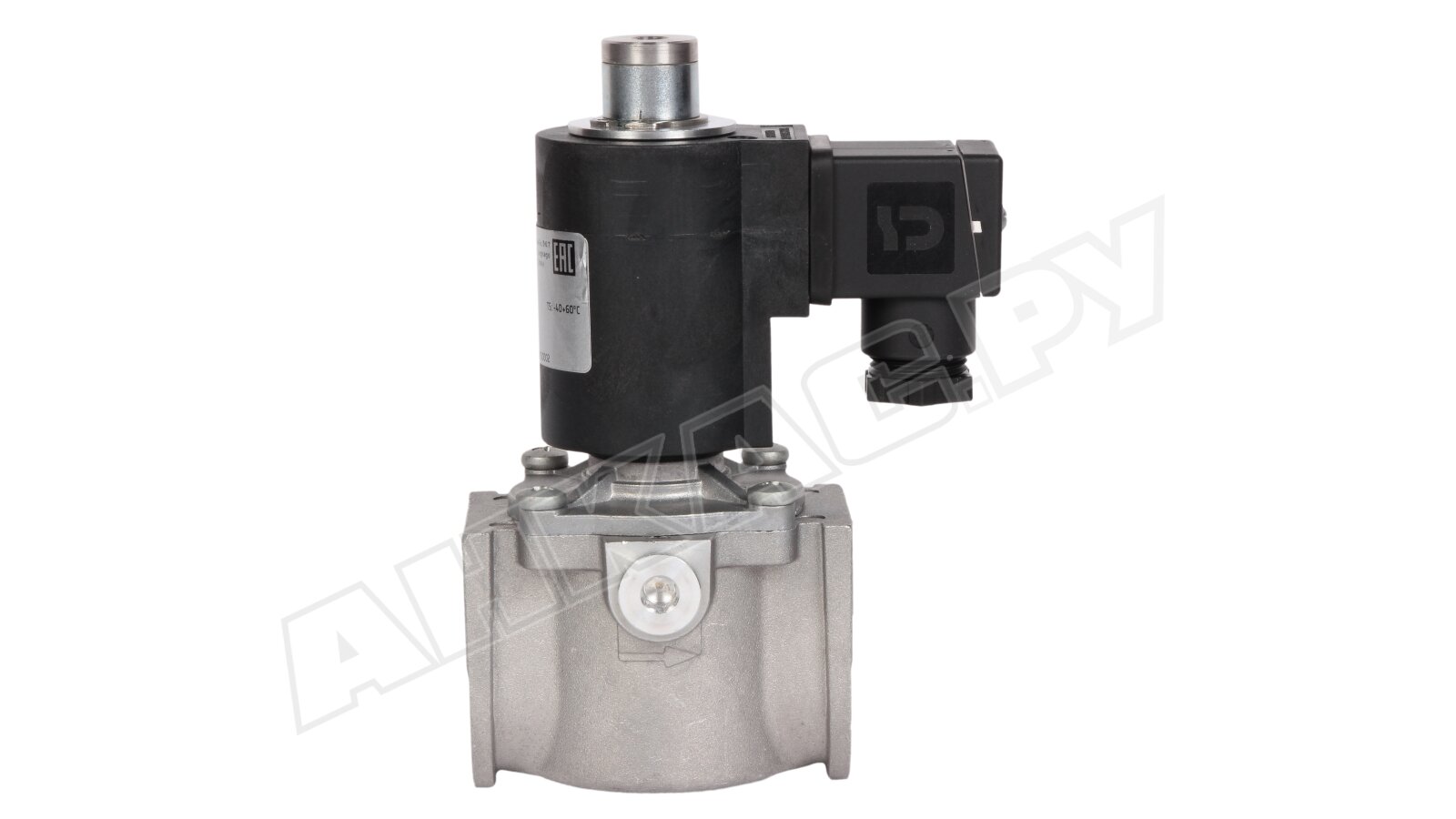

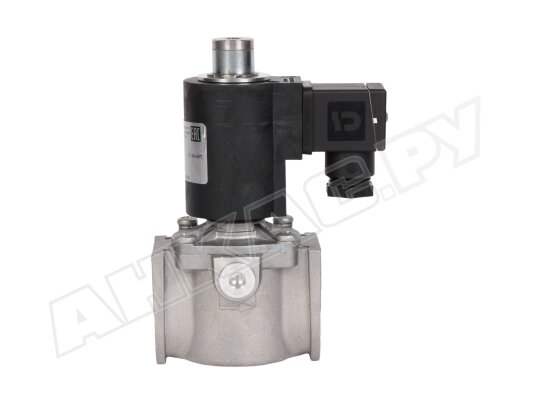

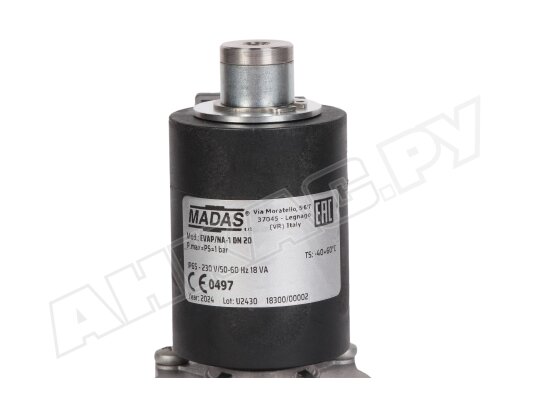

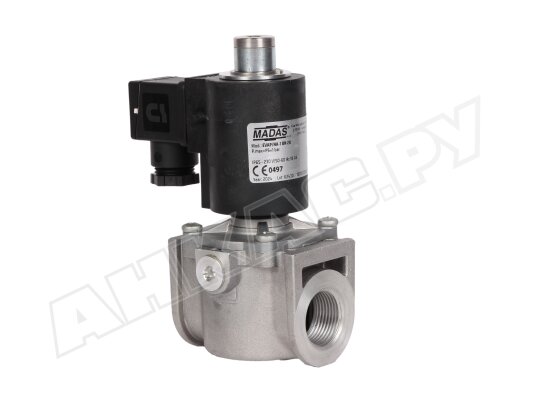

Газовый электромагнитный клапан Madas EVAP/NA-1 DN 20

Газовый электромагнитный клапан Madas EVA03 108 служит для автоматизации подачи газа на горелку. Выполняет функцию устройства безопасности, мгновенно перекрывая поток при подаче напряжения на э/м катушку. Подходит для систем с давлением природного газа до 1000 мбар.

Особенности и параметры:

• клапан нормально-открытого типа (закрытие при подаче питания на э/м катушку);
• давление газа на входе: не более 1000 мбар;
• подключение к сети питания 230 В, -15%, +10%, 50/ 60 Гц;
• герметичность класса А по стандарту EN 161;
• быстрое закрытие, время срабатывания < 1 сек.;
• интеграция в систему с помощью резьбовых соединений Rp 3/4";
• класс изоляции: F (нагревостойкость +155 °C);
• операционные температуры: -40...+60 °C;
• ресурс эксплуатации: 100 тысяч циклов;
• размещение в системе в горизонтальном или вертикальном положении, кроме вниз катушкой.

Конструкция и материалы

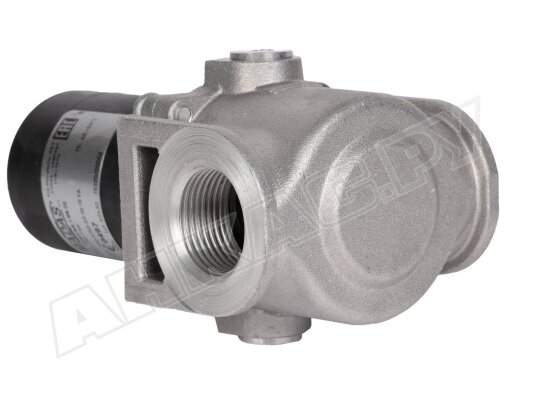

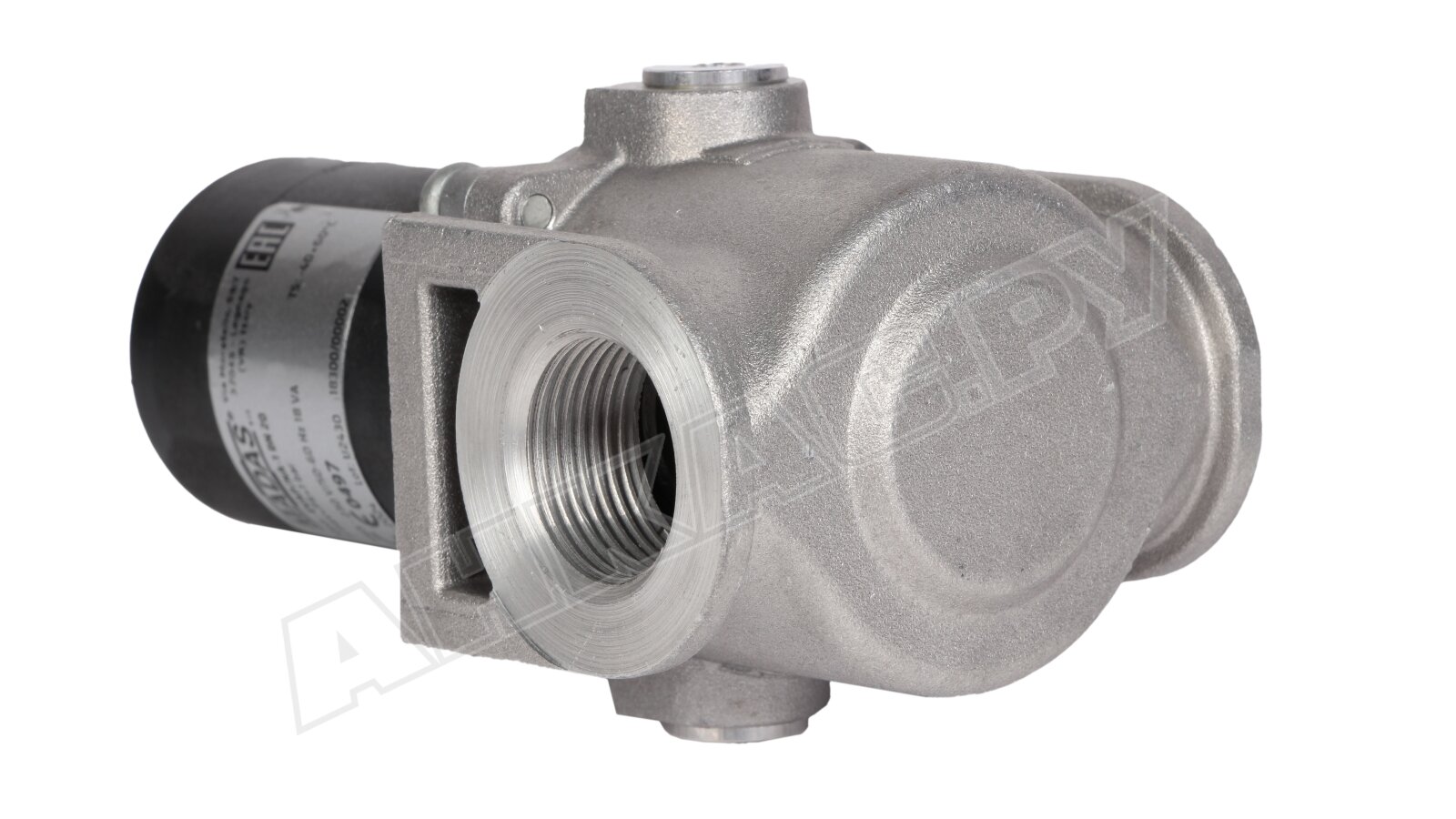

Корпус компактных габаритов отлит из алюминиевого сплава. Детали и уплотнения произведены из нержавеющей оцинкованной стали, стали марки 430 F, алюминия (штампованный, 11S), латуни, резины NBR, что обеспечивает устойчивость к коррозии и износу.

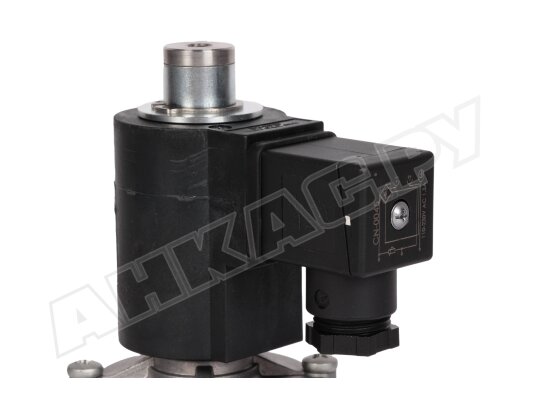

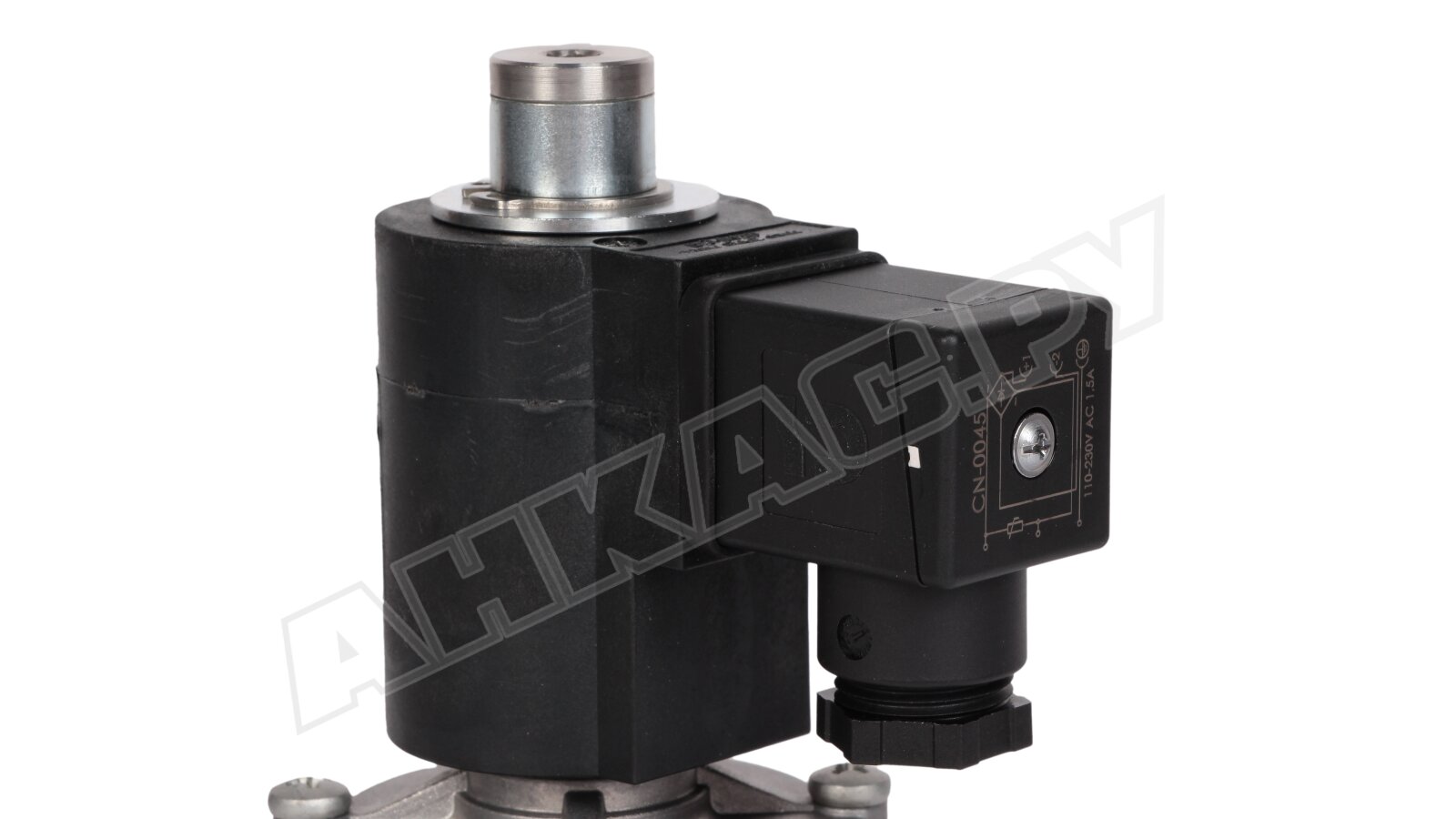

Основные элементы запорного органа: электромагнитная катушка, стопорное и уплотнительное кольцо, затвор, уплотнение, крышка, возвратная пружина, коннектор, крепеж. Герметичная внешняя оболочка не допускает проникновение пыли и влаги при эксплуатации клапана в запыленных помещениях и при направлении на корпус струй воды (класс IP 65).

Важно! Монтаж и эксплуатация газового электромагнитного клапана допускается в условиях отсутствия агрессивной окружающей среды, разрушительно воздействующей на материалы конструкции.

Применение

Запорный газовый клапан используется в системах сжигания природного газа, соответствующего ГОСТ 5542-87. Выполняет функцию безопасности, предотвращает утечки. Клапан востребован для сборки промышленных паровых и водогрейных котлов, теплогенераторов, технологического оборудования.

Преимущества:

• мгновенное, герметичное запирание потока;
• надежная электрозащита;
• компактные размеры, упрощающие монтаж в тесном пространстве;
• конструкция для всепогодной эксплуатации;
• большой эксплуатационный ресурс;
• установка на горизонтальные и вертикальные газопроводы.

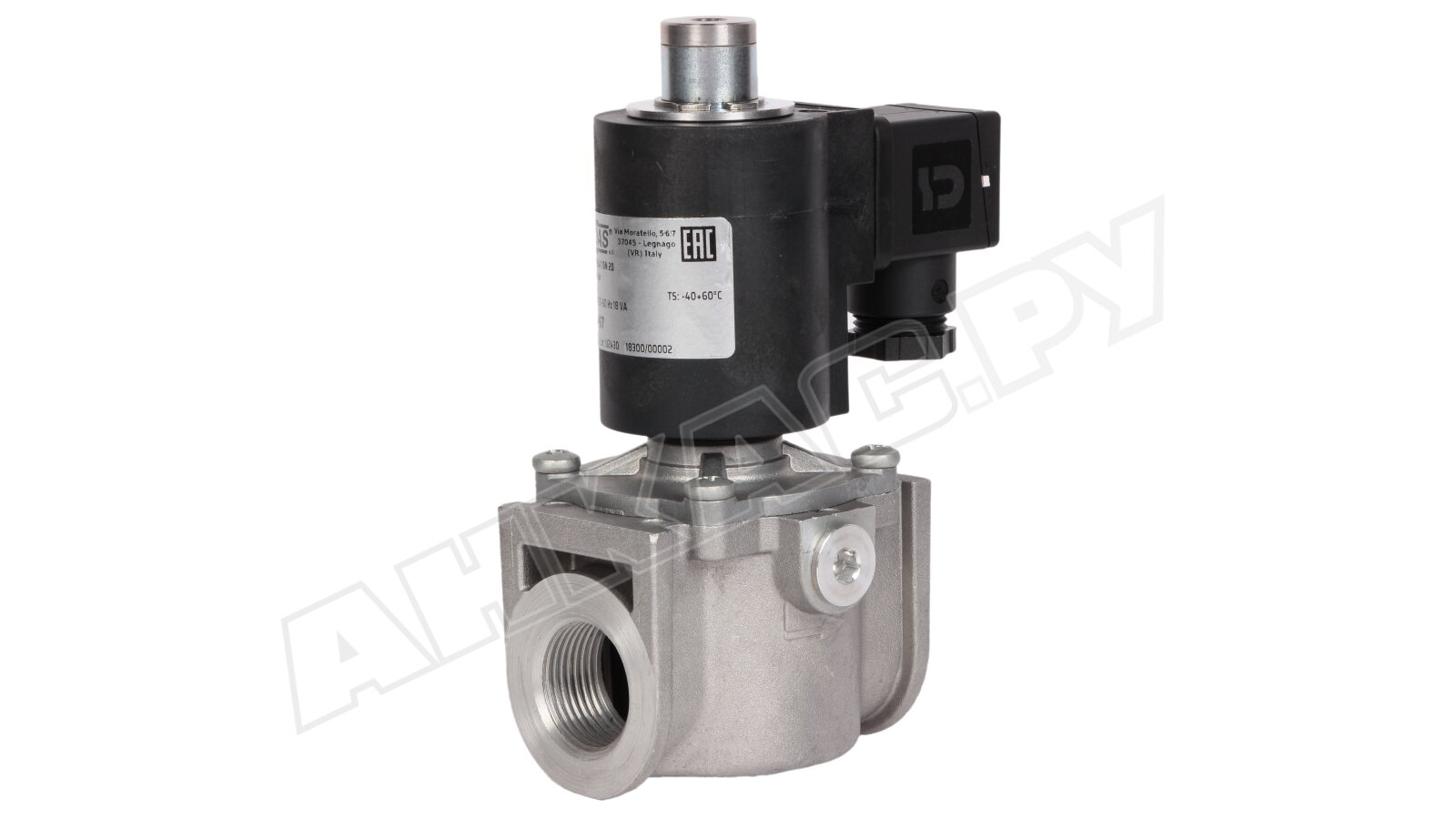

• Линейка Madas EVА

Купить газовые электромагнитные клапаны Madas EVA можно с резьбовыми и фланцевыми соединениями размером DN 15-50, питанием от сети 12В, 24В, 230В, для систем с давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар.
