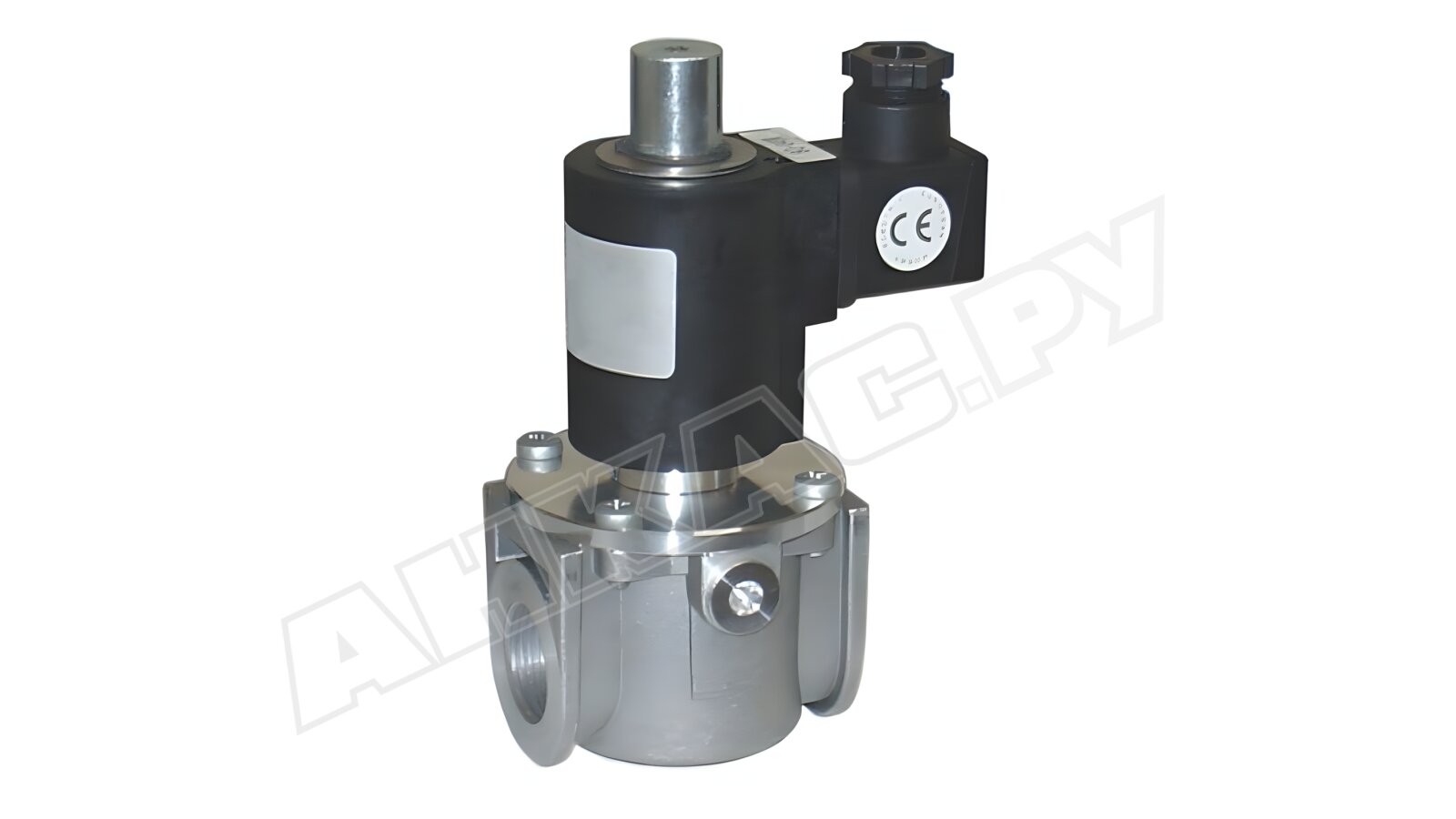

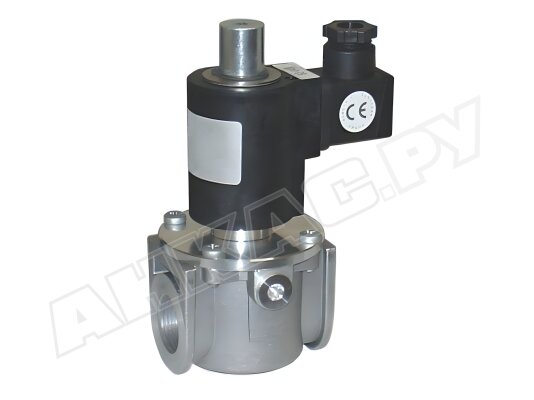

Газовый электромагнитный клапан Madas EVA04 008

Газовый электромагнитный клапан Madas EVA04 008 быстро перекрывает подачу газа при поступлении напряжения на э/м катушку. Используется для оснащения систем дистанционного управления работой газовых горелок промышленного топочного оборудования. Рассчитан на давление газа до 360 мбар.

Особенности и параметры:

• клапан нормально-открытого типа (закрыт при подаче питания на катушку);
• рабочая среда: природный газ по ГОСТ 5542-87;
• электропитание: 230 В, -15%, +10%, 50/ 60 Гц;
• давление газа на входе: не более 360 мбар;
• устройство класса А герметичности по европейскому стандарту EN 161;
• быстрое срабатывание, отсечка потока в течение 1 сек. при поступлении напряжения;
• монтаж в систему на резьбовые соединения Rp 1";
• класс изоляции: F (допустимый нагрев обмоток +155 °C);
• диапазон температур эксплуатации (окружающий воздух): -40...+60 °C;
• заявленный ресурс: 100000 рабочих циклов;
• монтаж на горизонтальные, вертикальные трубопроводы.

Конструкция

Корпус электромагнитного клапана отлит под давлением из сплава алюминия. Надежно защищает встроенные компоненты от ударов, температурных перепадов, не подвергается коррозии. В состав арматуры входят: электромагнитная катушка, стопорное и уплотнительное кольца, возвратная пружина, уплотнение, затвор, верхняя крышка, коннектор, винты.

Материалы конструкции: нержавеющая сталь (оцинкованная, марки 430 F), алюминий (штампованный, 11S), латунь, резина NBR, обеспечивают безопасную работу с газами, долговечную службу запорного устройства. Электрические компоненты защищены от пыли и влаги по стандарту IP 65.

Обратите внимание! Э/м газовый клапан не пригоден для эксплуатации в местах с агрессивной средой, разрушающей материалы конструктивных элементов и уплотнений.

Назначение

Быстродействующий нормально-закрытый автоматический клапан служит в качестве устройства безопасности в системах управления газовой горелкой. Мгновенно перекрывает поток при поступлении напряжения на э/м катушку, открывается при обесточивании. Запорное устройство служит для оснащения паровых и водогрейных котлов, теплогенераторов, технологических теплопроводов.

Преимущества:

• быстрое и надежное запирание потока;
• надежное резьбовое соединение;
• исполнение для всепогодной эксплуатации;
• внушительный эксплуатационный ресурс;
• монтаж на горизонтальные и вертикальные газопроводы;
• полная защита от воздействия пыли, струй воды.

Линейка Madas EVА

Серия запорных клапанов Madas EVА представлена моделями с резьбовым и фланцевым соединением размером DN 15-50, питанием от сети 12В, 24В, 230В, максимальным давлением газа в магистрали 360/ 500/ 1000/ 3000/ 6000 мбар. Купить газовые электромагнитные клапаны Madas можно со склада и под заказ.
