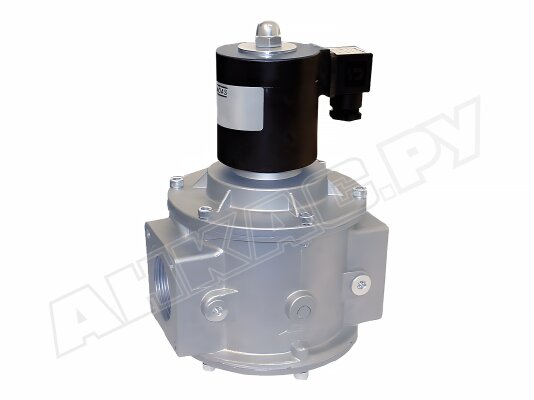

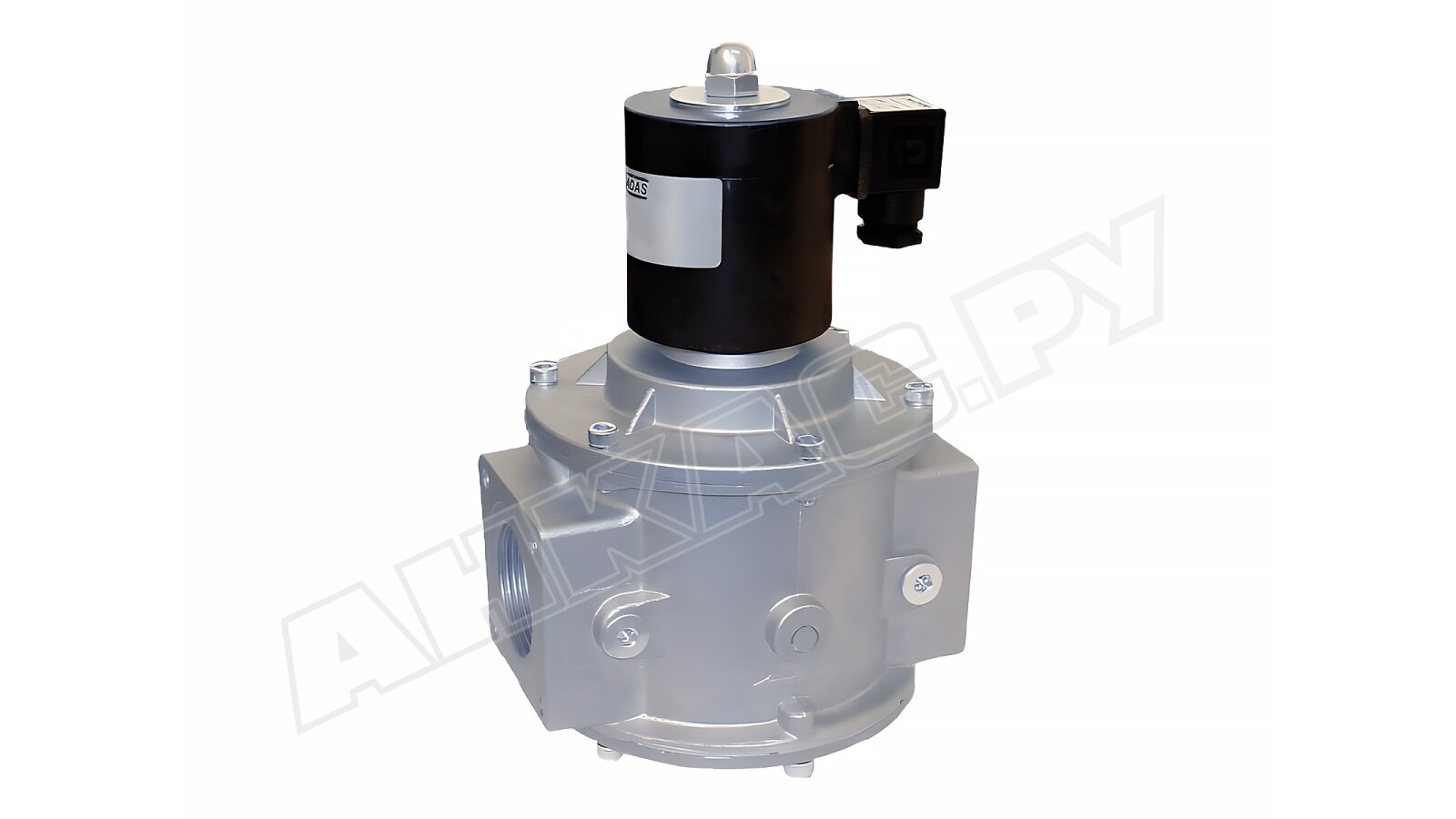

Газовый электромагнитный клапан Madas EVA07 308

Газовый электромагнитный клапан Madas EVA07 308 выполняет функцию органа безопасности, герметично и быстро перекрывая поток газа на горение. Служит для оснащения систем автоматического управления работой промышленной горелки.

Подробнее о газовом э/м клапане

• Madas EVA – нормально-открытый клапан класса «А» герметичности по стандарту EN 161. Быстро закрывается (< 1 сек.) при поступлении напряжения 230 В на катушку.
• Клапан рассчитан на работу природным газом, соответствующим госстандарт 5542-87 (неагрессивные сухие газы). Возможно исполнение для биогаза и попутного газа.
• Электромагнитный газовый клапан подходит для установок с давлением до 3 бар. Для высоких нагрузок собран в литом бесшовном корпуса из алюминия. При изготовлении запорного устройства использованы коррозиестойкие материалы: нержавеющая сталь разных марок, алюминий, латунь. Герметизация соединений осуществляется с помощью уплотнений из NBR-каучука, характеризующегося отличными газонепроницаемыми свойствами.
• В состав клапана входит: электромагнитная катушка, нижняя и верхняя крышки, заглушка G1/4”, затвор, уплотнительное кольцо, уплотняющая прокладка, электрический коннектор, винты крепления.

Применение

Автоматический запорный клапан служит для дистанционного управления подачей газа на промышленную газовую горелку. Входит в состав систем безопасности отопительных котлов, водонагревателей, тепло-, парогенераторов.

Монтаж в систему

Газовые электромагнитные клапаны Madas EVA могут встраиваться в систему горизонтально или вертикально, при условии размещения катушки вверху. Для правильного позиционирования на корпус устройства нанесена стрелка, указывающая ход потока. Монтаж осуществляется с помощью резьбовых соединений Rp 2".

Особенности установки

Э/м газовый клапан EVA не допускается размещать в местах с агрессивной окружающей средой во избежание окисления конструктивных частей, разрушения герметизирующих уплотнений.

Преимущества

• Литой корпус без сварных швов, безопасная эксплуатация в системах с высоким давлением газа.
• Быстрое и герметичное отсечение потока при поступлении питания на катушку управления.
• Пыле-. влагонепроницаемость корпуса по стандарту IP65 для стабильной работы в условиях повышенной запыленности и попадания на корпус влаги.
• Компактные размеры, облегчающие монтаж клапана в тесных пространствах.
• Всепогодное исполнение. Конструкция устройства безопасности устойчива к температурным перепадам. Подходит для всепогодного применения. Температуры эксплуатации: -40...+60 °C.

Ресурс службы

Газовые электромагнитные клапаны Madas EVA рассчитаны на 100000 циклов операций.

Линейка Madas EVА

У нас можно купить газовые электромагнитные клапаны Madas EVA для промышленных топочных установок с входным давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар. Доступны модификации с питанием от сети 12В, 24В, 230В, резьбовыми и фланцевыми соединениями DN 15-50. Подробности уточняйте у менеджеров АНКАС.
