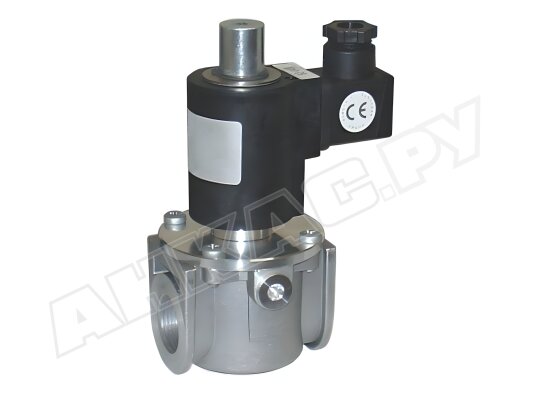

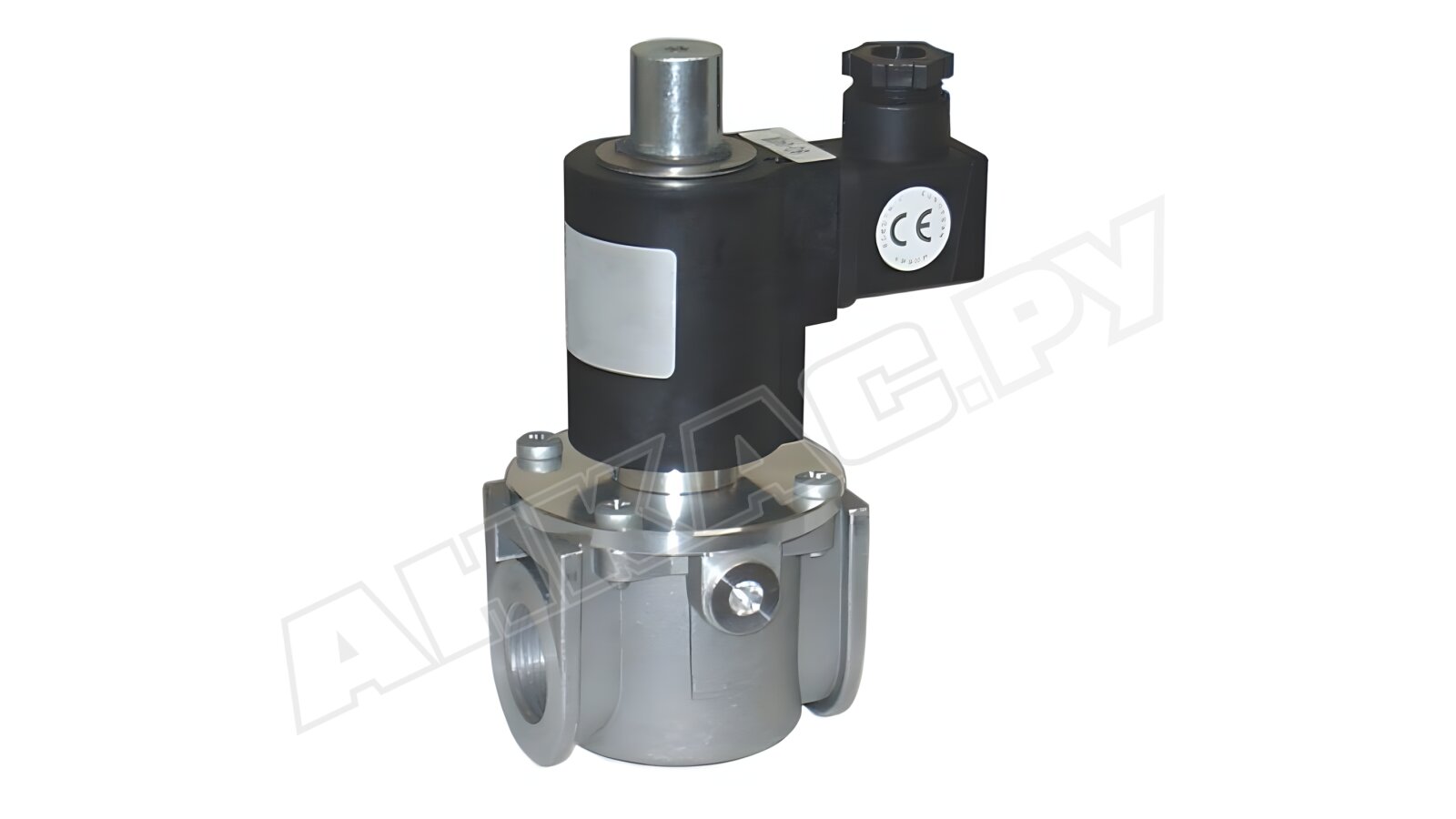

Газовый электромагнитный клапан Madas EVAPC03 008

Газовый электромагнитный клапан Madas EVAPC03 008 используется в качестве устройства безопасности в газовых промышленных установках. Является двухпозиционным нормально-открытым автоматическим клапаном с быстрым закрытием. Подходит для систем с давлением газа до 500 мбар.

Особенности и основные параметры:

• рабочая среда: природный газ по ГОСТ 5542-87;
• входное давление газа: до 500 мбар;
• нормально-открытый тип (закрывается при поступлении напряжения на катушку);
• работа от сети 230 В, -15%, +10%, 50/ 60 Гц;
• класс А герметичности по европейскому стандарту EN 161;
• быстродействующее устройство, отсечка потока в течение 1 сек.;
• монтаж в систему с помощью резьбовых соединений Rp 3/4";
• класс изоляции: F (нагревостойкость обмотки +155 °C);
• температура эксплуатации (окружающая среда) -40...+60 °C;
• заявленный ресурс: 100000 рабочих циклов;
• для размещения на горизонтальных, вертикальных газопроводах.

Конструкция

Корпус произведен из алюминиевого литья, не содержит сварных швов, что обеспечивает высокий уровень безопасности при работе с газом. Конструкция состоит из электромагнитной катушки, возвратной пружины, герметизирующего уплотнения, стопорного и уплотнительного кольца, затвора, верхней крышки, электрического коннектора, крепежа.

Запорная арматура произведена из нержавеющей стали (оцинкованная, марки 430 F), алюминия (штампованный, 11S), латуни, NBR-каучука. Внешняя оболочка класса IP65 не пропускает пыль, предотвращает проникновение влаги при направлении на корпус струй воды с любой стороны, что расширяет возможности применения э/м клапана.

Обратите внимание!

Клапан не подходит для установки в местах с агрессивной внешней средой, способной разрушить материалы конструкции и уплотнения.

Назначение

Быстродействующий нормально-открытый клапан служит в качестве органа безопасности газовых промышленных горелок. Позволяет автоматизировать управление потока газа. Открывается при потере питания. Применяется для оснащения отопительных и водогрейных котлов, тепло-, парогенераторов, технологических теплопроводов.

Преимущества:

• высокий уровень герметичности;
• быстрое перекрытие потока;
• простой и надежный монтаж на резьбу;
• морозо-, теплостойкость;
• большой ресурс службы;
• горизонтальное и вертикальное размещение;
• пыле-, влагонепроницаемость корпуса.

Линейка Madas EVА

Серия двухпозиционных автоматических клапанов Madas EVА представлена модификациями с резьбовыми и фланцевыми соединениями DN 15-50, питанием от сети 12В, 24В, 230В, для систем с давлением во входящей магистрали до 360/ 500/ 1000/ 3000/ 6000 мбар. Купить газовые электромагнитные клапаны Madas и другие запчасти для котлов и теплогенераторов можно со склада и под заказ.
