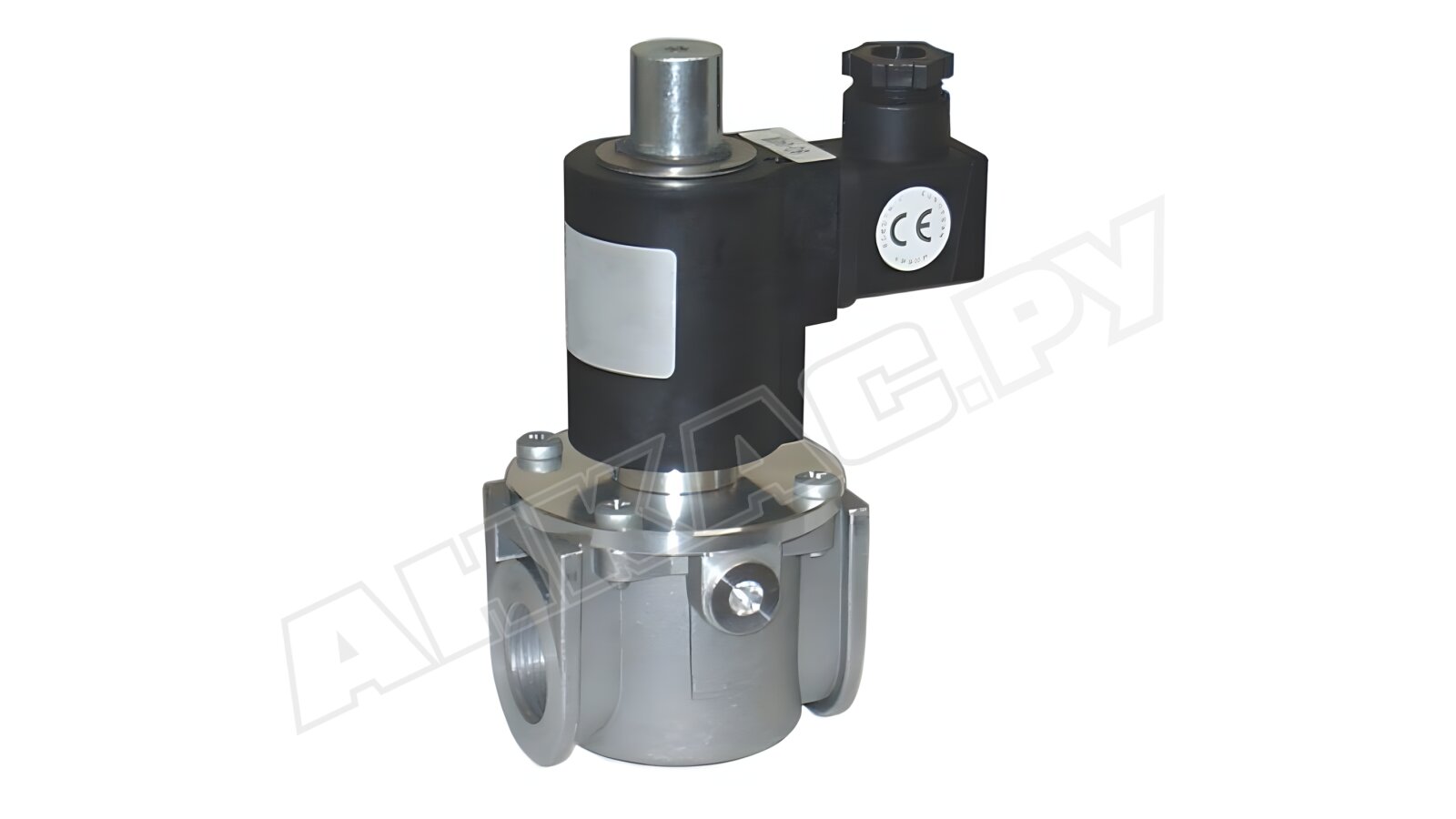

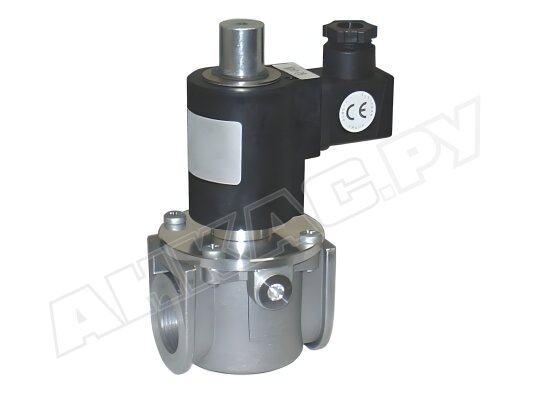

Газовый электромагнитный клапан Madas EVAPC04 008

Газовый электромагнитный клапан Madas EVAPC04 008 предназначен для дистанционного управления работой горелки. Обеспечивает функцию безопасности, мгновенно перекрывая подачу газа при подаче напряжения на катушку. Рассчитан на давление газа 500 мбар.

Особенности и параметры:

• нормально-открытый тип (открыт в обесточенном состоянии);
• рабочая среда: природный газ по ГОСТ 5542-87;
• предельно допустимое давление на входе: 500 мбар;
• работа от сети 230 В, -15%, +10%, 50/ 60 Гц;
• класс А герметичности по евростандарту EN 161;
• быстродействующий, отсечка потока в течение < 1 сек.;
• резьбовое соединение с газопроводом, Rp 1";
• класс изоляции: F (нагревостойкость обмотки +155 °C);
• рабочие температуры: -40...+60 °C;
• эксплуатационный ресурс: 100 тысяч циклов;
• монтаж на горизонтальные, вертикальные газопроводы катушкой вверх.

Конструкция

Бесшовный, отлитый под давлением из алюминия корпус отличается коррозиеустойчивыми, газонепроницаемыми свойствами. Конструкция произведена из нержавеющей стали (оцинкованная, марки 430 F), латуни ОТ-58, алюминия (штампованный, 11S), NBR-каучука.

В состав автоматического клапана входит электромагнитная катушка, стопорное кольцо, уплотнительное кольцо, пружина, уплотнение, затвор, крышка, коннектор, крепеж.

Электрические компоненты защищены от воздействия пыли/ влаги, в том числе при направлении струй воды под любым углом (класс IP 65).

Конструкция газового клапана не рассчитана на размещение в местах с агрессивной окружающей средой, способной разрушить корпус, рабочие элементы или уплотнения.

Назначение

Нормально-открытый электромагнитный клапан используется в качестве устройства безопасности в системах автоматизированного управления горелкой в отопительных и водогрейных котлах, тепло-, парогенераторах и технологических теплопроводах.
