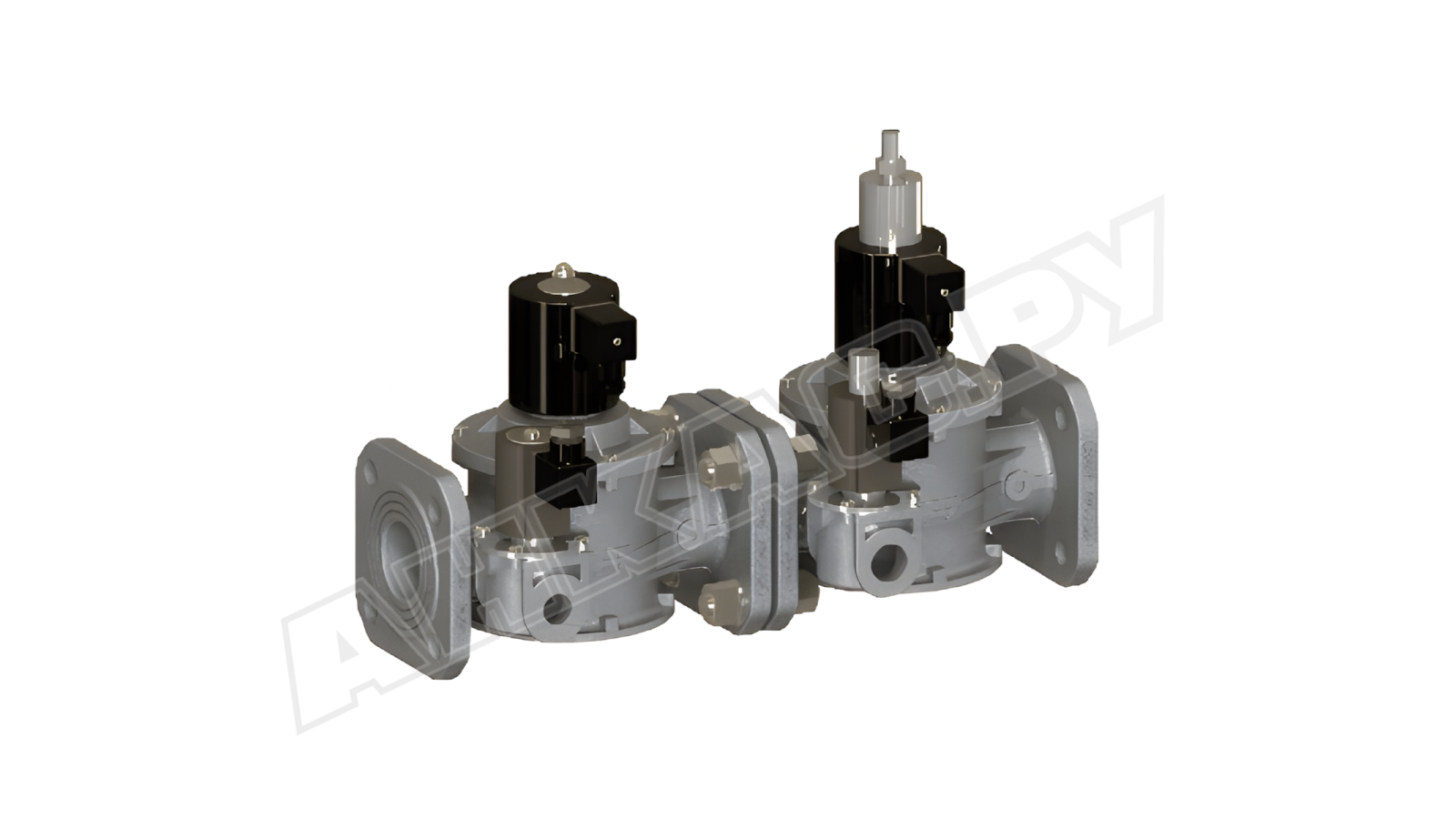

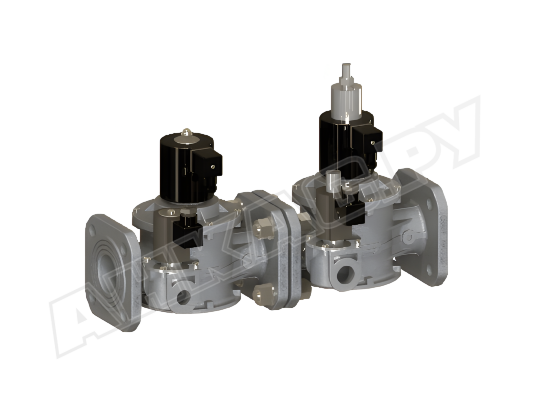

Блок электромагнитных клапанов Madas EVM03 09 108

Блок электромагнитных клапанов Madas EVM03 09 108 служит для автоматизированного управления подачей газа на промышленную горелку. В комбинированной конструкции объединено несколько э/м клапанов для выполнения функций запорно-регулирующего органа и устройства безопасности. Преимуществами являются многофункциональность, быстрое и герметичное перекрытие газа, высокий уровень пылевлагозащиты, всепогодное исполнение.

Состав блока

В состав комбинированного устройства Madas EVM03 входят 4 автоматических клапана, включая основной с предохранительно-отсечной функцией, двухпозиционный рабочий, клапаны свечи безопасности и запальной линии горелки. По запросу на блок клапанов можно установить датчик-реле давления, газовый фильтр, индикатор положения клапана.

Особенности и параметры:

• среда: метан, сжиженный газ, азот, воздух (сухой газ);
• электромагнитные клапаны класса А герметичности;
• максимальное давление газа: 1 бар;
• питание от сети: 230 В, -15%, +10%, 50/ 60 Гц;
• быстрое закрытие, время срабатывания < 1 сек.;
• фланцевое присоединение, размер: DN 80;
• класс изоляции: F (нагрев до +155 °C);
• температуры окружающей среды: -40...+60 °C;
• ресурс службы: 100 тысяч циклов;
• гарантия завода: 2 года.

Применение

Блок клапанов Madas EVM03 используется для автоматизации и безопасной работы горелок паровых и водогрейных котлов, теплогенераторов, технологического оборудования. Может встраиваться в системы контроля герметичности газовой установки.

Конструкция

Для безопасной промышленной эксплуатации блок э/м клапанов произведен из высокопрочных, газонепроницаемых материалов (оцинкованной нержавеющей стали, стали марки 430 F, алюминия, латуни, нейлона 30%, NBR-каучука). Корпус отлит под давлением. За счет отсутствия сварных швов обеспечивает безопасную эксплуатацию при работе с газом. Электрические компоненты полностью защищены от пыли, а также струй воды, падающих с любой стороны (стандарт IP 65).

Конструкция не подходит для размещения в местах с агрессивной внешней средой, так как существует высокий риск разрушения стали, алюминия и каучука, и связанных с этим утечек газа.

Монтажное положение

Блок электромагнитных клапанов Madas EVM03 подходит для установки на горизонтальные и вертикальные трубопроводы (катушка сверху). Для корректной сборки на корпус нанесена стрелка, которая должна направляться к горелке.
