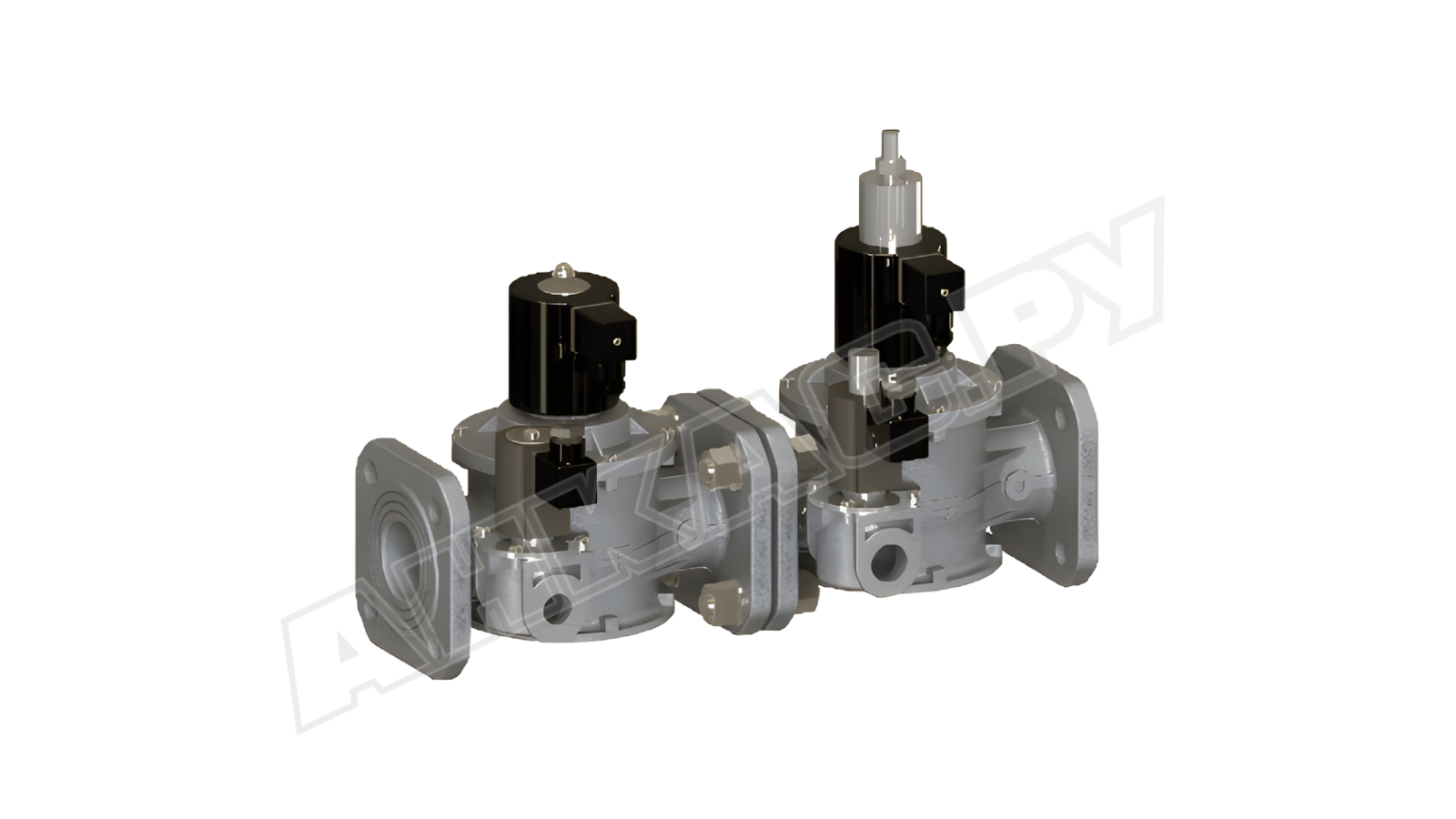

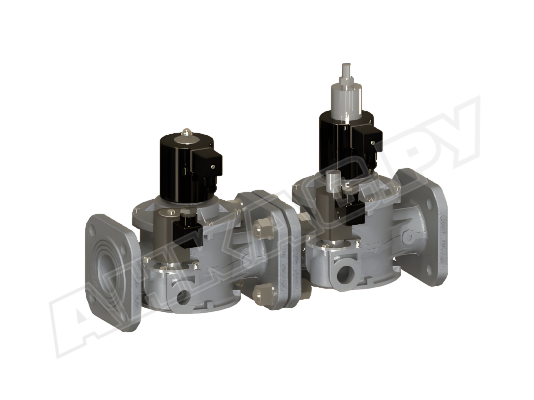

Блок электромагнитных клапанов Madas EVM04 12 108

Блок электромагнитных клапанов Madas EVM04 12 108 входит в состав систем дистанционного управления промышленной газовой горелкой, систем автоматического контроля герметичности газовой установки. Обеспечивает функцию безопасности и запорно-регулирующего органа. Рассчитан на максимальное давление газа 1 бар. Выделяется в линейке максимальным диаметром соединения.

Рабочая среда

Блок клапанов Madas EVM04 пригоден для работы с природным, сжиженным газом, азотом, воздухом (только для сухих газов).

Особенности и параметры:

• комбинированное многофункциональное устройство;
• класс А герметичности электромагнитных клапанов;
• максимальное давление газа: 1 бар;
• быстрое закрытие, время срабатывания < 1 сек.;
• подключение к электросети: 230 В, -15%, +10%, 50/ 60 Гц;
• фланцевое присоединение, размер фланцев DN 150;
• уровень электрозащиты: IP 65;
• температуры окружающей среды: -40...+60 °C;
• изоляция класса F (максимальный нагрев до +155 °C);
• горизонтальное или вертикальное положение (катушка сверху);
• гарантийное обслуживание в течение 2-х лет;
• заявленный ресурс службы до замены: 50 тысяч циклов.

Комплектация

Madas EVM04 представляет собой комбинацию электромагнитных клапанов: основного с функцией отсечки, рабочего с быстрым открытием, клапанов свечи безопасности и запальной линии горелки. Опционально доступны датчик-реле давления, газовый фильтр, индикатор положения клапана.

Конструкция

Бесшовный литой корпус обладает коррозиеустойчивыми, газонепроницаемыми свойствами, рассчитан на высокое давление газа. Конструкция произведена из алюминия (штампованный и 11 S), латуни, нержавеющей стали (оцинкованная и марки 430 F), нейлона 30%. Уплотнения выполнены из NBR-каучука, надежно герметизируют соединения. Электрические компоненты защищены от воздействия пыли и влаги, в том числе при попадании на корпус струей под любым углом.

Преимущества:

• многофункциональность, совмещение в конструкции нескольких клапанов;
• быстрое, герметичное запирание потока;
• коррозиестойкий литой корпус без сварных швов;
• конструкция для всепогодного применения;
• высокий уровень пыле-, влагозащиты.

Место установки

Блок э/м клапанов Madas EVM04 подходит для монтажа в помещения зоны 2 классификации взрывоопасных зон. Во избежание разрушения материалов конструкции и утечек газа запрещено устанавливать устройство в местах с агрессивной внешней средой.
