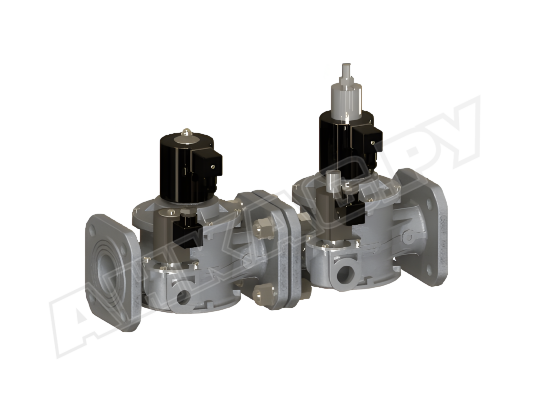

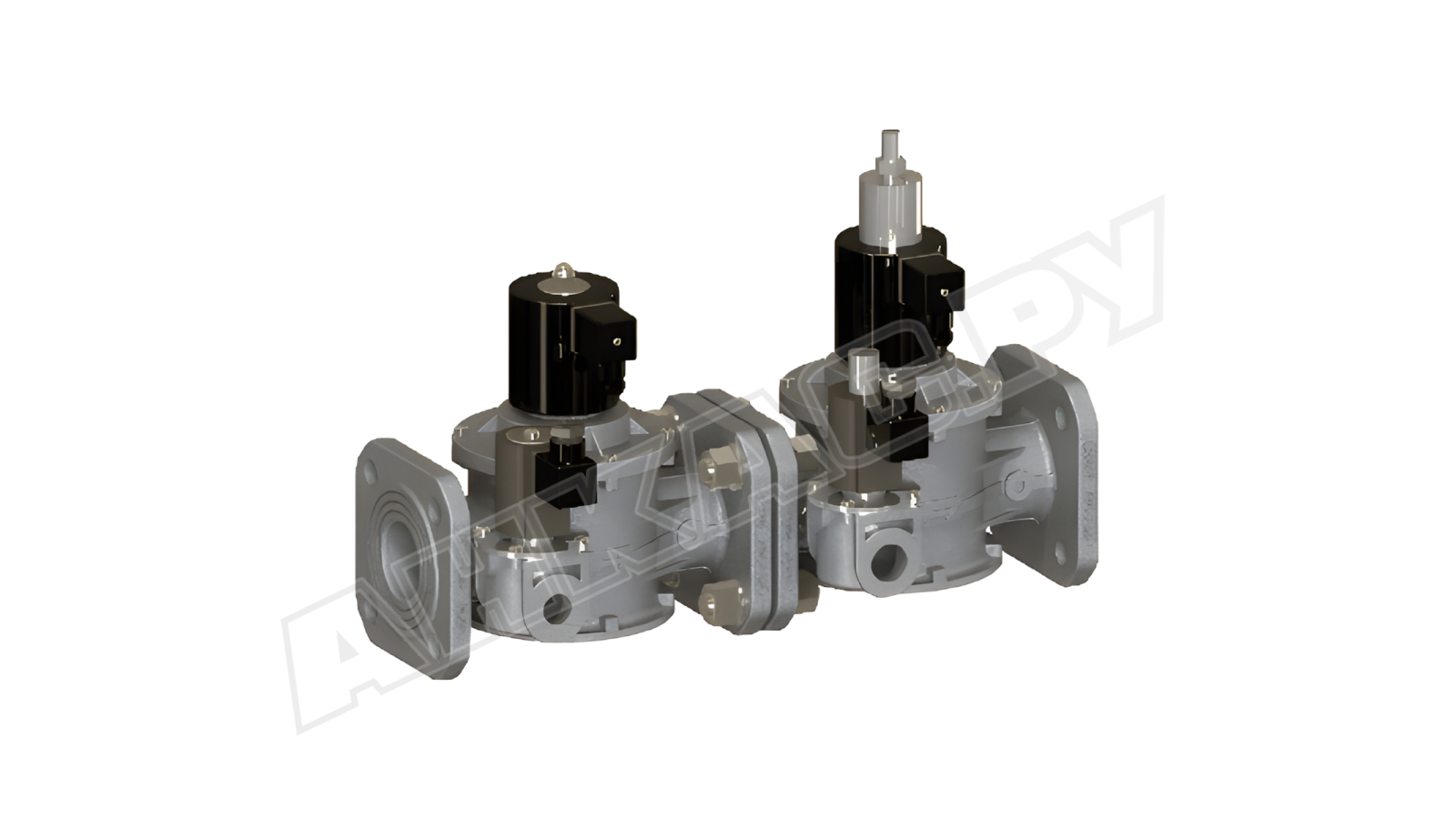

Блок электромагнитных клапанов Madas EVM04 40 108

Блок электромагнитных клапанов Madas EVM04 40 108 объединяет несколько автоматических клапанов для безопасного розжига, регулирования и перекрытия потока газа. Предназначен для управления подачей газа на горелку при эксплуатации промышленных систем сжигания. Выполняет функции запорно-регулирующего устройства и устройства безопасности.

Рабочая среда

Блок э/м клапанов пригоден для работы с метаном, сжиженным газом, азотом, воздухом (только сухие газы).

Основные данные:

• подключение к электросети 230 В, -15%, +10%, 50/60 Гц;
• максимальное давление газа на входе: 1000 мбар;
• герметичность электромагнитных клапанов класса А;
• быстрое срабатывание, время отсечки потока < 1 сек.;
• фланцевое присоединение DN 40;
• класс нагревостойкости изоляции: F (максимальный нагрев +155 °C);
• горизонтальное или вертикальное расположение, кроме вниз катушкой;
• количество рабочих циклов до замены: 100000.

Применение

Madas EVM04 встраивается в дистанционные системы управления работой горелок промышленных водогрейных и паровых котлов, теплогенераторов, технологических теплопроводов. Подходит для работы в системах автоматического контроля герметичности газовых установок.

Преимущества

• Комбинированное устройство. Блок состоит из четырех автоматических э/м клапанов: основного запорного ЕVР, рабочего ЕVР, клапанов свечи безопасности ЕVА и запальной линии ЕVРС, что минимизирует время монтажа и подключения оборудования.
• Надежность. Литой алюминиевый корпус рассчитан на высокое давление газа, механические, температурные воздействия. За счет использования коррозиестойких, газонепроницаемых материалов (стали марки 430 F, нержавеющей оцинкованной стали, алюминия 11 S, штампованного алюминия, латуни, нейлона 30%, NBR-каучука) обеспечивает безопасную работу с газами.
• Всепогодное исполнение. Блок э/м клапанов подходит для различных условий эксплуатации. Рабочие температуры -40...+60 °C расширяют возможности применения.
• Надежная электрозащита. Герметичная внешняя оболочка не допускает проникновение пыли и влаги, в т. ч. при направлении на корпус струй воды (класс IP 65).
• Монтаж дополнительного оборудования. По запросу на блок электромагнитных клапанов устанавливается газовый фильтр, реле давления, индикатор положения клапана.

Место установки

Блок э/м клапанов Madas EVM04 размещается в местах, соответствующих требованиям зоны 2 по классификации взрывоопасных зон. Недопустимо использование устройства в местах, где внешняя среда способна вызвать окисление металла и разрушить герметизирующие уплотнения.
