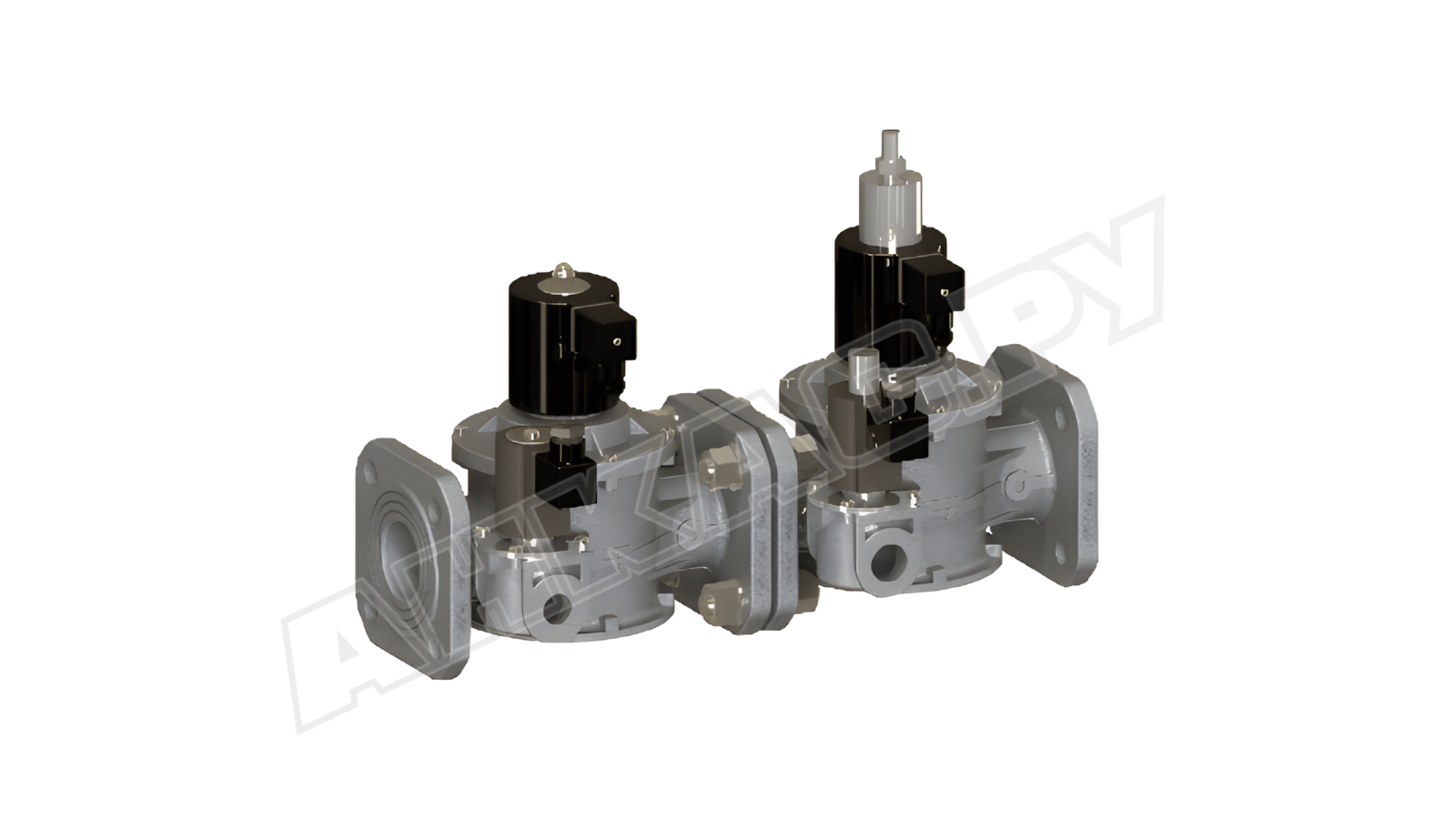

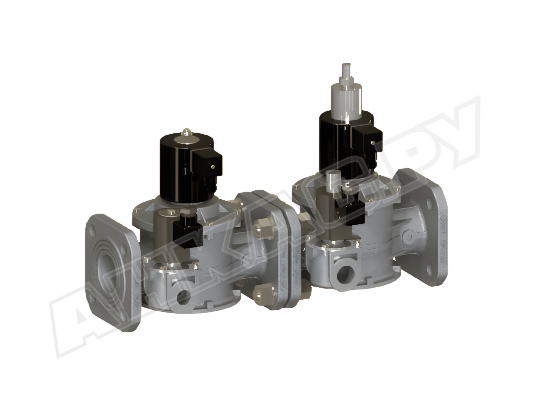

Блок электромагнитных клапанов Madas EVM04 50 108

Блок электромагнитных клапанов Madas EVM04 50 108 размещается перед горелкой для обеспечения функции безопасности и запорно-регулирующего органа. Позволяет автоматизировать подачу газа на горение и розжиг через запальную горелку. Может использоваться для контроля герметичности газового оборудования. Рассчитан на давление до 1 бар. Быстро срабатывает, подходит для всепогодной эксплуатации.

Комбинированное устройство

В состав комбинированного блока Madas EVM04 входит нескольких клапанов, в том числе основной запорный ЕVР, рабочий с быстрым открытием ЕVР или с медленным открытием ЕVРS, клапаны свечи безопасности ЕVА и запальной линии ЕVРС. Дополнительно (по запросу) на блок клапанов могут монтироваться реле давления, газовый фильтр, индикатор положения клапана.

Основные параметры и особенности:

• работа от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• функции: запорно-регулирующая, безопасности;
• максимальное давление газа: 1000 мбар;
• герметичность электромагнитных клапанов класса А;
• быстрое срабатывание, закрытие в течение 1 сек.;
• фланцевый способ крепления, размер входного и выходного фланцев: DN 50;
• класс нагревостойкости изоляции: F (максимальная температура +155 °C);
• эксплуатация в условиях температур окружающей среды -40...+60 °C;
• установка горизонтально или вертикально (катушка вверху);
• количество циклов до замены: 100000;
• гарантия производителя: 24 мес.

Рабочая среда

Блок клапанов Madas EVM04 подходит для природного, сжиженного газа, азота, воздуха (сухие газы).

Конструкция

Комбинированный блок электромагнитных клапанов произведен из материалов, стойких к износу и коррозии. Уплотнения из газонепроницаемого материала гарантируют отсутствие утечек газа. Корпус отлит под давлением из алюминия, рассчитан на давление рабочей среды 1 бар. Электрические компоненты защищены от внешних воздействий по стандарту IP 65 для надежной работы запорной арматуры в условиях запыленных промышленных помещений и возможного попадания влаги на корпус.

При изготовлении электромагнитных газовых клапанов использованы нержавеющая сталь (оцинкованная и марки 430 F), алюминий (штампованный и 11 S), латунь, нейлон 30%, NBR-каучук.

Преимущества:

• совмещение в единой конструкции нескольких устройств;
• коррозиестойкий литой корпус высокой прочности;
• стабильная работа при низких/ высоких температурах;
• сокращение времени на монтаж оборудования;
• высокий уровень пыле-, влагозащиты.

Место размещения

Блок э/м клапанов Madas EVM04 подходит для монтажа на объектах, относящихся к зоне 2 по классификации взрывоопасных зон. Недопустимо использовать устройство в местах, где окружающая среда способна вызвать разрушение корпуса и конструктивных частей электромагнитных клапанов.

Линейка Madas EVM

За счет широкой линейки Madas EVM можно подобрать оптимальную модель под особенности конкретной установки. По желанию заказчика блок электромагнитных клапанов может предоставляться в индивидуальной сборке, с датчиком-реле давления, газовым фильтром, указателем положения клапана и другими устройствами.
