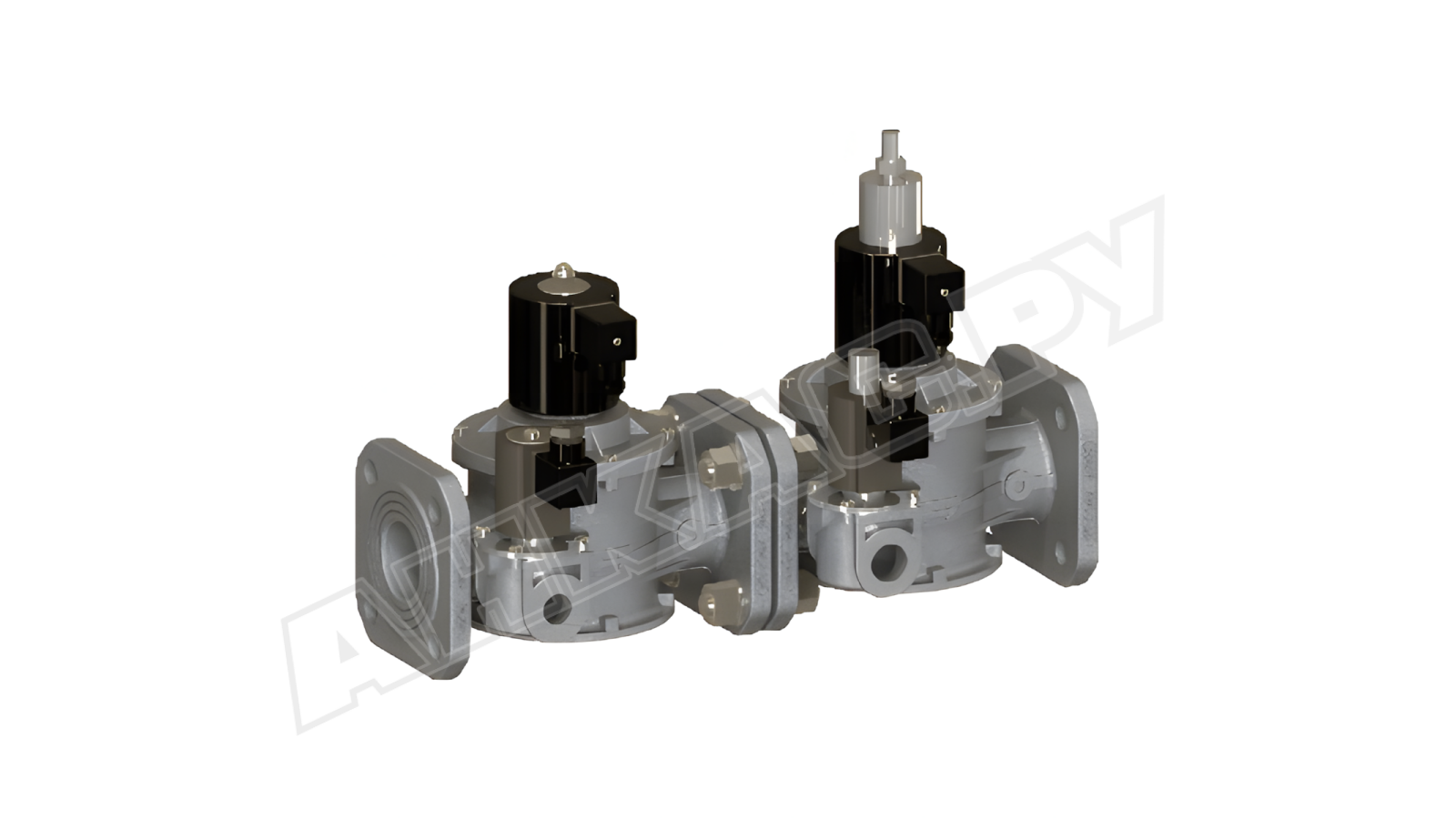

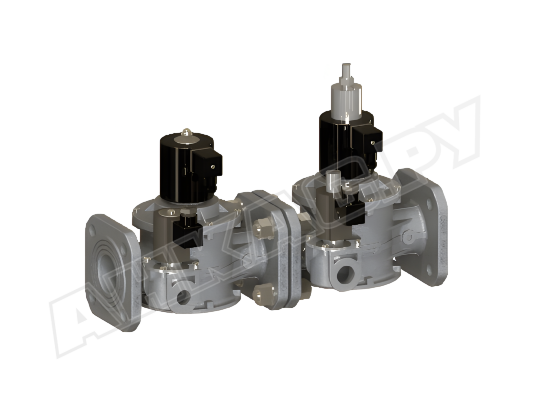

Блок электромагнитных клапанов Madas EVM05 12 108

Блок электромагнитных клапанов Madas EVM05 12 108 представляет собой комбинацию нескольких автоматических клапанов для безопасного розжига, регулирования подачи газа и безаварийного отключения горелки. Подходит для промышленных топочных установок с давлением газа до 1 бар. Выделяется в серии максимальным присоединительным размером. Преимуществами являются многофункциональное назначение, отсутствие сварных швов, высокая надежность конструкции, быстродействие, стабильная работа в широком диапазоне температур.

Состав блока

В состав многофункционального блока Madas EVM05 входят 4 клапана: основной предохранительно-запорный, рабочий с быстрым открытием, клапаны свечи безопасности и запальной линии. В качестве опции возможно оснащение дополнительными устройствами: реле давления, газовым фильтром, индикатором положения клапана.

Особенности и параметры:

• рабочая среда: метан, сжиженный газ, азот, воздух (сухой газ);
• максимальное давление газа в магистрали: 1 бар;
• работа от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• электромагнитные клапаны класса А герметичности по EN 161;
• функции: запорно-регулирующая, безопасности;
• быстродействие, время срабатывания (отсечки) < 1 сек.;
• монтаж с помощью фланцев DN 150;
• класс изоляции: F (нагревостойкость +155 °C);
• допустимые температуры эксплуатации: -40...+60 °C;
• расчетный ресурс: 50 тысяч циклов;
• 2-летнее гарантийное обслуживание.

Применение

Блок клапанов Madas EVM05 встраивается в системы автоматизированного управления подачей газа промышленных котлов отопления, нагрева воды, теплогенераторов, технологических теплопроводов. Подходит для использования в системах автоматического контроля герметичности газовой установки.

Конструкция

Для безопасной работы с газом корпус и детали электромагнитных газовых клапанов произведены из коррозиестойких, газонепроницаемых материалов: нержавеющей стали (оцинкованная, марки 430 F), алюминия (штампованный, 11S), латуни, нейлона 30%, NBR-каучука. Пыль и влага не попадают внутрь устройства за счет высокого уровня электрозащиты (класс IP 65).

Блок клапанов не пригоден для размещения в местах, где окружающая среда способна вызвать окисление алюминия, стали и разрушение каучука.

Преимущества:

• комбинированное многофункциональное устройство;
• всепогодная эксплуатация;
• быстрое, герметичное перекрытие газопровода;
• возможность сборки по индивидуальной схеме;
• высокий уровень пыле-, влагозащиты.

Монтажная ориентация

Блок электромагнитных клапанов Madas EVM05 подходит для установки на горизонтальные и вертикальные трубопроводы катушкой вверх. Для корректного монтажа на корпус нанесена стрелка, указывающая направление потока.
