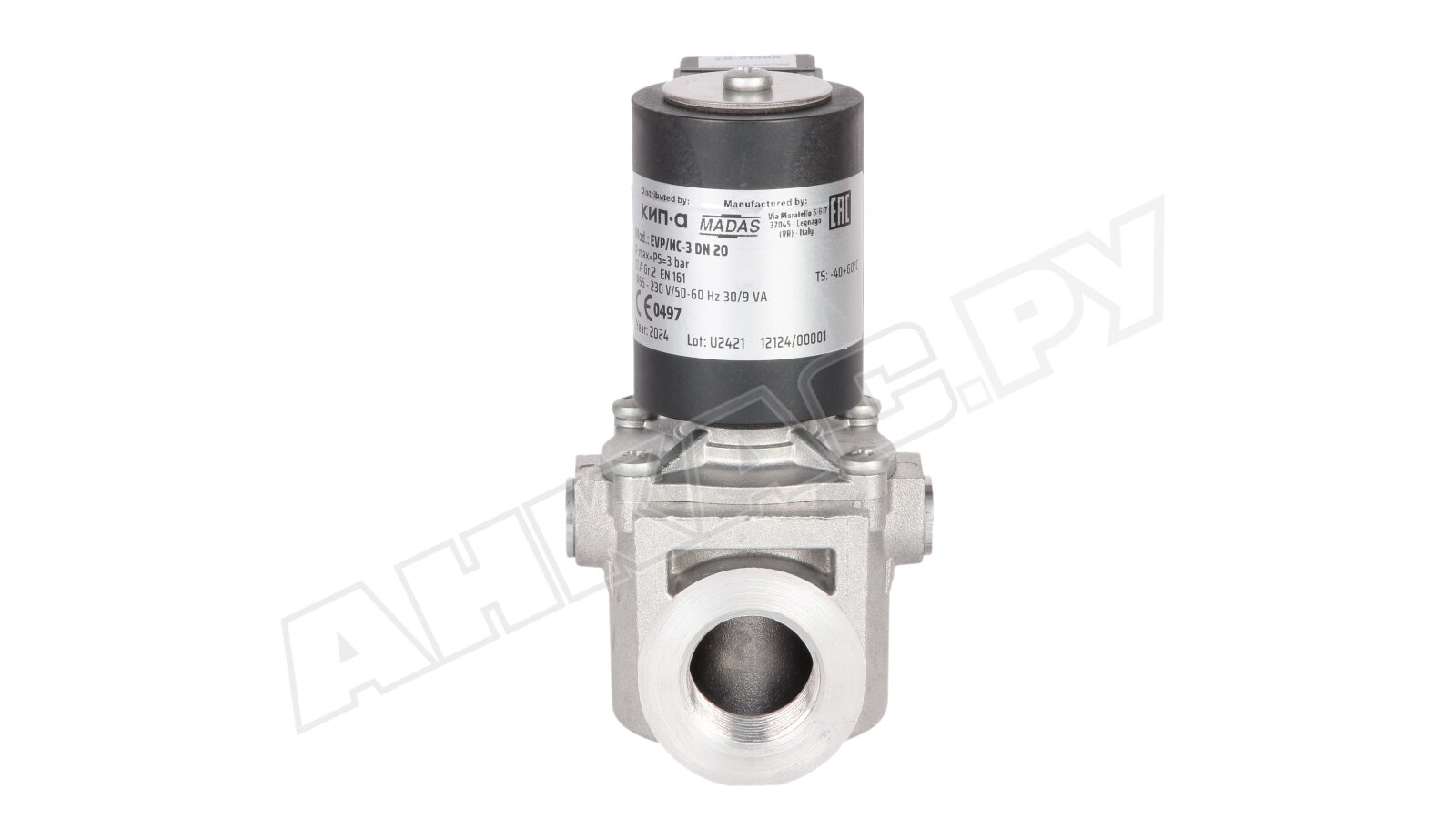

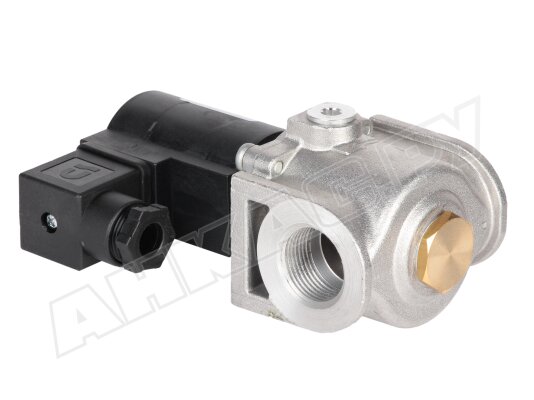

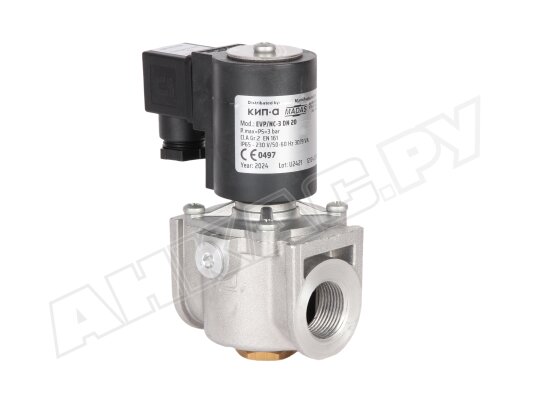

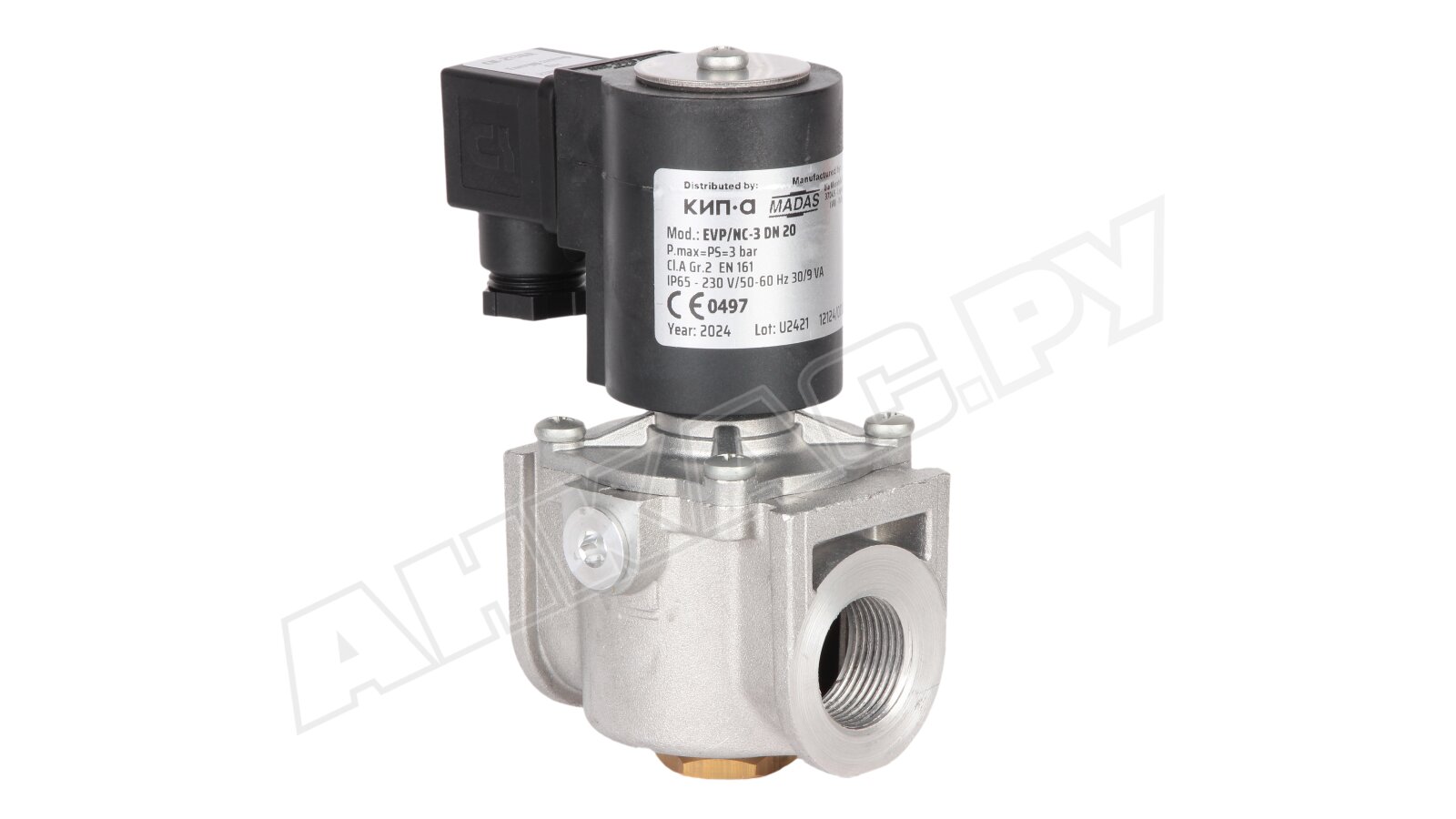

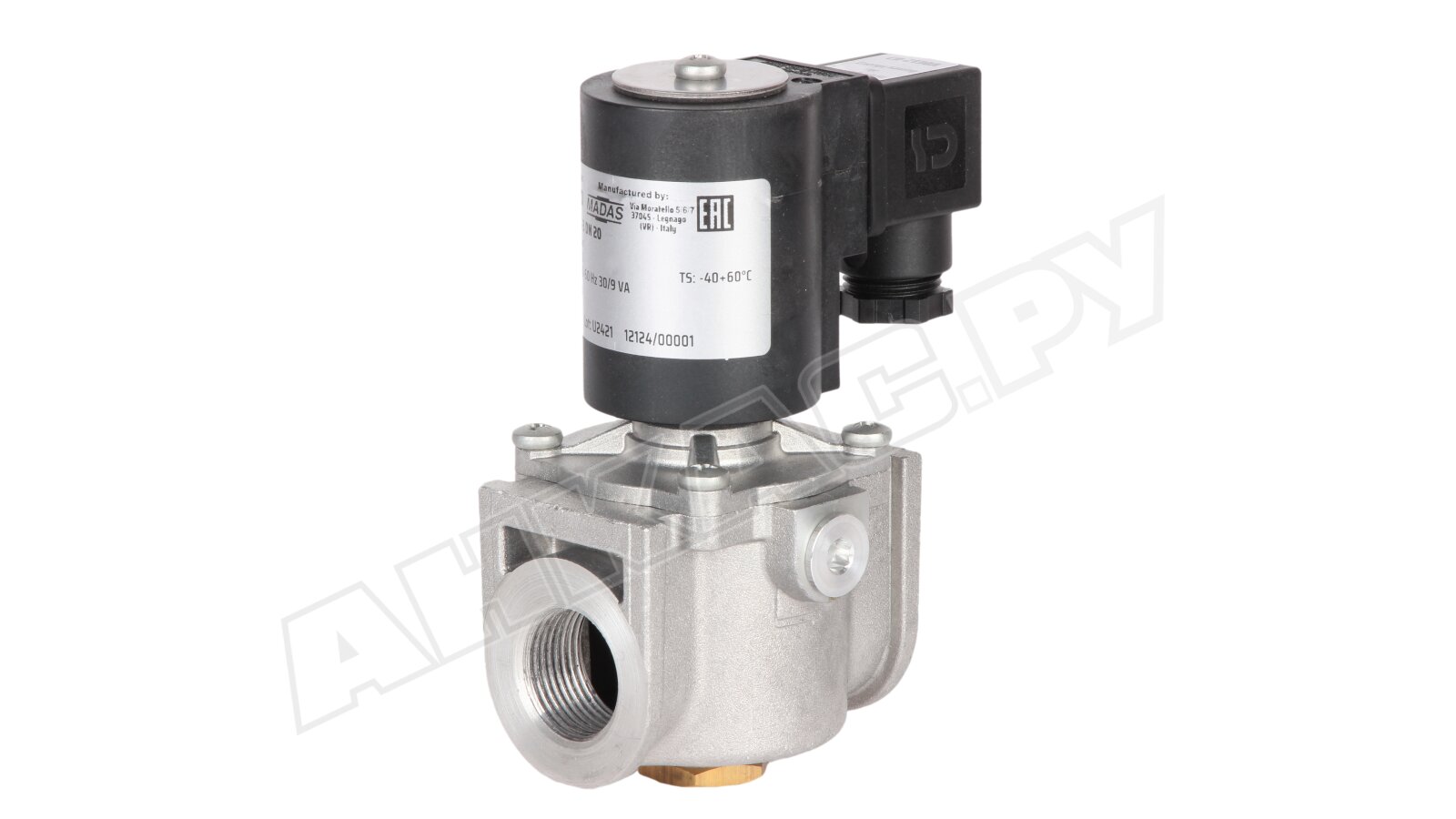

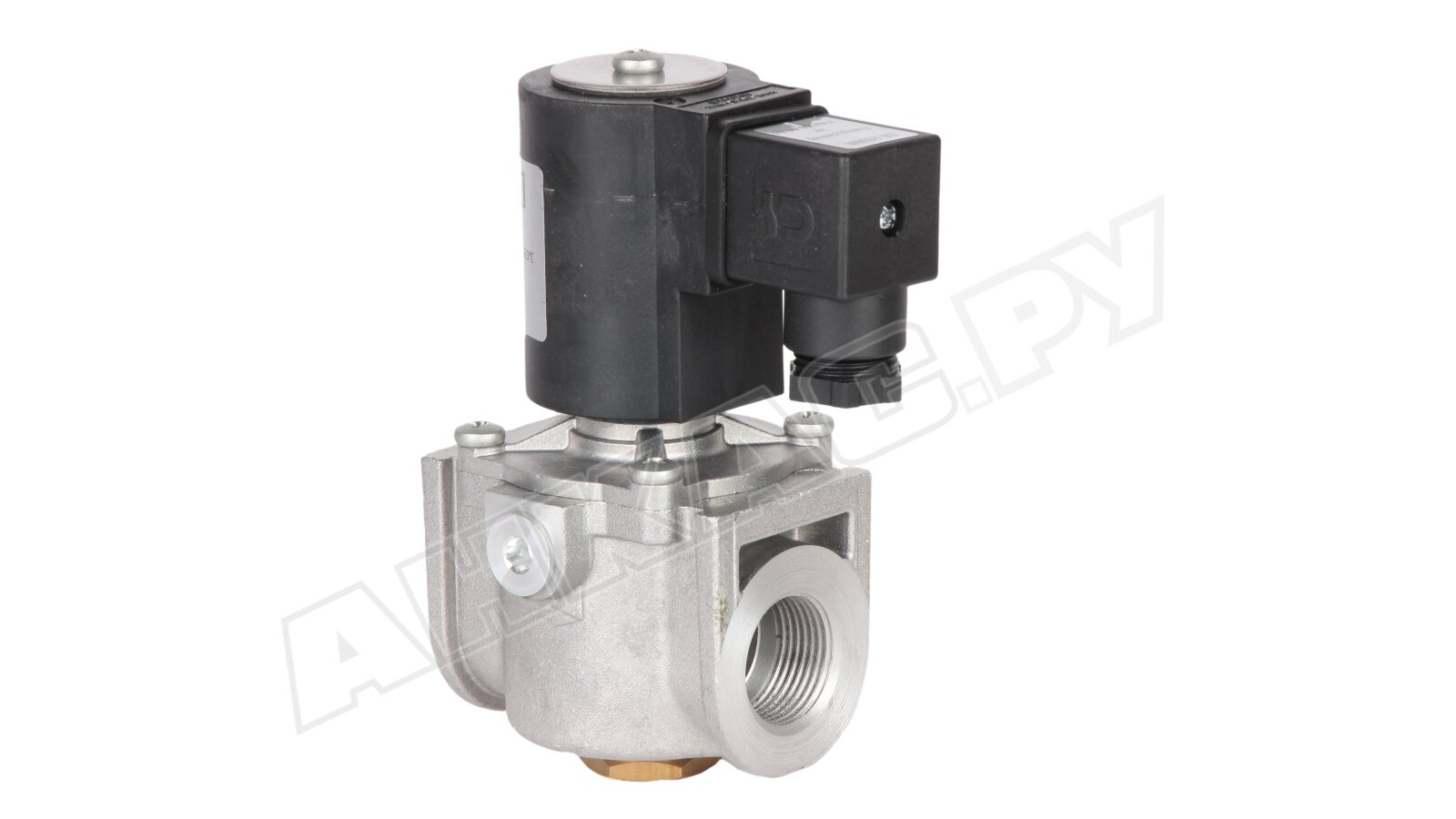

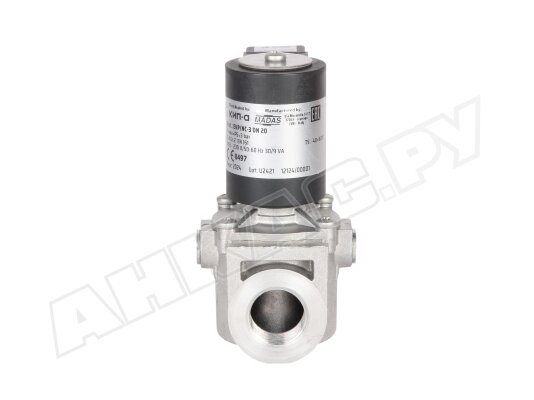

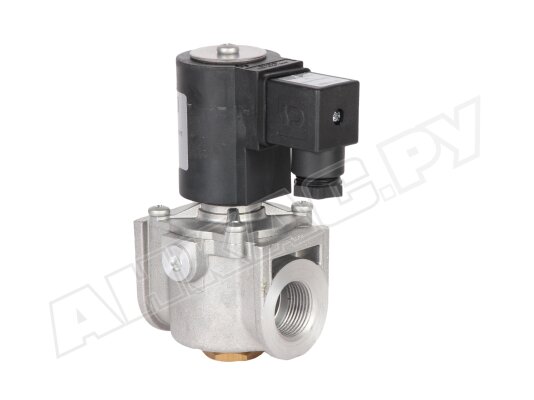

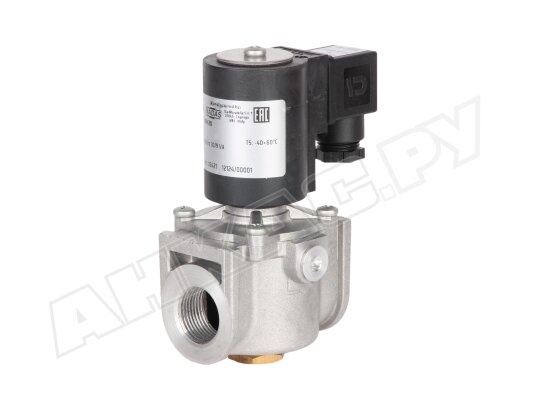

Газовый электромагнитный клапан Madas EVP/NC-3 DN 20
- Назначение: газовые горелки
- Максимальное избыточное давление: 3000 мбар
- Соединение на входе: Rp 3/4"
- Соединение на выходе: Rp 3/4"
- Электропитание: 220 В
- Рабочая температура окр. среды: от -40 до 60 °C
- 0.92 кг
- 7x7x13.7 см
Описание товара
Газовый электромагнитный клапан Madas EVP030067 308 – версия, адаптированная под установку индикатора положения и давление газа 3 бар. Служит для автоматизации подачи газа на горелку. Быстро и надежно запирает поток при отключении электропитания.
Особенности
Madas EVP030067 – автоматическое нормально-закрытое запорное устройство с быстрым срабатыванием. Клапан открыт при подаче на катушку напряжения, закрыт в обесточенном состоянии.
Основные данные:
- максимальное давление газа: 3000 мбар;
- рабочее напряжение: 230 В (-15%, +10%);
- класс «А» герметичности по европейскому стандарту EN 161;
- быстрое закрытие и открытие, < 1 сек.;

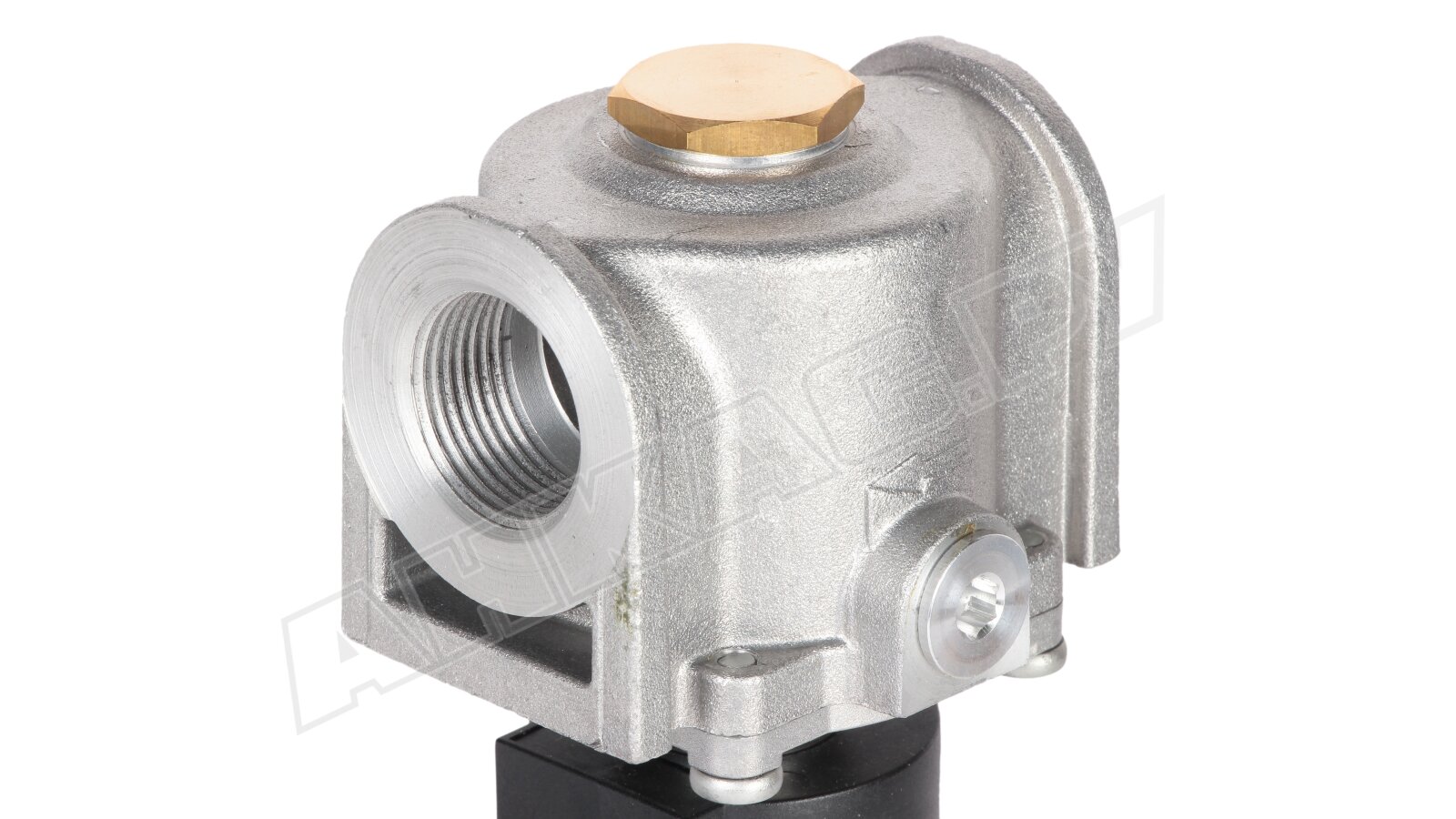

- интеграция в систему с помощью резьбовых соединений Rp ¾";
- уровень электрозащиты: IP 65;
- горизонтальное, вертикальное размещение в системе;
- эксплуатационный ресурс: 200 тыс. циклов операций (не менее 10 лет).
Применение
Электромагнитный газовый клапан Madas применяется для работы с природным, бытовым, сжиженным газом, азотом, воздухом (сухие неагрессивные газы), биогазом (по запросу, с витоновыми уплотнениями). Обеспечивает запорно-регулирующую функцию и функцию безопасности при автоматическом регулировании и управлении потоком газа на горение. Место применения: промышленные котлы отопления, подогрева воды, паро-, теплогенераторы, технологические теплопроводы. Клапан также может использоваться для автоматического контроля герметичности и управляться с помощью реле давления, термостата и других устройств.
Конструкция и монтаж
- Электромагнитный газовый клапан подготовлен для монтажа индикатора (концевой микровыключатель CPI) для удаленного контроля закрытого положения.
- Конструкция рассчитана на работу в системах с высоким давлением газа, в широком диапазоне температур (-40...+60 °C). Произведена из коррозиестойких, газонепроницаемых материалов (нержавеющая сталь, латунь, алюминий, нейлон 30%, NBR-каучук).

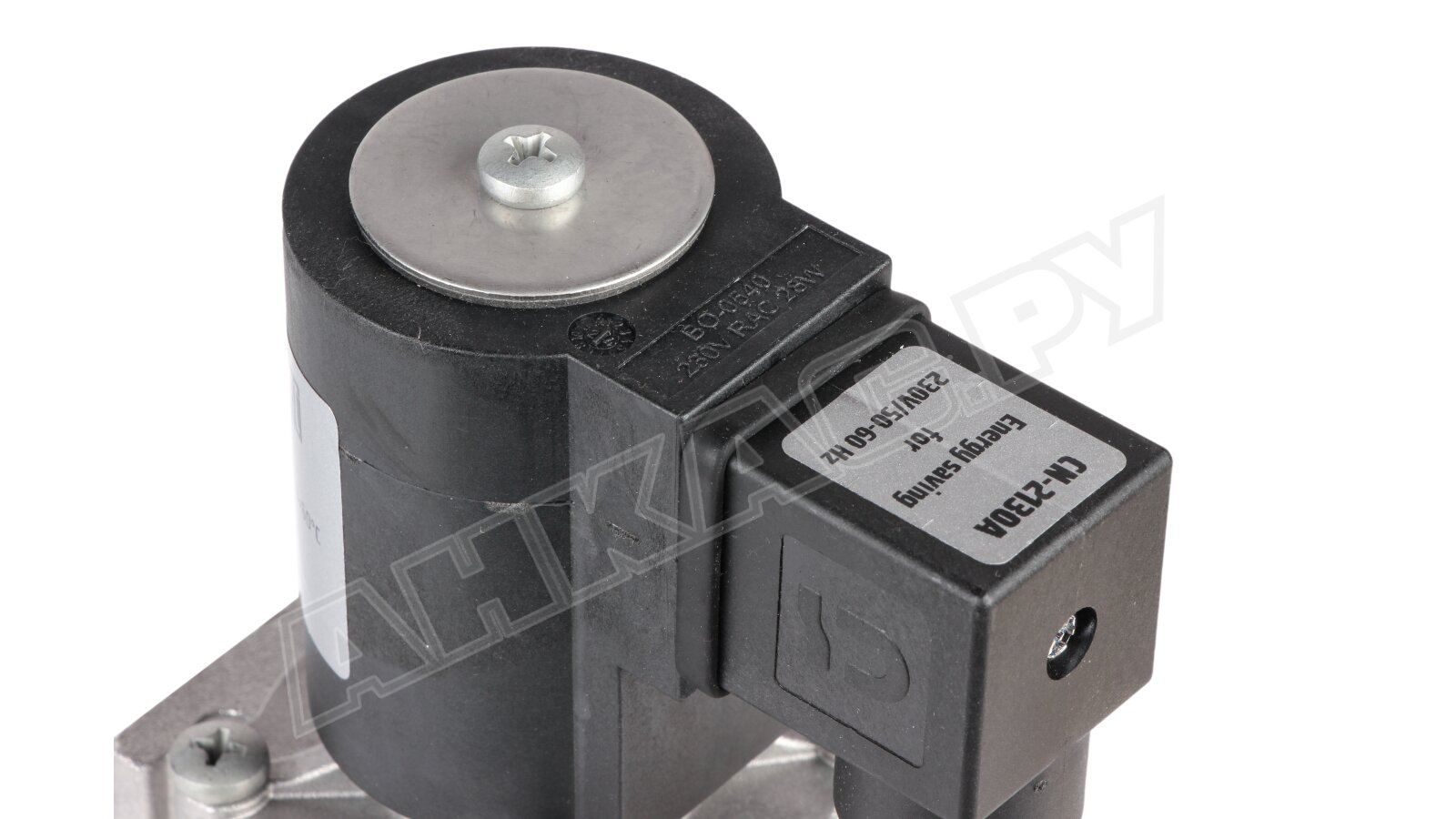

- За счет надежной защиты катушки и электрических контактов от воздействия пыли и влаги может устанавливаться на открытом воздухе (под навесом, козырьком, предохраняющим от попадания атмосферных осадков).
- Madas EVP030067 подходит для размещения в горизонтальных и вертикальных трубопроводах. Не допускается переворачивание электромагнитной катушки. Быстрый и надежный монтаж осуществляется на резьбовые соединения.
Дооснащение
Для предотвращения преждевременного износа запорной арматуры рекомендуется установить перед газовым клапаном фильтр, удаляющий из потока твердые частицы и посторонние примеси.
Диагностика работы
В ходе эксплуатации регулярно проводится проверка состояния газового клапана, которая заключается в диагностике работоспособности затвора, замене уплотняющей прокладки (в случае необходимости). Обслуживание внутренних частей устройства не требуется.
Преимущества:
- автоматическое срабатывание, быстрое, герметичное закрытие;
- дистанционный контроль закрытого положения при установке индикатора;
- безотказная работа (вероятность отказа ~ 0%);
- применение в системах с давлением газа до 3 бар;
- исполнение для всепогодной эксплуатации;
- высокая степень пылевлагозащиты корпуса;
- нетребовательность в обслуживании.
Электромагнитные газовые клапаны EVP/NC представлены широкой линейкой, с соединениями DN15-150 (резьба, фланцы), напряжением 230В, 12В, 24В, с фильтром/ без фильтра, с индикатором/ без индикатора, для установок с максимальным давлением рабочей среды 360/ 1000/ 3000/ 6000 мбар.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Файлы и инструкции
-
Паспорт на газовый электромагнитный клапан Madas EVP/NC-3 DN 20.pdfПаспорт на газовый электромагнитный клапан Madas EVP/NC-3 DN 20.pdf
547.37 Кб, 04.02.2025 -
Паспорт на газовый электромагнитный клапан Madas EVP/NC-3 DN 20.pdfПаспорт на газовый электромагнитный клапан Madas EVP/NC-3 DN 20.pdf
1.29 Мб, 04.02.2025
