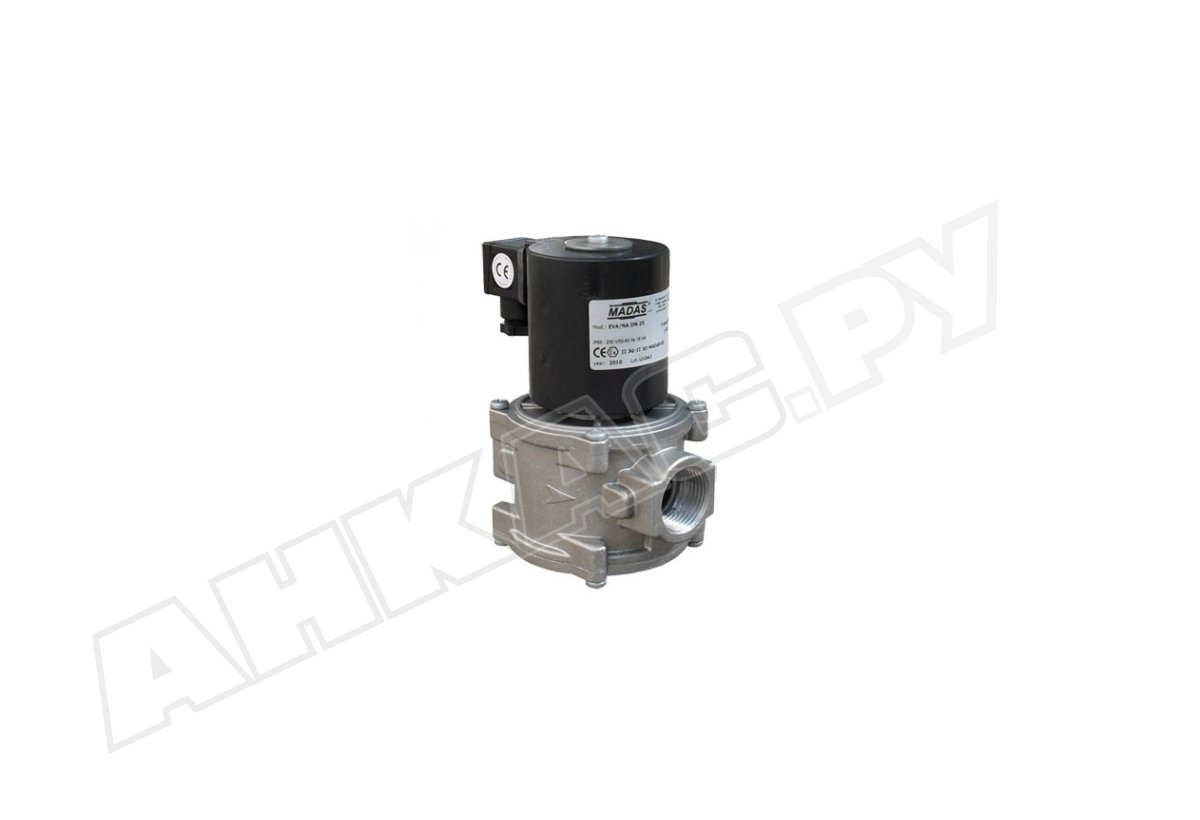

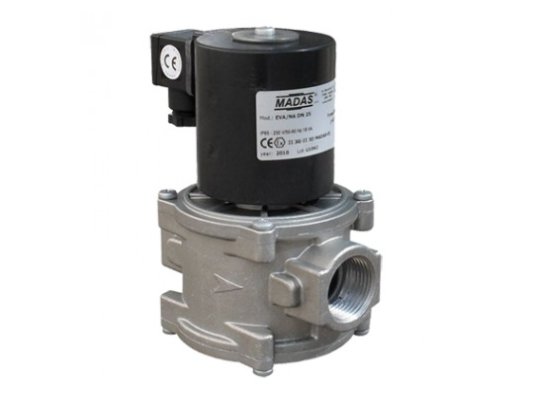

Газовый электромагнитный клапан Madas EVP110066 108

Газовый электромагнитный клапан Madas EVP110066 108 работает в автоматическом режиме, закрывая и открывая подачу газа в системах с давлением до 1 бар. Надежно герметизирует газопровод, обеспечивая безопасную эксплуатацию газового оборудования. Отличается экономичным энергопотреблением, высоким уровнем пыле-, влагозащиты, всепогодным исполнением. Подходит для сборки промышленных установок, потребляющих природный, бытовой, сжиженный нефтяной газ, воздух, азот (сухие неагрессивные газы). Возможно исполнение для биогаза (с индексом «V»).

Подробнее о газовом клапане

Madas EVP110066 является нормально-закрытым клапаном с быстрым срабатыванием. Работает от сети питания 230В, -15%, +10%. Закрывается в течение 1 секунды при обесточивании, открывается при поступлении питания на электромагнитную катушку.

Клапан подготовлен для монтажа микровыключателя CPI, который сигнализирует о закрытом положении и позволяет дистанционно контролировать состояние запорной арматуры. Нижний температурный порог бесперебойной работы устройства -20 °C.

При изготовлении газового клапана использованы коррозие-, температуростойкие, газонепроницаемые материалы: алюминий, нержавеющая сталь, нейлон 30%, латунь, NBR-каучук. Запорное устройство стабильно работает при температурах окружающей среды до -40°C, +60 °C.

Катушка и электрические контакты защищены от пыли и влаги по стандарту IP 65, что расширяет возможности размещения клапана. Установка на открытом воздухе возможна при условии защиты газового клапана от атмосферных осадков в виде козырька, навеса.

За счет энергосберегающего контура значительно уменьшено энергопотребление электромагнитного клапана.

Монтаж в систему

Электромагнитный газовый клапан подходит для установки на горизонтальные и вертикальные трубопроводы (катушкой вверх). При монтаже требуется направить стрелку на корпусе по ходу потока газа. Дополнительно производитель рекомендует разместить перед клапаном фильтр для защиты от засорения и преждевременного износа.

Место установки должно соответствовать требованиям, предъявляемым к зоне 2 взрывоопасности по госстандарту Р 51330.9-99. Недопустимо использовать запорную арматуру в местах с агрессивной внешней средой, способной разрушить материалы конструкции.

Достоинства:

• автоматическое срабатывание, быстродействие;
• возможность установки индикатора закрытого положения;
• экономичное энергопотребление;
• пыле-, влагозащищенное исполнение;
• всепогодная эксплуатация;
• минимальные требования к обслуживанию.

Применение

Газовый клапан Madas EVP110066 выполняет запорно-регулирующую функцию и функцию безопасности в системах автоматизации подачи газа на горелку. Обеспечивает надежное функционирование водогрейных, паровых котлов, теплогенераторов, технологических теплопроводов. Подходит для оснащения систем автоматического контроля герметичности и управления посредством реле давления, термостата и других устройств.
