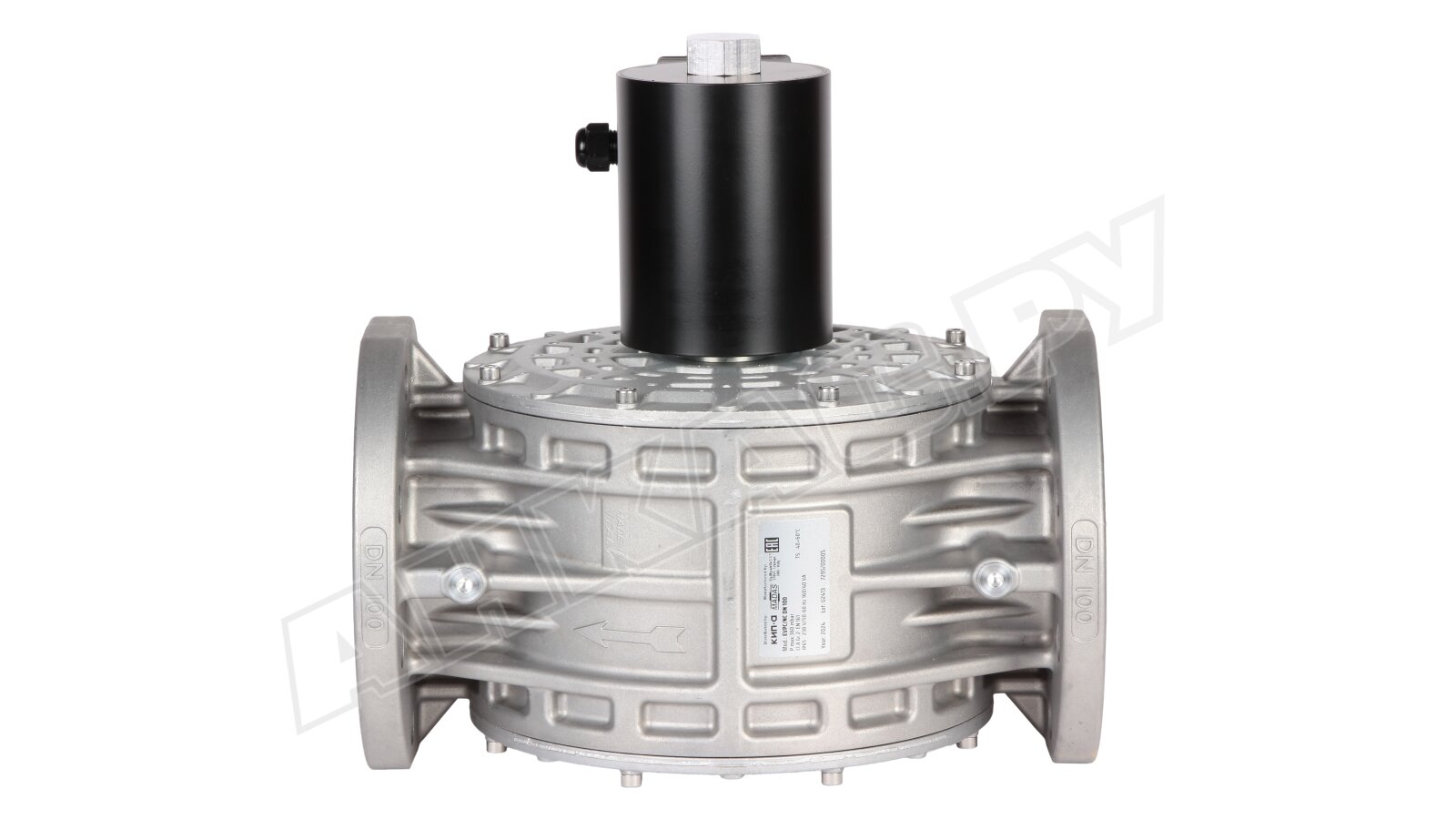

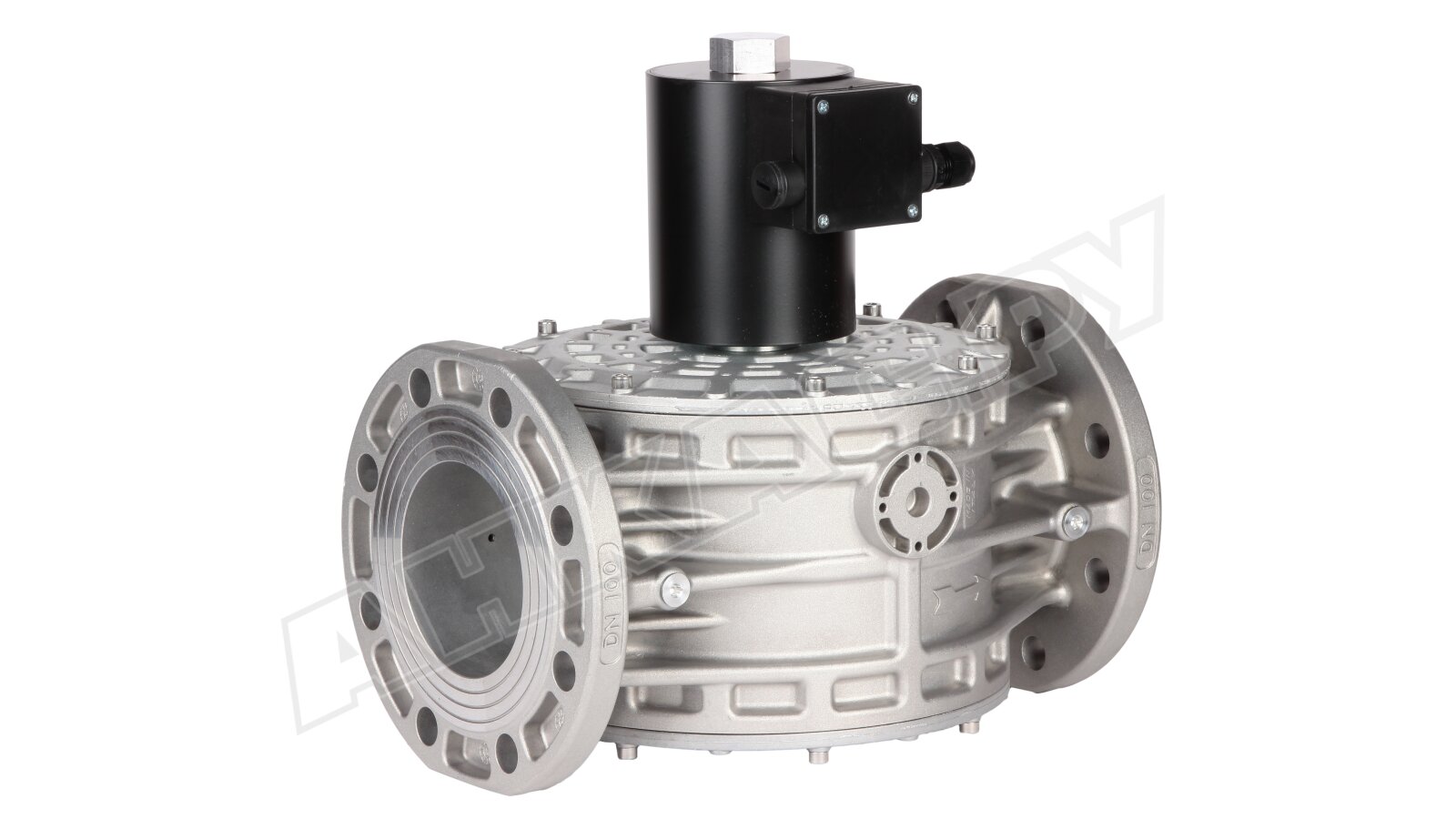

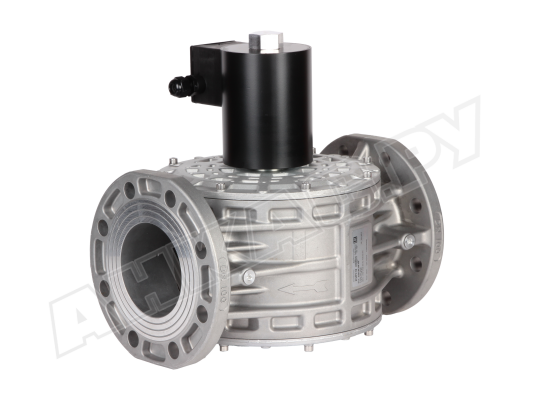

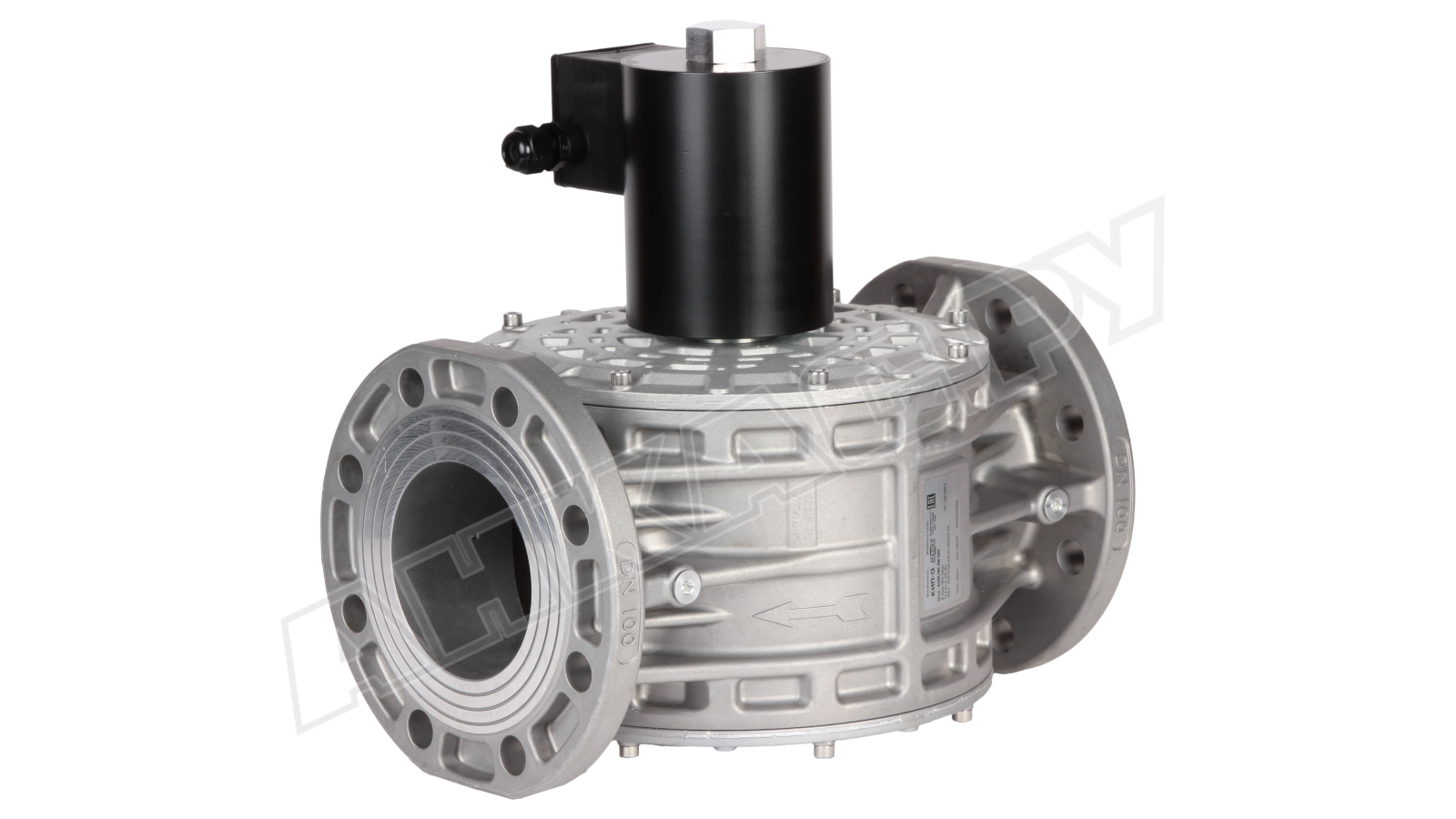

Газовый электромагнитный клапан Madas EVPC/NC DN 100

Газовый электромагнитный клапан Madas EVPC100066 008 отвечает за быстрое и герметичное перекрытие газопровода при управлении подачей газа на промышленные газовые горелки. Рассчитан на давление рабочей среды до 0,36 бар. Входит в серию «компакт» с корпусом уменьшенных габаритов. Работает с метаном, бытовым газом, сжиженным нефтяным газом, азотом, воздухом (неагрессивные сухие газы), биогазом (при замене уплотнений, по запросу).

Тип клапана

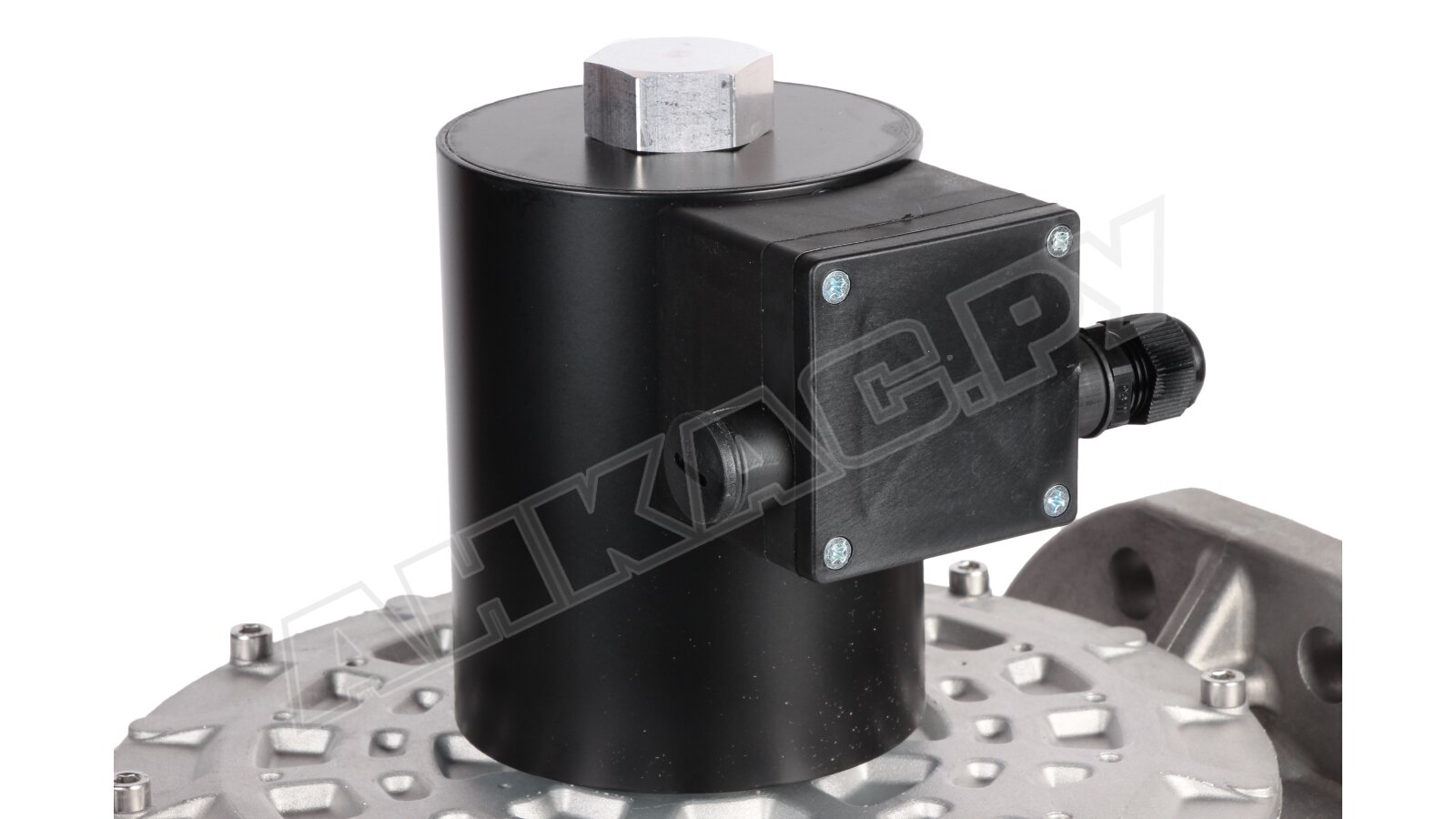

Madas EVPC100066 – автоматический быстродействующий клапан нормально-закрытого типа. В открытом положении при подаче электропитания на катушку, в закрытом – при отключении от источника питания. Положение клапана можно отслеживать дистанционно при установке микровыключателя CPI. Индикатор подает сигнал о закрытии клапана.

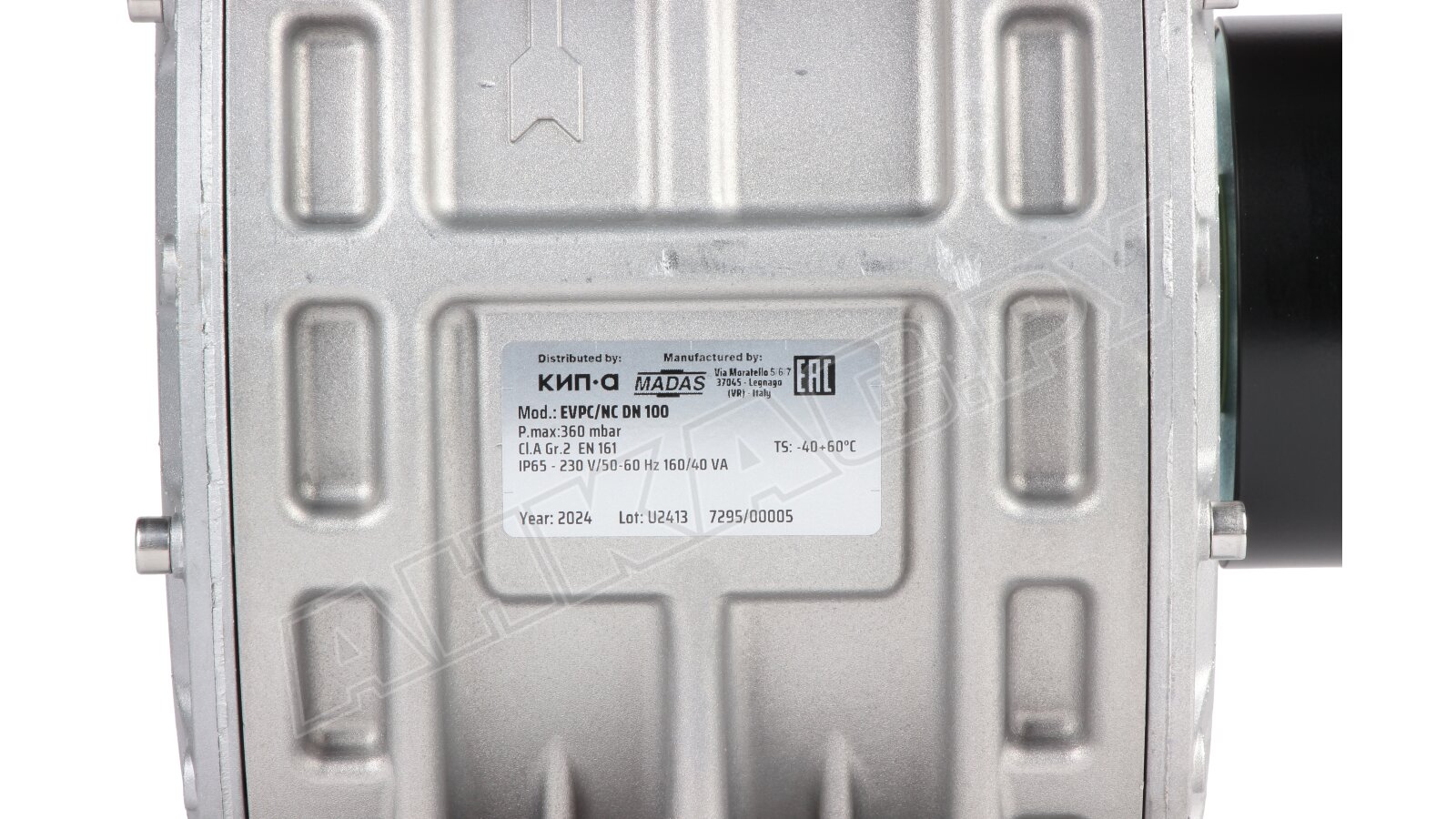

Основные параметры:

• класс «А» герметичности по стандарту EN 161;
• быстрое закрытие и открытие, < 1 сек.;
• питание от сети 230 В (-15%, +10%), 50/60 Гц;
• максимальное давление газа: 360 мбар;

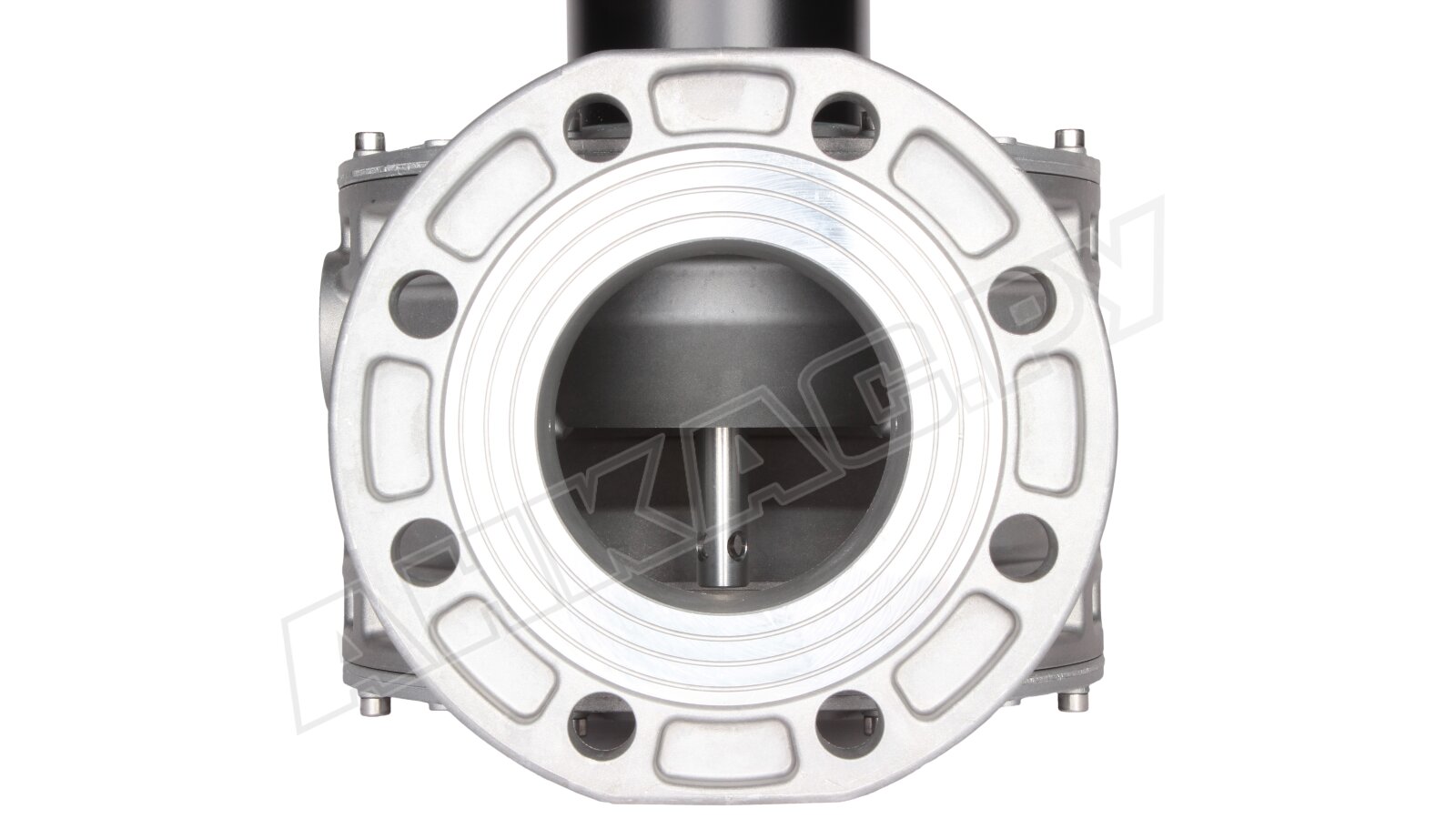

• установка в систему с помощью фланцев DN 100;
• диапазон операционных температур: -40...+60 °C;
• защита корпуса от пыли и влаги по стандарту IP65;
• горизонтальное, вертикальное размещение, катушка вверху;
• срок службы: не менее 10 лет (50 тыс. циклов операций).

Применение

Газовый клапан Madas EVPC100066 используется в системах автоматизированного управления подачей газа при эксплуатации топочного оборудования. Выполняет запорно-регулирующую функцию и функцию безопасности. Востребован для оснащения горелок паровых, водогрейных котлов, теплогенераторов, технологических теплопроводов. Может использоваться для автоматического контроля герметичности газовой установки.

Конструкция и монтаж

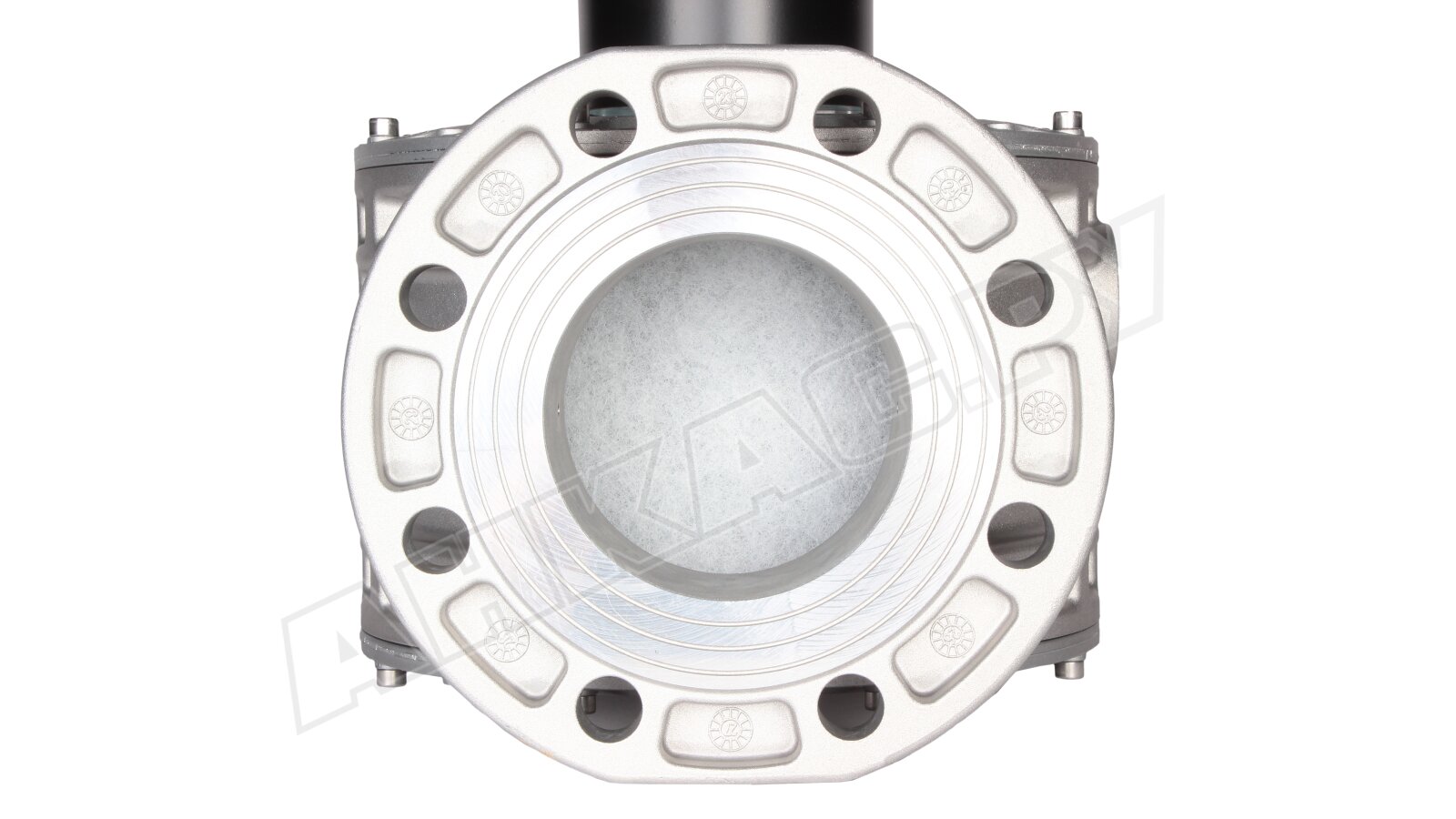

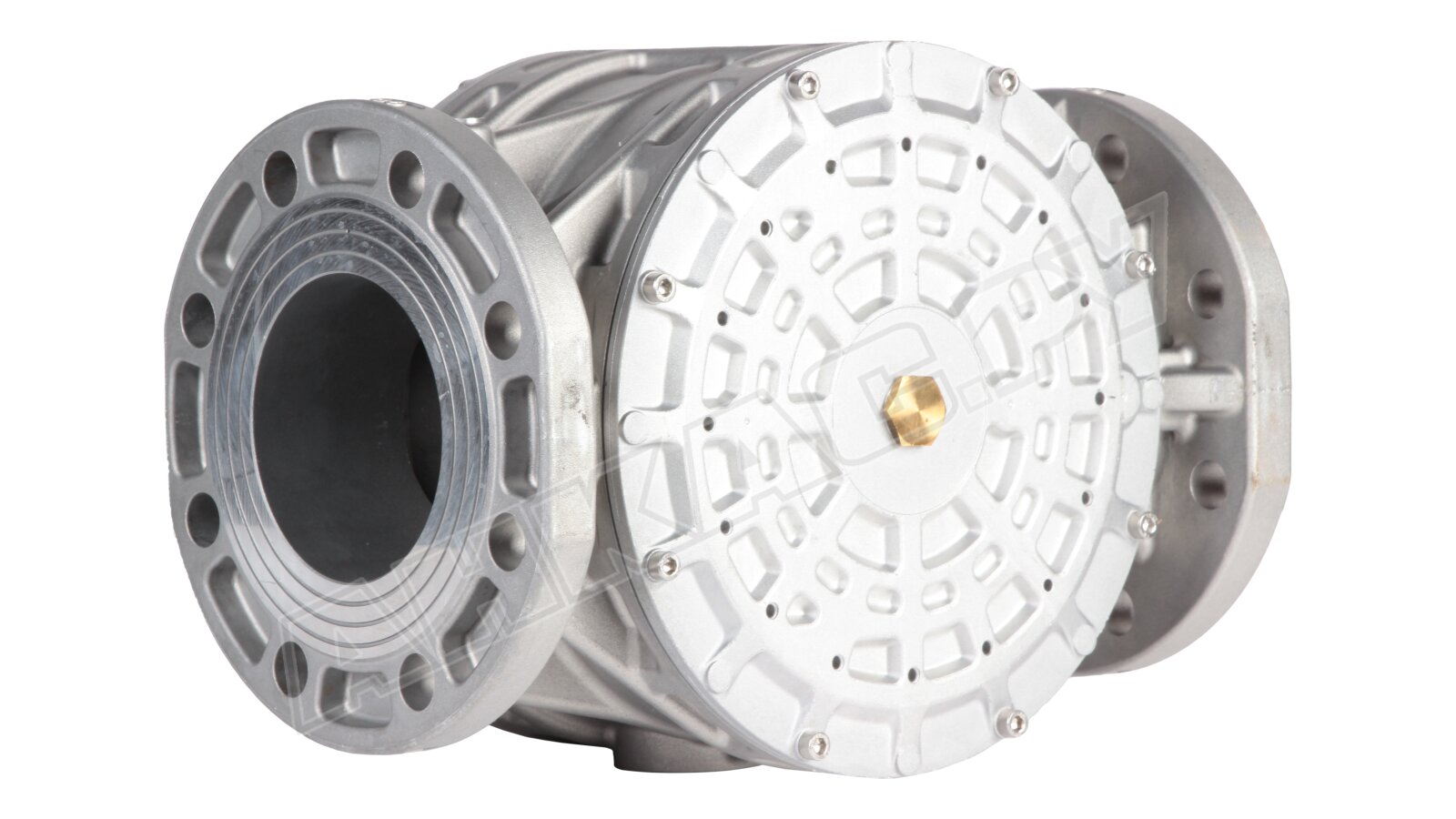

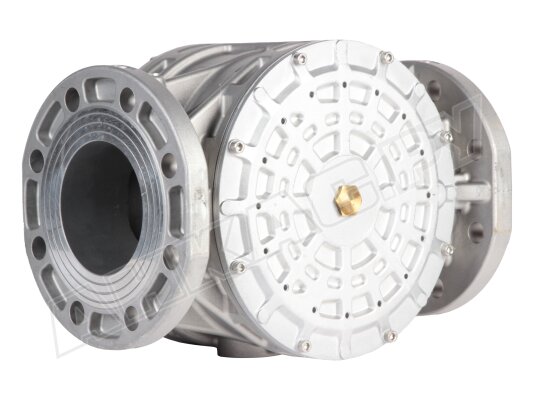

• Электромагнитный газовый клапан входит в серию «компакт» с уменьшенными размерами корпуса, что позволяет устанавливать его в ограниченных пространствах. Оснащен фильтром для очистки потока от твердых частиц, что продлевает срок его службы.
• Клапан поставляется с заглушкой, которая может заменяться на индикатор, сигнализирующий о закрытом положении. Устройство позволяет дистанционно отслеживать работу клапана.
• Электрические компоненты защищены от внешних воздействий за счет пыле-, водонепроницаемости корпуса, что расширяет возможности эксплуатации клапана. При наружном размещении необходимо защитить запорную арматуру от осадков, установив защитный козырек во избежание окисления или повреждения рабочих частей.
• EVPC100066 монтируется в систему горизонтально или вертикально, за исключением перевернутого положения катушки. При установке следует направить стрелку на корпусе в сторону горелки.
• Клапан снабжен энергосберегающим контуром, за счет чего заметно сокращено потребление электроэнергии на собственные нужды.

Проверка функционирования

Газовые электромагнитные клапаны EVP/NC не требуют обслуживания внутренних компонентов за исключением очистки фильтрующего картриджа. Во время сервисного обслуживания проводится проверка герметичности соединений и корректность работы клапана.

Преимущества:

• мгновенное перекрытие потока газа;
• высокий уровень герметичности (класс А);
• компактная версия со встроенным фильтром;
• высокий уровень пыле-, влагозащиты;
• место для установки индикатора положения;
• безотказная работа в широком диапазоне температур.

Производитель дает 2-летнюю гарантию на электромагнитные газовые клапаны EVP/NC.
