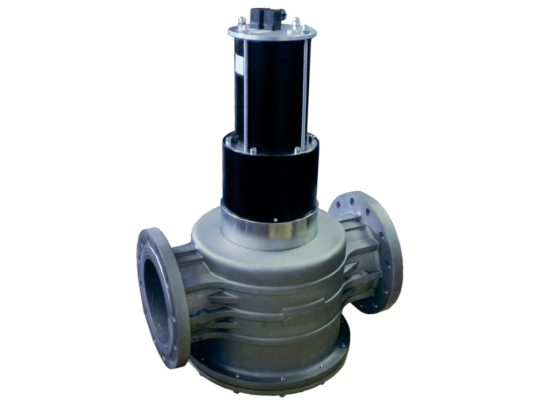

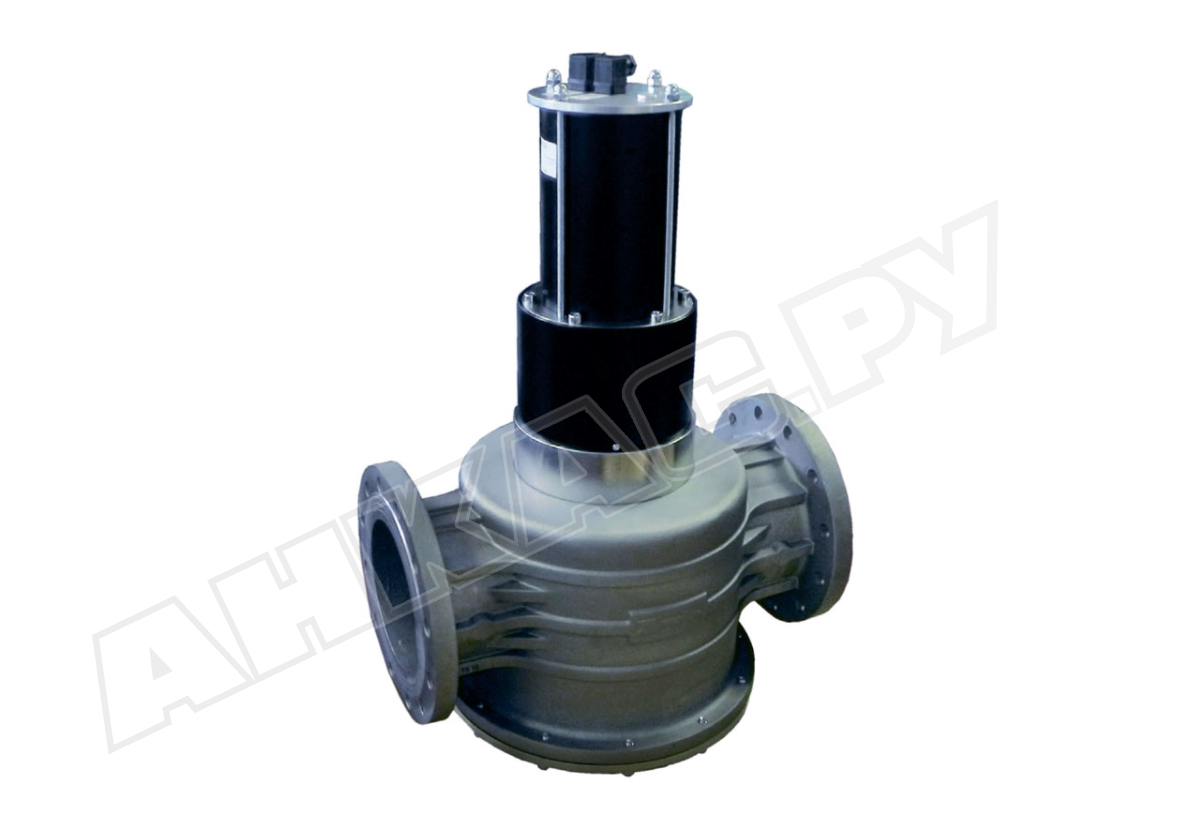

Газовый электромагнитный клапан Madas EVPCF050066 108

Газовый электромагнитный клапан Madas EVPCF050066 108 – компактная модификация с механическим регулятором расхода и местом для установки индикатора положения. Отвечает за быстрое и герметичное перекрытие потока в системах дистанционного управления подачей газа. Клапан рассчитан на давление рабочей среды 1000 мбар.

Особенности

• Madas EVPСF – нормально-закрытый быстродействующий (время закрытия и открытия < 1 сек.) клапан с рабочим напряжением 230 В, -15%, +10%. Открыт при поступлении электропитания на катушку, закрыт – в обесточенном состоянии.
• За счет оснащения энергосберегающим контуром клапан потребляет незначительное количество электроэнергии. Контур активируется по истечении 30-40 сек. после срабатывания клапана.
• Запорное устройство подготовлено для размещения индикатора положения с беспотенциальными контактами, что позволяет дистанционно контролировать положение затвора (открыто/ закрыто).
• Клапан входит в серию «Компакт», с уменьшенными размерами корпуса, за счет чего упрощается сборка системы автоматического управления подачей газа в условиях ограниченного пространства.
• Конструкция произведена из коррозиестойких материалов. Рассчитана на 10-летнюю службу и температуры окружающей среды -40...+60 °C. Электрические контакты надежно заизолированы от воздействия пыли и влаги (класс IP 65), что расширяет возможности размещения клапана.
• Э/м клапан произведен в соответствии с классом А герметичности по стандарту EN 161. Уплотнения из газонепроницаемого бутадиен-нитрильного каучука исключают вероятность утечек.

Применение

Газовый э/м клапан Madas EVPCF050066 предназначен для работы с природным, сжиженным газом, воздухом (неагрессивные сухие газы по ГОСТ 5542-87). Входит в состав промышленных газовых котлов, водогрейных установок, паро-, теплогенераторов, технологического оборудования, систем автоматизированного контроля герметичности.

Достоинства:

• дистанционное управление подачей газа;
• встроенный энергосберегающий контур;
• ручная регулировка расхода;
• возможность установки индикатора положения;
• высокий уровень герметичности;
• быстрое перекрытие газа при потере электропитания;
• пыле-, влагозащищенное исполнение;
• компактная версия.

Место размещения и сборка

Газовый клапан рассчитан на эксплуатацию в зонах 2 взрывоопасности при условии, что окружающая среда не способна разрушить алюминий, сталь, каучук.

Монтируется в систему с помощью резьбовых соединений Rp 1 ¼" на горизонтальные (катушку не переворачивать) и вертикальные трубопроводы. Для корректной сборки на корпус нанесен указатель движения потока (направляется в сторону газоиспользующего устройства).
