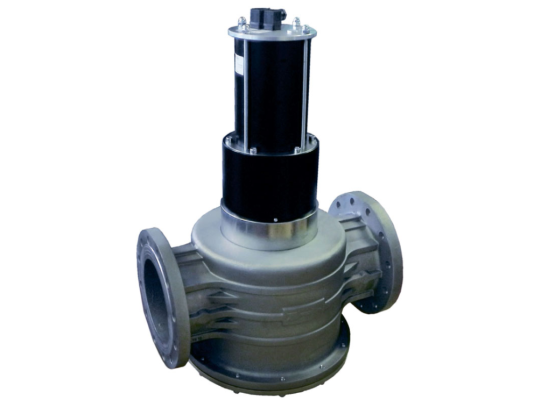

Газовый электромагнитный клапан Madas EVPCF080066 108

Газовый электромагнитный клапан Madas EVPCF080066 108 совместно с другими устройствами автоматически управляет подачей газа на горелку. Позволяет дистанционно отслеживать закрытое / открытое положение при оснащении индикатором. Входит в серию «Компакт» с механическим регулятором для ручной настройки расхода. Рассчитан на максимальное давление газа 1000 мбар. Быстро и герметично запирает поток, исключает вероятность утечек газа (класс «А» герметичности по EN 161).

Тип клапана

Клапан Madas EVPCF080066 – нормально-закрытое автоматическое устройство с быстрым срабатыванием (закрытие и открытие в течение 1 сек.). Остается в открытом положении, пока на катушку поступает напряжение (230 В, -15%, +10%). Закрывается при обесточивании.

Применение

Газовый э/м клапан может использоваться для работы с природным, бытовым, сжиженным нефтяным газом, воздухом (неагрессивные сухие газы по стандарту 5542-87). Встраивается в системы дистанционного управления подачей газа на промышленную горелку отопительных, паровых, водогрейных установок. Подходит для оснащения систем автоматического контроля герметичности.

Преимущества

• Компактное исполнение. Малогабаритный корпус позволяют экономить место при размещении арматуры в ограниченном пространстве.
• Дистанционное отслеживание положения. Клапан можно дооснастить индикатором положения с беспотенциальными контактами, который будет подавать сигнал о закрытии затвора.
• Быстродействие. Газовый клапан срабатывает в течение одной секунды при подаче электропитания и обесточивании электромагнитной катушки.
• Экономичное энергопотребление. Благодаря энергосберегающему контуру, который активируется в течение 30-40 сек. после срабатывания клапана, существенно снижено потребление электроэнергии на собственные нужды.
• Высокая степень защиты от пыли/ влаги. За счет надежной изоляции контактов и э/м катушки исключены отказы в работе запорной арматуры при эксплуатации в пыльных, сухих помещениях или в условиях улицы (под защитным козырьком).
• Всепогодное исполнение. При изготовлении конструкции использованы износостойкие, газонепроницаемые материалы (алюминий, сталь, латунь, нейлон 30%, NBR-каучук), рассчитанные на эксплуатацию при температуре от -40 до +60 °C.

Особенности монтажа

Электромагнитный газовый клапан EVPCF подходит для размещения на горизонтальных (но не вниз катушкой) и вертикальных участках трубопровода. На корпус нанесена стрелка для правильного позиционирования в системе. Соединение осуществляется с помощью фланцев DN 65.

Автоматический клапан может устанавливаться в зонах 2 взрывоопасности, кроме мест, где окружающая среда агрессивно действует на сталь, алюминий, каучук.
