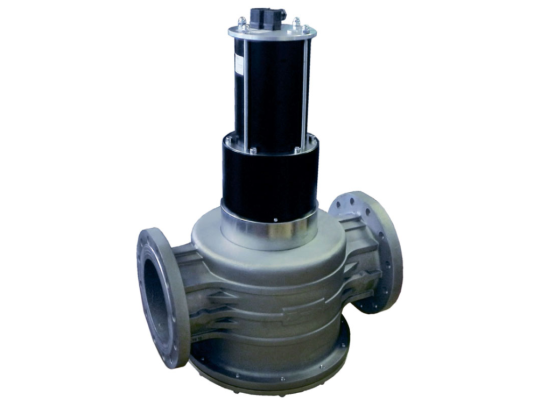

Газовый электромагнитный клапан Madas EVPCF400066 108

Газовый электромагнитный клапан Madas EVPCF400066 108 – компактная версия с механическим регулятором расхода и местом для установки индикатора положения. Автоматически перекрывает поток газа, обеспечивая безопасную эксплуатацию газового оборудования. Рассчитан на давление 1 бар.

Основные характеристики:

• нормально-закрытый клапан с быстрым срабатыванием;
• рабоче напряжение: 230 В, -15%, +10%;
• ручная регулировка расхода газа;
• класс «А» герметичности по европейскому стандарту EN 161;
• отсечение потока в течение < 1 сек., открытие за 1 сек.;
• применение в системах с максимальным давлением 1000 мбар;
• фланцевое присоединение, размер фланцев DN 40;
• защита контактов и э/м катушки от пыли и влаги класса IP65;
• монтаж на горизонтальный (катушка сверху) или вертикальный участок трубы;
• максимальная/ минимальная температура окружающей среды: -40/ +60 °C;
• 10 лет безотказной службы (1 млн. циклов).

Рабочая среда

Электромагнитный клапан Madas EVPCF400066 используется для работы с природным газом (сухие неагрессивные газы по госстандарту 5542-87). Обеспечивает запорно-регулирующую функцию и функцию безопасности в системах автоматического управления подачей газа при эксплуатации водогрейного, отопительного оборудования, технологических теплопроводов. Подходит для применения в системах контроля герметичности газовой установки.

Особенности

Электромагнитный клапан комплектуется механическим регулятором для ручной настройки расхода газа на горелку. Открывается при поступлении напряжения на соленоид, закрывается при отключении электропитания.

Подготовлен для размещения индикатора положения с сухими контактами. Данное устройство отвечает за подачу сигнала на дистанционный пульт о закрытом положении клапана.

Madas EVPCF400066 имеет энергосберегающий контур, активируемый через 30-40 сек. после срабатывания клапана, что минимизирует расходы на электроэнергию.

Газовый клапан собран в малогабаритном корпусе. За счет уменьшенных габаритов облегчается его установка в стесненных пространствах.

Клапан произведен из коррозиестойких, долговечных материалов, обладающих газонепроницаемыми свойствами: алюминия, нержавеющей стали, латуни, нейлона 30%, NBR-каучука, что способствует безотказной работе и широкому диапазону эксплуатационных температур.

Благодаря надежной пыле-, влагозащите (класс IP65) запорное устройство может эксплуатироваться в сложных условиях (в запыленных помещениях или на открытом воздухе, под навесом) без риска перебоев и повреждений.

Преимущества:

• быстрое, герметичное перекрытие потока;
• экономичное энергопотребление;
• механический регулятор расхода газа;
• версия в компактном исполнении;
• высокий уровень герметичности (класс А);
• возможность установки индикатора закрытого положения;
• широкий диапазон рабочих температур;
• надежная защита от пыли и влаги.

Место эксплуатации

Электромагнитные газовые клапаны EVPСF/NC подходят для установки в зонах 2 по классификации взрывоопасных зон при условии, что внешняя среда не оказывает негативного воздействия на конструктивные элементы и не разрушает сталь, алюминий, каучук.
