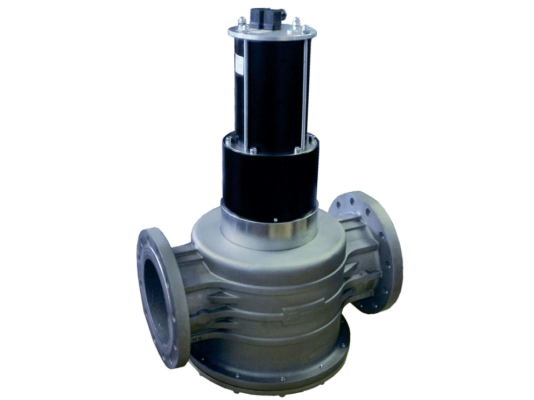

Газовый электромагнитный клапан Madas EVPCF500066 108

Газовый электромагнитный клапан Madas EVPCF500066 108 работает автоматически, закрывая и открывая поток в зависимости от подачи электропитания на катушку. Оснащен механическим регулятором расхода для ручной настройки потока. Входит в серию «Компакт» с уменьшенными габаритами корпуса. Рассчитан на давление в системе 1 бар. Соответствует классу «А» герметичности по EN161.

Виды газа

Madas EVPCF500066 используется для работы с метаном, бытовым, сжиженным газом, воздухом (сухие неагрессивные газы по ГОСТ 5542-87).

Тип клапана

Madas EVPСF – автоматический нормально-закрытый клапан с быстрым закрытием и открытием (< 1 сек.). Закрывается при обесточивании соленоида. Открывается при подаче электропитания 230 В (-15%, +10%).

Конструкция и комплектация

• Компактный корпус и конструктивные элементы произведены из алюминия, нержавеющей стали, латуни, нейлона 30%, уплотнения – из газонепроницаемого NBR-каучука, рассчитанных на эксплуатацию при температурах -40...+60 °C. Ресурс клапана – 1 млн. циклов (не менее 10 лет службы).
• Для сокращения энергопотребления предусмотрен энергосберегающий контур, который активируется в течение 40 сек. после срабатывания запорного устройства.
• Клапан может оснащаться индикатором положения с беспотенциальными контактами, сигнализирующим о закрытии затвора. Это позволяет отслеживать состояние запорной арматуры дистанционно.
• Защита катушки и электрических контактов от пыли и влаги по стандарту IP65 гарантирует безотказную работу газового клапана.
• Э/м газовый клапан монтируется на горизонтальные (катушка сверху) и вертикальные участки трубы. Правильно позиционировать запорную арматуру в системе помогает стрелка на корпусе, указывающая направление течения газа.

Область применения

Автоматический газовый клапан выполняет функции запорно-регулирующего устройства и устройства безопасности в системах дистанционного управления подачей газа на горелки отопительных, паровых котлов, водогрейных устройств, теплогенераторов. Подходит для оснащения систем автоматического контроля герметичности.

Требования к месту размещения

Электромагнитные газовые клапаны Madas EVPCF можно размещать в помещениях, отвечающих требованиям к зоне 2 взрывоопасности по российскому классификатору. Недопустимо воздействие агрессивной среды, которая способна разрушить материал уплотнений и конструктивных элементов.

Достоинства:

• быстрая, надежная герметизация потока;
• экономичное энергопотребление;
• встроенный ручной регулятор расхода;
• индикатор положения (дополнительно);
• высокий уровень защиты контактов от внешних воздействий;
• компактное исполнение;
• конструкция для всепогодной эксплуатации.

Линейка Madas EVPCF

Купить электромагнитные клапаны Madas EVPF можно для газовых установок с максимальным давлением 6000 мбар, рабочим напряжением 12В, 24В и 230В, резьбовым и фланцевым соединением DN15-DN150, в компактном (EVPCF) или стандартном корпусе.
